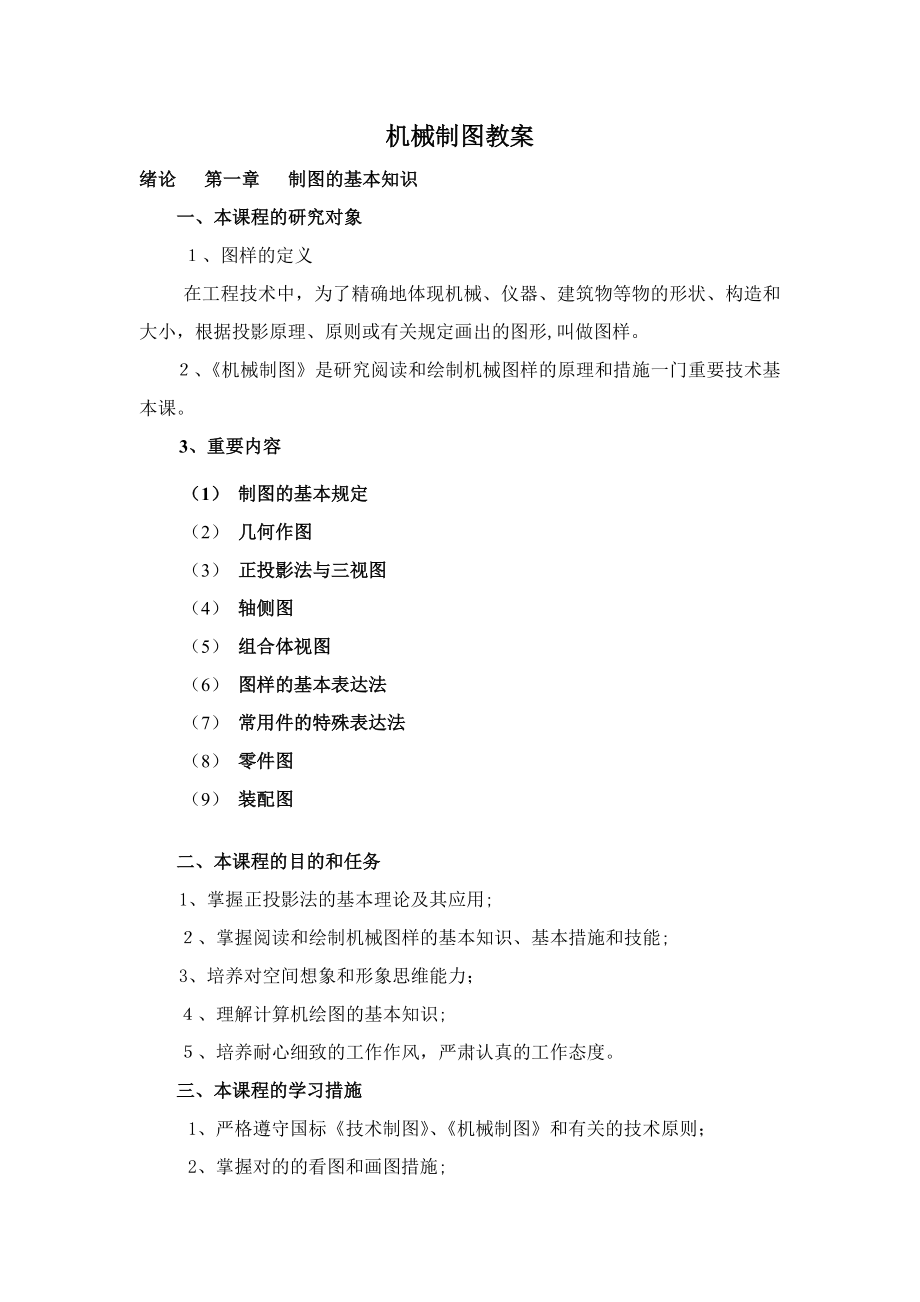

机械制图教案绪论 第一章 制图的基本知识一、本课程的研究对象１、图样的定义在工程技术中，为了精确地体现机械、仪器、建筑物等物的形状、构造和大小，根据投影原理、原则或有关规定画出的图形,叫做图样２、《机械制图》是研究阅读和绘制机械图样的原理和措施一门重要技术基本课 3、重要内容（1） 制图的基本规定（2） 几何作图（3） 正投影法与三视图（4） 轴侧图（5） 组合体视图（6） 图样的基本表达法（7） 常用件的特殊表达法（8） 零件图（9） 装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用;２、掌握阅读和绘制机械图样的基本知识、基本措施和技能;3、培养对空间想象和形象思维能力；４、理解计算机绘图的基本知识;５、培养耐心细致的工作作风，严肃认真的工作态度三、本课程的学习措施 1、严格遵守国标《技术制图》、《机械制图》和有关的技术原则； 2、掌握对的的看图和画图措施; ３、反复实践,提高看图和画图技能由图样定义知识引入第一章第一节内容:§1-１ 图纸幅面和格式GＢ/T44５7.４-的含义: GB:表达国标 ；Ｔ4４57.4:表达推荐使用的文献号为44５7.4；：表达发布使用的。
一、图纸幅面要采用国标规定的幅面尺寸B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框 图框有两种格式：不留装订边和留装订边 同一产品中因此图样均应采用同一种格式 2、图框尺寸不留装订边的图纸，其四周边框的宽度相似（均为e)留装订边的图纸，其装订边宽度一律为25mm，其她三边一致三、标题栏和明细栏 标题栏一般应位于图纸的右下角四、看图方向的规定为了运用预先印制好的图纸,容许将图纸逆时针旋转9０°为了使图样复制和缩微照相时定位以便,应在图纸各边长§1-2 比 例 (GB／T4４57.4-）一、术语比例：图形与其实物相应要素的线性尺寸之比１、原值比例 比值为1的比例,即１:1；２、放大比例 比值不小于１的比例,如2:1等；3、缩小比例 比值不不小于1的比例，如1:2等二、比例系列三、标注措施四、选择比例的原则§1-3 字 体(GB/Ｔ4457.4-）一、基本规定1、书写字体必须做到：字体工整、笔画清晰、间隔均匀、排列整洁；2、字体高度（h)的公称尺寸系列为:1.8,２．5,3.5,5,7,10,１4,20按照 ２的比率递增(字宽与字高之比为2:3,字高代表字体的号数）；３、中文应写成长仿宋体，中文的高度ｈ不应不不小于3.5ｍm，其字宽为ｈ / ２;４、字母和数字分A型和Ｂ 型;５、字母和数字可以写成斜体和直体;6、用作指数、分数、极限偏差、注角等的数字和字母,一般应采用小一号的字体。
二、字体示例u 总结与巩固(小结、考核知识点、作业等）(巩固练习) 让学生再看一遍绪论部分的内容、让学生练习画边框和标题栏、明细栏,练习书写仿宋体字（课堂小结） 1、对学好制图的规定２、但愿人们弄清国标所规定的几种图幅和图框格式,以及标题栏和明细栏的画法3、通过对图幅比例、字体原则的学习,人们应弄清字体的有关知识，特别要强调的是人们要弄清比例是谁与谁之比，要多加练习作业布置) １、简述ＧB／T14６８9-93的含义2、图纸幅面有哪三种3、什么叫做比例？比例分为哪三种?4、国标中对字体有哪些规定？5、习题集：Ｐ1 １－１、1－2、１-3§1-４ 图 线（GＢ/Ｔ4457.4—)一、基本线型(表1-4）二、图形的尺寸 图线分粗、细两种粗线的宽度d可在0．5~~2mm之间选择,细线的宽度为b/２三、图线的应用(表１－４)四、图线的画法1、间隙除非另有规定,两条平行线之间的最小间隙不得不不小于00.７mm２、相交虚线以及多种点画线相交时应恰本地相交于线，而不应相交于点或间隙3、图线接头处的画法4、图线重叠时的画法当两种或两种以上图线重叠时,应按如下顺序优先画出所需的图线：可见轮廓线→不可见轮廓线→轴线和对称中心线→双点画线。
五、作图演示u 总结与巩固(小结、考核知识点、作业等)(巩固练习）抄画书中图1-8，进行绘制练习课堂小结）１、图线的种类2、图线画法中的注意事项(作业布置）１、抄画书图1-8习题集Ｐ7 １-7（图纸作业） §1-5 尺寸注法（ＧB/T445７.4—)一、基本规则(出示板图、挂图)1、机件的真实大小应以图样上所标注的尺寸数值为根据,与图形的大小及绘图的精确度无关;２、图样中的尺寸以毫米为单位时不需标注单位，如果使用其他单位，则需要阐明相应的计量单位;３、图样中所标注的尺寸为该图所示机件的最后竣工尺寸，否则应另加阐明；4、机件的每一尺寸，一般只标注一次,并应标注在反映构造最清晰的图上二、尺寸数字、尺寸线和尺寸界线1、尺寸数字（１)线性尺寸的数字一般应注写在尺寸线的上方,也容许注写在尺寸线的中断处2)线性尺寸数字一般应按图１-1５ａ所示的方向注写,并尽量避免在图示30°范畴内标注尺寸,当无法避免时可按图1－1５ｂ的形式标注2、尺寸线(1）尺寸线用细实线绘制,用以表达所注尺寸的方向尺寸线的终端构造有两种形式——箭头和斜线两种;① 箭头 如图所示②斜线 斜线用细实线绘制当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须互相垂直。
当尺寸线与尺寸界线互相垂直时，同一张图样中只能采用一种尺寸线终端形式３、尺寸界线(1）尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出，也可运用轮廓线、轴线或对称中心线作尺寸界线;（2）尺寸界线一般应与尺寸线垂直并略超过尺寸线(一般以3～~4mm为宜);在特殊状况下也可以不相垂直,但两尺寸界线必须互相平行三、常用的尺寸注法：（重点)1、圆的尺寸注法2、圆弧的尺寸注法(1)圆弧的半径（２)圆弧的长度3、球的尺寸注法4、角度的尺寸注法５、小尺寸的标注６、对称图形尺寸注法7、光滑过渡处的尺寸注法8、正方形构造的尺寸注法９、尺寸标注的注意事项(１）在进行尺寸标注时，尺寸数字不可被任何图线所通过；否则必须将该图线断开2)标注参照尺寸时，应将尺寸数字加上圆括弧３）标注板状零件的厚度时,可在尺寸数字前加注符号“t”四、特定规定的尺寸注法五、简化的尺寸注法u 总结与巩固(小结、考核知识点、作业等）(巩固练习）如下图所示,找出图中的尺寸标注上的错误（课堂小结)1、图样上的尺寸数字表达机件的真实大小；2、图样上的尺寸以毫米为单位时,不需要标注单位；3、尺寸标注的三要素:尺寸界线、尺寸线、尺寸数字；4、尺寸数字不能被任何图线穿过;５、对于线性尺寸来说，标注时要注意水平、垂直、倾斜三个方向中尺寸数字的书写方向;6、对于角度尺寸来说，应注意角度尺寸的数字应一律处在水平方向,尺寸线是以角顶为圆心画出的圆弧；７、圆和圆弧的尺寸线要通过圆心,不能用中心线来替代,注意数字前要加注符号“Ф”或“Ｒ”（作业布置)习题集 Ｐ５ 1－5-２ §１-６ 绘图工具及其使用一、图板二、丁字尺三、三角板四、圆规和分规五、曲线板六、比例尺（课堂小结)为了提高绘图的质量，加快绘图的速度，人们必须掌握绘图工具的对的使用的措施。
u 引言前面我们讲述了常用绘图工具的作用及使用措施和注意点，那么在实际的绘图工作中我们应如何使用工具对的的绘图呢?u 教学内容正文线段的等分法一、平行线法二、分规试分法 圆的等分法一、圆的六等分二、圆的五等分三、圆的任意等分（巩固练习）1、将一线段作五等分2、将一圆周作五等分3、将一圆周作五等分（课堂小结）通过学习，我们应当掌握直线和圆的等分措施,在实际作图时要做到对的的运用作图措施迅速、精确、高速的绘制图形椭圆的画法椭圆的长轴和短轴:两条互相垂直并且对称的轴 椭圆的几何性质：自椭圆上任意一点到两定点（焦点）的距离之和恒等于椭圆的长轴椭圆的画法1、理论画法:（同心圆法)2、近似画法：(四心圆法）求出画椭圆的四个圆心和直径,用四段圆弧近似地替代椭圆 已知：长轴 AＢ 短轴 CD（1）画出互相垂直的且平分的长轴ＡＢ和短轴CＤ;（２）连接AＣ,并在AC上取ＣF=OA-OC；（3)作ＡE的中垂线，与长、短轴分别交于Ｏ1、Ｏ2，再作对称点O3、O４；（４)以O１、O2、,O３、O4各点为圆心，O1Ａ、O2Ｃ、O3Ｂ、O4D为半径，分别画弧，即得近似的椭圆 注意:取线段要精确，四段圆弧两两相接于１、2、3、4点,必须注意连接处的光滑过渡。
具体作图如下图：u 总结与巩固（小结、考核知识点、作业等）（巩固练习)1、以同心圆法作一椭圆2、以四心圆法作一椭圆课堂小结)１、总结椭圆的绘制措施;2、强调绘制椭圆时的核心性注意点和部分细节作业布置）课堂作业:习题集 Ｐ1２ 1-12u斜度和锥度 一、斜度1、斜度的概念:指始终线(平面)相对与另一条直线(或平面)的倾斜限度，其大小用该两直线（或平面)的夹角的正切值来表达斜度 = tanα = CA／AＢ ＝ H／L斜度 = （H-ｈ）/L2、斜度的画法3、斜度的标注:二、锥度１、锥度的概念：指正圆锥体底圆直径与锥高之比如果是圆锥台则是上下底圆直径之差与锥台高度之比锥度 = 2ｔaｎα= D/Ｌ = Ｄ-d/L2、锥度的画法３、锥度的标注（巩固练习)作一锥台,上底为２0、高为3０锥度为1:４(课堂小结)1、斜度和锥度的定义；2、标注时的注意点和部分细节§１－７ 圆弧连接一、圆弧连接的概念 圆弧连接：用一圆弧光滑地连接相连相邻两已知线段二、圆弧连接的作图措施1、圆弧连接的实质:就是要使连接圆弧与相邻线段相切2、圆弧连接的目的：达到光滑连接的规定3、作图环节:（1）求连接圆弧的圆心；(2）找出连接点即切点的位置；(3）在两连接点之间作出连接圆弧。
1、两直线之间的圆弧连接（见表1-11)2、直线与圆弧间的圆弧连接（见表1-1１)3、两圆弧间的圆弧连接(见表1-11）u 总结与巩固(小结、考核知识点、作业等）（巩固练习)让学生进行连接操作课堂小结）（作业布置)习题集P8 1-8、P9 1-１0、Ｐ10 １-１1平面图形的画法一、尺寸分析平面图形中的尺寸，根据尺寸所起的作用不同,分为定形尺寸和定位尺寸两类而在标注和分析尺寸时，一方面必须拟定基准一、尺寸分析平面图形中的尺寸,根据尺寸所起的作用不同，分为定形尺寸和定位尺寸两类而在标注和分析尺寸时,一方面必须拟定基准1、 基准 所谓基准就是标注尺寸的起点 一般平面图形常用的基准有如下几种:(1)对称中心线；（2）重要的垂直或水平轮廓线；(３)较大的圆的中心线,较长的直线等如P26 图1-37）2、 定形尺寸 凡拟定图形中各部分几何形状大小的尺寸。
