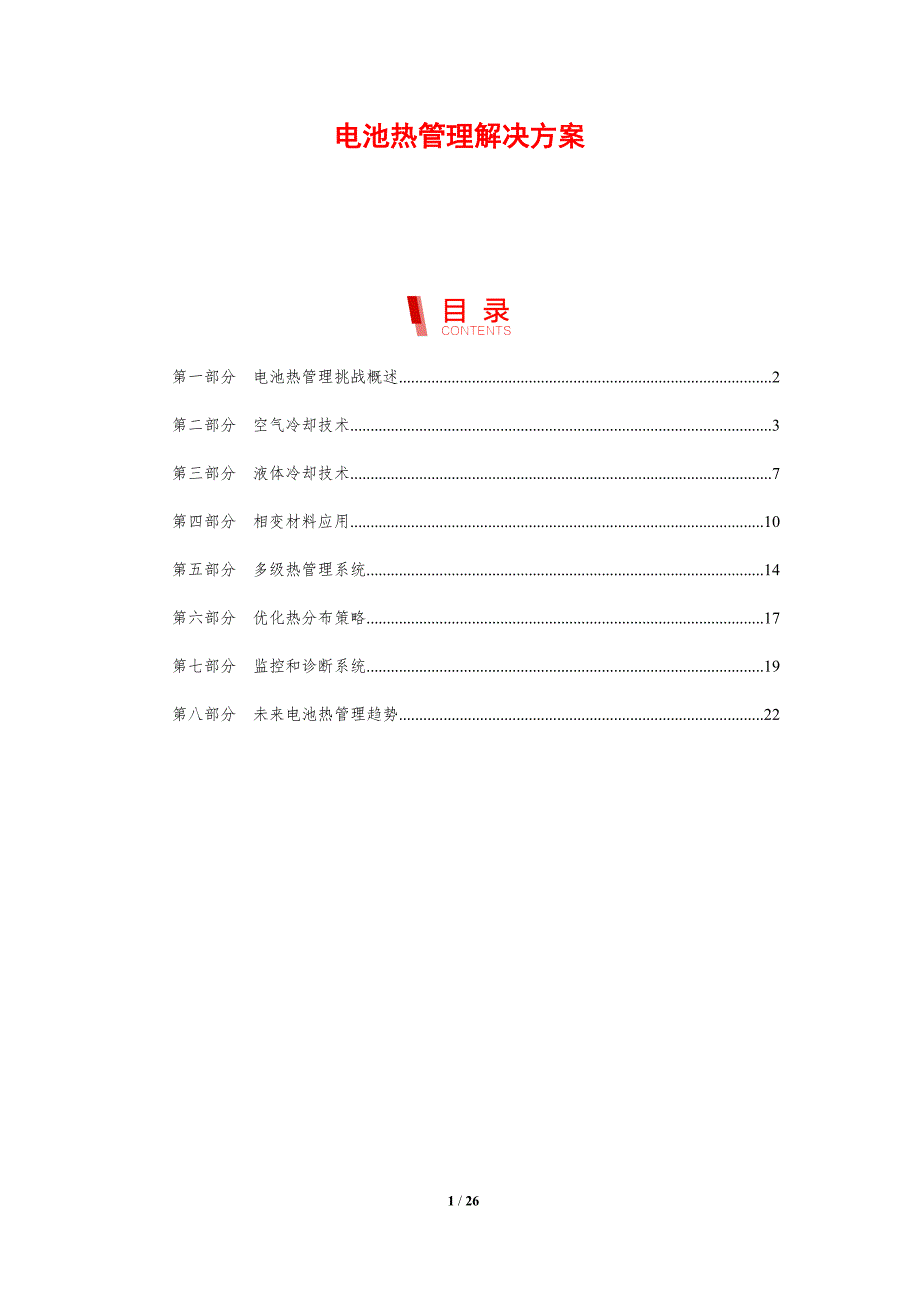

电池热管理解决方案 第一部分 电池热管理挑战概述 2第二部分 空气冷却技术 3第三部分 液体冷却技术 7第四部分 相变材料应用 10第五部分 多级热管理系统 14第六部分 优化热分布策略 17第七部分 监控和诊断系统 19第八部分 未来电池热管理趋势 22第一部分 电池热管理挑战概述关键词关键要点电池热管理挑战概述主题名称：电池热失控1. 电池内部短路或外部故障导致发热失控，释放大量热量2. 热失控可能引发连锁反应，导致电池组乃至整个系统着火或爆炸3. 高能量密度电池和快速充电技术加剧了热失控风险主题名称：极端温度下的电池性能电池热管理挑战概述电池热管理涉及控制和管理电池系统中的热量，以确保其安全、高效和可靠运行电池在充放电过程中产生热量，这可能导致其性能下降、寿命缩短甚至热失控电池热管理的挑战十分复杂，主要包括：1. 高能量密度和快速充电率现代电池倾向于具有更高的能量密度，以满足不断增长的便携设备和电动汽车需求然而，高能量密度电池在充放电过程中产生更多的热量，这加剧了热管理挑战此外，快速充电系统也导致电池快速发热，需要有效的热管理策略2. 热分布不均电池组中的热量分布通常不均匀，这可能是由于电池内部电化学反应的差异或外部环境条件的不一致性造成的。
热分布不均会导致某些电池过热而其他电池温度较低，从而影响电池组的整体性能和安全性3. 电池材料的热特性电池材料的热特性，例如热容和导热率，会影响电池的热行为不同的电池材料具有不同的热特性，这需要针对具体电池系统优化热管理策略4. 环境条件电池系统的工作环境条件，例如温度、湿度和气流，会显著影响电池的热管理极端温度（高温或低温）和快速温度变化会导致电池过热或冻伤，危及其性能和安全性5. 热失控热失控是一个严重的安全隐患，当电池温度急剧升高时就会发生热失控可能由内部短路、外部火源或其他因素引发，并可能导致电池爆炸或火灾因此，防止热失控是电池热管理的首要任务6. 空间限制便携设备和电动汽车的电池系统通常受到空间限制这给热管理系统的设计带来了挑战，需要找到紧凑高效的散热解决方案7. 成本和可靠性电池热管理解决方案的成本和可靠性是重要的考虑因素有效的热管理系统应具有成本效益，并且在整个电池系统的使用寿命内保持可靠不断变化的电池技术和不断增长的对电池供电设备的需求共同推动了对先进和有效的电池热管理解决方案的迫切需要通过解决这些挑战，我们可以确保电池系统的安全、高效和可靠运行第二部分 空气冷却技术关键词关键要点空气冷却1. 利用空气作为冷却介质，通过自然对流或强制对流进行散热，成本低廉且易于实施。
2. 管道式空气冷却系统：将冷却空气通过管道输送到电池模组内部，直接冷却电池单元，具有较高的冷却效率，但需考虑管道布局和阻力3. 板式空气冷却系统：采用导热板将电池热量传导至空气散热器，结构简单且便于维护，但传热效率相对较低空气自然对流冷却1. 利用热空气上升的自然对流原理实现散热，无需额外功耗，结构简单2. 适用于小功率电池系统，如便携式电子设备和储能电池3. 散热效率受环境温度和气流条件影响，在高温或密闭环境下性能较差空气强制对流冷却1. 通过风扇或鼓风机主动输送空气进行散热，具有更高的冷却效率，适用于中等或大功率电池系统2. 风扇类型和气流布局对散热性能影响较大，需要结合电池模组结构进行优化设计3. 需考虑风扇功耗和噪音问题，并在散热系统中增加空气滤网以防止灰尘进入相变材料辅助空气冷却1. 在空气冷却系统中融入相变材料（PCM），利用其吸热和放热的特性增强散热效果2. PCM在熔化时吸收电池热量，在凝固时释放热量，起到热缓冲和延长电池寿命的作用3. PCM的选型和布局对散热性能至关重要，需要考虑相变温度、热容和相变时间等因素空腔谐振辅助空气冷却1. 利用空腔谐振原理，在空气冷却系统中形成特定频率的声波，增强空气流动和传热效果。
2. 通过优化空腔尺寸和形状，可以在共振频率附近产生强烈的湍流，提高散热效率3. 该技术适用于大尺寸电池模组或高功率密度系统，但需要考虑空腔谐振对电池振动和噪声的影响微流体空气冷却1. 利用微流体技术在电池表面或内部形成微尺度的流道，增强空气与电池单元之间的热交换2. 采用加压或电渗透等方式驱动微流体流动，实现高效散热3. 该技术具有高散热密度和低功耗的特点，适用于大容量电池系统或对散热要求极高的应用场景空气冷却技术空气冷却是一种广泛用于电池热管理的被动冷却技术，它通过将热量散逸到周围环境空气中来调节电池温度该技术简单、成本低廉，但散热效率较低工作原理空气冷却系统由以下组件组成：* 风扇或鼓风机：用于在电池周围循环空气 散热片：安装在电池表面或集成在电池壳体中，以增加传热表面积空气通过风扇或鼓风机循环，与电池表面的热散热片接触并吸收热量热空气随后被排出电池系统，带走热量散热效率空气冷却的散热效率取决于以下因素：* 空气流量：空气流量越大，散热效率越高 散热片表面积：表面积越大，传热效率越高 空气温度：周围空气温度越低，散热效率越高优点* 简单、成本低廉：空气冷却系统结构简单，成本相对较低。
无噪音：与液体冷却系统相比，空气冷却系统通常噪音较小 易于维护：风扇和散热片易于更换和维护缺点* 散热效率低：空气冷却的散热效率低于液体冷却，尤其是当电池系统功率较高时 体积较大：空气冷却系统需要较大的空间来容纳风扇和散热片 环境影响：空气冷却系统需要周围空气流动，因此可能受到尘埃和湿度等环境因素的影响应用空气冷却技术适用于低至中功率的电池系统，例如：* 笔记本电脑和智能：这些设备通常具有较小的电池容量和较低的功率输出 小型电动工具：这些工具需要快速散热，但散热功率相对较低 小型电动自行车：这些车辆通常配备低功率电池组，空气冷却可以满足散热需求优化为了提高空气冷却的散热效率，可以采用以下优化策略：* 增加空气流量：使用高性能风扇或鼓风机，增加空气通过电池周围的流量 扩大散热片表面积：使用更多的散热片或更大尺寸的散热片，以增加传热表面积 使用导热材料：在电池表面和散热片之间放置导热材料，以改善热传递 控制空气温度：使用风道或空调系统来控制电池周围空气的温度结论空气冷却是一种简单、成本低廉的电池热管理技术，适用于低至中功率的电池系统通过优化空气流量和散热表面积，可以提高空气冷却的散热效率。
然而，对于高功率电池系统，液体冷却等更有效的冷却技术可能更适合第三部分 液体冷却技术关键词关键要点液体冷却技术概述1. 液体冷却技术是一种通过在电池系统中循环液体冷却剂来调节其温度的热管理解决方案2. 与风冷技术相比，液体冷却技术可以提供更高的冷却效率，因为它允许更准确地控制电池温度3. 液体冷却剂通常是水、乙二醇或二元硅氧烷等不导电的液体，它们可以有效地吸收和传导热量液体冷却系统的类型1. 直接液体冷却系统：冷却剂直接与电池单元接触，从而实现高效的热传递2. 间接液体冷却系统：冷却剂在绕着电池单元的板或管道中循环，通过导热板或管壁进行热传递3. 浸没式液体冷却系统：电池单元完全浸没在冷却剂中，提供最大的热传递面积液体冷却剂的选择1. 热容量：冷却剂的热容量决定了它吸收和储存热量的能力2. 热导率：冷却剂的热导率影响其传导热量的能力3. 腐蚀性：冷却剂不应腐蚀电池组件或系统部件液体冷却系统的设计考虑1. 流量率：冷却剂的流量率必须足够高以有效地散热2. 流路设计：流路设计应优化流体动力学，确保均匀的冷却和防止热点3. 压力损失：系统设计应考虑冷却剂循环造成的压力损失，以避免损坏组件液体冷却技术的优点1. 高效冷却：液体冷却技术可以提供比风冷技术更高的冷却效率，从而改善电池性能和延长使用寿命。
2. 紧凑性：液体冷却系统可以设计得更紧凑，因为它不需要大型风扇或散热片3. 噪音低：液体冷却系统通常比风冷系统噪音更低，因为它消除了风扇的噪音液体冷却技术的趋势和前沿1. 高导热系数冷却剂的研究：正在开发具有更高导热系数的新型冷却剂，以提高冷却效率2. 微流体冷却系统的应用：微流体技术使液体冷却系统能够在更小的尺度上操作，从而实现更精确的温度控制3. 相变材料的集成：相变材料通过吸收或释放潜热来调节温度，可以增强液体冷却系统的热容量，提高冷却性能液體冷卻技術原理液體冷卻技術採用傳熱液體（通常是水或乙二醇溶液）從電池模組中吸收熱量，並將其傳輸到冷卻器（例如散熱器或熱交換器），散熱器或熱交換器將熱量排放到外部環境中優點* 高熱傳導率：液體具有比空氣更高的熱傳導率，從而實現更有效的熱傳輸 均勻冷卻：液體可以覆蓋電池模組的整個表面，確保均勻冷卻並防止熱點形成 低噪聲：液體冷卻系統比風冷系統產生更低的噪聲，因為它們不需要高轉速風扇 緊湊設計：液體冷卻系統通常比風冷系統更緊湊，因為它們不需要大型散熱片或風扇種類液體冷卻技術有兩種主要類型：* 直接液體冷卻：傳熱液體直接流過電池模組或電池組這種方法提供最有效的冷卻，但需要複雜的管道和密封系統。
間接液體冷卻：傳熱液體流過與電池模組分開的冷卻板或熱管這種方法避免了對電池的直接接觸，但熱傳導效率較低關鍵組成液體冷卻系統的關鍵組成包括：* 冷卻液：通常使用水或乙二醇溶液，因為它們具有良好的熱傳導率和較寬的沸點範圍 泵：將冷卻液循環於系統中 冷卻器：將熱量從冷卻液排放到外部環境 管道：連接系統的不同組成 感測器：監控冷卻液溫度、流量和壓力應用液體冷卻技術廣泛用於以下應用：* 電動汽車（EV）：管理電池組中的熱量，提高續航距離和充電效率 儲能系統：控制大規模儲能系統中電池的溫度，確保安全性並延長壽命 高性能計算（HPC）：冷卻密集的伺服器機架，提高計算能力並延長組件壽命 工業應用：冷卻重型機械和工業流程中的電池設計考慮因素設計液體冷卻系統時，需要考慮以下因素：* 熱負載：需要冷卻的電池模組或系統的熱負載 溫度限制：電池的允許工作溫度範圍 壓力限制：管道和組件承受的壓力範圍 可用空間：系統安裝的可用空間 成本：系統的總體成本，包括設備、安裝和維護優化以下策略可用於優化液體冷卻系統的性能：* 優化冷卻液流動：確保冷卻液均勻分佈在電池模組上 提高冷卻器效率：使用高性能散熱器或熱交換器最大化熱傳導。
使用高導電率材料：冷卻板或熱管等熱傳導組件應具有良好的導電率 實施溫度控制：使用感測器和控制器監控和調節冷卻液溫度結論液體冷卻技術是一種有效的電池熱管理解決方案，具有高熱傳導率、均勻冷卻能力和緊湊設計它廣泛用於電動汽車、儲能系統、高性能計算和工業應用中，通過確保電池安全、延長壽命和提高整體系統性能，對這些應用至關重要第四部分 相变材料应用关键词关键要点相变材料的储热性能1. 相变材料具有吸收或释放大量热量而温度变化很小的特性，被称为相变焓。
