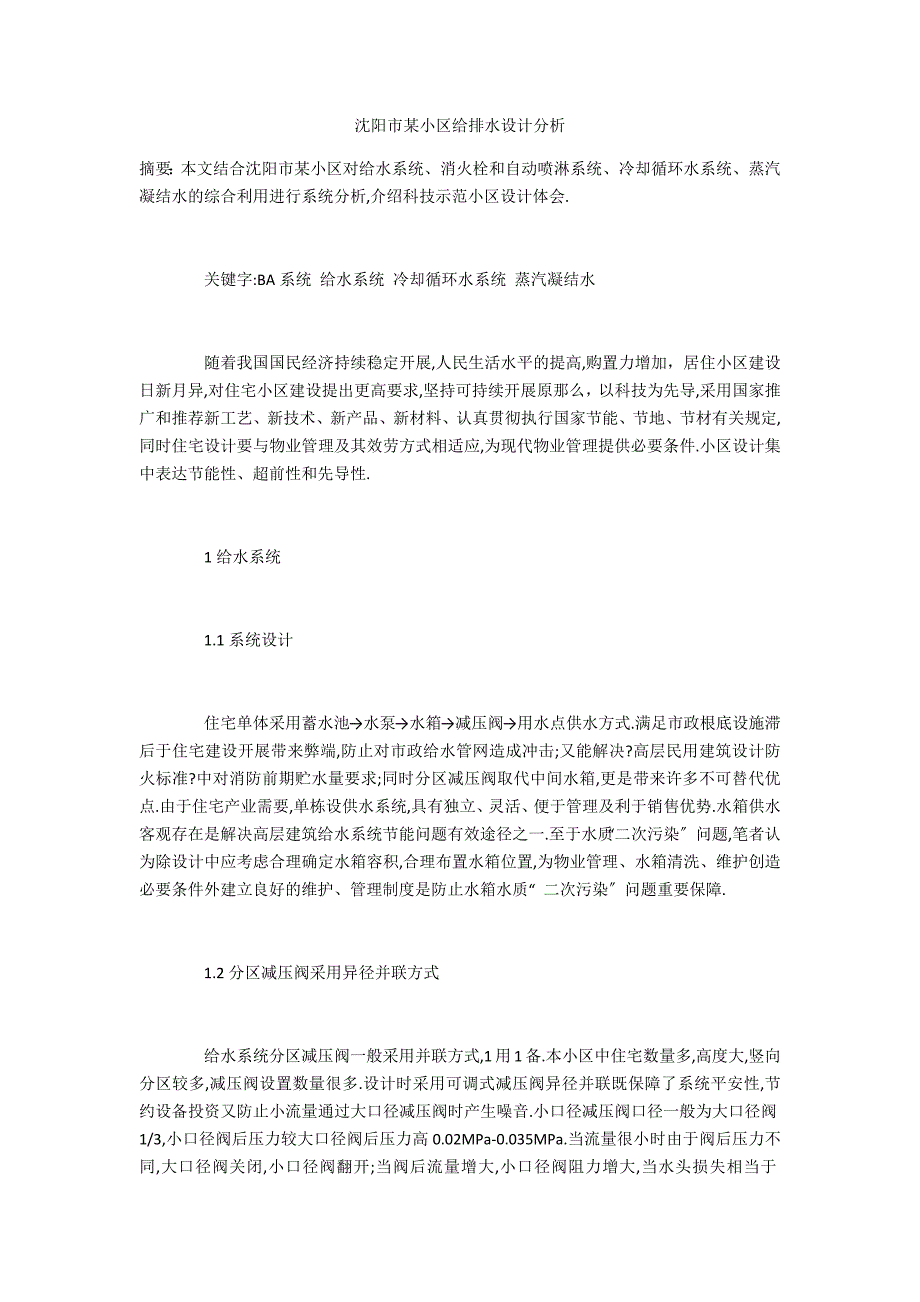

沈阳市某小区给排水设计分析摘要：本文结合沈阳市某小区对给水系统、消火栓和自动喷淋系统、冷却循环水系统、蒸汽凝结水的综合利用进行系统分析,介绍科技示范小区设计体会. 关键字:BA系统 给水系统 冷却循环水系统 蒸汽凝结水 随着我国国民经济持续稳定开展,人民生活水平的提高,购置力增加，居住小区建设日新月异,对住宅小区建设提出更高要求,坚持可持续开展原那么，以科技为先导,采用国家推广和推荐新工艺、新技术、新产品、新材料、认真贯彻执行国家节能、节地、节材有关规定,同时住宅设计要与物业管理及其效劳方式相适应,为现代物业管理提供必要条件.小区设计集中表达节能性、超前性和先导性. 1给水系统 1.1系统设计 住宅单体采用蓄水池→水泵→水箱→减压阀→用水点供水方式.满足市政根底设施滞后于住宅建设开展带来弊端,防止对市政给水管网造成冲击;又能解决?高层民用建筑设计防火标准?中对消防前期贮水量要求;同时分区减压阀取代中间水箱,更是带来许多不可替代优点.由于住宅产业需要,单栋设供水系统,具有独立、灵活、便于管理及利于销售优势.水箱供水客观存在是解决高层建筑给水系统节能问题有效途径之一.至于水质“二次污染〞问题,笔者认为除设计中应考虑合理确定水箱容积,合理布置水箱位置,为物业管理、水箱清洗、维护创造必要条件外建立良好的维护、管理制度是防止水箱水质“ 二次污染〞问题重要保障. 1.2分区减压阀采用异径并联方式 给水系统分区减压阀一般采用并联方式,1用1备.本小区中住宅数量多,高度大,竖向分区较多,减压阀设置数量很多.设计时采用可调式减压阀异径并联既保障了系统平安性,节约设备投资又防止小流量通过大口径减压阀时产生噪音.小口径减压阀口径一般为大口径阀1/3,小口径阀后压力较大口径阀后压力高0.02MPa-0.035MPa.当流量很小时由于阀后压力不同,大口径阀关闭,小口径阀翻开;当阀后流量增大,小口径阀阻力增大,当水头损失相当于0.02MPa-0.035MPa时,大口径阀开启,两阀同时工作. 1.3给水系统的BA(自动化)设计 小区内每栋单体均设有水池、水箱、水泵，数量多.用传统管理方式务必造成人力、资源浪费,给管理带来很多不便,所以本小区设计中采用BA系统对各个水池、水箱、水泵运行状态、故障状态等进行监视、控制. BA系统中自动抄表系统解决人工抄表带来诸多不便.给水系统BA设计主要是通过液位、压力、流量等讯号对加压泵、水池、水箱运行状态进行监视、控制. 2消火栓和自动喷淋系统 消防系统平安、可靠是居民安居乐业重要保障.在本小区消防设计中经多方案比较并会同消防主管部门意见,消火栓、自动喷水灭火系统采用区域集中临时高压消防给水系统,选择较适中位置集中设置消防水泵房,每栋分设消防水箱并采取措施防止由于水箱高度不同而引起串压问题.水箱高度均能满足?高层民用建筑防火标准?中对静水压力要求,每栋单体内消火栓均设按钮,火灾时及时启动消火栓泵，喷淋系统设监控阀、水流指示器及湿式报警阀,由于所选水泵流量和扬程是根据小区内同一时间失火次数为一次而考虑，故水泵流量和扬程应根据最不利一幢建筑消防用水量和最不利建筑最不利点所需压力来确定.为防止由于建筑高度不同而造成较低、较近建筑消防供水时压力过高或减压孔板设置过多,在消火栓及喷淋系统总干管入口处设可调式减压阀.此阀阀后压力不随阀前压力、流量变化而改变,供水时阀后压力稳定同时在减压阀后管段上设DN32泄水阀,定期泄水,试运行. 消火栓、喷淋系统采用热浸镀锌钢管。
镀锌钢管管径小于DN100mm的采用螺纹连接，管径大于等于DN100mm的采用卡箍或法兰连接卡箍式连接工艺在一些实际工程中应用，尤其是喷淋系统，对管道安装质量是很好保障.安装工艺采用快速机械接头代替传统丝扣、法兰连接方式,具有快速可靠、工艺简单、免电焊优点,还可吸收管道噪音振动的传播以及热胀冷缩引起变形,便于管道维修,保养等优点，在实际工程中到达广泛应用还有待于人们设计意识提高、技术标准、施工技术、施工机械等方面的改进和完善 3冷却循环水系统 小区设有集中空调系统，冷水机组集中设于能源中心内,采用5台蒸汽双效溴化锂机组,与之相应冷却循环水系统中采用5组高效节能点滴式组合冷却塔.该冷却塔填料由单元填料片、中心绳或不锈钢中心杆、隔顶管和塔扣组成.每单元填料以2个或4个连续耳环作为迎接支管加以吊联固定，组成交错型立体块状体,整齐划一,横向空隙均等,形成多层次等空隙网络状.每当上层水滴向下层填料滴落时,每单元填料片都可以对水滴作一次重新切割分布,并在填料孔洞中短时间预留凝滞形成空间水膜;同时水滴在填料外表靠液体本身外表张力作横向延流和倒角做圆周运动,延长水滴在填料区停留时间,强化水气接触,提高热交换性能.当单元填料片上积聚一定水量后再向下滴落,水滴通过填料区多层次重新切割分布使通风阻力大大减小,气流分布均匀,冷却效果很好. BA系统设计,小区集中空调系统耗能是巨大.采用BA系统对空调系统设备进行监测、控制,合理调整机组及冷却设备运行工况意义巨大.冷却循环水系统作为空调系统一局部,其BA设计主要是冷却塔风机启停台数控制,冷却循环水泵与冷水机组联动控制,冷却循环水系统阀门联动以及旁滤设备运行控制等. 4蒸汽凝结水的综合利用 小区内蒸汽凝结水来源主要有夏季采用蒸汽溴化锂机组制冷产生85℃凝结水.冬季利用汽水热交换器采暖产生85℃凝结水和全年制备生活热水所产生凝结水.夏季顶峰期凝结水量约为27m3/h,冬季约 23m3/h.由于热电厂不回收凝结水将其直接排放不能满足水温不高于40℃排放条件又造成凝结水资源巨大浪费.设计中采用水-水换热方式在换热站集中对生活热水水源进行预热,控制降温后凝结水温在40℃以下既降低凝结水温度又提高生活热水水源水温,节约制备生活热水蒸汽耗量,减少日常运行费用，同时又为凝结水再利用创造条件,降温后凝结水经统一收集后供给小区内大型洗衣房用水,或者作为小区温水洗车、道路浇洒用水,夏季少量多余水量那么通过溢流方式排入小区雨水管网. 5 结论 本文通过对小区给水系统、消火栓和自动喷淋系统、冷却循环水系统、蒸汽凝结水综合利用进行分析,在设计中要考虑全面,严格按照标准标准进行设计才能确保设计合理。
参考文献 [1]李颖莉,张志刚.浅谈高级住宅给排水设计[J].山西建筑,2022(16),161-161. [2]李绪春.住宅给排水设计中假设干问题的研究[J].中国科技博览,2022(5), 23-24. [3]黄国伟.浅谈住宅建筑给排水设计中常见问题初探[J].四川建材,2022(6), 289-290.。
