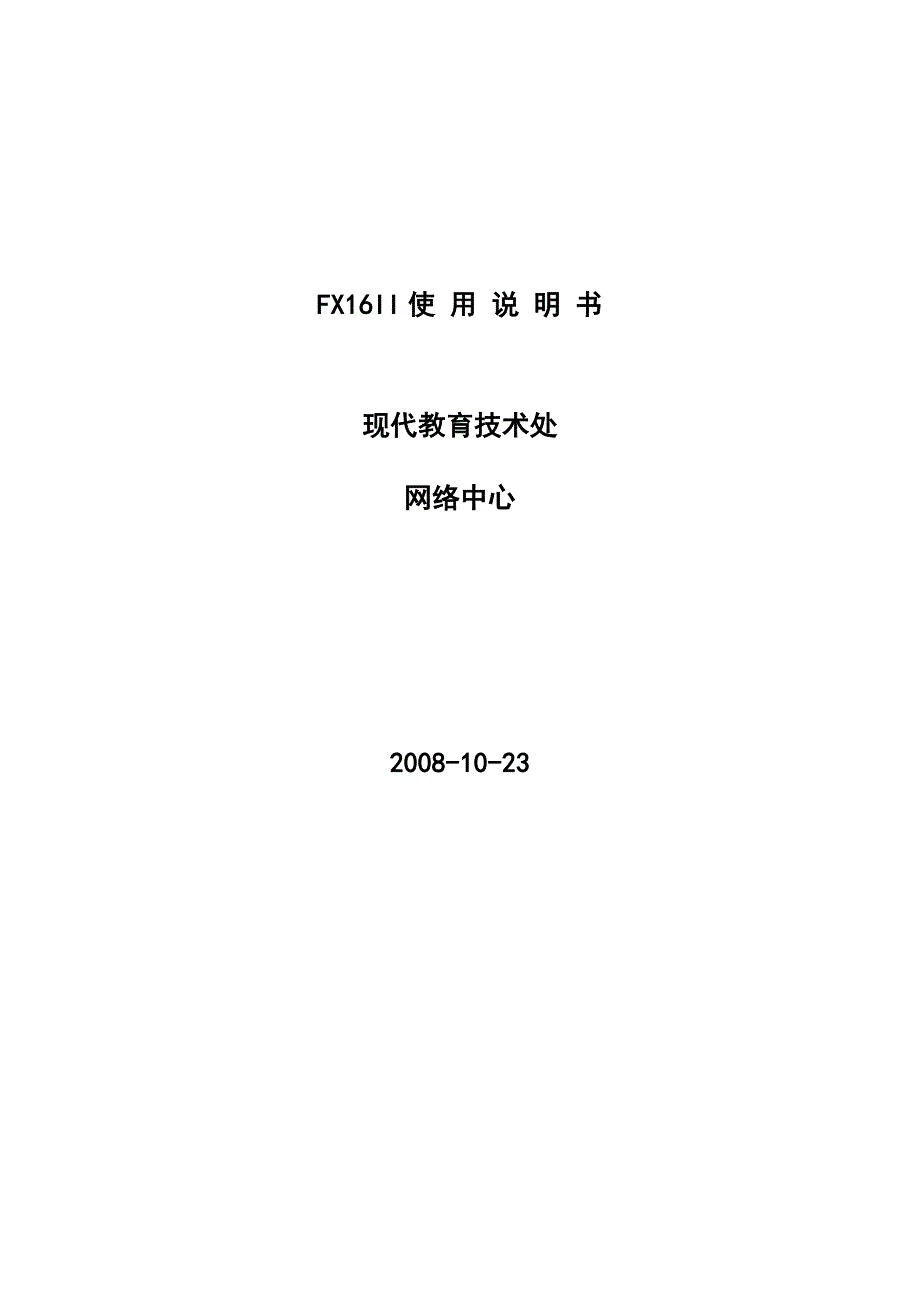

FX16II使 用 说 明 书现代教育技术处网络中心2008-10-23第一局部输入频道3一、背板3二、幻象电源3三、单声道通道3第二局部MASTER SECTION5一、背板5二、正面5第三局部 音源接口说明8一、麦克风接口8一、Line输入接口8二、Insert输入接口9三、2 TRK RETURN9四、Stereo Returns 1 – 49五、Mix Outputs9六、Aux Outputs, Monitor Outputs & Channel Direct Outputs10七、Headphones10第四局部初始安装11第五局部 一般会议设备连接图12第一局部 输入频道一、 背板1、DIR 1〔DIRECT OUTPUT直接输出〕：可接磁带录音机或者效果处理器2、 MIC〔MIC Input麦克风输入〕：可接麦克风、话筒等一切稳定或不稳定的音源设备3、 LINE〔LINE Input线性输入〕：一般用来接音源稳定的设备，如CD机、磁带机等；但也可用来接音源不稳定的设备，如话筒，必须保证音源线足够短4、 INS〔INSERT POINT断点插入插口,也称又出又进插口〕，这个插座一般用于将一个信号处理设备直接插入到调音台的某个输入或者输出通道，对该通道的音频信号进展更精细的处理。
二、 幻象电源5、48V〔PHANTOM POWER幻象电源〕：按下该电源可给使用三头接口的话筒进展供电，其中ch1－8给1到8通道供电，9－16给第9到16通道供电三、 单声道通道6. GAIN〔增益,放大量〕使用该旋钮可以调节此通道送往MIX〔混合器〕的声音大小，注意太高了有尖叫，太低了听不清7. 100Hz〔100Hz HI－Pass Filter〕：按下此按钮可以减轻话筒的轰隆声或尖叫声8. HF=High Frequency 高频段：按下此按钮可以减轻嘶嘶声或者过度的丝丝声MF=Mid Frequency 中频段：中频段包含了几乎所有的口头发音的频带，在使用时请非常仔细的听，举个例子可以用来放大或减小话筒的声音LF=Low Frequency 低频段：此旋钮用来减低嗡嗡、隆隆声或者提高模糊的声音注意：平时一般不用上述旋钮，请把旋钮旋在中间9. AUX1、2、3〔Aux Sends〕：辅助送出，一般用于输出信号供信号处理设备进展处理，或输出舞台监听信号；每个通道都有一个独立的辅助输出〔接口在背板〕，此输出独立于MIXAUX1通常用于PRE－FADE〔推子前〕，POST EQ〔均衡器后〕AUX2、3通常用于POST－FADE〔推子后〕，POST EQ〔均衡器后〕当按下PRE按钮后AUX2也可以用于PRE－FADE〔推子前〕，POST EQ〔均衡器后〕10. FX11. PAN〔声像调节〕，将输入信号〔立体声〕分配到左路通道与右路通道之间的任意位置。
12. MUTE〔静音〕按下此按钮，当前声道变成静音13. SUB：按下此按钮可以把当前声道〔立体声〕的声音送往SUB L R通过调节PAN可以控制左右声道的大小分布14. MIX〔混合〕：按下此按钮可以把当前声道〔立体声〕的声音送往MIX L R15. ①PX〔Peak 峰值指示灯〕：此灯闪亮时，标明输入信号电平强度已经达到最高②SOLO〔独立监听按钮〕：当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ〔均衡器〕后的信号注意：PFL状态〔Solo Mode弹起即PFL/AFL LED灯亮〕:可以在耳机监听当前通道 SOLO－ in－Place状态〔Solo Mode按下即SIP Active Led灯亮〕:所有未按下SOLO按钮的通道将被静音16. 推子〔音量控制器〕：改变当前通道音量大小17. DIR PRE：一般来说直接输出是POST FADE，按下此按钮，直接输出将变成PRE FADE第二局部 MASTER SECTION一、 背板1. 2 TRK RETURN:通常接双声道的设备，如按下2 TRACK to MIX将直接送往MIX2. Footswitch input: 脚踏板效果器开关接入插座3. MONITOR OUTPUTS：外接监听设备，如音箱。
4. MIX OUTPUT〔混合输出〕：外接功放，通过MIX推子控制音量大小MONO MIX OUPUT是接单声道混合输出，通常只接MIX OUTPUT L R 即立体声5. MIX INSERTS〔混合输入〕：可以外接混合输入，如压力机、效果器等等使用3 pole jack接口6. SUB OUTPUTS〔附加输出〕：通过SUB推子控制附加输出7. SUB INSERTS〔附加输入〕：可以外接辅助输入，如压力机、效果器等等使用3 pole jack接口8. AUX OUTPUT：外接3个辅助输出9. STE-Return：外接4个立体声输入二、 正面1. EFFECTS RETURN：效果器控制，左边是送往AUX1或者2， 送往MIX或者SUB2. STEREO RETURN 1-4：立体声控制，左边是送往AUX1或者2， 送往MIX或者SUB，但是STEREO RETURN4左边送往AUX3或者FX3. AUX OUTPUT MASTER：控制3个AUX OUTPUT4. FX OUTPUT MASTER：控制FX5. SUB TO MIX：把SUB的音量送往MIX6. SUB FADER：控制SUB OUTPUT的推子7. ADJUST1:Pre Delay/Time/Speed Knob选择旋钮8. ADJUST2：Decay/ Feedback/Depth选择旋钮。
9. ADJUST3：控制节奏的选择旋钮10. Program Select Knob：节目选择11. TAP TEMPO：按下2次为选择的节目设置时间间隔12. CIIP LED：当进来的当前节目的声音超过负荷时该灯亮起13. STORE：按下并保持3秒可以记录该节目当前播放的位置14. 2 TRACK TO MIX：把2 TRK RETURN的声音送往MIX15. 2 TRACK LEVEL：控制2 TRK RETURN音量的大小16. ①2 TRACK：把2 TRK RETURN声音送往耳机或者监听②MIX：把MIX声音送往耳机或者监听③SUB：把SUB声音送往耳机或者监听17. PFL/AFL：〔Solo Mode弹起即PFL/AFL LED灯亮〕，可以在耳机监听当前通道18. SIP ACTIVE：SOLO-IN-Place状态〔Solo Mode按下即SIP Active Led灯亮〕:所有未按下SOLO按钮的通道将被静音19. SOLO MODE：按下去为 SOLO IN PLACE〔SIP〕状态,弹起为AFL/PFL状态20. BARGRAPH METERS：音量大小显示灯。
21. MONITORS：控制MONITOR OUTPUT(监听音箱)的音量大小22. HEADPHONES：控制监控耳机的音量大小23. MIX MASTER FADERS：控制MIX OUTPUT的推子24. MONITOR PHONES:监控耳机第三局部 音源接口说明一、 麦克风接口1、平衡的麦克风接口注意：可使用幻像电源进展供电2、 不平衡的麦克风接口注意：不平衡的麦克风接口不能使用幻像电源进展供电，否如此会导致严重问题一、 Line输入接口注意：左边是平衡，右边是不平衡接口3 pole JACK是双声道2 pole jack是单声道二、 Insert输入接口三、 2 TRK RETURN四、 Stereo Returns 1 – 4同Line输入接口五、 Mix Outputs六、 Aux Outputs, Monitor Outputs & Channel Direct Outputs七、 Headphones第四局部 初始安装初次使用调音台步骤如下：1、 连接你的设备〔如麦克风、VCD等〕到调音台接口；注意、要使用的幻像电源的话筒必须先接好，再打开幻像电源2、 把MASTER推子〔MIX〕和各通道推子推到‘0’，功放调到总大小的－70％。
3、 调整每个通道的GAIN，使得音量大小显示灯出现在黄色位置，偶尔达到红色；4、 重复步骤3，然后把所有的通道都参加到MIX〔即按下每个通道的MIX〕，再查看音量大小显示灯是否适当，根据实际需要调整MIX推子；第五局部 一般会议设备连接图。
