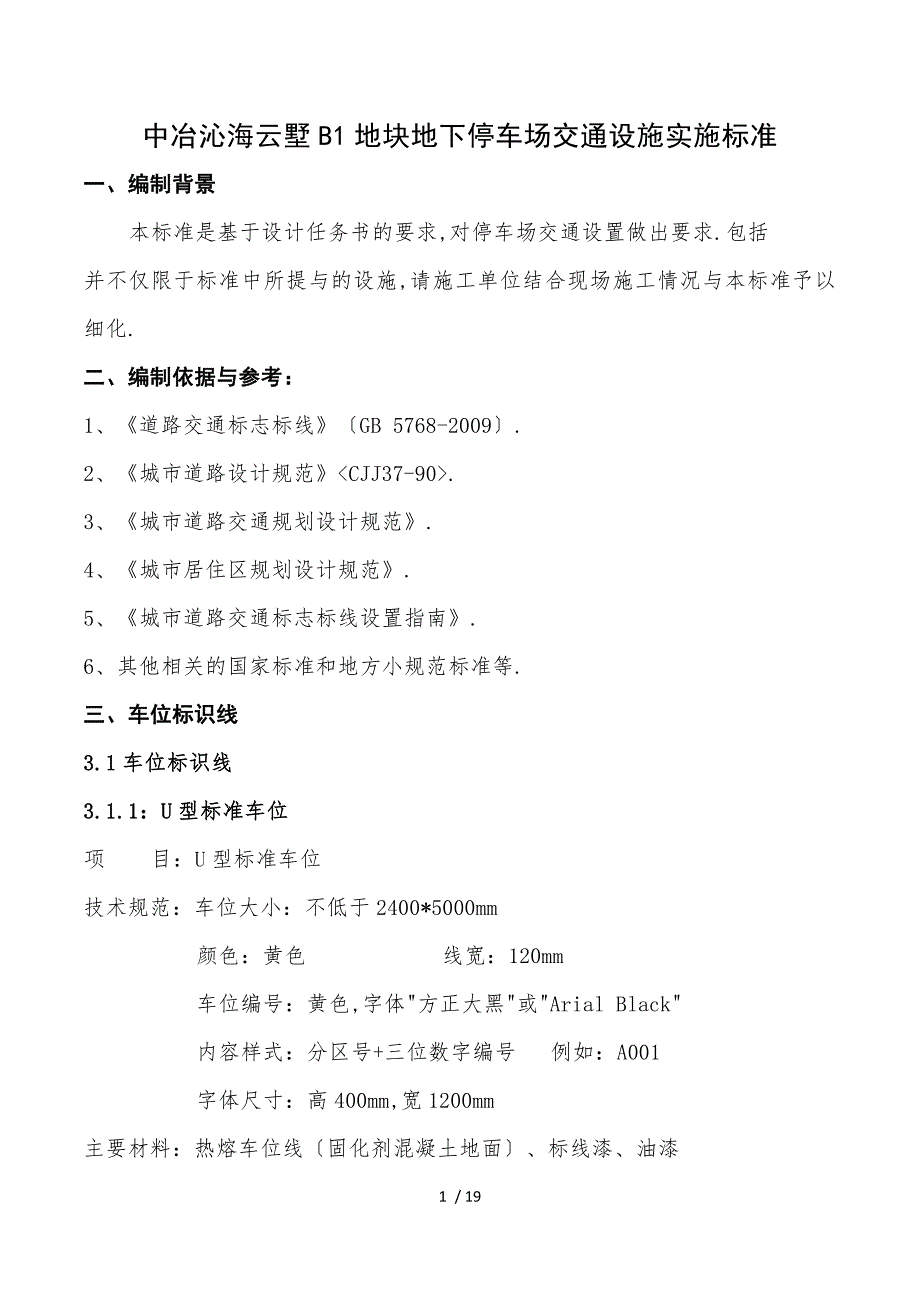

中冶沁海云墅B1地块地下停车场交通设施实施标准一、 编制背景本标准是基于设计任务书的要求,对停车场交通设置做出要求.包括并不仅限于标准中所提与的设施,请施工单位结合现场施工情况与本标准予以细化.二、编制依据与参考：1、 《道路交通标志标线》〔GB 5768-2009〕.2、 《城市道路设计规范》.3、 《城市道路交通规划设计规范》.4、 《城市居住区规划设计规范》.5、 《城市道路交通标志标线设置指南》.6、 其他相关的国家标准和地方小规范标准等.三、车位标识线3.1车位标识线3.1.1：U型标准车位项 目：U型标准车位技术规范：车位大小：不低于2400*5000mm 颜色：黄色 线宽：120mm 车位编号：黄色,字体"方正大黑"或"Arial Black" 内容样式：分区号+三位数字编号 例如：A001 字体尺寸：高400mm,宽1200mm主要材料：热熔车位线〔固化剂混凝土地面〕、标线漆、油漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.对停车方向有特殊需求的,可以施划停车方向箭头.建 议平均单车宽度低于2400mm的地下车库不做U形停车位.图例示范： 注：国际上施划U型车位可起到有效加大两车之间停放距离,起到 避免剐蹭的作用,并且有效减少制作模版的费用,施划时可灵活 选择.附 录：施工步骤：注意保证施划地面绝对清洁：测量坐标位置后；首先施 划用铁质U模具喷涂U型位置,而后施划两条直线部位.3.1.2：T型标准车位项 目：T型标准车位技术规范：车位大小：不低于2400*5000mm； T型停车位开口宽度=车位编号宽度+两边间隔各40mm 颜色：黄色 线宽：120mm 车位编号：黄色,字体"方正大黑"或"Arial Black" 内容样式：分区号+三位数字编号 例如：A001 字体尺寸：高400mm,宽1200mm主要材料：热熔车位线〔固化剂混凝土地面〕、标线漆、油漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.对停车方向有特殊需求的,可以施划停车方向箭头.图例示范：3.1.3:无障碍车位标识线项 目：无障碍车位标识线技术规范：车位大小：不低于3850*5000mm； T型停车位开口宽度=车位编号宽度+两边间隔各40mm 颜色：黄色 线宽：150mm 车位编号：黄色,字体"方正大黑"或"Arial Black" 内容样式：分区号+三位数字编号 例如：A001 字体尺寸：高400mm,宽1200mm主要材料：热熔车位线〔固化剂混凝土地面〕、标线漆、油漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.对停车方向有特殊需求的,可以施划停车方向箭头.图例示范：3.2卸货区项 目：卸货区技术规范：车位大小：不低于7600*2500mm； T型停车位开口宽度=车位编号宽度+两边间隔各40mm 颜色：黄色 线宽：120mm 车位编号：黄色,字体"方正大黑" 字体尺寸：高300-350mm,宽180mm,字符间距40mm主要材料：热熔车位线〔固化剂混凝土地面〕、标线漆、油漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.对停车方向有特殊需求的,可以施划停车方向箭头.卸 货区字体可采用贴膜的方式依照下图位置粘贴,或采用铁质模具 的方式放置好后进行标线漆的喷涂或手工涂刷.图例示范：四、交通标识线与安全设施4.1.1：路缘线项 目：路缘线技术规范：颜色：黄色 线宽：150mm主要材料：环氧树脂地坪漆〔固化剂混凝土地面〕、标线漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.图例示范：4.1.2：导向箭头项 目：导向箭头技术规范：颜色：黄色 图标：参见国家标准 规格：长度4500〔标准*1.5〕主要材料：环氧树脂地坪漆〔固化剂混凝土地面〕、标线漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.图例示范：4.1.3：减速让行线项 目：减速让行线技术规范：颜色：黄色/图标：参见国家标准/规格：600*200 间隔200主要材料：环氧树脂地坪漆〔固化剂混凝土地面〕、标线漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.图例示范：4.1.4：禁停网格项 目：禁停网格技术规范：颜色：黄色/线宽：外围200mm,内线网格150mm;网格间距：2000要材料：环氧树脂地坪漆〔固化剂混凝土地面〕、标线漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.多在路口上下坡道、十字交叉道上与其他特别要求禁止停 车的区域施划.图例示范：4.1.5：道路分界线项 目：道路分界线技术规范：颜色：黄色 线宽：150mm 间距：1000mm 位置：所有双行通道中间主要材料：环氧树脂地坪漆〔固化剂混凝土地面〕、标线漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.在双向行驶的车道居中施划.图例示范：4.1.6：人行横道项 目：人行横道技术规范：颜色：白/间距：400-600/长度：2000-3000 /宽度：300-450主要材料：环氧树脂地坪漆〔固化剂混凝土地面〕、标线漆工艺要求：采用酸性道路标线专用漆,甲苯与漆的配比均在包装前灌装配 制,必须施工期二次调配,由此可避免因现场工 人调配使比例 不均；采用国际著名品牌冷喷标线车〔手推式〕进行坑压无气状 态喷划.图例示范：附 录：设置在电梯厅车道前、交叉路口以与车辆行进方向的减速垄后方, 保障行人安全.4.2.交通安全设施4.2.1：防暴凸透反光镜项 目：防暴凸透反光镜技术规范：安装方式：测量坐标位置；打孔4个〔用于固定放置胀栓〕；或用 4条M10mm胀栓固定于地面；调整镜面正对盲区中心夹角方向.设置作用：位于停车场出入口,为了防车辆因视觉盲区而产生的安全隐患,将 在地库的出口、通道交汇处等设置800mm直径的凸透反光镜.工艺要求：镜体以国标方法制作；托杆用10mm钢板法兰底盘固定,安装方式牢 固稳定.图例示范：附 录：设置在电梯厅车道前、交叉路口以与车辆行进方向的减速垄后方, 保障行人安全.4.2.2：橡胶反光护角项 目：橡胶反光护角技术规范：施工步骤：标定坐标位置；测量包角底边与地面垂直距离200mm;标 定打孔位置；墙面打孔,直径35mm*6个；用6条M6mm自攻丝涨于 塑料涨管内；黑色即时贴覆盖自攻丝孔.主要材料：规格：统一使用900mm*80mm尺寸的橡胶护角； 材料：橡胶；用途：停车场立柱防护,反光、防撞. 铸模橡胶,一次成型；反光膜采用工程级材料反光膜.设置作用：停车场内的通道拐角处的墙角是经常被车辆不小心碰撞的地方.而 这些碰撞的发生不仅对车辆造成很大的损失,跟重要的是建筑墙体 被撞后对大厦整体建筑将产生隐患.因此,在可能被碰撞的墙角处,将加设反光易见的橡胶护角,从而可缓解因碰撞带来的损坏.图例示范：4.2.3：橡胶反光减速垄项 目：橡胶反光减速垄技术规范：安装方式：保证施划地面绝对清洁；测量坐标位置；安装减速带中 心穿管；打孔〔每块两个直径16mm*50mm孔〕；固定內爆式胀栓. 规格：350*250mm.主要材料：普通减速垄、点状减速垄：铸模橡胶,色彩通体；设有中心穿管, 使整条带贯穿成为整体,排列整齐；內爆式胀栓栓头平滑,可避免 划伤轮胎.视觉减速垄：反光标线漆,视觉隆起,起到减速作用.设置作用：降低车场内行车速度,杜绝停车场内因车速过快而引发的各类事故,尤其是行车道交汇口、人行横道口等,安装时距人行横道向来车 方向偏移2000-3000mm,并尽量靠近立柱位置,减少对周边停车位正 常使用的影响.图例示范：4.2.4：双面反光道钉项 目：双面反光道钉技术规范：在坡道轮廓线、中心隔离线上加设反光道钉,其作用：可极大限度 突出标线轮廓；可通过车胎与其相蹭来提醒驾驶员入道行驶；道钉 与道钉之间安装距离为5米〔坡道或通道〕,停车场内地面道钉可 。
