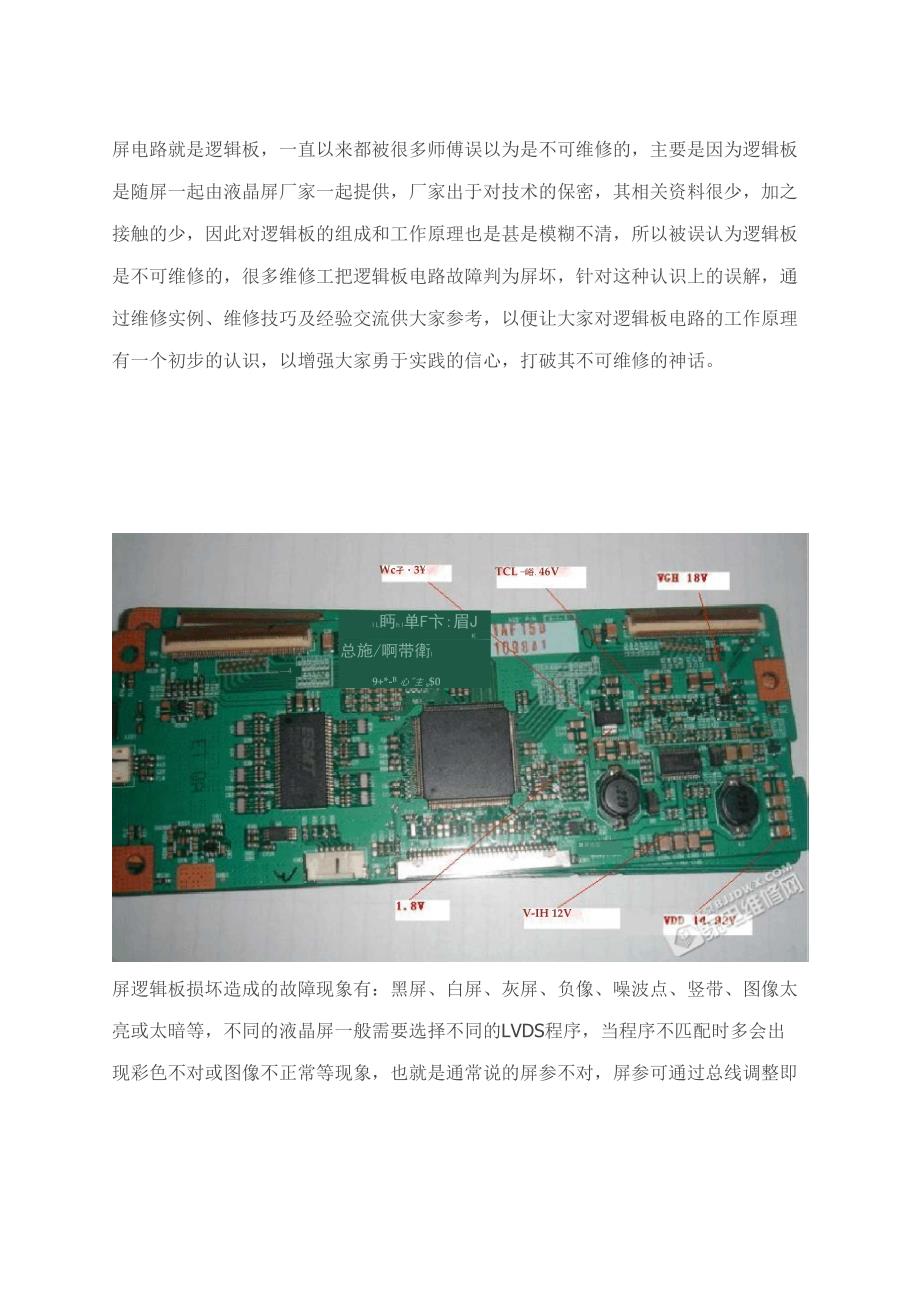

屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为逻辑板 是随屏一起由液晶屏厂家一起提供，厂家出于对技术的保密，其相关资料很少，加之 接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板 是不可维修的，很多维修工把逻辑板电路故障判为屏坏，针对这种认识上的误解，通 过维修实例、维修技巧及经验交流供大家参考，以便让大家对逻辑板电路的工作原理 有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话Ej■—4■昇也型Wc孑・3¥TCL —峪.46VV-IH 12VI L眄h I单F卞:眉J K总施/啊带衛I9+*-B 心"主 s$0屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太 亮或太暗等，不同的液晶屏一般需要选择不同的LVDS程序，当程序不匹配时多会出 现彩色不对或图像不正常等现象，也就是通常说的屏参不对，屏参可通过总线调整即可恢复着正常图像，不在本讨论范围之内，以下说的是指排线正常情况下的检修过程 和原理逻辑板电路有的电视机是单独的一块电路板，有的和屏连接在一起，单独的逻辑板可 以摘板维修，和屏连接在一起的维修过程中一定小心，避免碰伤或高温损坏菲林模组 和液晶屏幕。
白屏故障在实际维修中占有相当大的比例，遇到白屏故障首先要检查3个电压，1、 屏供电电压是5V或者是12V,2、 VGH: Vgatehigh,是指gate级的高电位，也就是打开gate级的电压18V---24v3、 VGL: Vgatelow,是gate级的低电位，也就是关闭gate级的电压,在二阶驱动时此电压有效，在三阶驱动时,此电压只是用来产生Vgoffl;??-6v----??-7vVGH是由5V或12V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压18V或者是24V,由屏而定VGL负7V,它也是由DC---DC变换电路输出的一般屏 电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就 是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好， 建议直接更换逻辑板，如果是一体屏，那就只有更换屏了，伽马校正电路故障率不是 很高，故也不讨论 ???液晶LCD屏出现竖线，由于和屏连接的菲林模组是用专业压屏机完成，一般维修 部没有该设备，故可以用热风枪加铝片处理，一般竖线是屏驱动和屏连接的排线松动， 用手按着就好因排线是软塑料制成不能用热风枪直接加温，就借用铝片去按压排线， 然后加热铝散热片。
用手按着不要松动，温度控制在200摄氏度，太高会把排线烧坏，风枪温度要自己掌握好不然会把屏吹报废，如果还不能修复那就只能报废，还有部分 液晶LCD屏出现竖线是由于屏内电路损坏，这是无法维修的一般的故障判断如下：1、 花屏一般检查Ivds连接线，多是接口处连接松，或潮湿，芯片坏的也有2、 调节时菜单乱码，是主板故障，更换主芯片或则存储器，或则直接更换主板3、 黑屏故障，大部分是背光电路故障，少部分主板故障长虹，康佳等多种机型白屏通病是屏逻辑板上的DC-DC电路坏，可换DC-DC电路解 决，不用换板即可修复采用TPS65161的DC/DC典型电压：电路主要电压释义? VGL:GATE OFF 控制电压；本屏:-5.6V? VGH： GATE ON控制电压；本屏：21V? VCOM:显示屏的基准电压Vcom电压生成电路由接近共模电压(VDD/2)的10位D/A转换器组成 VDD:数字电源,VDD18表示1.8V,其他同 AVDD/VDA:模拟电源，供给U6/HX8915产生GAMMA电压；? M/POL:液晶驱动极性转换信号，用于产生VCOM信号? GVON,GVOFF:VGH时序控制信号，来自于CM1682A第36脚，37脚；? PWRON，DC/DC转换IC开启信号，来自于CM1682A第33脚；关于伽马校正电路的维修案例（本案例只是说明伽马校正电路维修中的处理，实际工 作中不不多见）：故障现象：开机字符，雪花点一切基本正常，当接上信号后，发现图像在亮的地方有 彩色镶边，就像LVDS线接触不良一样！越亮的地方越严重。
亮度低的时候，基本看不 出来，屏是AU的T370XW02.分析与处理：首先打开菜单，在对比度调整选项中，将对比度打到最高，发现图像镶 边极其严重，基本看不到正常的图像了，但是把对比度调低，发现，当对比度低于50 的情况下，画面基本和正常无异，基本看不出故障来了这说明了故障范围可以排除 主板了，不是屏线接触不好，就应该是逻辑板或是屏损坏于是将LVDS线拔出，在触 点上用橡皮仔细插了几遍，再从新固定开机故障依旧！反复晃动屏线故障也无变化， 说明屏线正常那么故障基本就锁定在屏上，或是逻辑板上了 ?? ?出现此类故障是典型的屏GAMMA控制电压异常，于是按照逻辑板的标识找到 GAMMA1-GAMMA22的测试点，逐一测试这22个检测点电压正常情况下该电压应该是从GAMMA1-GAMMA递减的结果测试发现，从GAMAM1-GAMMA20确实电压基本 正常从15V多见到3V左右，倒是到了 GAMMA21却发现电压突然升到了 8V多，这显 然是不对的！按照线路查找，发现这个逻辑板的GAMMA控制是有AS15-F这个芯片完 成的，GAMMA21电压正是出自这个芯片的一个引脚上，大致检测芯片外围电阻无变值 的，电容无漏电后果断更换GAMMA控制IC AS15-F后故障排除。
?? ?在逻辑板上都有很小的一个圆形可调电阻，有的直接在保护的铁壳上有孔可以 方便用螺丝刀调节，这个是VREF调整电路，转动这个可调电阻，可以调整vref电压， 对应的是屏的色彩变化，非工厂模式不建议调整不可维修的典型屏坏照片：一、垂直线条：一条或多条垂直的线条1■线条''顶天立地〃，从屏幕上边沿一直延续到 屏幕下边沿2■仅屏幕中间一小段情况1常见，情况2较少见，此类现象几乎都是 屏坏另可采用以下简便方法快速判断：1.切换屏显模式法2■菜单字符法3■双画面/画 中画法4■画面移动法二、水平线条：一条或多条水平的线条1■线条从屏幕左边沿一直延续到屏幕右边沿，2■仅屏幕中间一小段，情况1常见，情况2较少见，此类现象几乎都是屏坏另可采用以下简便方法快速判断：1.菜单字符法2■双画面/画中画法3■画面移动法因为 是水平线条，故切换屏显模式法已无法应用？三、阴影：1.屏幕角上阴影，2■屏幕两侧垂直分布的阴影，3■屏幕水平分布的阴影，此类现象几乎都是屏坏另可采用以下简便方法快速判断：1.切换屏显模式法2■菜单字符法3■双画面/画中画法4■画面移动法？CM -■7-溟云認M1占锂四、垂直色带：一条或多条垂直的色带，从屏幕上沿延续到下沿，此类现象几乎都是 屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2■菜单字符法3■双画面/画 中画法4■画面移动法？。
