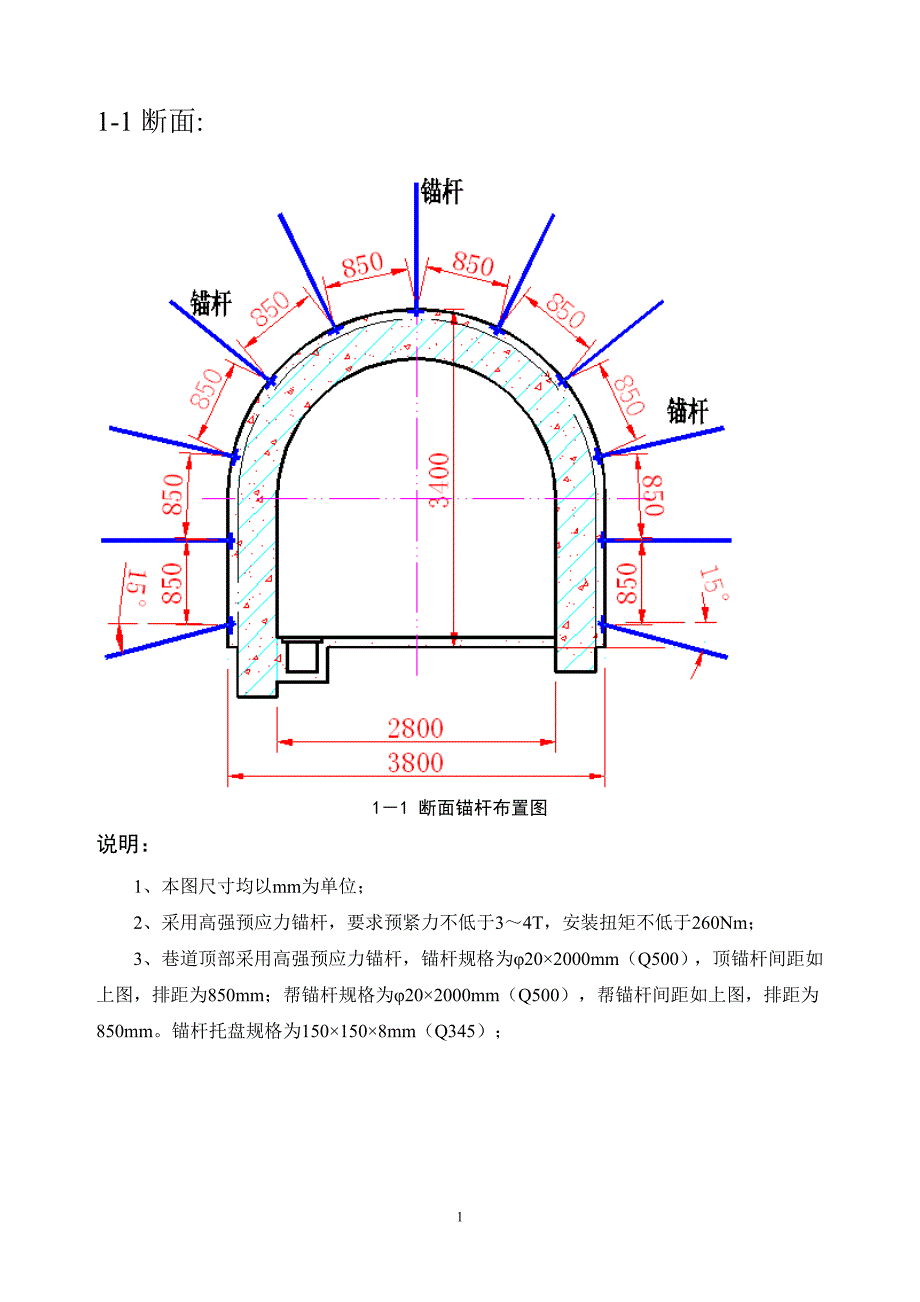

11-1 断面:1－1 断面锚杆布置图说明：1、本图尺寸均以mm为单位；2、采用高强预应力锚杆，要求预紧力不低于3～4T，安装扭矩不低于260Nm；3、巷道顶部采用高强预应力锚杆，锚杆规格为φ20×2000mm（Q500），顶锚杆间距如上图，排距为850mm；帮锚杆规格为φ20×2000mm（Q500），帮锚杆间距如上图，排距为850mm锚杆托盘规格为150×150×8mm（Q345）；22-2 断面:锚杆、锚索吊梁布置示意图锚索梁布置图（俯视）3说明：1、本图尺寸均以mm为单位；2、采用高强预应力锚杆，要求预紧力不低于3～4T，安装扭矩不低于260Nm；3、巷道顶部采用高强预应力锚杆，锚杆规格为φ20×2400mm（Q500），顶锚杆间距如上图，排距为850mm；帮锚杆规格为φ20×2400mm（Q500），帮锚杆间距如上图，排距为850mm锚杆托盘规格为150×150×8mm（Q345）；4、顶锚索型号Φ17.8×6300mm，锚索间距2550mm，用14＃槽钢吊梁，槽钢长度为2700mm，槽钢上孔眼直径为22mm；锚索配100×100×10mm托盘；锚索预紧力不低于6～8T；顶锚索位置如示意图所示。
5、帮锚索型号Φ17.8×4500mm，锚索间距为1800mm，排距为1700mm；用14＃槽钢吊梁，槽钢长度为2000mm，槽钢上孔眼直径为22mm；锚索配100×100×10mm托盘，锚索预紧力不低于6～8T；此断面在不受影响的条件下均施工帮锚索 3-3 断面:3200 42002501600250500380082082082082082082082082080080080080015°15°3－3 断面锚杆布置图（正常情况）43－3 断面锚杆、锚索布置图（按说明 4）说明：1、本图尺寸均以mm为单位；2、采用高强预应力锚杆，要求预紧力不低于3～4T，安装扭矩不低于260Nm；3、巷道顶部采用高强预应力锚杆，锚杆规格为φ20×2400mm（Q500），顶锚杆间距如上图，排距为850mm；帮锚杆规格为φ20×2400mm（Q500），帮锚杆间距如上图，排距为850mm锚杆托盘规格为150×150×8mm（Q345）；4、如果岩性为泥岩或泥质粉砂岩时需在拱部施打三根锚索，锚索型号Φ17.8×6300mm，锚索间距2000mm，锚索排距1700mm，锚索配200×200×10mm托盘；锚索预紧力不低于6～8T。
54-4 断面:煤仓锚杆布置图说明：1、本图尺寸均以mm为单位；2、采用高强预应力锚杆，要求预紧力不低于3～4T，安装扭矩不低于260Nm；3、煤仓井壁采用高强预应力锚杆，锚杆规格为φ20×2400mm（Q500），锚杆间距如上图，排距为850mm；锚杆托盘规格为150×150×8mm（Q345）6煤仓锚索布置图说明：1、本图尺寸均以mm为单位；2、锚索型号Φ17.8×4500mm，锚索间距为2450mm，排距为2550mm；锚索配200×200×10mm球形锚索托盘，锚索预紧力不低于6～8T3、锚索施工位置如图所示7煤仓锚索位置示意图说明：1、本图尺寸均以mm为单位；2、锚索型号Φ17.8×4500mm，锚索间距为2450mm，排距为2550mm；锚索配200×200×10mm球形锚索托盘，锚索预紧力不低于6～8T3、锚索施工位置如图所示。
