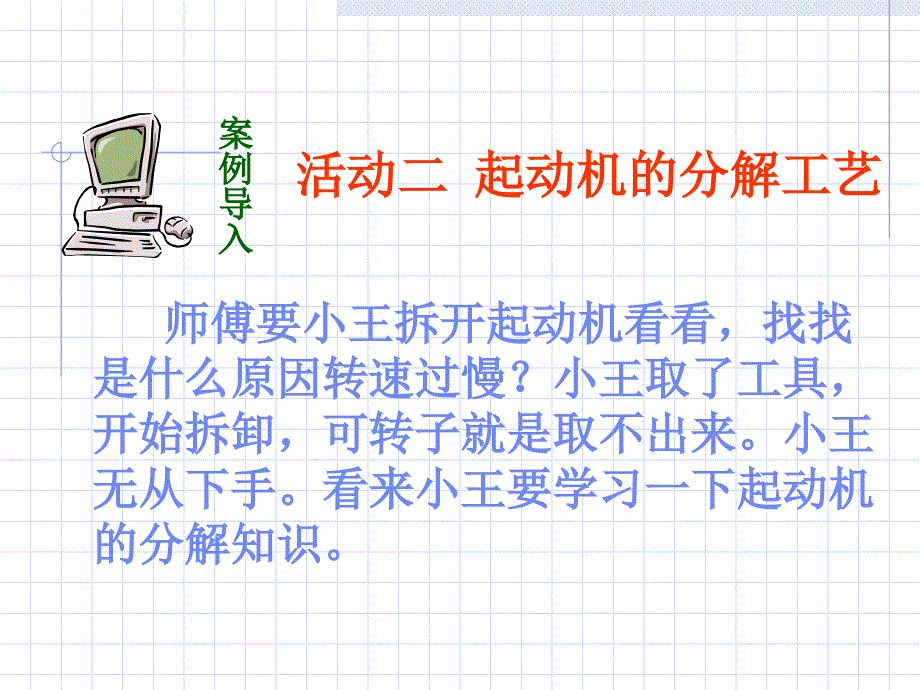

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,*,活动二 起动机的分解工艺,,,师傅要小王拆开起动机看看，找找是什么原因转速过慢？小王取了工具，开始拆卸，可转子就是取不出来小王无从下手看来小王要学习一下起动机的分解知识案例导入,,,一、起动机的结构及工作原理,,关联知识,1、起动机的组成,,,⑴直流电动机,主要由壳体、磁极、电枢、换向器和电刷组件等部件组成如图5-6所示）,,,,起动机总成零件识别,—演示,,,,图5-7,壳体,①壳体,作用：安装磁极和固定元件，由钢管制成如图5-7所示）,,,,a铁心和磁场绕组 b 磁极位置分布,,图5-8磁极,②磁极,作用：产生磁场组成：电磁式电动机的磁极由铁心和磁场绕组组成位置：磁极一般是四个,相对交错安装在定子内壳上③电枢,图5-9,电枢,作用：产生电磁转矩组成：电枢绕组、铁心和换向器组成④换向器,图5-10,换向器,作用：将直流电转换为电枢绕组中的交变电流组成：由截面呈燕尾形的铜片围合而成，燕尾形铜片称为换向片换向片之间以及换向片与轴套、压环之间均用云母绝缘⑤电刷组件,图5-11,电刷组件,组成：主要由电刷、电刷架和电刷弹簧组成。
安装:正极刷架与端盖绝缘的固装,负极刷架直接搭铁作用：将电流引入电动机⑥起动机内部接线,图5-13,外壳的绝缘接线柱,励磁绕组一端接在外壳的绝缘接线柱上,,,另一端与两个非搭铁电刷相连如图5-13所示）,,4个励磁绕组可互相串联后再与电枢绕组串联,,,也可两两串联后并联再与电枢绕组串联⑵传动机构,①作用：,起动时,使起动机的驱动齿轮啮合入飞轮齿圈,将起动机转矩传给发动机曲轴在发动机起动后,使驱动齿轮打滑，起动机自动脱开齿圈②滚柱式单向离合器结构如图5-15所示）,,,,单向滚柱式离合器的工作原理如图5-16所示）,,图5-16滚柱工单向离合器工作原理,,,,⑶电磁开关（如图5-17所示）,作用：控制驱动齿轮与飞轮齿圈的啮合或分离；,,组成：由吸引线圈、保持线圈、复位弹簧、活动铁心、接触片等组成,控制电动机电路的接通与断开4）直流电动机的工作原理,图5-17-1直流电动机的工作原理,通电导体在磁场中会受到电磁力的作用，电磁力的方向遵守左手定则，通过的电流越大，其产的转矩也越大如图5-17-1所示,,,,,,,操作活动,1、操作名称：,起动机的分解工艺,2、需用器材：,起动机、拆卸配套工具一套,3、学习目标：,学会起动机的分解与装配；,学会操作过程中的环境保护和人生安全方法。
4、操作步骤,⑴起动机的分解,首先清洁起动机外部的油污和灰尘,,,①拆卸前，用一个旧的起动机支撑起动机，拆下电磁开关与电动机接线柱间的导电片（如图5-18-1所示）,分解步骤:,图5-18-1 用一个旧的起动机支撑起动机，拆下电磁开关与电动机接线柱间的导电片,,,②分离电磁开关（如图5-18-2所示）,,,,③旋出两个紧固穿心螺栓,用小榔头轻击前端盖，使前端盖与电机分离,抽出电枢（,如图5-18-3、5-18-4所示）图5-18-4拆卸前端盖和电枢,,,,,图5-30分解离合器,,⑦将已解体的机械部件浸入清洗液中清洗,电气部分用棉纱沾少量汽油擦拭干净⑤旋下后端盖上中间支承板紧固螺钉,,⑥取下中间支承板,旋出拨叉轴销螺钉,抽出拨叉取出离合器如图5-30所示）,,,⑵电磁开关分解步骤：,①旋出后端盖上的电磁开关螺钉,使电磁开关后端盖与中间壳体分离如图5-31所示）,② 取下独盘锁片、触盘、弹簧,抽出引铁;,③取下固定铁心卡簧及固定铁心,抽出铜套及吸引和保持线圈,图5-31拆卸电磁开关,,,⑶起动机的装复,步骤：,①先在轴上安装驱动器再装止动环档圈,图5-32,安装驱动器再装止动环档圈,,,步骤：,② 将离合器和移动拨叉装入后端盖内。
③ 再装中间轴承支撑板④ 将电枢轴装入后端盖内⑤装上电动机外壳和前端盖, 用长螺栓拧紧⑥ 装电刷和防尘罩⑦装起动开关等装复注意点(以上海桑塔纳轿车的起动机为例),,电枢轴有三个支撑轴承,,,在装配过程不易同轴，引起各轴承轴线相对错位,,,增加电枢轴的运动阻力检查的方法,:,,各轴颈与每个铜套配合应转动自如,,,但又感觉不出有间隙,(,中间轴承间隙可稍大一些,),在中间轴承支撑板与前端盖接合后,,,应将电枢装入其间进行试转,,,此时应转动自如,,,无卡住现象装上前端盖后,,,再次转动电枢,,,也应转动灵活,,,否则为轴承不同轴,,,发现轴承不同轴时,,,轻者可修刮轴承,,,严重时,,,应更换个别铜套各铜套、轴颈、止推垫圈等摩擦部位,,,都应加注适量的润滑脂固定中间支承板时,,,应装弹簧垫圈,,,否则,,,将会引起螺栓脱落,,,损坏起动机驱动齿轮后端面的止推垫圈和换向器端面的胶木垫圈及中间轴承支承板靠离合器一面的胶木止推垫圈,,,在装合过程中不得遗漏磁场铁心与电枢铁心间隙为,0.82~1.8mm.,不得大于,2mm.,两者不得有刮碰现象电枢轴轴向间隙不得过大,,,一般为,0.125~0.5mm,,可改变垫片厚度进行调整。
一台普通桑塔纳轿车的QD1225型起动机，装复后发现转动不灵活？是装配中什么地方出现问题？,,,,有一普通桑塔纳轿车的QD1225型起动机，电刷有些问题，请你将电刷换一下你会吗？可参考图5-33,图5-33起动机的分解图,,,,活动二 起动机的分解操作评估表,学生姓名,,日期：,,,,自评,互评,师评,一、学 习 评 价 目 标,,,,,,,,,1能正确分解起动机2能正确装复起动机3三个支撑轴承装配过程中没有不同轴4拆下起动机上的器件能做好清洁工作5各铜套、轴颈、止推垫圈等部位,都能加注适量的润滑脂6磁场铁心与电枢铁心间隙正确7会调节电枢轴轴向间隙8各止推垫圈装配是否到位9操作过程中无返工现象10活动中环保意识及安全工作做的如何体会,,1活动中感觉哪个技能最有兴趣？为什么？,,2活动中哪个技能最有用？为什么？,,3活动中哪个技能操作可以改进？使操作更方便实用，请写出操作过程请同学们大胆创新，共同研讨，不断提高操作能力）,,4你还有哪些要求与设想？,,,,,,,,,总体评价,,,,教师签名,,,,,,,。
