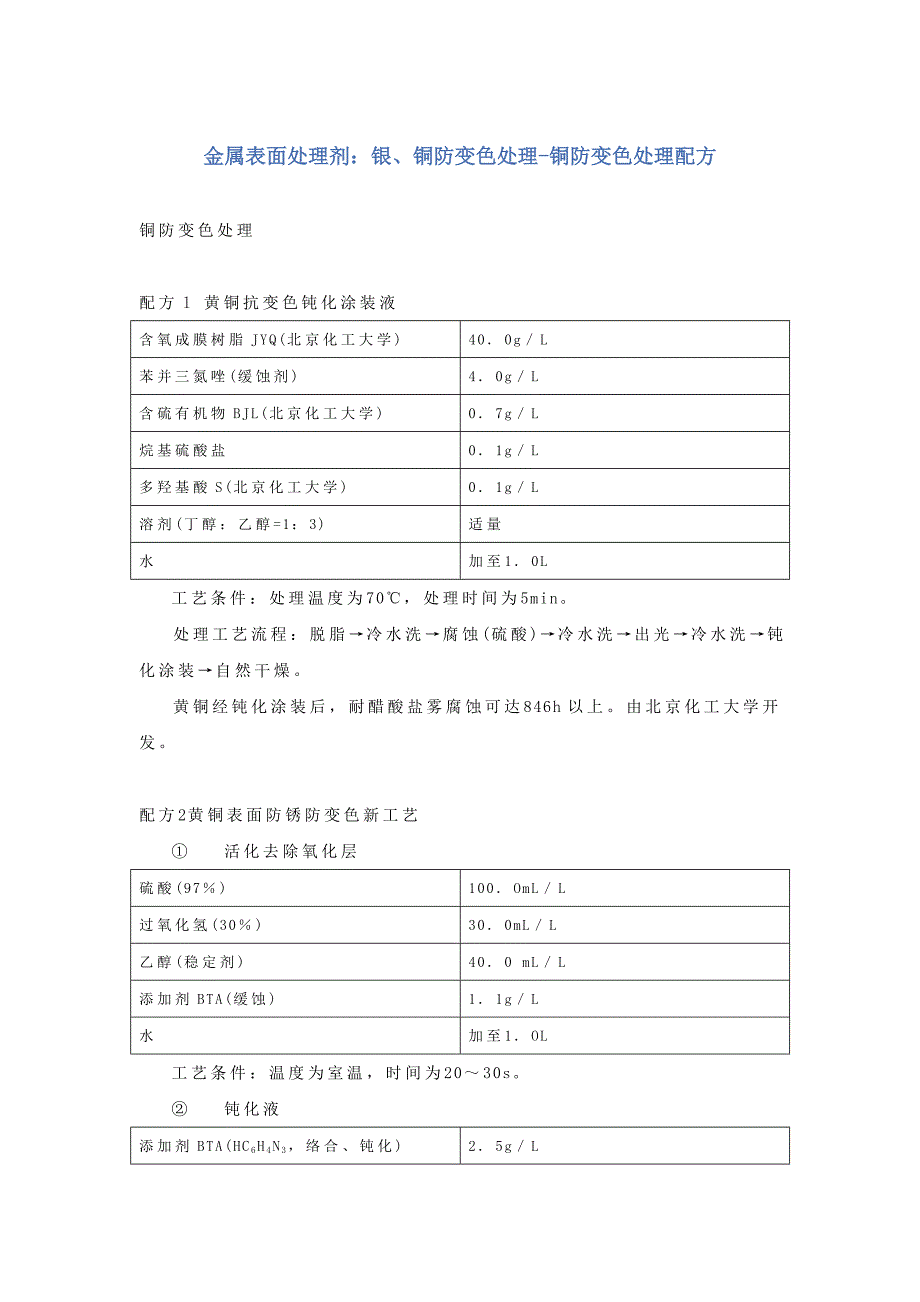

金属表面处理剂：银、铜防变色处理金属表面处理剂：银、铜防变色处理- -铜防变色处理配方铜防变色处理配方铜防变色处理配方 l 黄铜抗变色钝化涂装液含氧成膜树脂JYQ(北京化工大学 )40． 0g／ L苯并三氮唑 (缓蚀剂 )4． 0g／ L含硫有机物BJL(北京化工大学 )0． 7g／ L烷基硫酸盐0． 1g／ L多羟基酸S(北京化工大学 )0． 1g／ L溶剂 (丁醇：乙醇 =1： 3)适量水加至 1． 0L工艺条件：处理温度为70℃，处理时间为 5min处理工艺流程：脱脂→冷水洗 →腐蚀 (硫酸 )→冷水洗 →出光 →冷水洗 →钝化涂装 →自然干燥黄铜经钝化涂装后，耐醋酸盐雾腐蚀可达846h 以上由北京化工大学开发配方 2黄铜表面防锈防变色新工艺 ① 活化去除氧化层硫酸 (97％ )100． OmL／ L过氧化氢 (30％ )30． 0mL／ L乙醇 (稳定剂 )40． 0 mL／ L添加剂 BTA(缓蚀 )1． 1g／ L水加至 1． OL 工艺条件：温度为室温，时间为20～ 30s② 钝化液添加剂 BTA(HC6H4N3，络合、钝化 )2． 5g／ L十二烷基硫酸钠(润湿剂 )0． 4g／ L添加剂 L0． 6g／ L水加至 1． 0L工艺条件：温度为室温，时间为2min。
采用新的活化钝化复合处理工艺，可使黄铜表面获得能保持金属原有光泽和颜色的钝化膜，使工件的锈蚀率由95％下降为 5％左右由广东工业大学开发的本工艺应用于黄铜装饰行业配方 3铜及合金的缓蚀防变色剂两则ⅠⅡ苯并三氮唑200 x 10-3g／ L200×10-3g／ L钼酸钠150×10-3g／ L200 × 10-3g／ L三聚磷酸钠400×10-3g／ L一硫酸锌一400×10-3g／ L硅酸钠一200×10-3g／ L无水乙醇lOmL一乙酸 (36％ )一10mL水加至 1L加至 lL将经预处理的铜试件在缓蚀防变色剂中浸泡2—4min，捞起晾干后，具有良好的表面防蚀性能；在大气、稀盐和稀弱酸环境中能保持原有光泽达3个月之久，而未经处理的铜试件仅3天即变色配方 4银铜钎料光亮处理和防变色 ① 化学抛光液硫酸4． 0％过氧化氢25． 0％磷酸7． 0％甲醇4． 0％活性剂 (上海工程技术大学)0． 1％光亮剂0． 5g／ L水加至 100． 0％工艺条件：温度为室温，时间为40s，并轻微搅拌② 钝化液苯并三氮唑0． 5％碘化钾2． Og／ L水加至 100％q 工艺条件：温度为室温，时间为lmin。
整个工艺流程：化学除油→化学抛光 →脱膜 →中和 →化学钝化 →人工汗渍试验及湿热试验银铜钎料是一种用于眼镜架、首饰及工艺品的焊接材料，为使其在生产、存放、运输和使用时保持光亮不变色，并具有良好的焊接性能，采用化学抛光进行光亮处理，化学钝化进行防变色处理经处理后钎料的耐湿热能力和耐汗渍能力都有显著提高由上海工程技术大学开发。
