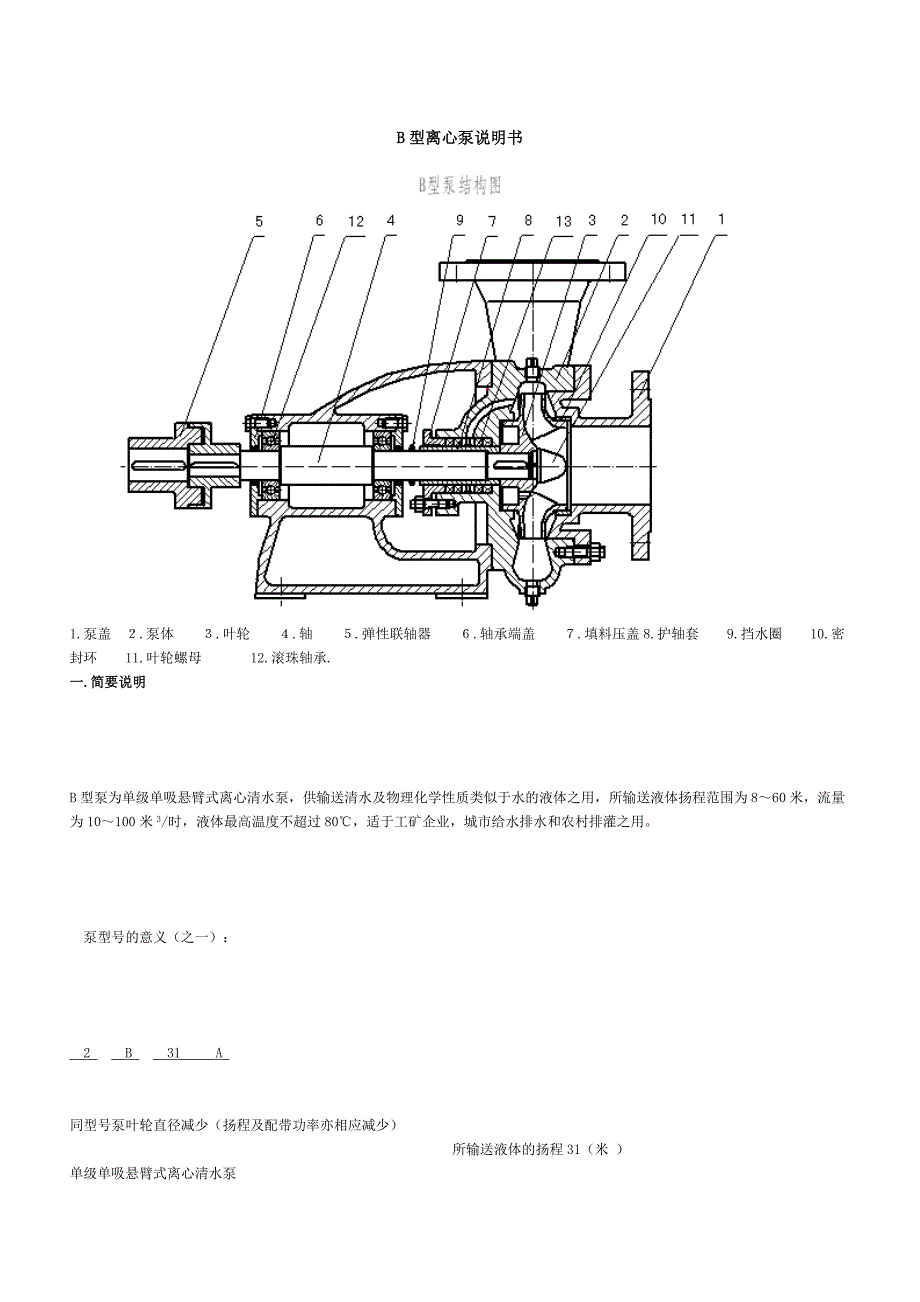

B 型离心泵说明书1.泵盖 ２.泵体 ３.叶轮 ４.轴 ５.弹性联轴器 ６.轴承端盖 ７.填料压盖 8.护轴套 9.挡水圈 10.密封环 11.叶轮螺母 12.滚珠轴承.一.简要说明B 型泵为单级单吸悬臂式离心清水泵，供输送清水及物理化学性质类似于水的液体之用，所输送液体扬程范围为 8～60 米，流量为 10～100 米 3/时，液体最高温度不超过 80℃，适于工矿企业，城市给水排水和农村排灌之用泵型号的意义（之一）：2 B 31 A 同型号泵叶轮直径减少（扬程及配带功率亦相应减少）所输送液体的扬程 31（米 ）单级单吸悬臂式离心清水泵吸水口直径被 25 除（即该泵吸水口为 50 毫米） 泵型号的意义（之二）：B 12 — 15 扬程为 15（米）流量为每小时输送 12（立方米）单级单吸悬臂式离心清水泵B 型泵结构简单，轻巧适用，易于维修保养，尤其适应于广大农村使用，泵体出水口方向可根据安装使用条件作 90°,180°，270°旋转水泵之旋转方向从传动之方向看为顺时旋转，与电机及内燃机等通过弹性联轴器或皮带装置等进行传动，泵轴支以单列向心球轴承，轴承采用黄油润滑。
本系列泵用填料密封形式（即油浸石棉绳），操作人员对填料的松紧程度应进行适当调整从填料室中液体渗漏，以点滴为宜，过少或过多都会影响水泵的性能二、 安装与保养水泵在安装前应作好设备检查与工具准备工作进出管路重量均不应承受在泵上水泵基础如非永久性装置，底板支架应牢固可靠，以运转过程中不发生移动为原则，在正式运转前应检查和调整水泵轴心与电机轴心的重合度，其中心线上下左右的差数均不得超过 0.1 毫米（如图 1 中的 a 位），同时还应在几个相对的位置上用直尺测量两联轴器平面之间的间隙，其最大值亦不得超过 0.3 毫米如图 2 中的 B-C 位）水泵在运转过程中应注意轴承的温升，一般不超过 75℃，水泵每工作 2000 小时，即应对轴承进行一次清洗换油（钙基黄油）在运转中如发现水泵有噪声或异常现象，应立即停车检查水泵每工作 2000 小时即应进行一次全面检查，叶轮与密封环配合处其磨损最大间隙，在其直径方向应不超过 1.2～2 毫米，如间隙超过其最大值时应立即更换密封环如水泵长期停止使用，应对有关零件进行拆卸检查，并涂上防锈油，予以妥善保存对 B 泵进行维护保养时，可按下述顺序参看结构图进行拆卸，（装配时亦可参考其相反顺序）。
1、拧下六角螺母 14，取下泵体 12、打平外舌止退垫圈 11，拧下叶轮螺母 10，取下叶轮 3，泵盖 2，及键 15，护轴套 83、取下挡水圈 9，拆下弹性联轴器 5，时键 16，拧下六角螺钉 13，取下轴承端盖 64、拧下六角螺母 12，取下填料压盖 7 及填料5、用略大于轴径之铁管从后端轻击轴承内圈，取下 4易损零件主要尺寸一览表密 封 环 零件名称尺寸泵的型号DgcdD4 B石 棉 绳 轴承型号B12-25 70 60 10×10 3052B31 75 65 8×8 306B25-15 80 70123053B57 95 80 15 10×10 3073B33 95 80 8×8 3063B19 100 85 305B100-60 130 115 307B100-40 115 10010×10307B 型离心泵性能表流 量 扬 程 转 数 吸 程 效 率 直径 重 量型 号米 3/时 升/秒 米 转/分 米 ％ 配用功率 毫米 公 斤B12-15（1/2BA-6） 12.5 3.48 15 2950 7.2 64Y802-21.1 千瓦 114 382B31（2BA-6）1020302.85.58.334.530.82429008.27.25.750.66463.5Y112M-24 千瓦 162 372B31A（2BA-6A）９1827.52.557.8628.525.22029008.27.25.754.565.664.1Y100L-23 千瓦 148 37B25-15(2BA-9)1625304.46.958.316.61513.529507.576.5637168Y90L-22.2 千瓦 115 41B25-15A（2BA-9A）14.422.52746.257.513121029507.576.5656966Y90S-21.5 千瓦 103 413B57（3BA-6）304560708.312.516.719.562575044.529007.76.75.64.758687067Y100M2-215 千瓦 218 703B57A（3BA-6A）304050608.311.113.917.74541.537.53029007.57.16.455626459Y160M1-211 千瓦 192 703B33（3BA-9）3045558.312.515.135.532.628.6290075363.57369Y132S2-27.5 千瓦 168 403B33A（3BA-9A）25354579.712.526.22522.5290076.4563.770.871.2Y132S1-25.5 千瓦 145 403B19(3BA-13)32.44552.2912.514.521.518.815.6290076.56.0768075Y112M-24 千瓦 132 233B19A(3BA-13A)29.539.648.68.21113.517.41512290076.66.1758074Y100L-23 千瓦 120 233B19B 28 7.5 13.5 2900 7.0 63 Y90L-2 110 23(3BA-13B) 34.241.59.511.5129.56.76.265622.2 千瓦B100-60(4BA-8)7010013519.427.537.565605029507.276677370Y200L1-230 千瓦 220 102B100-60A(4BA-8A)6590120182533.53504229507.276.5687070Y180M-222 千瓦 200 102B100-40(4BA-12)651001201827.533.3454030295076.25.1727775Y160M2-215 千瓦 181 83B100-40A(4BA-12A)659010818253036322629507.06.55.8737776Y160M1-211 千瓦 163 83Ｂ型泵外型安装图B 型泵外表安装尺寸表 （毫米）安 装 尺 寸 吐 出 锥 管 电动机泵的型号L L1 L2 L3 b B H H1 L Dg D n 孔 d 型 号 kwB12-25 755 90 340 580 250 250 195 80 Y802-2 1.12B31 843 112 Y112M-2 42B31A 823 80 408 660 315 315 220 100100 50 125Y100L-2 3B25-15 815 Y90L-2 2.2B25-15A 790 90 375 620 260 260 195 90 120 65 145 Y90S-2 1.53B57 Y160M2-2 153B57A 1140 95 575 880 390 365 260160Y160M1-2 113B33 Y132S2-2 7.53B33A 960 80 458 735 355 300 230132 135Y132S1-2 5.53B19 880 112 Y112M-2 43B19A 860 410 665 315 260 205 100 Y100L-2 33B19B 81090375 620 260 260 195 9012080 1604 孔φ18Y90L-2 2.2B100-60 1402 670 1065 470 300 200 Y200L1-2 30B100-60A 1300 630 985 430 340 180 Y180M-2 22B100-40 Y160M2-2 15B100-40A 1210120620 1025 470 380 280 160150 100 180 8 孔φ18Y160M1-2 11 Ｂ型泵外型图B 型泵外形尺寸表 单位：毫米泵 外 形 尺 寸 进 水 法 兰 出 水 法 兰泵 的型 号 L L1 L2 L3 B H H1 A d Dg1 D1 n1孔 d1 Dg2 D2 n2孔 d2B12-25 445 105 180 85 140 135 150 75 142B31 432 109 160 83 170 160 150 98 18 50 110 40 110B25-15 470 102 180 85 140 135 150 80 14 65 1304 孔φ14 50 125 4 孔 φ183B57 524 131 190 105 225 180 210 124 203B33 472 109 160 93 170 160 150 105 18 50 1103B19 465 105 180 85 140 135 130 90 1480 15065 1304 孔 φ14B100-60610 100 150B100-40595 140 240 95 200 180 200 122 20 100 1704 孔φ1880 160 4 孔 φ18故障及解决方法故障 原 因 及 解 决 方 法1、水泵吸不上水压力表指针剧烈跳动注入底阀的水量不够，或管塞漏气而产生，采取往泵中适当注水，检查漏气部位再进行试运转。
如仍不上水，则应检查底阀是否淤塞，吸水高是否超过规定高度出水管及叶轮是否淤塞2、流量低于原定数值 水泵内淤塞，密封环过度磨损，与叶轮间隙超过规定值或水泵运转转速不足，应检查更换有关零件3、水泵消耗功率过大，配带动力超负荷运转填料压得太紧，填料函有发热现象，或因叶轮磨损而泵供水量增加的缘故，应即时调整填料，更换叶轮4、运转中有噪声等反常现象、甚至不来水吸水管内阻力过大，吸入处有空气渗入或所运送液体温度过高检查吸水管及底阀故障，及时降低所输送液体温度5、水泵震动，轴承过热水泵轴与电机轴不在同一条中心线上，轴承体中缺油，应立即停车调整泵与电机轴中心线同心度，并清洗轴承体，更换黄油。
