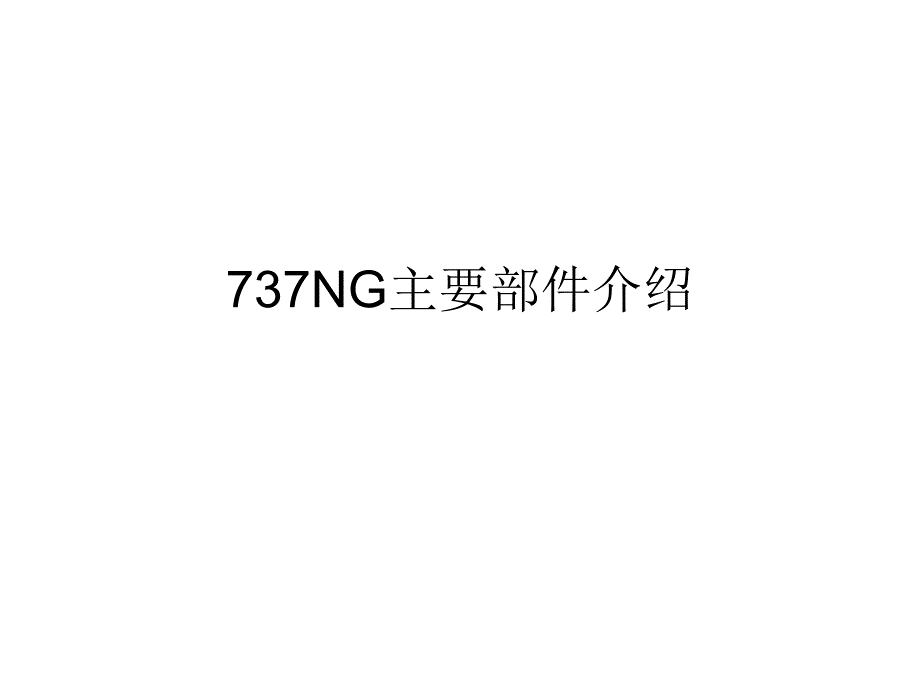

737NG主要部件介绍 737NG图示 737NG区域图 737NG主要组成部件飞机的主要组成：•机身•机翼•垂直尾翼•水平安定面•起落架•发动机 737NG各主要部件功用机身的作用： 主要是载客，载货以及安装各种操纵设备和其它设备 机翼的作用： 主要是在飞行中产生升力和装载燃油 737NG各主要部件功用垂直尾翼的作用： 控制飞机的方向水平安定面的作用： 控制飞机的纵向重心和飞机的俯仰操作 737NG各主要部件功用起落架的作用：•飞机在地面时支持飞机重量以下是起落架结构系统：• — 主起落架（MLG）及其舱门（32－10）• — 前起落架（NLG）及其舱门（32－20）•起落架放下和收上系统收放起落架（32－30）•前轮转弯系统提供飞机在地面的方向控制（32－50） 737NG各主要部件功用发动机的作用:•发动机为飞机提供推力发动机也为以下系统提供动力：• － 电气• － 液压• － 气动 737NG区域图 737NG区域图•机有八个主要分区帮助查找并识别飞机部件和零件主要分区被分成子分区，子分区被分成区域以下是主要分区：• － 100－下半机身• － 200－上半机身• － 300－机尾• － 400－动力装置和吊舱支柱• － 500－左机翼• － 600－右机翼• － 700－起落架和起落架舱门• － 800－舱门。
737NG机身尺寸 737NG机身尺寸•737概述 － 机体尺寸概述 － 机体尺寸•概述概述•标注尺寸给出在机身上的定位尺寸的单位是英寸可用下列标注尺寸在机身上查找部件• － 机身站位线• － 机身纵剖线• － 水线•机身站位线（STA）是水平标注尺寸它始于零站位线从飞机前部的垂直基准平面测量机身站位线•机身纵剖线（BL）是横向标注尺寸可测量机身中线向左或向右的纵剖线•水线（WL）是垂直标注尺寸从一个飞机下方的水平基准面测量水线。
