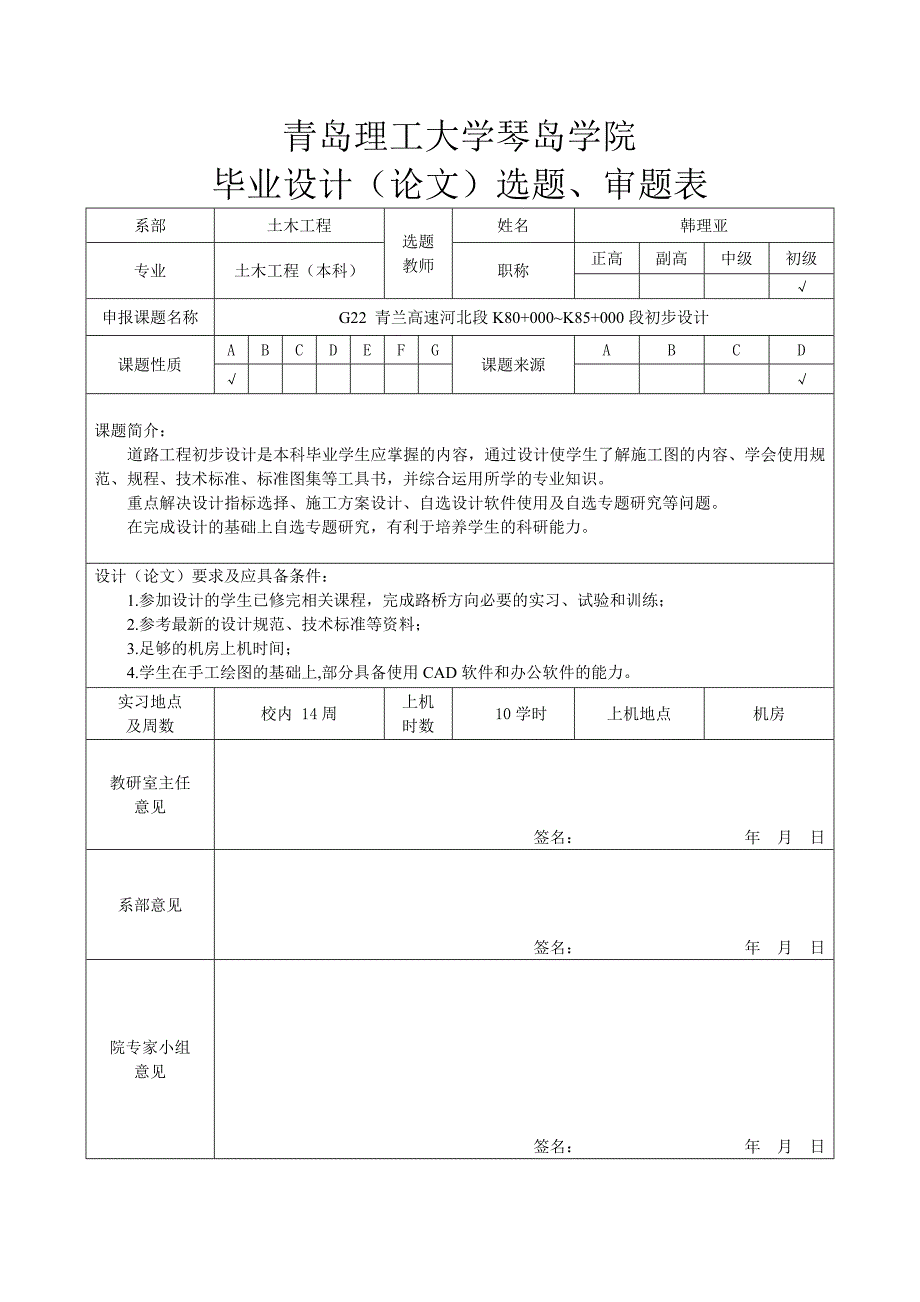

青岛理工大学琴岛学院毕业设计（论文）选题、审题表系部土木工程 选题教师姓名韩理亚专业土木工程（本科） 职称正高副高中级初级 √ 申报课题名称G22 青兰高速河北段K80+000~K85+000段初步设计课题性质ABCDEFG课题来源ABCD√ √ 课题简介：道路工程初步设计是本科毕业学生应掌握的内容，通过设计使学生了解施工图的内容、学会使用规范、规程、技术标准、标准图集等工具书，并综合运用所学的专业知识重点解决设计指标选择、施工方案设计、自选设计软件使用及自选专题研究等问题在完成设计的基础上自选专题研究，有利于培养学生的科研能力设计（论文）要求及应具备条件：1.参加设计的学生已修完相关课程，完成路桥方向必要的实习、试验和训练；2.参考最新的设计规范、技术标准等资料；3.足够的机房上机时间；4.学生在手工绘图的基础上,部分具备使用CAD软件和办公软件的能力实习地点及周数校内 14周上机时数 10学时上机地点机房教研室主任意见签名： 年 月 日系部意见签名： 年 月 日院专家小组意见签名： 年 月 日 青岛理工大学琴岛学院毕业设计（论文）任务书系 部： 土木工程系 专 业： 土木工程（本科）2009级 学生姓名: 学 号: 设计(论文)题目：G2 京沪高速山东段K90+000~K95+000段初步设计 起 迄 日 期: 2013年 03 月 11日～ 6月21日 设计(论文) 地点: 校 内 指 导 教 师: 韩理亚 教 研 室 负 责 人： 发任务书日期: 2013年 01 月 毕 业 设 计（论 文）任 务 书1．本毕业设计（论文）课题的目的和要求：毕业设计的目的：掌握道路工程初步设计的程序和方法，学会搜集和使用设计资料和标准、规范和图集等规范类文件；掌握道路工程施工程序和重要工序的质量标准，能独立编制施工组织设计和施工图预算文件。
学会科学研究的方法，掌握科技论文的撰写方法和相关要求毕业设计分两大部分，第一部分为设计内容，通过毕业设计各环节的训练，为学生毕业后从事道路工程设计、施工、管理、监理等工作打下烙印和基础；第二部分为研究探索内容，通过自主选题和研究探索，培养学生发现问题、解决问题的能力，第二部分不求高水准，目的在于使学生学会捕捉有价值的问题，并掌握解决问题的思路和方法毕业设计的要求：1．按照设计任务书所要求的内容和规定的时间计划完成设计任务；2．按校、院关于毕业设计（论文）的格式书写说明书、论文，按行业标准和惯例制图，不低于校、院规定的图纸、文字数量3．采用提交电子文档打印稿2．本毕业设计（论文）课题的技术要求与数据（或论文主要内容）：工程概况：青兰高速公路属于国家高速公路网规划的一条东西横向线编号为：G22 青兰高速由青岛—兰州（青岛-莱芜-泰安-聊城-邯郸-长治-临汾-富县-庆阳-平凉-定西-兰州）全长1795公里，是国家重点工程规划路线由原国家重点公路青岛至红其拉甫线青岛-兰州段组成一）设计资料1）数字地面模型（Digital Terrain Model，简称数模、DTM）：为每个同学提供不同的数模资料。
2）公路自然区划：张家口南赤位于道路自然区 Ⅲ1a区的范围内3）工程地质、水文地质资料：位方案确定后由指导老师结合地形走势分别逐段确定4）气候条件： 最热7月气温：20~30℃最冷月1月：一月<0℃年降水量 ：600mm~800mm地下水埋深：一般＞3, 盆地1~3m潮湿系数（K）：0.25~1.005）抗震标准设防烈度为7度，设计基本地震加速度值为0.1g二） 设计标准公路等级：高速公路其主要技术指标如下：1）计算行车速度（km/h）：100；2）车道条数：6；3）路基宽度（m）：33.5；4）平曲线一般最小半径（m）：700；5）最大纵坡（%）：4%；6）桥涵设计荷载：公路-Ⅱ级；7）桥涵设计洪水频率：大、中桥为1/100；小桥、涵洞均为1/50；8）：其他资料：设计交通量初年（辆/日）小客车中型车大型车5900850370中型车各种车型占的比例（%）解放CA10B东风EQ1405644大型车各种车型占的比例（%）黄河JN150沃尔沃N86486238交通设计预测年（年）15设计交通量年平均增长率6.4（三）设计内容1）线位选择与平面设计（除基本型平曲线外，必须具有特殊平曲线组合，至少一种）2）纵断面设计3）横断面设计4）路面结构设计5）挡土墙设计（自选，视进度自行决定是否设计项，下同）6）小桥设计（自选）7）涵洞设计（自选）8）主要工程量计（测）算9）施工方案10）初步设计概算（四）专题要求1）选题 公路病害及防治2）型式 专项设计或研究性论文3）内容 ①与毕业设计相关的内容，可提出协调、综合、环保等有创新性的设计方案；②与交通土建专业相关的内容，可针对技术、标准、理论及政策等问题的研究探讨。
4）格式 按科技论文格式书写5）字数 不少于3000字五）设计参数分配根据学生所在地区的资料决定面层（水泥混凝土、沥青混凝土结构）、和垫层（是否采用和采用什么垫层）方案，挡土墙、小桥和涵洞在设计过程重视设计进度和设计中是否出现有指导教师决定做不做（按学生能力、水平判定）和做什么学生所采用的未定设计参数在第一周内确定设计参数分配表（路面结构可自行拟定）姓 名班级学号车速km/h车道数垫层基 层面 层挡土墙小桥涵洞 毕 业 设 计（论 文）任 务 书3．对本毕业设计（论文）课题成果的要求〔包括图纸、论文、图表、实物等〕：根据“因地制宜、就地取材、经济、适用、美观”的公路设计原则，在给定设计方案的基础上，按照要求设计的深度完成下列内容：（一）编写“设计说明书” 字数不少于400001）概述 ①任务依据 ②设计标准③测设简况、设计方案④路线起迄点、全长（每人设计路线长度5km左右）⑤占用土地情况⑥新技术采用情况⑦需要说明的其他事项⑧技术经济分析（方案比选），不少于600字2）沿线地形、地貌、地质、水文、气候等概况3）路线布设说明4）路基路面及排水①一般路基设计原则、依据②软路基设计方案③路面设计原则、依据及结构类型的比选论证④路基、路面排水设计原则及设计情况（二）计算书1）水准点高程推算成果2）平曲线要素、控制点桩号、大地坐标计算表（逐桩坐标表）3）路面结构设计计算书4）完成该段的工程概算书（含概算说明书）（三）施工方案1）工程概况2）前期施工准备3）关键部位施工方案及施工工艺流程4）施工管理人员组织安排框架图5）施工进度计划6）各工序质量标准7）料供应计划及筑路机械进场计划（四） 施工图图纸设计1）所有图纸、所有文字均应按照规范要求采用工程字体，自找同学复核，每张图表必须有设计、复核人签名；2）图框一律采用3号图纸。
标签采用学校标准制图格式；3）图纸包括总体设计图、平面图、纵断面图、横断面图、路基设计图和路面结构设计图等；（五） 其他要求1）中英文摘要不少于300字2）翻译一篇不少于3000字的与课题相关的英文文献4．主要参考文献资料：1)中华人民共和国行业标准《公路工程技术标准》，北京，人民交通出版社，2004；2)中华人民共和国行业标准《公路路线设计规范》，北京，人民交通出版社，2006；3)中华人民共和国交通部《公路工程基本建设项目设计文件编制办法》，北京，人民交通出版社，2007；4)中华人民共和国交通部，《公路路基设计规范》，北京，人民交通出版社，2004；5)中华人民共和国交通部《公路工程概预算编制办法》，北京：人民交通出版社，2008；6)中华人民共和国交通部《公路工程预算定额》，北京：人民交通出版社，2008；7) 中交公路规划设计院，《公路桥涵设计通用规范》，北京，人民交通出版社，2004；8)杨少伟，《道路勘测设计》，北京，人民交通出版社，2004；9) 姚祖康，公路设计手册 路面(第三版)，北京，人民交通出版社，2006；10)许金良，《道路勘测设计毕业设计指导》，北京，人民交通出版社，2004； 毕 业 设 计（论 文）任 务 书5．本毕业设计（论文）课题工作进度计划：起 迄 日 期工 作 内 容2013年3月11日~3月15日3月18日~3月22日3月25日~3月29日4月1日~4月5日4月8日~4月12日4月15日~4月19日4月22日~4月26日4月29日~5月3日5月6日~5月10日5月13日~5月17日5月20日~5月24日5月27日~5月31日6月3日~6月7日6月10日~6月14日6月17日~6月21日研究设计说明书，准备资料，阅读指导老师提供的施工图设计等参考文件（文献），建立设计流程，编制设计说明书提纲，酝酿专题方向，选择拟翻译英文文献。
在计算机上选线，初步完成平面设计，建立相应数据库纸上选线，初步完成平面设计，继续查阅与专题有关的文献根据勘察资料和数据，确定桥涵位置、最低桥面标高和涵位路面最低标高、交叉点标高及其它高程控制点标高，初步确定纵断设计线论证选题，由指导老师确认专题题目撰写专题、翻译文献调整平面线位，修改纵断设计线，使平、纵设计指标满足规范要求，完成平纵设计图纸及相应表格完成横断面设计撰写专题、翻译文献路面结构设计——路面结构选择与结构层厚度计算，软土地基处理方案土石方数量、调配、汇总及其它工程量计算编制施工组织设计编制设计概算撰写设计说明书、专题、翻译英文文献、中英文摘要完善图文，按毕业设计格式统稿，出图，打印论文教研室审查意见：负责人： 年 月 日系部意见： 系主任： 年 月 日青岛理工大学琴岛学院毕业设计（论文）指导书系 部： 土木工程系 专 业： 土。
