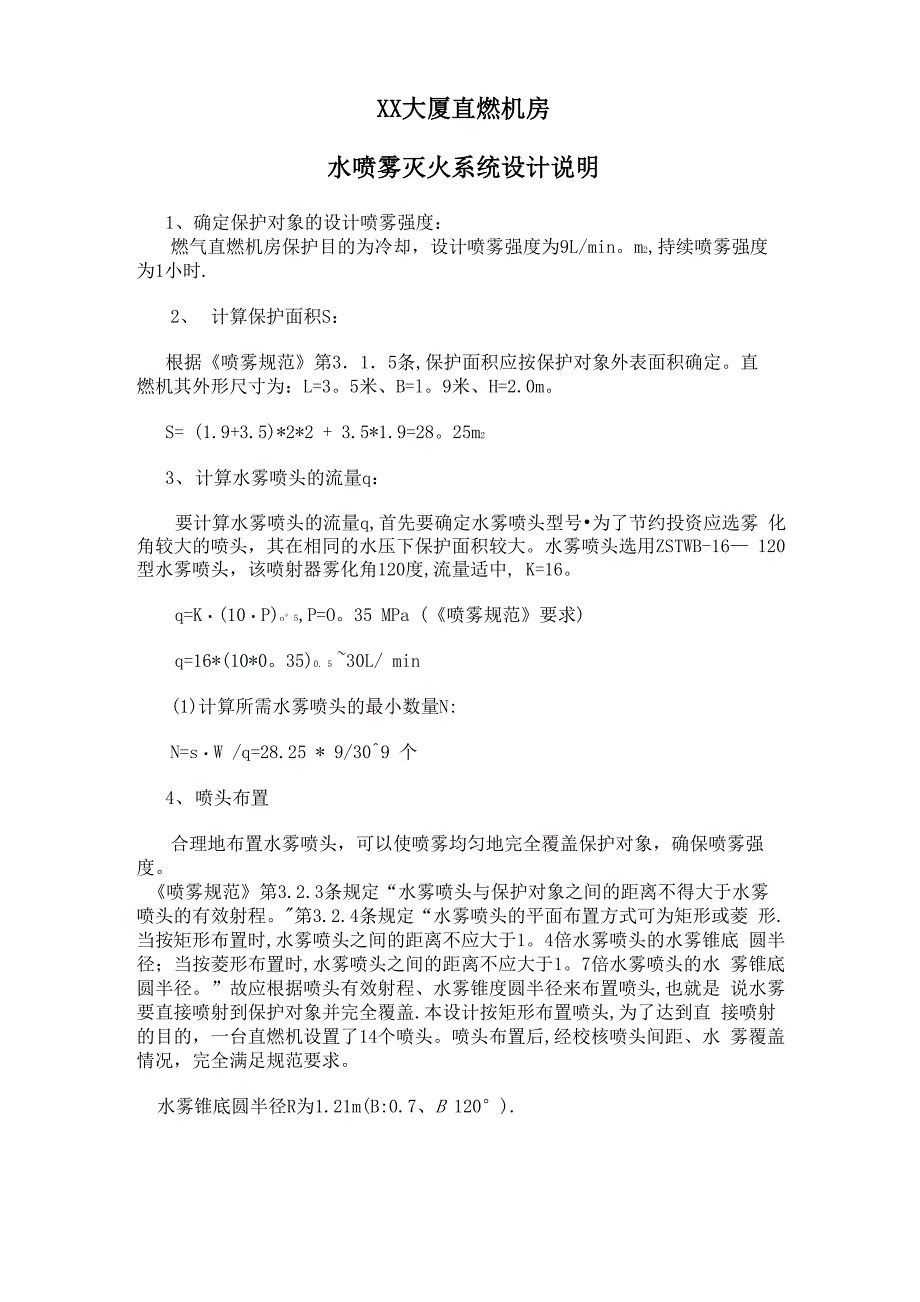

XX大厦直燃机房水喷雾灭火系统设计说明1、确定保护对象的设计喷雾强度：燃气直燃机房保护目的为冷却，设计喷雾强度为9L/minm2,持续喷雾强度为1小时.2、 计算保护面积S：根据《喷雾规范》第3．1．5条,保护面积应按保护对象外表面积确定直燃机其外形尺寸为：L=35米、B=l9米、H=2.0mS= (1.9+3.5)*2*2 + 3.5*1.9=2825m23、 计算水雾喷头的流量q：要计算水雾喷头的流量q,首先要确定水雾喷头型号•为了节约投资应选雾 化角较大的喷头，其在相同的水压下保护面积较大水雾喷头选用ZSTWB-16— 120型水雾喷头，该喷射器雾化角120度,流量适中, K=16q=K・(10・P)o°5,P=O35 MPa (《喷雾规范》要求)q=16*(10*035)0. 5 ~30L/ min(1)计算所需水雾喷头的最小数量N:N=s・W /q=28.25 * 9/30^9 个4、 喷头布置合理地布置水雾喷头，可以使喷雾均匀地完全覆盖保护对象，确保喷雾强度《喷雾规范》第3.2.3条规定“水雾喷头与保护对象之间的距离不得大于水雾 喷头的有效射程"第3.2.4条规定“水雾喷头的平面布置方式可为矩形或菱 形.当按矩形布置时,水雾喷头之间的距离不应大于1。
4倍水雾喷头的水雾锥底 圆半径；当按菱形布置时,水雾喷头之间的距离不应大于17倍水雾喷头的水 雾锥底圆半径故应根据喷头有效射程、水雾锥度圆半径来布置喷头,也就是 说水雾要直接喷射到保护对象并完全覆盖.本设计按矩形布置喷头,为了达到直 接喷射的目的，一台直燃机设置了14个喷头喷头布置后,经校核喷头间距、水 雾覆盖情况，完全满足规范要求水雾锥底圆半径R为1.21m(B:0.7、B 120°).喷头间距应小于1.4R = 14*1.21 = 17m由平面及系统图可知喷头间距全部小于 1.70米5、水泵流量Q=ll*30L/min*14*2=14.4L/S参考文献：1．《水喷雾灭火系统设计规范》2．《建筑给水排水设计手册》3．《建筑设计防火规范》。
