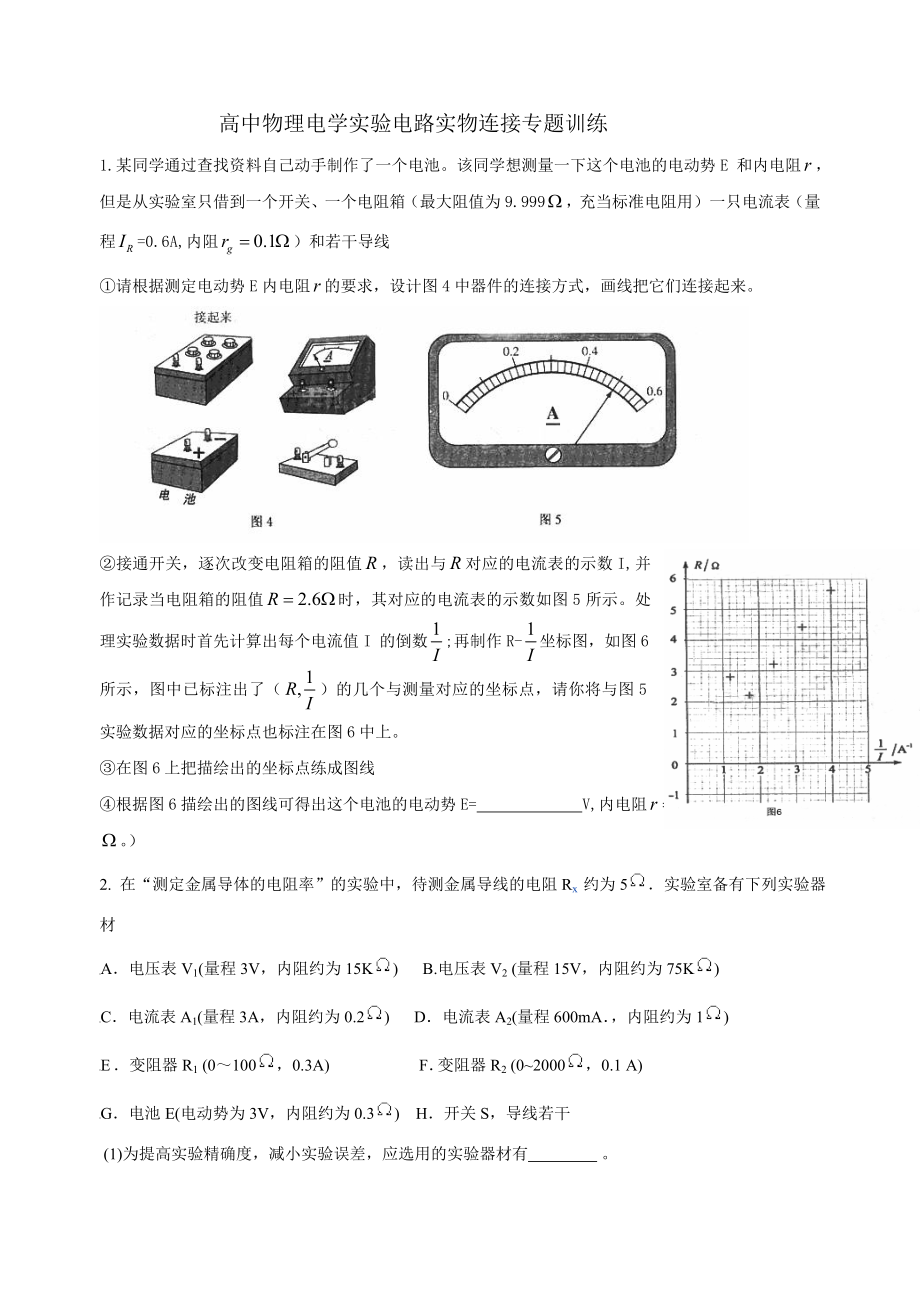

高中物理电学实验电路实物连接专题训练1.某同学通过查找资料自己动手制作了一个电池该同学想测量一下这个电池的电动势E 和内电阻，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999，充当标准电阻用） 一只电流表（量程=0.6A,内阻）和若干导线①请根据测定电动势E内电阻的要求，设计图4中器件的连接方式，画线把它们连接起来②接通开关，逐次改变电阻箱的阻值，读出与对应的电流表的示数I,并作记录当电阻箱的阻值时，其对应的电流表的示数如图5所示处理实验数据时首先计算出每个电流值I 的倒数;再制作R-坐标图，如图6所示，图中已标注出了（）的几个与测量对应的坐标点，请你将与图5实验数据对应的坐标点也标注在图6中上③在图6上把描绘出的坐标点练成图线 ④根据图6描绘出的图线可得出这个电池的电动势E= V,内电阻 2. 在“测定金属导体的电阻率”的实验中，待测金属导线的电阻Rx 约为5．实验室备有下列实验器材A．电压表V1(量程3V，内阻约为15K) B.电压表V2 (量程15V，内阻约为75K)C．电流表A1(量程3A，内阻约为0.2) D．电流表A2(量程600mA．，内阻约为1)E．变阻器R1 (0～100，0.3A) F．变阻器R2 (0~2000，0.1 A)G．电池E(电动势为3V，内阻约为0.3) H．开关S，导线若干 (1)为提高实验精确度，减小实验误差，应选用的实验器材有 。
(2)为减小实验误差，应选用下图中 (填“a”或“b”)为该实验的电原理图，并按所洗择的电原理图把实物图用导线连接起来． (3)若用刻度尺测得金属丝长度为60.00cm，用螺旋测微器测得导线的直径为0.635mm，两电表的示数分别如下图所示，则电阻值为 ，电阻率为 ___________3. 有一根细长而均匀的金属管线样品，横截面如图甲所示此金属管线长约30㎝，电阻约10已知这种金属的电阻率为，因管内中空部分截面积形状不规则，无法直接测量，请你设计一个实验方案，测量中空部分的截面积现已提供有如下器材：毫米刻度尺、螺旋测微器、电压表V（3V,6K）、蓄电池E（6V,0.05）、开关一个，带夹子的导线若干：（1）上列器材中，还缺少电流表和滑动变阻器，现提供以下一些器材供选择，请选出合适的器材，电流表应为 ,滑动变阻器应选用 （只填代号字母）A．电流表A1（600mA, 1.0） B．电流表A2（3A,0.1） C．滑动变阻器R1（2K,0.5A） D．滑动变阻器R2（10,2A）（2）在下面方框中画出你所设计的电路图，要求尽可能测出多组有关数值，并把图乙的实物连成实际测量电路。
（3）实验中要测量的物理量有： ，计算金属管线内部空间截面积的表达式为： 4．在“测定金属的电阻率”的实验中，电阻丝的电阻值约为40～50Ω，可供选择的主要器材如下：Ａ．电压表（内阻20ｋΩ，量程0～10Ｖ）Ｂ．电流表（内阻约20Ω，量程0～50ｍＡ）Ｃ．电流表（内阻约4Ω，量程0～300ｍＡ）Ｄ．滑动变阻器（额定电流1Ａ，阻值为100Ω）Ｅ．滑动变阻器（额定电流0.3Ａ，阻值为1700Ω）Ｆ．电池组（电动势为9Ｖ，内阻为0.5Ω）（1）电流表应选 ，滑动变阻器应选 ．（2）把如图所示的器材连接成测电阻值的实验电路．（3）用螺旋测微器测电阻丝的直径，读数如图所示，则电阻丝的直径ｄ＝ ｍｍ．5．如图所示是“用伏安法测量电阻”实验的电路图，只是电压表未接入电路中．图中是相应的实验器材，其中待测量的未知电阻Ｒｘ阻值约为1ｋΩ，电流表量程20ｍＡ、内阻小于1Ω，电压表量程15Ｖ、内阻约1．5ｋΩ，电源输出电压约12Ｖ，滑动变阻器甲的最大阻值为200Ω，乙的最大阻值为20Ω．（1）在如图的电路图中把电压表连接到正确的位置．（2）根据如图的电路图把图的实物连成实验电路．（3）说明本实验电路中两个滑动变阻器所起的作用有何不同?答：________．6．利用电流表和两个阻值不同的定值电阻，可以测定电源的电动势和内电阻．在所用器材中电流表Ａ量程为0～0．6～3Ａ，定值电阻Ｒ１和Ｒ２的阻值都约在5～10Ω之间．电源为一节干电池，还有开关Ｓ１、单刀双掷开关Ｓ２及电线若干．（1）请按如图所示电路图要求在如图所示实物图上连线． （2）若考虑到电流表内阻ｒＡ对测量的影响，那么测量值与真实值相比，有测______真，ｒ测________ｒ真（选填“＞”、“＜”或“＝”）7.( l )某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为____________mm。
2）右图为一电学实验的实物 连线图该实验可用来测量待测电阻Rx 的阻值（约500 Ω）图中两个电压表量程相同，内阻都很大实验步骤如下：①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端②合上开关SV2V1③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转④记下两个电压表 和 的读数U1和U2V2V1⑤多次改变滑动变阻器滑动头的位置，记下 和 的多组读数U1和U2⑥求Rx的平均值回答下列问题：（Ⅰ）根据实物连线图在虚线框内画出实验的电路图，其中电阻箱符号为，滑动变阻器的符号为，其余器材用通用的符号表示V1V2（Ⅱ）不计电压表内阻的影响，用U1、U2、和R0表示Rx的公式为Rx＝_____________________Ⅲ）考虑电压表内阻的影响，用U1、U2、R0、 的内阻r1、 的内阻r2表示Rx的公式为Rx＝________________________1.解：根据闭合电路欧姆定律，测量电源的电动势和内电阻，需要得到电源的路端电压和通过电源的电流，在本实验中没有电压表，但是可以用电阻箱和电流表串联充当电压表，测量电源的路端电压，通过电流表的电流也是通过电源的电流，所以只需要将电流表和电阻箱串联接在电源两端即可。
实物图的连接如答图4所示由闭合电路欧姆定律有：E =I（R+r+rg），解得：，根据R-1/I图线可知：电源的电动势等于图线的斜率，内阻为纵轴负方向的截距减去电流表的内阻答案：① 见答图4 ②见答图6 ③见答图6 ④1.5（1.46~1.54）；0.3（0.25~0.35）2 答案：(1)A D E G H (2)b 实物连接如图(3)2.4 ；1.27×10—6 Q·m(答1.25×10-6~1.30×106·m均按正确．)3 答案：（1）A\D；（2）电路及实际测量电路如图所示3）用螺旋测微器测横截面边长，用毫米刻度尺金属管线长度，电压表示数，电流表示数4．（1）Ｃ，Ｄ （2）如图所示 （3）5.7005．（1）如图12所示 （2）如图13所示（注：实物图只要与答案图2一致）（3）滑动变阻器甲为粗调；滑动变阻器乙为细调．6（2）＝ ＞7.（1） 4.593 ( 5分4.592 或4.594 也同样给分)（2）（Ⅰ）电路原理图如图所示 （Ⅱ）Rx＝ （3分） （Ⅲ）Rx＝ （4分）。
