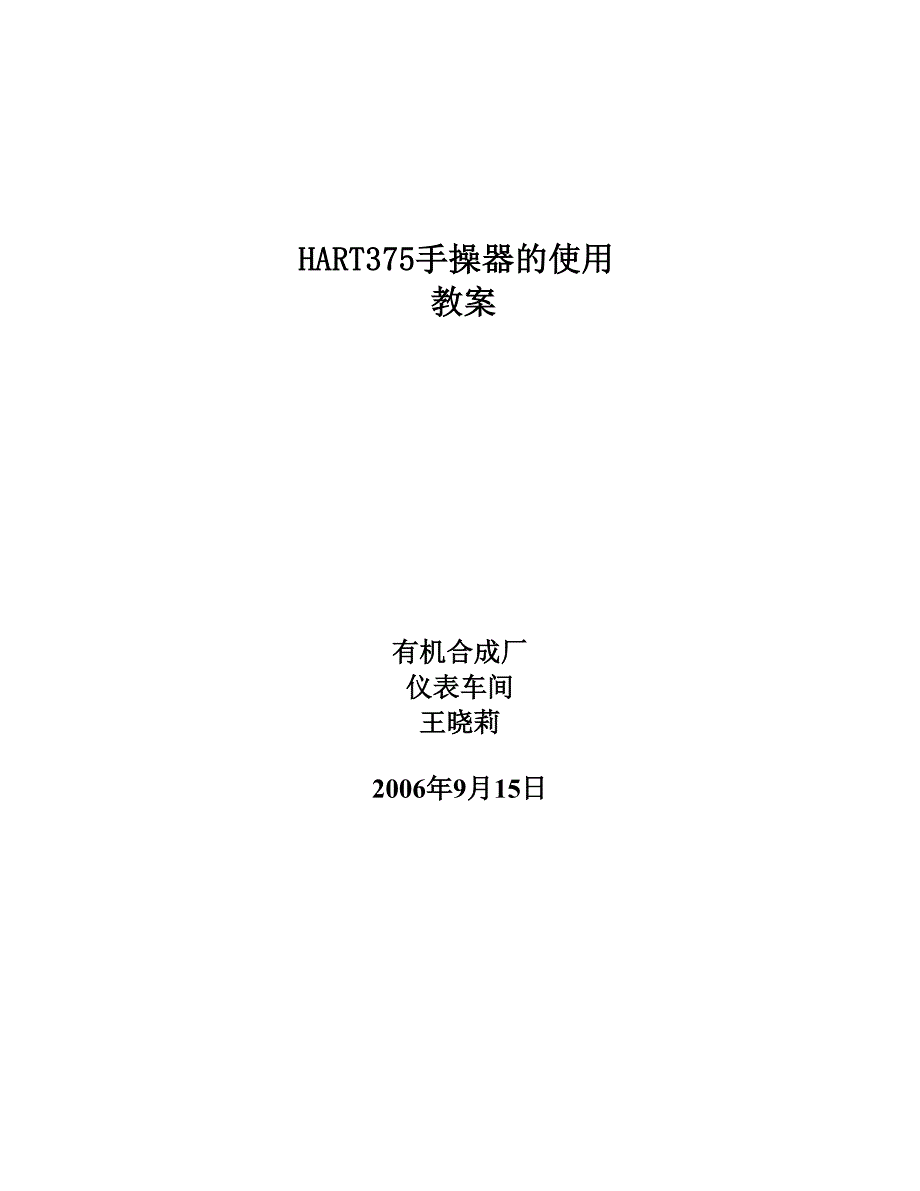

HART375手操器的使用教案有机合成厂仪表车间王晓莉2006年9月15日HART375手操器的使用目录第一节引言1、375特点2、375与275的比较第二节 375基本知识概述1、启动和关闭HART375手操器2、基本性能和功能键区的使用第三节浏览375的主菜单1、启动HART应用2、启动现场总线应用3、运行Setting菜单4、与PC的通讯5、使用ScratchPad应用程序第四节 HART功能1、启动HART应用程序2、离线操作3、操作4、查看Utility菜单第五节 HART375手操器常见故障处理方法1、死机情况的关机方法2、点触笔无法对手操器进行操作 3. 经常死机及进入Hart出错的解决方法－RE-FLASH操作 4. 破坏及恢复注册表5、HART协议故障排除表第六节 用HART375手操器 实际操作讲解对现场变送器进行参数设定修改及下装数据第七节 用HART375手操器实际操作第八节 用HART375手操器实际操作教学目的：通过学习HART375手操器的使用，提高对兼容HART协议的仪表的维护水平教学重点：浏览375的主菜单，HART功能教学难点：HART功能的操作HART375手操器使用第一节引言375是在275成功应用的基础上发展起来的，因而它具有更为强大的功能，方便在现场的操作。
在用户界面上，基本延用了275的设计，但加强了用户喜爱的导航功能此外，375的触摸屏更大了，可以支持HART版本6， 并能通过英特网就地升级· 375的特点375现场通讯器可以在Windows CE实时操作系统下运行显示尺寸比275大70%，它的自动调光技术使您无论是在阳光下还是在普通光线中都能清晰地读取信息，同时375还新增了多级背光调节功能，即使是在昏暗的灯光条件下，也能正常显示它的触摸感应显示和加大的导航按纽令使用更为快捷方便· 375 与275的比较 375 现场通讯器的处理器速度比275快20倍，内存32兆是275的64倍组态扩展模块包含了上百个可读取的设备组态信息电池用完后可在2小时之内充满，时间比275快8倍· 升级方便随时更新 375现场通讯的另一优越性是它可以通过英特网就地升级这就意味着无需再将手操器送往指定地点安装设备驱动仪表供应商不断地推出新的HART和基金会现场总线设备，并增加现有设备的功能保持设备的信息更新是您所面临的一大挑战现在有了方便的升级功能，保证通讯器获得最新的设备描述就变得十分简单了，您只需从英特网上下载这些设备描述就可以升级 375现场通讯器了。
275 HART 通讯器与375 现场通讯器的比较 275 HART 通讯器375 现场通讯器软件特征 支持HART 设备√√ 支持FOUNDATION fieldbus 设备 √ 软件的现场升级 √ 设备描述的现场升级 √ 商业操作系统 √(Win CE 3.0) HART 回路诊断 √ Ff 回路诊断 √ 获得档案记录数据 硬件特征 处理器68HC05 @ 4 MhzSH3 @ 80Mhz 应用内存500 Kbyte32 Mbyte 移动内存12 Mbyte32 Mbyte 扩展内存 128 Mbyte IrDA 接口 √ 屏幕 尺寸 (直径)2.8 inch3.8 inch 面积8.4 sq. inch14.6 sq. inch 分辩率8 x 22 chars14 x 40 chars 触摸屏 √ 图像功能 √ (1/4 VGA) 背光显示 √ 电池 /功率 电池充电时间16 小时1-2 小时 智能功率指示器 √ 可使用碱性电池√ 可在 IS 地区换电池 √批准证书及认证 FM√√ CSA√√ CE√√ CENELEC√√ ATEX √ FISCO √第二节 基本知识概述 HART(Highway Addressable Remote Transducer)即高速可寻址远程变送协议，是一种工业标准。
HART协议是一个定义在智能现场设备和使用传统的4-20mA连线的控制系统间的通讯协议是过程工业中最广泛的通讯协议之一1、 启动375型现场通讯器 按住开/关键，直至多功能LED指示灯闪烁，表明装置已经上电（大约两秒钟）在启动完成后将显示375的主菜单 可以选择： • 启动HART• 基金会现场总线应用程序 • 组态/查看设置 • 进入PC控制方式 • 启动ScratchPad应用程序 关闭 当应用程序打开时，开/关键被禁止使用开/关键之前，您必须退出375的主菜单如要关闭375型现场通讯器，可按住开/关键直至其显示关闭（大约三秒钟） 2、基本性能和功能 键区的使用 375型现场通讯器的键区和触摸屏具备多种功能 开/关键 开关键（ ）用于375型现场通讯器的上电和断电 同时按住背光调节键和功能键，直至显示关闭，您也可以关断375型现场通讯器的电源其操作机理是通过硬件关断电源（类似于通过开关关断PC的电源）该方法可以关断375型现场通讯器的电源，但是为非推荐方案 箭头导航键 四个箭头导航键可便于您在应用菜单栏中移动。
按右箭头的导航键（ ）可以进入某一菜单的具体选项 回车键 回车键（ ）确认您执行的选定项或完成编辑动作，它不提供菜单结构的导航例如，当您选定（突出显示）Cancel（取消）按钮，按下回车键时，您将闭关特定的窗口 Tab键 Tab键（ ）便于您在选定的控制项间切换 字母数字按键区 字母数字按键区可以选择字母、数字和其他字符，例如标点符号它可以执行数字或字母模式的选项和数据输入处于字母数字模式时，要输入文本，可多次快速按下键区按钮，在选项间切换，从而选定相应的字母或数字例如，要输入字母Z，可快速按下键9四次；参见图 键区按钮功能示例 背光调节键 背光调节键（ ）可用于调节显示的强度有四种设置背光会影响375型现场通讯器的电池使用时间强度较高时，电池使用时间较短；功能键 功能（ ）键允许您使能选定键上的不同功能键上的灰色字符表明为切换功能使能时，黄色多功能灯点亮并且可以在软输入面板（SIP）上发现指示按钮如果功能键使能，再次按该键将禁止其功能 多功能LED 多功能LED便于您识别375型现场通讯器的不同状态；详情可参见下表 . 多功能LED 过程显示绿色375型现场通讯器电源接通。
绿色闪烁375型现场通讯器处于节电模式，显示关闭绿黄色功能键使能绿黄闪烁开/关键按下的时间足以接通电源 使用触摸屏 利用触摸屏可以选择和输入文本选择菜单项或激活控制时，可按窗口一次要进入菜单项，可快速按两次 使用后退箭（ ）返回前一个菜单利用触摸屏右上方的终止按钮（ ）可以结束应用 使用软输入面板（SIP）键盘 SIP键盘支持利用触摸屏输入字母数字第三节查看375的主菜单 375的主菜单允许您执行如下操作：运行HART应用、启动现场总线应用、 运行设置菜单、与PC通信，以及启动ScratchPad应用 1、HART Application启动HART应用 从375的主菜单上双击HART Application运行HART应用启动时，HART应用将自动轮询设备 2、FOUNDATION Fieldbus Application启动现场总线应用 从375的主菜单上双击Foundation Fieldbus Application运行现场总线应用 3、Settings 运行设置菜单 从375的主菜单中选择Settings。
从设置菜单中选择所需的设置项 About 375 关于375 关于375中允许您查看当前375型现场通讯器的软件所有权版本Back Light背光 背光设置允许您调节显示的亮度调节背光时，自左向右拖动滑块找到适当的背光位置时，选择OK，SET DEFAULT（设置为缺省值）时，启动时将保持此设置，或按下CANCEL，不保存修改值退出 Clock时钟 时钟设置允许您设置375型现场通讯器的日期和时间利用下拉菜单组态日期组态时间时，突出显示相应的时间域，并利用箭头滚动，直至找到准确的时间选择OK关闭该窗口 Contrast对比度 对比度设置允许您调节显示屏的亮度和暗度调节对比度时，自左向右拖动滑块当您移动滑块时，窗口将自动调节对比度找到适当的对比度时，选择OK，SET DEFAULT（设置为缺省值）时，启动时将保持此设置，或按下CANCEL，不保存修改值退出 Event capture事件捕获 事件捕获设置允许您打开和关闭事件捕获功能，同时还允许您删除事件捕获文件（.rec）事件捕获是一种发生在375型现场通讯器和设备之间通信、输入和屏幕输出的记录 在设置菜单中按相应的单选按钮，可以激活事件捕获。
选中时，单选按钮将以亮白色突出显示要删除事件捕获，可按下DELETE EVENT FILE（删除事件文件）按钮 事件捕获功能激活时，启动HART应用将激活事件捕获对话框，它要求您输入文件名输入文件名后按下OK文件将保存到默认位置 事件捕获有助于故障排除 A． 创建事件捕获 B． 利用编程工具将事件捕获传送给PC；更为详尽的信息可参见编程工具的帮助 C． 将事件捕获以E-mail方式发送给技术支持人员，他们可根据此信息分析具体的通信 License证书 当您给375型现场通讯器上电并打开证书设置菜单时，可以看到证书证书设置允许您查看系统卡上的证书Memory内存 内存设置允许您查看系统卡、内部闪存、RAM和扩展模块（如果安装）的可用空间 Power电源 电源设置允许您指定电源管理和查看电池/充电状态Touch Screen Alignment触摸屏对齐 触摸屏对齐设置允许您校准触摸屏的显示在窗口的各位置准确地按紧十字准线连续移动直至触摸屏对齐触摸屏对齐后，下次启动时将保持当前设置 返回到375主菜单 如果您要返回到375主菜单，双击Exit to 375 Main Menu 4、Listen For PC与PC的通信 与PC的IrDA通信。
