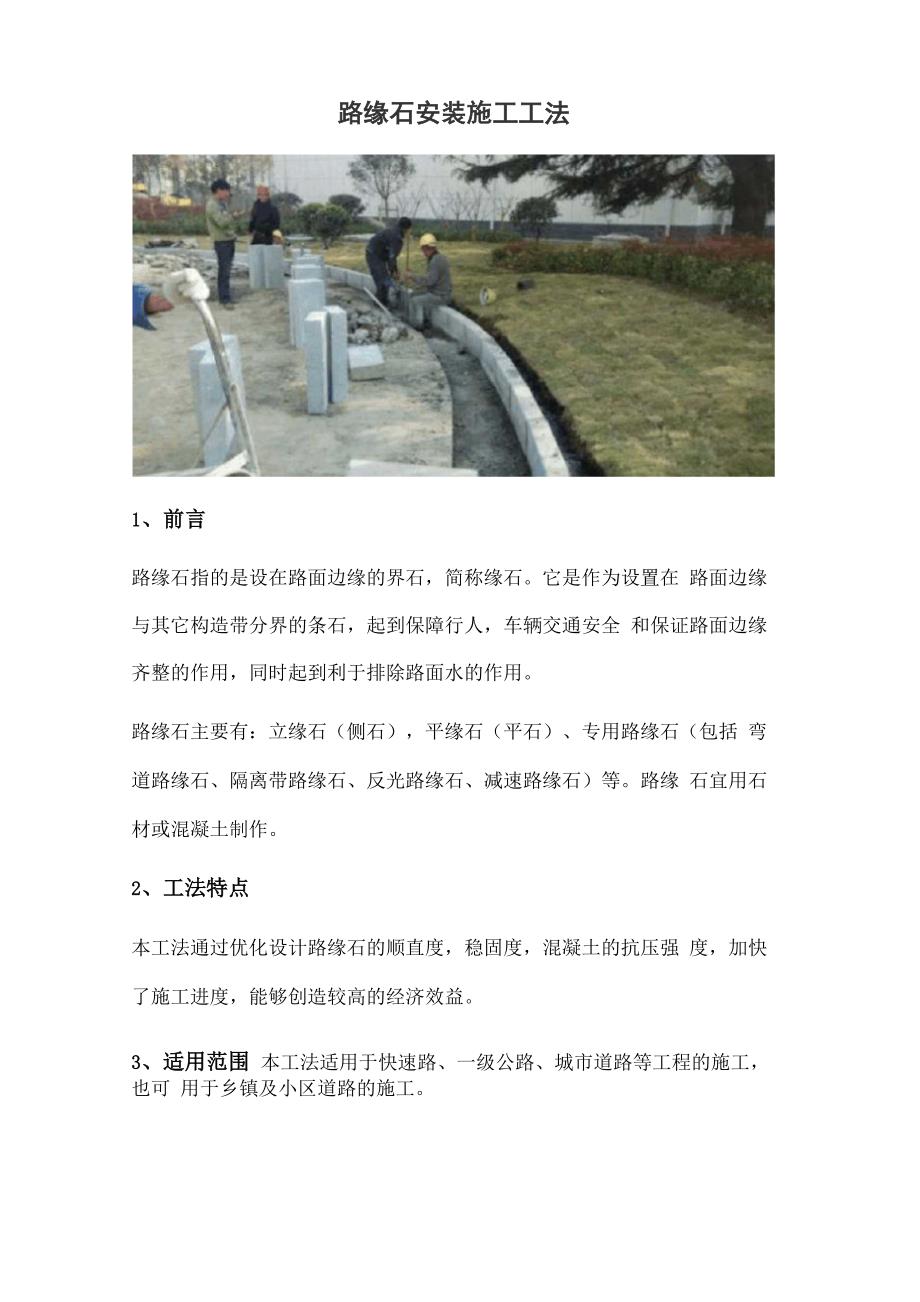

路缘石安装施工工法1、前言路缘石指的是设在路面边缘的界石，简称缘石它是作为设置在 路面边缘与其它构造带分界的条石，起到保障行人，车辆交通安全 和保证路面边缘齐整的作用，同时起到利于排除路面水的作用路缘石主要有：立缘石（侧石），平缘石（平石）、专用路缘石（包括 弯道路缘石、隔离带路缘石、反光路缘石、减速路缘石）等路缘 石宜用石材或混凝土制作2、工法特点本工法通过优化设计路缘石的顺直度，稳固度，混凝土的抗压强 度，加快了施工进度，能够创造较高的经济效益3、适用范围 本工法适用于快速路、一级公路、城市道路等工程的施工，也可 用于乡镇及小区道路的施工4、工艺原理4.1通过确定合理的施工工艺和顺序，保证工程质量、加快施工 速度5 、施工工艺流程及操作要点5.1 施工工艺流程5.1.1工艺流程路缘石预制一运输一施工放样一路缘石垫层浇筑一路缘石安装一靠背浇注一养生5.1.2混凝土路缘石质量要求：采用C30混凝土的立沿石，其成型的表面应平整、棱角整齐、无 裂纹、色泽一致其外形尺寸应符合设计要求，允许偏差应符合 下表的规混凝土路缘石外观质量允许偏差表项目q允许偏差#皱棱掉建影响顶面或正侧面的硕坏最大投影只_寸(mm) 1W1异面屋非贯—最大投翳尺寸(mm) p<1可变曲死厌〈皑次》及.表囱暗忒最入心积Cm J 口费穿裂纹，不允许，分室不允许r些差:、余隹q不明显95.2 操作要点测量放线：核对道路中心线无误后，依次丈量出路面边界，进行 路边线放样，定出边桩以控制方向和高程。
直线段的边桩与边桩 间可拉施工线作准绳，桩距为10m；曲线弯道及交叉路段均按设 计半径，加密边桩，桩距为5m，路口桩距为1〜5m，保证曲线圆 弧尺寸宜用全站仪、经纬仪、水准仪测设路缘石安装: 钉桩挂线后，沿基础一侧把路缘石依次排好安装路缘石之前，先支模浇筑100mm厚C15混凝土垫层，再拌制1： 2砂浆铺底，砂浆厚30mm，按放线位置安装路缘石10珊制 jsn—LW映一 3D足精石地旋筑 事先计算好每段路口路缘石块数，砌筑时路段短时由一侧路口切 点安砌到另一侧路口切点；路段长时由中间向两端铺砌与路口异 型缘石顺接路缘石调整块应作机械切割成型或以现浇同强度等 级混凝土制作，不得用砖砌抹面方式做路缘石调整块，雨水口处 的路缘石应与雨水口配合施工，相邻路缘石缝隙用8mm厚铁板或 塑料板控制，相邻路缘石的缝隙应均匀一致路缘石安装后，必须再挂线，调整路缘石至顺直、圆滑、平整， 对路缘石进行平面及高程检测，当平面及高程超过标准时应进行 调整无障碍路缘石应按设计要求安装路缘石安装合格后及时 采用C15混凝土进行后背浇筑和水泥砂浆勾缝，以保证路缘石稳 定采用湿法养生3天，其间应防止碰撞路缘石安装的基本要求：路缘石稳固，并应做到线条平直、曲线 圆顺，表面洁净不被污染，路缘石的勾缝应严密。
路缘石混凝土 抗压强度符合设计要求6、材料与设备6.1材料路缘石材质要求：路缘石采用C30混凝土加工而成，混凝土强度 必须满足要求，要求其色泽均匀，表面无裂纹，棱角完整，外观 一致，无明显斑点、色差，装卸时不准摔、砸、撞、碰，以免造 成损伤6.2 劳动组织本工法的劳动组织应配备的技术管理及操作人员如表 6.2.1表6.2.1劳动组织序号-工种〃人数"序乐工种-人数』1-项目经理'-1人卜5卜质融员卜1人「技术负责人「1人q机械操作人员q4人「测量泉2人qrr i路缘石安装技术工4人「4-施工员+2人卜8卜普工―8人F6.3机具设备本工法应根据工程实际情况，选用叉车、运输车、小型自卸车、搅拌机等设备，如表6.2.2表6.2.2机具设备序号口名称口序号*名称#h叉车］小型自卸车』2『运输轧搅拌机『切割机炉振动棒『7、质量控制7.1质量标准《市政道路工程施工质量验收标准》(J10986—2007/XJJ030 —2006)《城镇道路工程施工与质量验收规范》CJJ1—2008路缘石允许偏差表序号q项 目「允许偏差(mm) j检验频率#检验方法乎范围q点数」直顺度『IOOuh拉20e小线量取较大值甲小相邻块高差q20m#L用塞尺量取胶大值「3#缝宽#±3。
20呼1胸用尺量取较大值心4卜路缘石顶面高程.±10-20cjtplr用尺量取较大值甲5#路绿石外露尺寸#土 ICf20m1 a用尺量取较大值「注：1.随机抽样中，量三点取最大值;2.曲线段缘石安装的圆顺度允许偏差结合工程具体制定7.2质量控制措施7.2.1制定质量安全管理办法，并以文件形式下发，项目部经理 负责检查落实7.2.2根据施工段的地质地形条件，制定合理的施工方案7.2.3成立以项目经理为组长的质量管理小组，分工明确，责任 到人加强对施工人员进行质量教育、技术交底，明确质量标准 和施工工艺，保证施工质量8、安全措施8.1开工前，对全体人员进行安全生产教育，安全员进行施工安 全检查；8.2机械操作手要严格执行操作规程，确保各种设备、车辆安全 运行；8.3做好劳保工作，配齐劳保用品，确保职工的人身安全；8.5及时进行检查，消除隐患，防患于未然； 8.6临时防护措施应与永久防护工程相结合。
