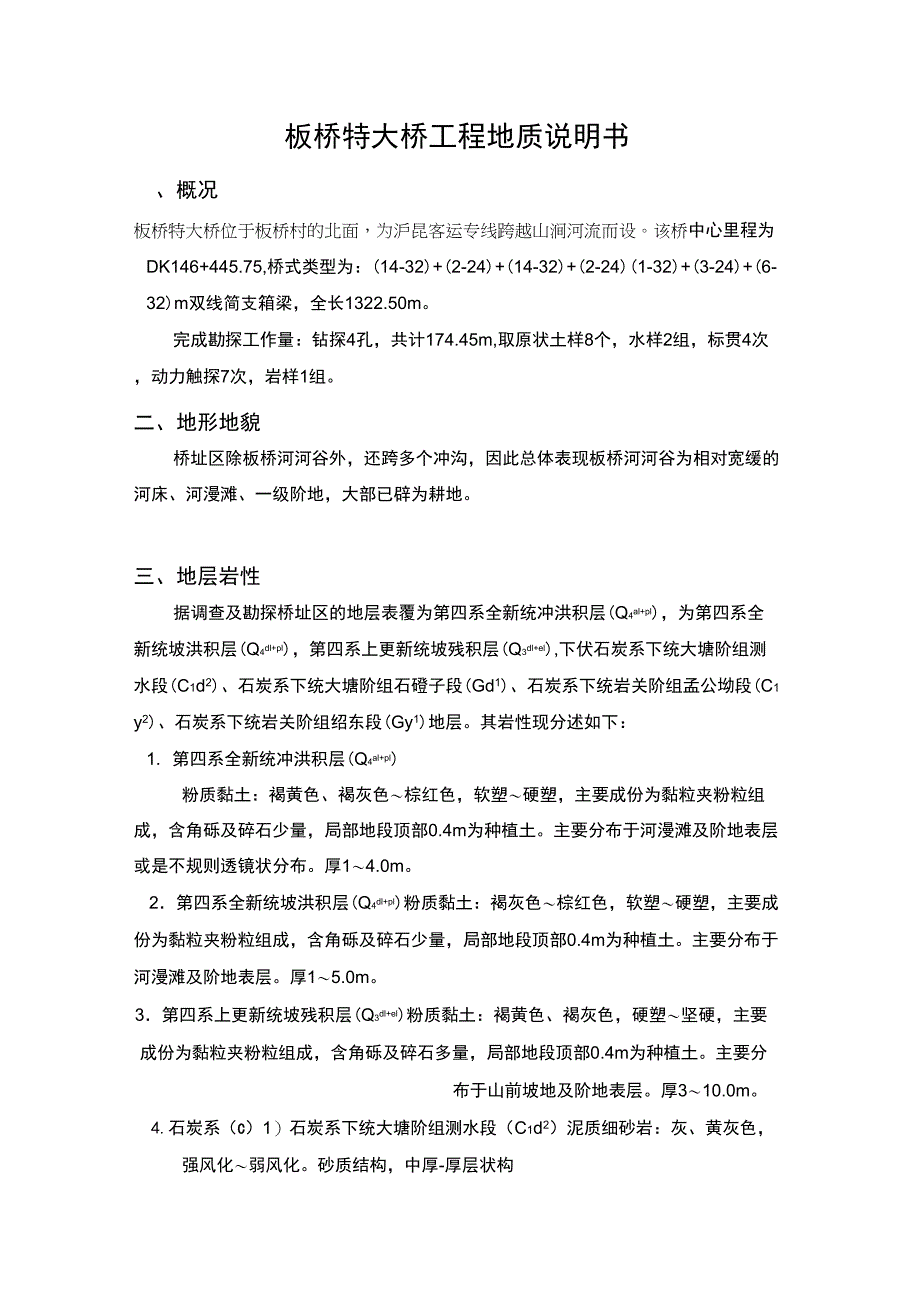

板桥特大桥工程地质说明书、概况板桥特大桥位于板桥村的北面,为沪昆客运专线跨越山涧河流而设该桥中心里程为DK146+445.75,桥式类型为:(14-32)+(2-24)+(14-32)+(2-24)(1-32)+(3-24)+(6-32)m双线简支箱梁,全长1322.50m完成勘探工作量:钻探4孔,共计174.45m,取原状土样8个,水样2组,标贯4次,动力触探7次,岩样1组二、地形地貌桥址区除板桥河河谷外,还跨多个冲沟,因此总体表现板桥河河谷为相对宽缓的河床、河漫滩、一级阶地,大部已辟为耕地三、地层岩性据调查及勘探桥址区的地层表覆为第四系全新统冲洪积层(Q4al+pl),为第四系全新统坡洪积层(Q4dl+pl),第四系上更新统坡残积层(Q3dl+el),下伏石炭系下统大塘阶组测水段(C1d2)、石炭系下统大塘阶组石磴子段(Gd1)、石炭系下统岩关阶组孟公坳段(C1y2)、石炭系下统岩关阶组绍东段(Gy1)地层其岩性现分述如下:1. 第四系全新统冲洪积层(Q4al+pl)粉质黏土:褐黄色、褐灰色〜棕红色,软塑〜硬塑,主要成份为黏粒夹粉粒组成,含角砾及碎石少量,局部地段顶部0.4m为种植土。
主要分布于河漫滩及阶地表层或是不规则透镜状分布厚1〜4.0m2.第四系全新统坡洪积层(Q4dl+pl)粉质黏土:褐灰色〜棕红色,软塑〜硬塑,主要成份为黏粒夹粉粒组成,含角砾及碎石少量,局部地段顶部0.4m为种植土主要分布于河漫滩及阶地表层厚1〜5.0m3.第四系上更新统坡残积层(Q3dl+el)粉质黏土:褐黄色、褐灰色,硬塑〜坚硬,主要成份为黏粒夹粉粒组成,含角砾及碎石多量,局部地段顶部0.4m为种植土主要分布于山前坡地及阶地表层厚3〜10.0m4.石炭系(C)1)石炭系下统大塘阶组测水段(C1d2)泥质细砂岩:灰、黄灰色,强风化〜弱风化砂质结构,中厚-厚层状构造局部夹砂质页岩,薄层状含菱铁矿结核夹无烟煤薄层产状:14225°2)石炭系下统大塘阶组石磴子段(C1d1)灰岩:深灰色,弱风化隐晶质结构,中厚〜厚层状构造,方解石脉呈网状分布,岩溶发育,有溶洞出现泥质灰岩:深灰色〜灰黑色,弱风化隐晶质结构,中厚〜厚层状构造,局部泥质呈条带状分布产状:140°Z20°3)石炭系下统岩关阶组孟公坳段(C1y2)灰岩:灰黑色,弱风化隐晶质结构,中厚〜厚层状构造,方解石脉呈网状分布,岩溶发育,有溶洞出现。
产状:70°Z60°泥质灰岩:深灰色〜灰黑色,弱风化隐晶质结构,中厚〜厚层状构造,局部泥质呈条带状分布砂质页岩:灰黑色,强风化〜弱风化砂质结构,页理构造局部夹泥质粉砂岩薄层4)石炭系下统岩关阶组绍东段(C1y1)泥质砂岩:浅黄色〜灰黄色,强风化〜弱风化砂质结构,中〜厚层状构造灰岩:灰色〜深灰色,弱风化隐晶质结构,中厚〜厚层状构造,方解石脉呈网状分布,岩溶发育,有溶洞出现产状:65°Z35°泥质灰岩:深灰色〜灰黑色,弱风化隐晶质结构,中厚〜厚层状构造,局部泥质呈条带状分布四、地质构造桥址区位于一宽缓背斜的东翼,岩层总体呈一单斜构造岩层产状:140°/20°、70°/60°、65°/35°桥址区内有二条断层通过,分别是:位于:DK146+080处有一断层,产状为:115°/60°,推测为正断层位于:DK146+440处有一断层,产状为:200°/75°,推测为逆断层五、工程地质条件1.岩土施工工程分级及岩土基本承载力(T0(kPa)见下表:岩土稠度状态岩土施工岩土基本承载力名称(岩层风化程度)工程分级(T0(kPa)粉质黏土软塑〜硬塑n140-180泥质砂岩强风化IV400泥质砂岩弱风化V800砂质页岩弱风化/强风化V/川800/400灰岩弱风化V1200泥质灰岩弱风化/强风化V/V1000/5002. 桥址区土壤最大冻结深度为0.05m。
根据GB18306-2001《中国地震动参数区划图》,本区地震动峰值加速度0.05g(地震基本烈切度),地震动反应谱特征周期为一区4、根据钻孔的现场等效剪切波速测试Vs=441.7m/s,判定桥址区的场地土类型为中硬土,场地类别为n类场地5、岩溶:桥址区泥质灰岩和灰岩属岩溶发育区域,发育等级为中等六、水文地质条件桥址区地表水为板桥河,位于DK146+350处河面宽1.0至3.0米,水深0.5〜1.5m,流量约0.4m3/秒地下水为第四系孔隙潜水及少量基岩裂隙水,主要受大气降水、地表水和地下迳流补给,勘测期间潜水埋深1.0〜3.0m,地下水季节性变幅2〜3m各地层渗透系数如下:岩土名称粉质黏土砂质页岩石灰岩泥灰岩、泥质灰岩泥质砂岩K(m/d)0.1302030第3页共4页经取地下水化验分析,地下水对混凝土无侵蚀性七、工程措施建议1、桥梁基础类型:基础宜置于稳定的弱风化岩层之中;桥墩可采用桩基础,桩基础桩尖宜置于稳定的弱风化岩层2、施工时应加强验槽,加强基坑支护及排水设计时应注意局部岩溶发育的影响,以确保桩端的稳定性3、岩溶发育区灌注混凝土时应注意浆液流失4、本区段有二条断层通过,断层位于桥址的中间部位,建议该部位桩基础应放置在断层的下盘岩层上。
5、在断层处此处施工时,除做好基坑支护外,断层裂隙水具定承压力施工过程中要注意水位的变化,采取有利措施防止水位突出,影响施工。
