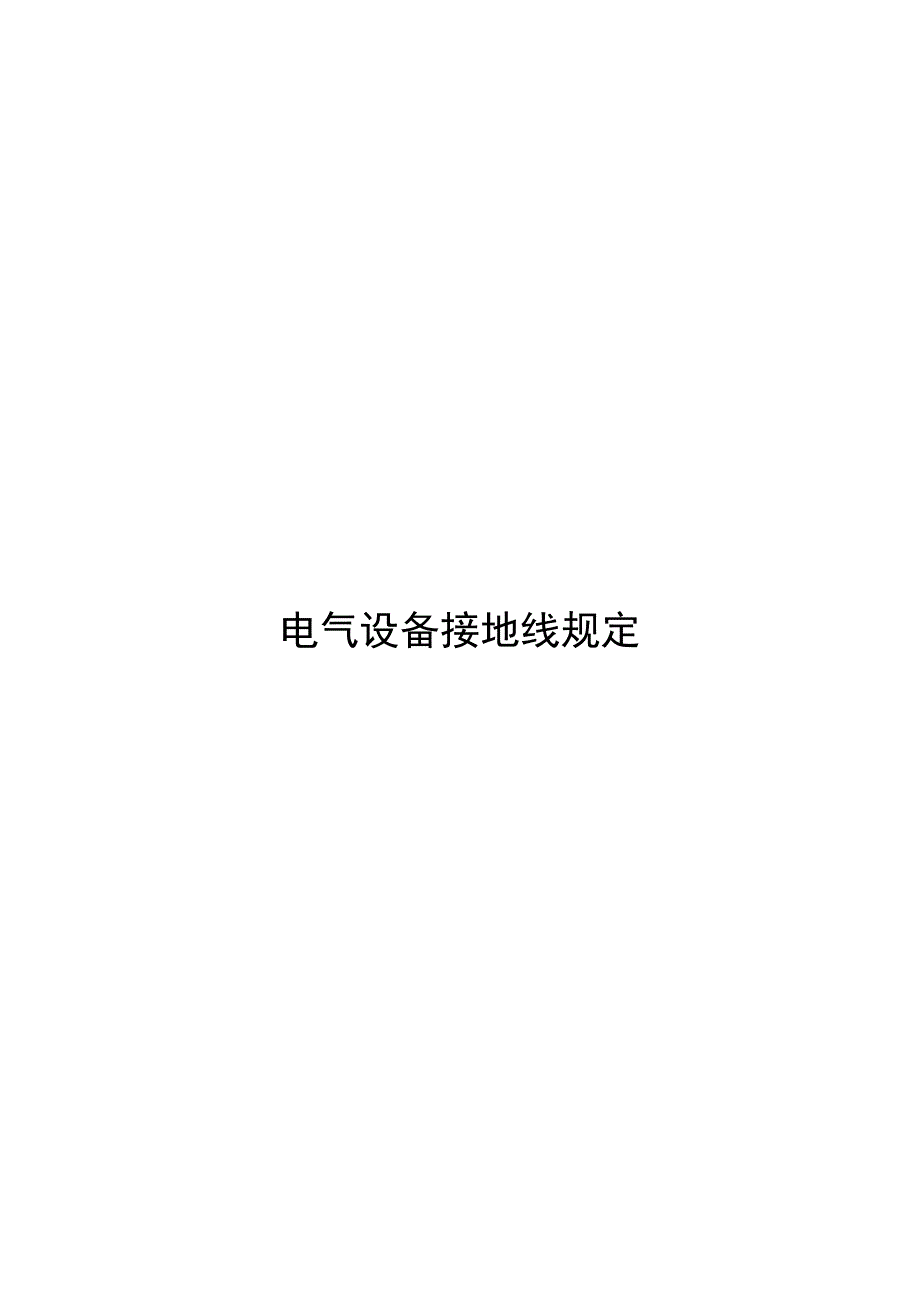

电气设备接地线规定一．电气设备接地的有关要求1．下列设备应保护接地：a)电流互感器二次线圈b)配电盘、控制盘的外壳c)电动机的外壳d)电缆接头盒的外壳及电缆的金属外皮e)开关及其传动装置的金属底座或外壳f)高压绝缘子及套管的金属底座g)室内外配线的金属管道2．接地线截面积的要求；a)扁铁：截面 室内 S>60mm2 室外 S>100 mm 2 b)圆钢：直径 室内 Ф>6mm 室外 Ф>8 mm c)钢管：壁厚 室内 δ>2.5 mm 室外 δ>2.5 mmd)380V 配电箱、检修电源箱、照明电源箱接地应：铜裸线：截面 S>4 mm 2 铝裸线：截面 S>6 mm 2有绝缘铜线：截面 S>2.5mm2 有绝缘铝线：截面 S>4mm2 e)工作接地与保护接地的干线允许合用，但其截面不得小于相线截面的二分之一3.接地线的敷设：a)每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置b)接地线应按水平或垂直敷设，在直线段上不应有高低起伏及弯曲等情况c)接地线离地面距离宜为 250--300mm 。
d)工作接地用黄绿相间的条纹涂在表面，保护接地应用黑色涂在表面上，设备中性线宜涂淡篮色标志e)设备接地螺丝应有代号为 “ 〨”标示牌f)不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线g)接地线不应作其他用途4.接地线的连接：a)地线焊接时；扁铁为其宽度的 2 倍圆钢为其直径的 6 倍圆钢与扁铁连接时，长度为圆钢的 6 倍b)铜、铝线用固定螺丝压接，不得缠绕连接采用扁铜软线作接地线时,要求长短适宜，并压接线鼻子与接地螺丝连接5.设备接地线可利用下列接地体接地，a)建筑物的金属结构（梁、柱等）及混凝土结构内部的钢筋b)与接地干线可靠连接的电缆管二．电动机接地的有关要求1.电动机接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽可能采用自然接地体接地，或使用扁铜线作为接地线2.接地线的规格a)采用扁铁时，截面大于 60mm2，厚度大于 3mmb)低压电动机接地线采用裸铜导线时截面不小于 16mm2，采用有绝缘外皮的铜线时截面不小于 6mm2 c)外壳上有接地螺丝的电动机，接地线必须与接地螺丝连接d)外壳上无接地螺丝的电动机，要求在电动机外壳适当位置加装接地螺丝与接地线相连接。
e)与接地的机座之间有可靠电气接触的电动机外壳可不接地f)接地线布置应整齐、美观三．配电盘接地的有关要求：1.配电盘接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽可能采用自然接地体接地，或使用软铜线作为接地线2.接地线的规格a)采用扁铁时，截面大于 60mm2，厚度大于 3mmb)低压配电盘接地线采用裸铜导线时截面不小于 6mm2，采用有绝缘外皮的铜线时截面不小于 4mm23.外壳上有接地螺丝的配电盘，接地线必须与接地螺丝连接4.外壳上无接地螺丝的配电盘，要求在配电盘外壳适当位置加装接地螺丝与接地相线连接5.与接地体有可靠电气接触的配电盘外壳可不接地6.接地线布置应整齐、美观补充：下列部分也应接地：7.电器和照明设备的外壳；8.屋内外配电装置的金属构架及带电部分的金属遮拦四、接地线的检查：1.设备运行期间由运行人员检查电气设备接地线与地网、电气设备连接良好，无断裂等使接地线截面减小的情况，否则按缺陷对待；2.设备检修进行验收时，必须检查电气设备接地线状况良好；3.设备部应定期进行电气设备接地情况进行检查，发现问题及时通知整改；4.电气设备的接地电阻，应按照不超过周期规定或设备大小修时检修监测，发现问题及时分析原因并进行处理；5.高压电气设备接地及接地网的接地电阻由设备部按照《电力设备交接和预防性试验规程》进行，低压电气设备接地由设备所辖部门进行；6.接地电阻标准：一般情况下，接地装置的接地电阻应符合下式式中： R——考虑到季节变化的最大接地电阻，Ω； I——计算用的流经接地装置的入地短路电流，A。
公式(5)中计算用流经接地装置的入地短路电流，采用在接地装置内、外短路时，经接地装置流入地中的最大短路电流对称分量最大值，该电流应按 5～10 年发展后的系统最大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流当接地装置的接地电阻不符合式(1)要求时，可通过技术经济比较增大接地电阻，但不得大于 10Ω7.测量方法：8.1 测试前应与被试设备保持足够安全距离，防止误碰带电和旋转部位，且由两人进行8.2 测试前应选用万用表的电阻档，把表的两个表笔短接，校准表电阻档指示为 08.3 将表笔一端接地线，另一端与设备接地专用端子连接8.4 当被试设备没有专用接地端时，表笔的另一端应在电气设备的外壳或金属构件进行测量8.5 接地端必须选择主接地网或与主接地网可靠连接处，并除掉表面氧化物接触良好8.6 应在表计指示稳定后读取数值，接地电阻值应符合规程规定8.7 测试数值应与历年数值比较注：参考资料1、 《电气装置安装工程接地装置施工及验收柜范》2、 《电力建设安全工作规程》3、 《接地装置》危险区域电气设备清单区域名称： 区域编号：序号 设备名称 设备编号123456789101112131415161718192122。
