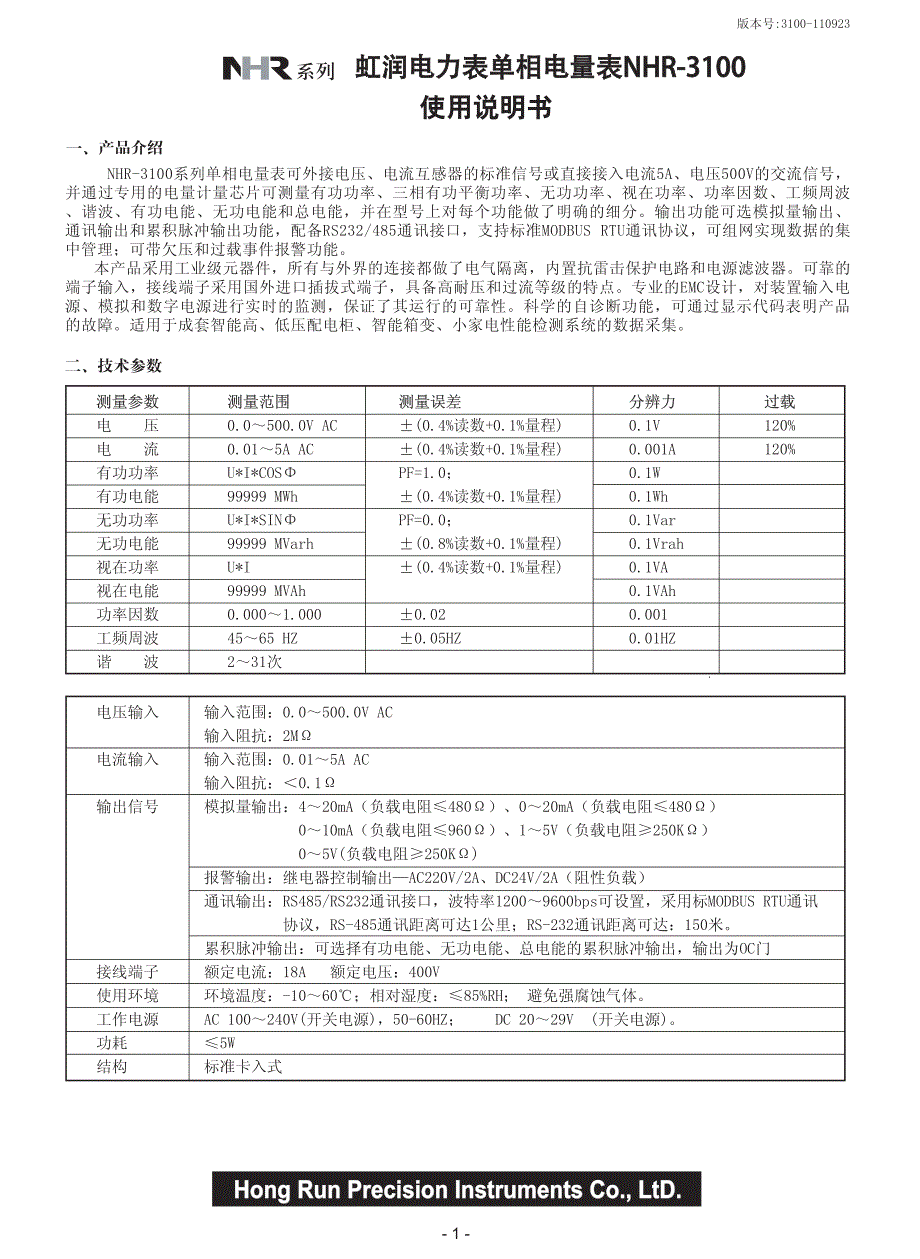

1 -系列使用说明书NHR-3100系列单相电量表可外接电压、电流互感器的标准信号或直接接入电流5A、电压500V的交流信号，并 通过专用的电量计量芯片可测量有功功率、三相有功平衡功率、无功功率、视在功率、功率因数、工频周波、谐波、有功电能、无功电能和总电能，并在型号上对每个功能做了明确的细分输出功能可选模拟量输出、通讯输出和累积脉冲输出功能，配备RS232/485通讯接口，支持标准MODBUS RTU通讯协议，可组网实现数据的集中管理；可带欠压和过载事件报警功能本产品采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器可靠的端子输入，接线端子采用国外进口插拔式端子，具备高耐压和过流等级的特点专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性科学的自诊断功能，可通过显示代码表明产品的故障适用于成套智能高、低压配电柜、智能箱变、小家电性能检测系统的数据采集二、技术参数虹润电力表单相电量表NHR-3100版本号:3100-110923Hong Run Precision Instruments Co., LtD.测量参数电 压电 流有功功率有功电能无功功率无功电能视在功率视在电能功率因数工频周波谐 波测量范围0.0～500.0V AC0.01～5A ACU*I*COSΦ99999 MWhU*I*SINΦ99999 MVarhU*I99999 MVAh0.000～1.00045～65 HZ2～31次测量误差±(0.4%读数+0.1%量程)±(0.4%读数+0.1%量程)PF=1.0；±(0.4%读数+0.1%量程)PF=0.0；±(0.8%读数+0.1%量程)±(0.4%读数+0.1%量程)±0.02±0.05HZ分辨力0.1V0.001A0.1W0.1Wh0.1Var0.1Vrah0.1VA0.1VAh0.0010.01HZ过载120%120%电压输入电流输入输出信号接线端子使用环境工作电源功耗结构输入范围：0.0～500.0V AC输入阻抗：2MΩ输入范围：0.01～5A AC输入阻抗：＜0.1Ω模拟量输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ）0～5V(负载电阻≥250KΩ)报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：150米。
累积脉冲输出：可选择有功电能、无功电能、总电能的累积脉冲输出，输出为OC门额定电流：18A 额定电压：400V环境温度：-10～60℃；相对湿度：≤85%RH； 避免强腐蚀气体AC 100～240V(开关电源)，50-60HZ； DC 20～29V (开关电源)≤5W标准卡入式一、产品介绍- 2 -符号 说明V 电压符号；单位：伏，和K、M组合为千伏、兆伏A 电流符号；单位：安，和K、M组合为千安、兆安W 有功功率符号；单位：瓦，和K、M组合为千瓦、兆瓦Q 无功功率符号；单位：乏，和K、M组合为千乏、兆乏VA 视在功率符号；单位：伏安，和K、M组合为千伏安、兆伏安Wh 有功电能符号；单位：千瓦时Qh 无功电能符号；单位：千乏时RUN 程序运行指示符号；灯闪烁时表示程序运行正常COS 负载指示符号；灯亮表示容性负载，灯暗表示感性负载COM 通讯指示符号；灯闪烁时表示通讯正常AH 上限报警指示符号AL 下限报警指示符号PF 功率因数符号HZ 频率符号；单位：赫兹1）仪表外形尺寸及开孔尺寸外形尺寸 开孔尺寸160*80mm（横式） 152*76mm96*96mm（方式） 92*92mm96*48mm（横式） 92*45mm三、仪表的面板及显示功能4) 操作按键进入下一级菜单在参数设置时，如果在最后一级菜单，则作为“保存并返回上一级菜单”键当前菜单为密码输入菜单时，判断密码是否正确，正确则进入下一级菜单，否则，返回上一级菜单 返回上一级菜单在参数设置时，如果在最后一级菜单，则作为移位健，用于移动闪烁位向下查看参数或显示画面在具体设置参数时用于减少参数数值向上查看参数或显示画面在具体设置参数时用于增加参数数值显示窗确认键移位键减少键增加键显示内容提示符V AHZQhWhVA KWMQPFRUN COS COM AH AL5）显示内容提示符确认键左移键减少键增加键显示实时测量值；在参数设定状态下, 显示参数符号或设定值2) 显示窗3）错误故障代码提示ERR-0：单片机自检出错ERR-1：内部参数自检出错ERR-2：实时时钟自检出错ERR-3：计量芯片自检出错- 3 -四、参数设置4．1主菜单显示总揽说明， 流程见下图：电能显示电量显示 编程设置时间显示实时功率测量显示电流显示电压显示无功功率显示有功功率显示视在功率显示频率显示功率因数显示无功电能显示有功电能显示年-月日-时分-秒编程密码输入输入密码系统参数设置时钟设置输入参数设置通讯参数设置报警参数设置小数位数设置变送输出设置电能清零设置编程密码内部保留参数年显示月显示日显示时显示分显示秒显示电压倍率电流倍率仪表地址波特率电压上限电压上限使能设置电压下限电压下限使能设置电流上限电流上限使能设置电流下限电流下限使能设置频率上限频率上限使能设置频率下限频率下限使能设置功率因数上限功率因数上限使能设置功率因数下限功率因数下限使能设置有功功率上限有功功率上限使能设置有功功率下限有功功率下限使能设置无功功率上限无功功率上限使能设置无功功率下限无功功率下限使能设置回差上限回差下限上限使能总开关下限使能总开关电压小数位数电流小数位数有功功率小数位数无功功率小数位数视在功率小数位数功率因数小数位数频率小数位数变送参数选择变送参数下限输出电流设置变送参数上限值变送参数下限值一级菜单 二级菜单一级菜单 二级菜单 二级菜单视在电能显示备注：a）在参数设置状态下，如果连续10分钟无操作，系统自动退出到 初始界面 。
b）参数设置过程中，Code必须正确输入；否则，不能设置参数c） 在每个显示画面下按 键都可返回到 编程设置 画面d）在“二级菜单”中按 键可对每个参数进行设置e）在“二级菜单”参数修改后，按 键返回到“一级菜单”时提示保存参数 ，“y”保存，“n”不保存初始界面内部保留参数- 4 -4.2下面是对编程设置M.Pro参数中一、二级菜单的说明：一级菜单S Y S系统参数设置c L o c K时钟设置i N P u t输入参数设置c o M M通信参数设置A L A R M报警参数设置(注1)说 明E-CLR电能清零选择，NO：不清零，YES：清零 编程密码进行修改内部保留参数设置仪表的年月日、时分秒，通过主菜单的时间显示可查看电压倍率Ur=互感器初级值/互感器次级值，设置范围1～1000注：在不使用外接互感器时请设为0001电流倍率Ir=互感器初级值/互感器次级值，设置范围1～1000注：在不使用外接互感器时请设为0001仪表地址Addr，设置范围1～253通讯波特率Baud可设为9600bps、19200bps、38400bps设置电压报警上限值，上限必须大于下限否则不报警设置电压上限报警使能功能，u.h--0：使能关闭，u.h--1：使能打开设置电压报警下限值，下限必须小于上限否则不报警设置电压下限报警使能功能，u.L--0：使能关闭，u.L--1：使能打开...设置报警回差上限值（此回差为报警值的百分比）设置范围50～100%设置报警回差下限值（此回差为报警值的百分比）设置范围100～150%设置上限报警使能总开关，AL.h--0：使能关闭，AL.h--1：使能打开设置下限报警使能总开关，AL.L--0：使能关闭，AL.L--1：使能打开二级菜单E - c L R电能清零P - K E Y! 编程密码F - K E Y= =Y E A R 年显示M o N 月显示D A Y 日显示o u R 时显示M i N 分显示S E c 秒显示u R电压倍率i R电流倍率A D D RNV¹¶B A u Do+qu ;电压上限报警u ; $:: S电压上限使能设置u ; L电压下限报警u ; L :: S电压下限使能设置...c ;回差上限c ; L回差下限A L ; $:: S上限使能总开关A L ; L :: S下限使能总开关出厂预设值N00000100000实时日期实时时间111960025011501...9011011- 5 -5．1仪表型谱代码ACD宽*高*深160*80*130mm96*96*130mm96*48*130mm②输入类型 ③输出类型 ④报警输出 ⑤供电电源①规格尺寸代码IVWEpE3PWarEqVAEsCOSHZHar测量类型交流电流交流电压有功功率有功电能三相有功平衡功率无功功率无功电能视在功率视在电能功率因数工频周波谐波代码X01234D1D2PO输出类型(负载电阻RL)无输出4-20mA(RL≤600Ω)1-5V(RL≥250KΩ)0-10mA(RL≤1.2KΩ)0-5V(RL≥250KΩ)0-20mA(RL≤600Ω)RS485通讯RS232通讯累积脉冲输出代码X2报警限数无输出2限报警代码AD电压范围AC100～240VDC20～29VNHR-3100五、仪表型谱及接线指南一级菜单P o i N t小数位数设置(注2)t R A N变送输出设置说 明u---0:无小数点；u---1:小数点在十位；u---2:小数点在百位；u---3:小数点在千位 ...Fr---0:无小数点；Fr---1:小数点在十位；Fr---2:小数点在百位；Fr---3:小数点在千位 变送输出上限选择，0:关闭变送功能、1:电压输出、2:电流输出、3:频率输出、4:功率因数输出、5:有功功率输出、6:无功功率输出、7:电能脉冲输出变送输出下限电流0mA、4mA、8mA可选择设置变送输出上限值设置变送输出下限值二级菜单uÈâlÊ;;;FRÔqlÊtSEL变送输出选择tL-MA变送输出下限电流设置t.变送输出上限值t .L变送输出下限值出厂预设值2...310mA24010注1：其它电量报警设置 参数(见4.1流程图)中出现的各种报警形式与电压报警设置相同注2：其它 小数位数设置参数(见4.1流程图)中出现的各种小数形式与电压小数位数设置相同注3：在设置参数时，最后一位数字增加到9后，如需再往上增加数值，需按 键进行操作- 6 -21163456789121011131415AC100-240VDC20-29VL(+)N(-)AL1IA*IAVAVNAL2-+OutmA/V电压输入电流输入RXDTXDGNDRS232RS485BA-+Pout5.2.2仪表各输入方式接线说明符号 符号描述 描述保险丝电流互感器电压互感器保护接地PTs CTs1-1、单相两线系统，采用无PT，无CT方式的接线图1-2、单相两线系统，采用1PT，1CT方式的接线图IA* IAVA VNLN负载负载电源CTsPTs1-3、单相两线系统，采用无PT，1CT方式的接线图IA* IAVA VN负载负载电源LNIA* IAVA VN负载负载电源CTsLN注意事项a：建议用户在外接CT、PT时，在本仪。
