三相鼠笼式异步电动机点动和自锁控制

新**
实名认证
店铺
DOCX
71.85KB
约4页
文档ID:423518690

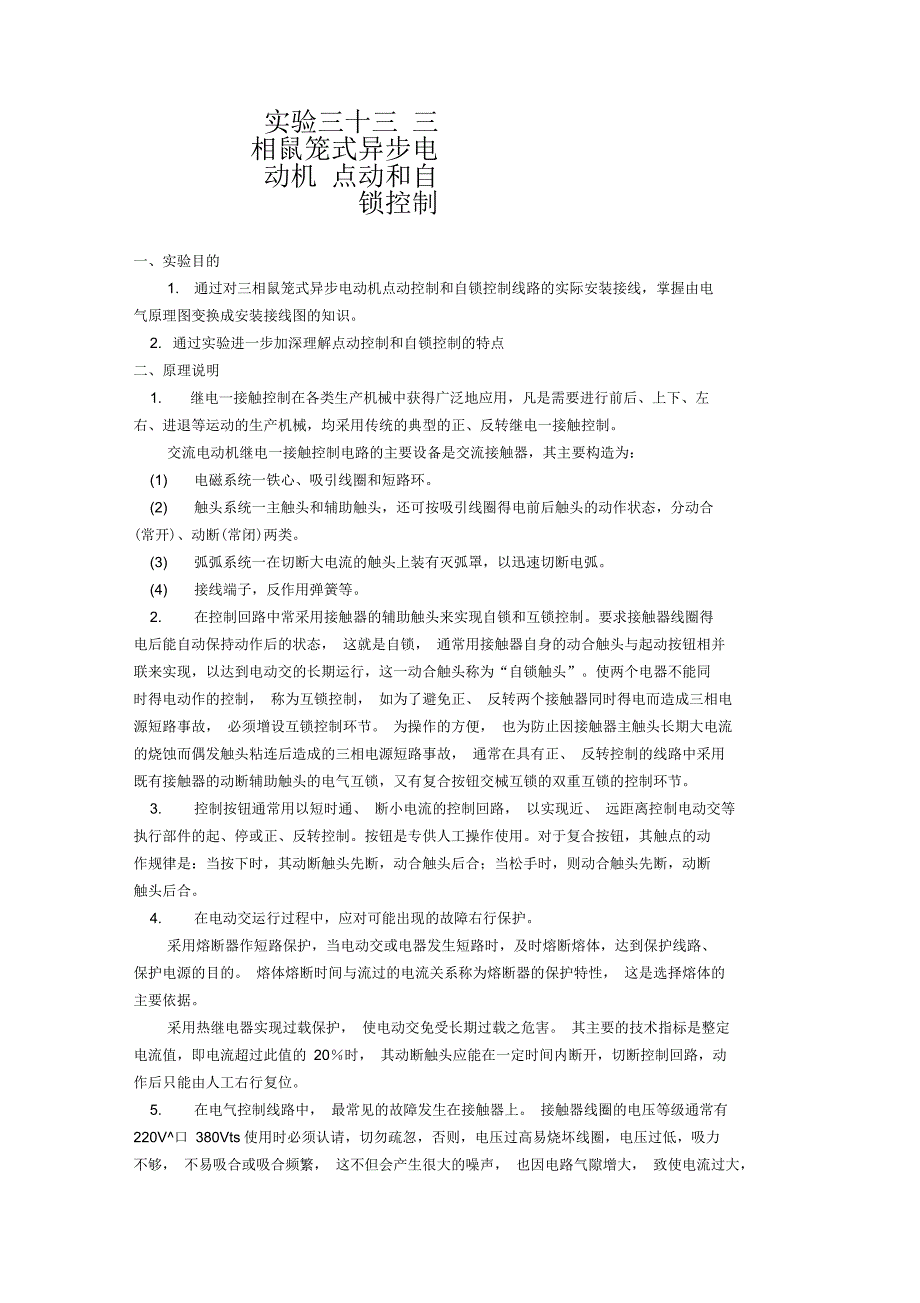

三相鼠笼式异步电动机点动和自锁控制_第1页
1/4

实验三十三 三相鼠笼式异步电动机 点动和自锁控制一、实验目的1. 通过对三相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线,掌握由电气原理图变换成安装接线图的知识2. 通过实验进一步加深理解点动控制和自锁控制的特点二、原理说明1. 继电一接触控制在各类生产机械中获得广泛地应用,凡是需要进行前后、上下、左右、进退等运动的生产机械,均采用传统的典型的正、反转继电一接触控制交流电动机继电一接触控制电路的主要设备是交流接触器,其主要构造为:(1) 电磁系统一铁心、吸引线圈和短路环2) 触头系统一主触头和辅助触头,还可按吸引线圈得电前后触头的动作状态,分动合(常开)、动断(常闭)两类3) 弧弧系统一在切断大电流的触头上装有灭弧罩,以迅速切断电弧4) 接线端子,反作用弹簧等2. 在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制要求接触器线圈得电后能自动保持动作后的状态, 这就是自锁, 通常用接触器自身的动合触头与起动按钮相并联来实现,以达到电动交的长期运行,这一动合触头称为“自锁触头”使两个电器不能同时得电动作的控制, 称为互锁控制, 如为了避免正、 反转两个接触器同时得电而造成三相电源短路事故, 必须增设互锁控制环节。

为操作的方便, 也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故, 通常在具有正、 反转控制的线路中采用既有接触器的动断辅助触头的电气互锁,又有复合按钮交械互锁的双重互锁的控制环节3. 控制按钮通常用以短时通、 断小电流的控制回路, 以实现近、 远距离控制电动交等执行部件的起、停或正、反转控制按钮是专供人工操作使用对于复合按钮,其触点的动作规律是:当按下时,其动断触头先断,动合触头后合;当松手时,则动合触头先断,动断触头后合4. 在电动交运行过程中,应对可能出现的故障右行保护采用熔断器作短路保护,当电动交或电器发生短路时,及时熔断熔体,达到保护线路、保护电源的目的 熔体熔断时间与流过的电流关系称为熔断器的保护特性, 这是选择熔体的主要依据采用热继电器实现过载保护, 使电动交免受长期过载之危害 其主要的技术指标是整定电流值,即电流超过此值的 20%时, 其动断触头应能在一定时间内断开,切断控制回路,动作后只能由人工右行复位5. 在电气控制线路中, 最常见的故障发生在接触器上 接触器线圈的电压等级通常有220V^口 380Vts使用时必须认请,切勿疏忽,否则,电压过高易烧坏线圈,电压过低,吸力不够, 不易吸合或吸合频繁, 这不但会产生很大的噪声, 也因电路气隙增大, 致使电流过大,也易烧坏线圈。

此外, 在接触器铁心的部分端面嵌装有短路铜环, 其作用是为了使铁心吸合牢靠, 消除颤动与噪声, 若发现短路环脱落或断裂现象, 接触器将会产生很大的振动与噪声三、实验设备序号名称型号与规格数量备注1三相交流电源220V2三相鼠笼式异步电动机DJ2613交流接触器1HE-514按钮2HE-515热继电器D9305d1HE-516交流电压表0 〜450V7万用电表1自备四、实验内容认识各电器的结构、图形符号、接线方法;抄录电动机及各电器铭牌数据;并用万用电表◎档检查各电器线圈、触头是否完好鼠笼机接成△接法;实验线路电源端接三相自耦调压器输出端J V、W供电线电压为220V1、点动控制按图33-1点动控制线路进行安装接线,接线时,先接主电路,即从220v三相交流电源的输出端UK V W开始,经接触器KM勺主触头,热继电器FR的热元件到电动机 M勺三个线端A、B C,用导线按顺序串联起来主电路连接完整无误后,再连接控制电路,即从220V三相交流电源某输出端(如V)开始,经过常开按钮SB1、接触器KM勺线圈、热继电器FR勺常闭触头到三 相交流电源另一输出端(如 W 显然这是对接触器 KMI圈供电的电路。

接好线路,经指导教师检查后,方可进行通电操作1)开启控制屏电源总开关,按启动按钮,调节调压器输出,使输出线电压为220V2) 按起动按钮SB1,对电动机MS行点动操作,比较按下SB1与松开SB1电动机和接触器的运行情况3) 实验完毕,按控制屏停止按钮,切断实验线路三相交流电源220VFU33-233-12 、自锁控制电路按图 33-2 所示自锁线路进行接线, 它与图 33-1 的不同点在于控制电路中多串联一只常闭按钮SB2,同日^在SBth并联1只接触器KM勺常开触头,它起自锁作用接好线路经指导教师检查后,方可进行通电操作1) 按控制屏启动按钮,接通220V三相交流电源2) 按起动按钮SB1,松手后观察电动机M1否继续运转3) 按停止按钮SB2,松手后观察电动机M1否停止运转4) 按控制屏停止按钮, 切断实验线路三相电源, 拆除控制回路中自锁触头KM, 再接通三相电源,启动电动机,观察电动机及接触器的运转情况从而验证自锁触头的作用实验完毕, 将自耦调压器调回零位, 按控制屏停止按钮, 切断实验线路的三相交流电源五、实验注意事项1. 接线时合理安排挂箱位置,接线要求牢靠、整齐、清楚、安全可靠。

2. 操作时要胆大、心细、谨慎,不许用手触及各电器元件的导电部分及电动机的转动部分,以免触电及意外损伤3. 通电观察继电器动作情况时, 要注意安全 ,防止碰触带电部位六、预习思考题1 、试比较点动控制线路与自锁控制线路从结构上看主要区别是什么?从功能上看主要区别是什么?2 、自锁控制线路在长期工作后可能出现失去自锁作用 试分析产生的原因是什么?3 、交流接触器线圈的额定电压为220V,若误接到380V电源上会产生什么后果?反之,若接触器线圈电压为380V,而电源线电压为220V,其结果又如何?4 、 在主回路中, 熔断器和热继电器热元件可否少用一只或两只? 熔断器和热继电器两者可否只采用其中一种就可起到短路和过载保护作用?为什么?。
