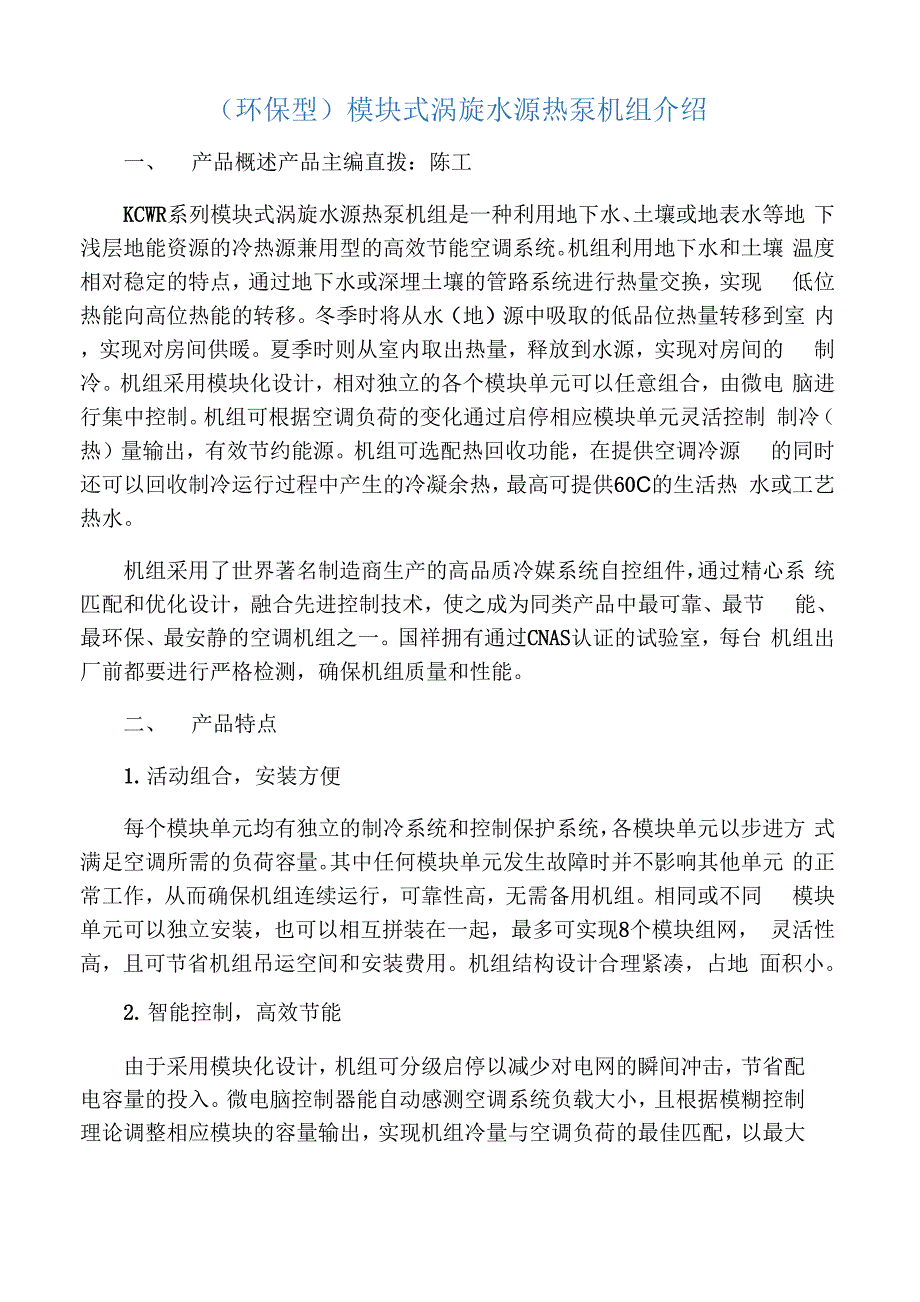

环保型）模块式涡旋水源热泵机组介绍一、 产品概述产品主编直拨：陈工KCWR系列模块式涡旋水源热泵机组是一种利用地下水、土壤或地表水等地 下浅层地能资源的冷热源兼用型的高效节能空调系统机组利用地下水和土壤 温度相对稳定的特点，通过地下水或深埋土壤的管路系统进行热量交换，实现 低位热能向高位热能的转移冬季时将从水（地）源中吸取的低品位热量转移到室 内，实现对房间供暖夏季时则从室内取出热量，释放到水源，实现对房间的 制冷机组采用模块化设计，相对独立的各个模块单元可以任意组合，由微电 脑进行集中控制机组可根据空调负荷的变化通过启停相应模块单元灵活控制 制冷（热）量输出，有效节约能源机组可选配热回收功能，在提供空调冷源 的同时还可以回收制冷运行过程中产生的冷凝余热，最高可提供60C的生活热 水或工艺热水机组采用了世界著名制造商生产的高品质冷媒系统自控组件，通过精心系 统匹配和优化设计，融合先进控制技术，使之成为同类产品中最可靠、最节 能、最环保、最安静的空调机组之一国祥拥有通过CNAS认证的试验室，每台 机组出厂前都要进行严格检测，确保机组质量和性能二、 产品特点1. 活动组合，安装方便每个模块单元均有独立的制冷系统和控制保护系统，各模块单元以步进方 式满足空调所需的负荷容量。
其中任何模块单元发生故障时并不影响其他单元 的正常工作，从而确保机组连续运行，可靠性高，无需备用机组相同或不同 模块单元可以独立安装，也可以相互拼装在一起，最多可实现8个模块组网， 灵活性高，且可节省机组吊运空间和安装费用机组结构设计合理紧凑，占地 面积小2. 智能控制，高效节能由于采用模块化设计，机组可分级启停以减少对电网的瞬间冲击，节省配 电容量的投入微电脑控制器能自动感测空调系统负载大小，且根据模糊控制 理论调整相应模块的容量输出，实现机组冷量与空调负荷的最佳匹配，以最大 限度地降低运行费用机组采用最新高效全密闭涡旋式压缩机，噪声低、振动 小且能效比高制冷系统采用压缩机并联设计，部分负荷能效提高15%，更大 限度的节约电能3. 品质稳定，性能可靠采用最新高效涡旋压缩机，内置过热保护，品质稳定可靠制冷系统关键 组件均选用欧美日名牌产品，品质稳定微电脑控制器具有能量控制、故障诊 断、防冻监测、运行模式等多项自动控制保护功能，确保机组在最佳状态下可 靠运行机组微电脑控制器对高低压、排气温度和水温进行实时监测，且采用多重 系统保护，可确保机组安全运行机组的蒸发器和冷凝器均采用高效强化换热 管，传热效率高，机组采用管壳式换热器，可有效防止蒸发器冻裂，同时对冷 冻和冷却水质要求较低，且保养清洗容易。
4. 免费热水，环保节能（选配）可回收制冷过程中的高温冷凝余热，以提供最高达60C的生活热水，而无 需消耗任何能源直接利用冷凝余热，可减少废热排放；同时热水系统水电隔 离，无安全隐患热回收工况运行时机组制冷能效比可提高5%，运行费用低5. 环保冷媒，换热更佳R410系列机组）R410A制冷剂对大气臭氧层吴任何破坏作用，节能环保换热性能更佳， 可以获得更高的系统效率，制冷剂使用量少，降低全球温室效应影响6. 宁静舒适，维护方便机组外壳结构坚固，美观大方，更具隔音效果，使噪音降到最低限度，机 组外壳面板均可拆卸，维修方便箱型机组）R410A涡旋压缩机比普通涡旋压缩机运转更宁静，振动更小压缩机柔性 安装底座，更大程度降低机组运行振动压缩机吸排气管路优化设计，可有效 减缓振动向机组的传递7. 防水设计，无需机房（箱型机组）外壳选用优质钢板经静电喷涂防锈处理，机组可安装于室外，无需专门机 房，节约机房费用三、部件简介1. 压缩机本系列机组采用高效涡旋式压缩机，每个模块包含2〜3台压缩机，可以提 供多级容量调节压缩机内置有过热保护，为了避免压缩机刚启动时出现液 击，每台压缩机底部均安装了合适功率的油加热带，对待机状态下压缩机进行 加热。
2. 蒸发器蒸发器为管壳式高效换热器，制冷剂侧设计压力为2.5MPa，水侧设计压力为1.0MPa蒸发器采用高效换热管，并内置PP隔水板，冷冻水沿隔板迂回流 动以增加扰流效果蒸发器入口经特殊设计使冷媒在各铜管内分配更加均匀， 以提高整体换热效率3. 冷凝器采用高效管壳式热交换器，R22系列机组制冷剂侧设计压力为2.5MPa，R410A系列机组制冷剂侧设计压力为3.99MPa .水侧设计压力均为1 0 MPa冷凝器采用高效换热管以强化换 热，底部含过冷器，可有效提高制冷剂液体过冷度每个制冷剂系统均有安全 保护装置冷凝器严格按照GB151-1999《管壳式换热器》和NB/T4701 2—201 0《制冷装置用压力容器》进行设计、制造、试验和验收4. 电控柜电控柜分为电源部分和控制部分，机组所需的全部控制和电机启动元件均 已由工厂接线并完成功能测试电控柜为单点电源连线5.制冷回路每个回路包括有压缩机、壳管式冷凝器、蒸发器、热力膨胀阀、干煤过滤 器、高低压力开关等制冷系统在工厂已经进行了耐压和气密性试验，并抽真 空后充好制冷剂，低温部分管路均采用软质闭孔泡沫结构保温材料进行保温。
