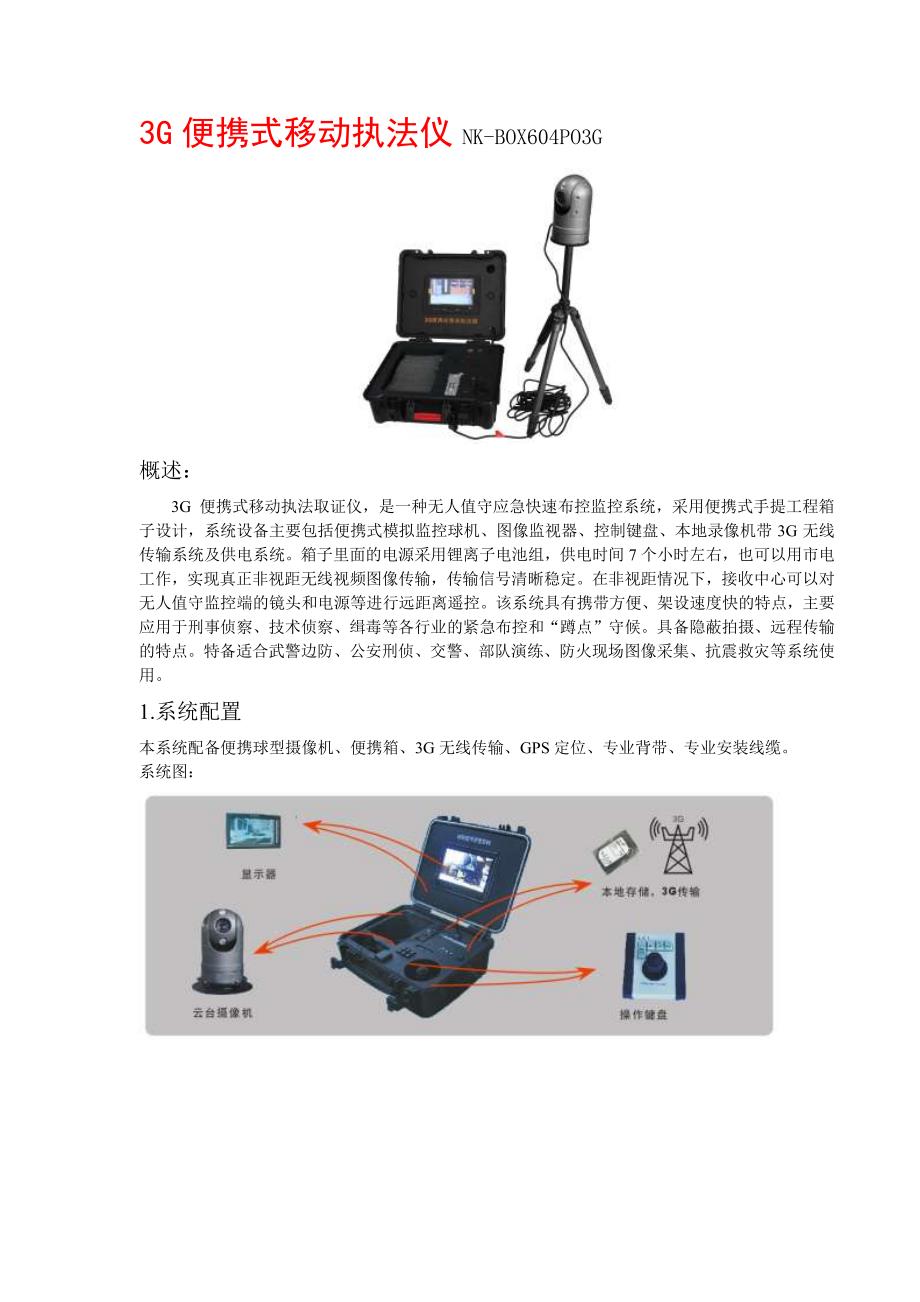

3G 便携式移动执法仪NK-BOX604PO3G 概述： 3G 便携式移动执法取证仪，是一种无人值守应急快速布控监控系统，采用便携式手提工程箱 子设计，系统设备主要包括便携式模拟监控球机、图像监视器、控制键盘、本地录像机带 3G 无线 传输系统及供电系统箱子里面的电源采用锂离子电池组，供电时间 7 个小时左右，也可以用市电 工作，实现真正非视距无线视频图像传输，传输信号清晰稳定在非视距情况下，接收中心可以对 无人值守监控端的镜头和电源等进行远距离遥控该系统具有携带方便、架设速度快的特点，主要 应用于刑事侦察、技术侦察、缉毒等各行业的紧急布控和“蹲点”守候具备隐蔽拍摄、远程传输 的特点特备适合武警边防、公安刑侦、交警、部队演练、防火现场图像采集、抗震救灾等系统使 用 1.系统配置 本系统配备便携球型摄像机、便携箱、3G 无线传输、GPS 定位、专业背带、专业安装线缆 系统图： 2.系统功能 ①标清现场视频取证功能： 通过摄像机对执法现场进行实时动态视频摄像录存，分辨率达到 D1,高质量的画面品质、有利于 发生执法纠纷时做为执法行为证据； ②远程无线图传及指挥功能; 通过 3G 无线视频传输系统将现场视音频实时传回集控管理中心服务器，方便领导通过集控中 心、个人电脑、智能管理终端及时第一时间看到现场实时视频图像并做出指挥决策。
③图像采集配置：全方位全天候球形云台摄像机，机芯可选配 SONY 18 倍，26 倍，28 倍，36 倍等 参数机芯，彩色 550 线清晰度标配 SONY 18 倍宽动态，550 线机芯 ④外加配拾音器，可以同步录音 3.产品特点 ①采用嵌入式结构设计，双通道集群捆绑技术； ②采用先进的 H.264 视频压缩编码技术，色彩还原度高 ③视频帧率可达 25 帧/s，可实时采集现场数据； ④传输延时小平均延时约 1-3/s ⑤具有本地显示、音视频存储功能及 GPS 定位功能， ⑥内置大容量电池，可持续工作 6 小时以上，用适配器 12V 电源直接充电，提供电源 DC12V 输出 接口 ⑦异常自动恢复功能，网络中断后可自动连接，保证系统运行稳定可靠 4.4.产品技术参数产品技术参数 一体化智能车载球形摄像机是我公司开发用车载，船载等系统的一体的高级智能监控产品由 动力机构、精密传动装置、CCD 摄像头、数字解码器、高性能图像处理单元和控制器等部分组成 机械设计结构简单、紧凑精巧；定位精度和可靠性高；运转灵活、速度快，启动和停止平稳，控制 方便具有多点目标预置、记忆、自动巡航等功能；能任意定位，实现真正全方位无盲点监控；能 自动适应环境的亮度自动调节目标的远近距离及图像的大小，性价比高，可长期稳定运行。
该球形摄像机结构紧凑，安全防振、轻便，底部镶嵌强磁铁，用于可携带式室外车载监控或者 移动式安装，具有机动灵活等特点255个高精度预置点；采用 RS485总线控制；精密的电机驱动， 运转平稳，反应灵敏；水平360°连续旋转，无监视盲区；自动聚焦、自动白平衡；旋转速度根据 镜头变倍倍数自动调整；垂直-10°至90°旋转，到达90°时水平自动翻转180°后连续监视；背光 补偿功能，有强光源的环境中可以看到所有的物体；屏幕显示球机镜头角度位置信息；兼容多种控 制协议、波特率可调；采用高强度全塑外壳，重量轻，防水性能好，同时采用的光学镀膜镜片，具有增加透光率，防尘、防水和防静电作用 尺寸图如下： 云台及摄像机云台及摄像机技术参数技术参数: : 信号制式 PAL/NTSC 图像传感器 Sony 1/4“type EXview HAD CCD 有效像素 44万 水平分辨率 彩色550线 视频输出 1.0Vp-p/75Ω 旋转速度 水平0.1°～220°/s;垂直0.1°～200°/s S/N 信噪比 ≥55dB 最低照度 彩色0.4Lux,黑白0.03Lux 图像翻转 支持 切换方式 双滤光片自动切换（彩色黑白夜视转换） 增益控制 自动/手动 背光补偿 自动/手动 宽动态功能 有，自动切换 防抖功能 有 3D 降噪功能 有 光学变焦倍数 18倍 数字变倍 12倍 红外夜视距离 红外夜视距离80米，配置激光灯达100米（选配） 定位精度 0.05° 旋转角度 水平 0°～ 360°连续旋转；垂直-10°～90°带自动翻转 电源/功率 DC12V±0.5V/15W 控制方式 RS485总线控制 通信波特率 1200bps 、2400bps、4800bps、9600bps、19200bps 可选 地址码范围 0～255 预置点数目 255 自动巡航 8条（每条16个预置点） 净重 1.2kg 防尘防水等级 IP66 工作温度 -30℃～55℃ 便携式便携式图像采集系统主要参数：图像采集系统主要参数： 项目 设备参数 性能指标 系统 处理器 主机采用Hisilicon Hi3151高性能处理器，包含一个 ARM9高性能处理器和H.264编码、解码器 操作系统 嵌入式实时Linux操作系统。
操作界面 图形化菜单操作界面（OSD 菜单） 密码安全 用户密码、管理员密码两级管理 视频 视频输入 4 路复合视频输入，，1.0Vp-p/75Ω 视频输出 1 路复合视频输出，1.0Vp-p/75Ω 视频显示 单画面或四画面显示 视频标准 PAL 制式，25 帧/秒 ，CCIR625 线，50 场 NTSC 制式，30 帧/秒，CCIR525 线，60 场 音频 音频输入 单路音频输入，MIC 输入，WM-61A 音频输出 单路音频输出，100mV-500mV/100-500 Ω 基本输出电平 1V～2V 录音方式 声音与视频同步录音 音频压缩 G.726 图像处理 及存储 图像压缩 H.264，可变码流（VBR） / 固定码流 (CBR) 图像格式 D1/HD1/CIF 可选，最大支持 2 路 D1 和 2 路 CIF 视频流标准 ISO14496-10 音频流标准 G.726 视频码率 CIF: 256Kbps~1.5Mbps， 4 级画质可选， １级画质最高， 4 级最低 HD1: 600Kbps ~ 2.5Mbps，4 级画质可选，１级画质最 高，4 级最低 D1: 800Kbps ~ 3Mbps，4 级画质可选，１级画质最高， 4 级最低 视频帧率 PAL 最大 25 帧，NTSC 最大 30 帧，帧率动态可调 音频码率 5KB/s 数据存储 硬盘或者SD卡，最大支持2张32G SD卡，支持SDHC标准 无线通信 3GCDMA 可选内置 CDMA 通信模块 模块（4G 模 块可选配） EDGE 可选内置 EDGE 通信模块 远程传输 支持与指挥控制中心实时图像传输与控制 GPS 支持内置/外置 GPS 模块，地理坐标、速度等可写入编码码流 显示屏 9 寸高清液晶屏，1200×600 分辨率，16:9 配套软件 PC 回放软件 最大支持 4 路同步回放，同时对文件中的车辆信息进 行分析，支持快进、快退，支持报警点和开机点搜索 软件升级 本机支持 SD 卡升级 其它 电源输入 DC：+10V～+13V 工作温度 -25℃~+56℃ 环境湿度 20%～80% 。
