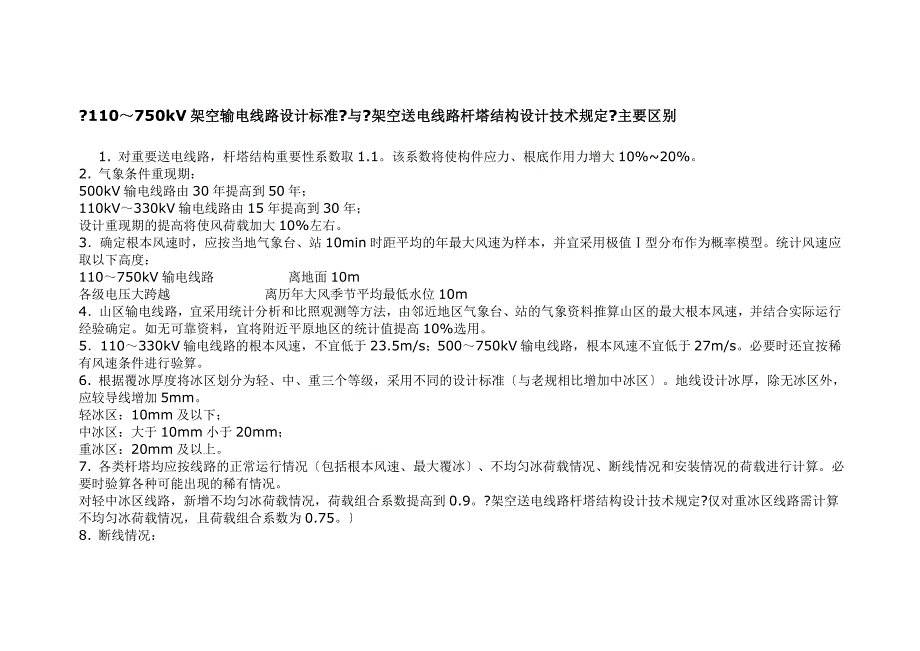

110～750kV架空输电线路设计标准?与?架空送电线路杆塔结构设计技术规定?主要区别1. 对重要送电线路，杆塔结构重要性系数取1.1该系数将使构件应力、根底作用力增大10%~20%2. 气象条件重现期： 500kV输电线路由30年提高到50年；110kV～330kV输电线路由15年提高到30年；设计重现期的提高将使风荷载加大10%左右 3．确定根本风速时，应按当地气象台、站10min时距平均的年最大风速为样本，并宜采用极值Ⅰ型分布作为概率模型统计风速应取以下高度： 110～750kV输电线路 离地面10m各级电压大跨越 离历年大风季节平均最低水位10m4．山区输电线路，宜采用统计分析和比照观测等方法，由邻近地区气象台、站的气象资料推算山区的最大根本风速，并结合实际运行经验确定如无可靠资料，宜将附近平原地区的统计值提高10%选用5．110～330kV输电线路的根本风速，不宜低于23.5m/s；500～750kV输电线路，根本风速不宜低于27m/s必要时还宜按稀有风速条件进行验算6. 根据覆冰厚度将冰区划分为轻、中、重三个等级，采用不同的设计标准〔与老规相比增加中冰区〕。
地线设计冰厚，除无冰区外，应较导线增加5mm轻冰区：10mm及以下；中冰区：大于10mm小于20mm；重冰区：20mm及以上7. 各类杆塔均应按线路的正常运行情况〔包括根本风速、最大覆冰〕、不均匀冰荷载情况、断线情况和安装情况的荷载进行计算必要时验算各种可能出现的稀有情况对轻中冰区线路，新增不均匀冰荷载情况，荷载组合系数提高到0.9架空送电线路杆塔结构设计技术规定?仅对重冰区线路需计算不均匀冰荷载情况，且荷载组合系数为0.75〕8. 断线情况：〔1〕.直线塔：表1 直线塔断线荷载组合类别 架空送电线路杆塔结构设计技术规定 110～750kV架空输电线路设计标准 备注荷载组合 地线 断任意一根地线，导线未断 1. 单回路直线塔的断线相，新老规定一致；2. 对双、多回路直线塔而言：新规导线断线相较老规有所增加 导线 单回路 断任意一根导线，地线未断 双回路 断任意一根导线或任意一相有不平衡张力，地线未断 同一档内，断任意两根导线〔或任意两相导线有不平衡张力〕；断一根地线和任意一根导线〔或一相导线有不平衡张力〕。
多回路 断任意二相导线，地线未断 同一档内，断任意三根导线〔或任意三相导线有不平衡张力〕；断一根地线和任意两根导线〔或两相导线有不平衡张力〕 表2直线塔断线张力类别 架空送电线路杆塔结构设计技术规定 110～750kV架空输电线路设计标准 备注断线张力〔一相最大使用张力百分数〕 10mm轻冰 地线 50 100 1. 中冰区为新规补充；2. 地线断线张力提高到100%；3. 轻中冰区直线塔导线断线张力的取值：根本相当 导线 单导线 40〔185导线及以下〕、50〔240导线及以上〕 50 双分裂 20〔平地〕、25〔山地〕 平丘25，山地30 双分裂以上 15〔平地〕、20〔丘陵〕25〔山地〕 平丘20，山地25 〔2〕.耐张塔：表3 耐张塔断线荷载组合类别 架空送电线路杆塔结构设计技术规定 110～750kV架空输电线路设计标准 备注荷载组合 地线 断任意一根地线，导线未断 单双回路 同一档内，断任意两根导线〔或任意两相有纵向不平衡张力〕、地线未断；断任意一根地线和任意一根导线〔或任意一相有纵向不平衡张力〕 1. 对耐张塔而言：新规导线断线较老规有所增加。
导线 断任意二相导线，地线未断 多回路 同一档内，断任意三根导线〔或任意三相有纵向不平衡张力〕、地线未断；断任意一根地线和任意两根导线〔或任意两相有纵向不平衡张力〕 表4 耐张塔断线张力类别 架空送电线路杆塔结构设计技术规定 110～750kV架空输电线路设计标准 备注断线张力〔一相最大使用张力百分数〕 10mm轻冰 地线 80 100 1.地线断线张力提高到100%；2.耐张塔单导线断线张力的取值提高到100 导线 70 70〔单导线100〕 对于10mm及以下的冰区导、地线的断线张力〔或分裂导线的纵向不平衡张力〕应不低于上表值，垂直冰荷载取100％设计覆冰荷载9. 不均匀冰情况：对轻中冰区线路，为?110～750kV架空输电线路设计标准?新增计算情况，其荷载组合为：1〕各类杆塔均应考虑所有导、地线同时同向有不均匀覆冰的不平衡张力，使杆塔承受最大的弯矩。
2〕10 mm 冰区不均匀覆冰情况，按－5℃、有不均匀冰、10m/s风速的气象条件计算，垂直荷载按不小于75%设计覆冰荷载计算 不均匀冰情况时，不平衡张力取值按下表确定不均匀覆冰的导、地线不平衡张力〔最大使用张力的百分数〕悬垂型杆塔 耐张型杆塔导线 地线 导线 地线10 20 30 4010. 防串倒的加强型悬垂型杆塔，除按常规悬垂型杆塔工况计算外，还应按所有导、地线同侧有断线张力〔或不平衡张力〕计算11．验冰情况：〔1〕荷载组合系数0.75、未断线、无不均匀冰、有风；〔2〕各类杆塔的验算覆冰荷载情况，按验算冰厚、-5℃、10m/s风，所有导、地线同时同向有不平衡张力，使杆塔承受最大弯矩12．钢结构构件允许最大长细比：新规定受压材最大长细比为200，老规定受压材最大长细比为22013．新标准增加输电线路与主干铁路、高速公路交叉，采用独立耐张段下面红色字体局部是赠送的散文欣赏摘自网络，不需要的朋友下载后可以编辑删除！！！谢谢！！！可依靠的唯有自己 这是发生在一个普通犹太人家庭里，父亲和儿子的故事： 儿子叫约翰，在他4岁那年，有一天他和姐姐在客厅玩捉迷藏。
