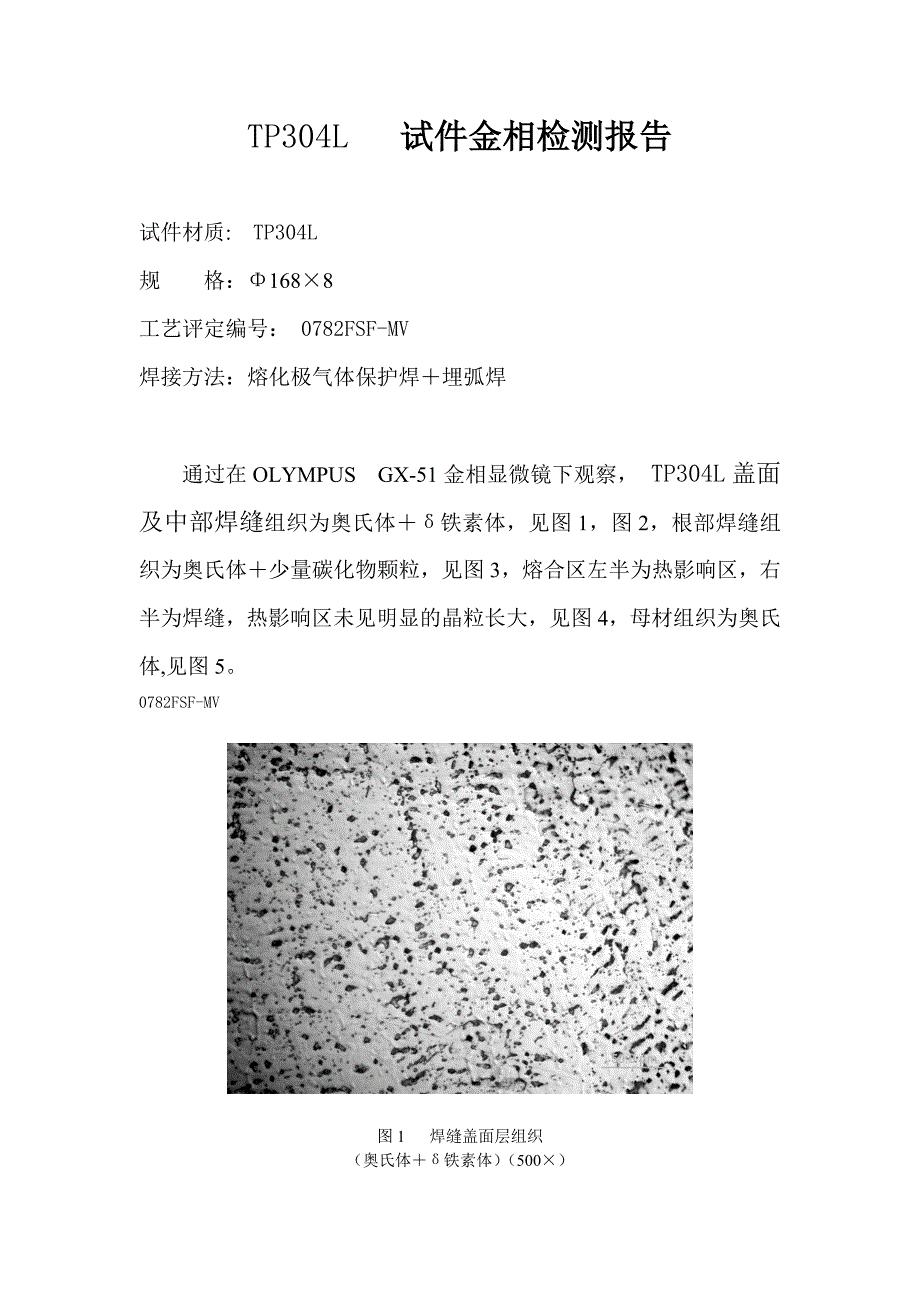

TP304L 试件金相检测报告试件金相检测报告试件材质: TP304L 规 格：Φ168×8工艺评定编号： 0782FSF-MV焊接方法：熔化极气体保护焊＋埋弧焊通过在 OLYMPUS GX-51 金相显微镜下观察， TP304L 盖面及中部焊缝组织为奥氏体＋δ 铁素体，见图 1，图 2，根部焊缝组织为奥氏体＋少量碳化物颗粒，见图 3，熔合区左半为热影响区，右半为焊缝，热影响区未见明显的晶粒长大，见图 4，母材组织为奥氏体,见图 5 0782FSF-MV图 1 焊缝盖面层组织 （奥氏体＋δ 铁素体） （500×）图 2 焊缝中部组织 （奥氏体＋δ 铁素体） （500×）0782FSF-MV图 3 焊缝根部组织 ( 奥氏体＋少量碳化物颗粒 )（500×）图 4 熔合区 （左半为热影响区，右半为焊缝） （200×）0782FSF-MV图 5 母材 （奥氏体） （200×）。
