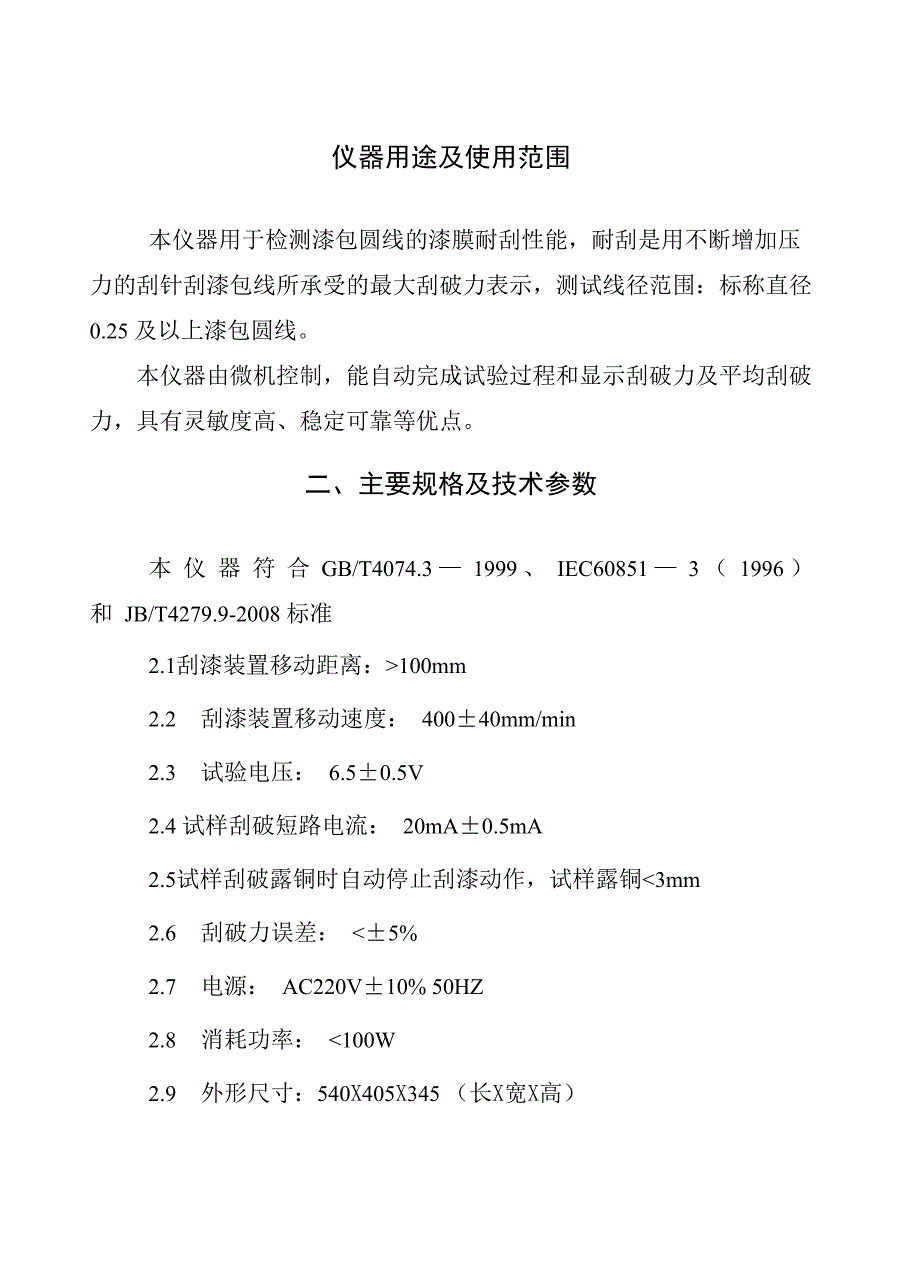

仪器用途及使用范围本仪器用于检测漆包圆线的漆膜耐刮性能，耐刮是用不断增加压 力的刮针刮漆包线所承受的最大刮破力表示，测试线径范围：标称直径 0.25 及以上漆包圆线本仪器由微机控制，能自动完成试验过程和显示刮破力及平均刮破 力，具有灵敏度高、稳定可靠等优点二、主要规格及技术参数本 仪 器 符 合 GB/T4074.3 — 1999 、 IEC60851 — 3 （ 1996 ） 和 JB/T4279.9-2008 标准2.1刮漆装置移动距离：>100mm2.2 刮漆装置移动速度： 400±40mm/min2.3 试验电压： 6.5±0.5V2.4 试样刮破短路电流： 20mA±0.5mA2.5试样刮破露铜时自动停止刮漆动作，试样露铜<3mm2.6 刮破力误差： <±5%2.7 电源： AC220V±10% 50HZ2.8 消耗功率： <100W2.9 外形尺寸：540X405X345 （长X宽X高）三、主要结构及工作原理3.1 仪器由试样支承台、加压装置、机械传动系统、信息采集系 统及控制系统等组成试样支承台升降可调 加压装置为杠杆加压装置，采用双平衡结构3.2 抬杆落杆采用偏心机构，刮漆往复运动采用齿轮齿条传动， 试样 120°旋转采用连杆、齿轮传动。
3.5 信息采集系统采用光电式作为系统传感器3.6 控制系统框图如下图所示：3.7 仪器采用微机控制，试验时键入加入负荷重量数，仪器即能自 动完成落下刮杆，刮破停机计算并显示刮破力、抬起刮杆、刮漆装置复 位、试样旋转 120°等三次试验的全部过程按“查询”键、仪器依次显 示三次刮破力和平均刮破力四、安 装 与 调 整4.1 仪器应水平安放在平台上4.2 仪器应保持清洁，周围应无腐蚀气体及强磁干扰4.3 安装仪器时应小心轻放，避免杠杆加压装置及电脑控制系统因 撞击造成故障五、操 作 与 使 用5.1 插上电源插座，按下电源按键，如果仪器的刮刀、试样夹头 位置未复位，则数码管显示“ccc.cc ”，同时仪器的刮刀、试样夹头 自动复位，数码管显示“ F00.00”5.2 选取平整无纠结的被测试样，从一端穿过左、右穿线套，从 另一端抽出后，两端稍拉紧分别压在破线螺母下旋紧，外表漆层一般即 可压破，然后逆时针旋转校直试样螺母，使试样拉直仪器配置大小两 付左、右穿线套，穿线孔为Q 1mm的适用于①0.25〜①1mm的试样，穿 线孔为①3mm的适用于Q1〜Q 2.5mm的试样，使用时，应按上述要求 调换，以保证试样处于中心位置。
5.3 调节试样支承台螺母，使支承台与试样紧密接触5.4 将合适的负荷加于负荷架上，所加负荷按有关标准执行5.5 键入所加负荷值本仪器显示窗第 1 位（绿色）为符号位， 以下为数值位（红色）小数点为固定位，不需要从键盘输入显烁的数 值位即等待输入位，例如负荷重量为 5N 时，应依次键入“0”，“5”，仪 器显示“F05.00”负荷重量为10.2N时，应依次键入“1”、“0” “2” 仪器显示“F10.20”如输入出错，可按“准备”键后重新输入，亦可 直接改动，因显烁位是循环显烁的，哪一位显烁，就可改哪一位5.6 确认键入值正确无误，按“启动”键，仪器自动完成落杆、 刮漆、抬杆、返回、转 120°等三次刮漆试验，并显示三次刮破力值， 最后显示平均刮破力值，绿色的符号位依次显示“ 1”“2”“3”“A”， 试验完毕，仪器自动停机复位5.7 需要查询本次试验结果，连续按“查询”键，则试验结果循 环自动读出5.8 在实验进行中，试验者想停止实验，可按“复位”键，仪器 将自动复位5.9 做下一个试样试验，装夹好新的试样后，按“准备”键，仪 器显示“F00.00”再按5.2〜5.6条操作5.10 试验完毕，关掉电源开关。
六、仪器主要技术指标的检测、调校维护及故障排除6.1 试验电压的检测： 打开仪器的电源开关，用 1.0 级的直流电压表测量仪器的试验电 压，电压表的正表笔接破线螺母，负表笔接刮针夹持块，直流试验电压 应为 6.5±0.5V6.2 击穿电流的检测： 打开仪器的电源开关，用 1.0 级的直流电流表测量仪器的击穿电 流，电流表正表笔接破线螺母，负表笔接刮针夹持块，电流表显示的电 流值应在20mA以内，如大于20mA，可打开仪器的上盖板，调节控制 电路板上电位器 TP16.3 刮破力误差的检测：按国家检测标准加上负荷5N,输入该负荷值，按“启动”键，当 刮漆装置向左移动至某一位置时，按“暂停”键，此时刮漆动作停止， 用刮破力检测装置检测仪器显示的刮破力是否超差，再按“暂停”键， 刮漆装置再向左移动，至某一位置时，又按“暂停”键，此时刮漆动作 又停止，用刮破力检测装置检测仪器显示的刮破力是否超差，连续按“暂 停”键，直至检测完毕检测完毕后按“复位”键，使仪器复位6.4 刮针（钢丝）的安装与调整刮针为①0.23 土0.01mm的琴钢丝刮针夹持块下端的螺钉为紧固 螺钉，上端螺钉为调整螺钉顺时针旋转即调紧，反之调松。
换刮针应 取下刮针夹持块6.5 仪器使用三芯电源插头，应可靠接地仪器接通电源后，应能自动复位，数码管显示“F00 .00 ”，如显示不正确，可按“复位”键， 如果仍显示不正确，可关掉电源开关，重新开机试验6.6 仪器其他正常，仅发生抬、落刮杆、旋转120°，刮漆前 进，返回等某一动作不正常应检查相对的光耦及固态继电器，更换损坏的元件6.7 仪器如经上述检修后故障仍不能排除，则更换“控制电路板”6.8 当仪器显示数码管缺笔划时，更换 “显示电路板”七、随机文件及附件7.1 产品合格证1份7.2 使用说明书1份7.3 负荷箱1个7.4 电源线1根湖南省衡阳市鸿虎仪器机械有限公司公司地址：衡阳市东阳渡司马桥 1 号（乘 7 路公共 汽车到公司门口下）电 话：0734- 83649818364414邮政编码:421004HQX—V型漆包线微机单向刮漆试验仪使湖南省衡阳市鸿虎仪器机械有限公司- 1、仪器用途及使用范围 、主要规格及技术参数三、主要结构及工作原理四、安装与调整五、操作与使用六、仪器主要技术指标的检测、调校维护及故障排除七、随机文件及附件。
