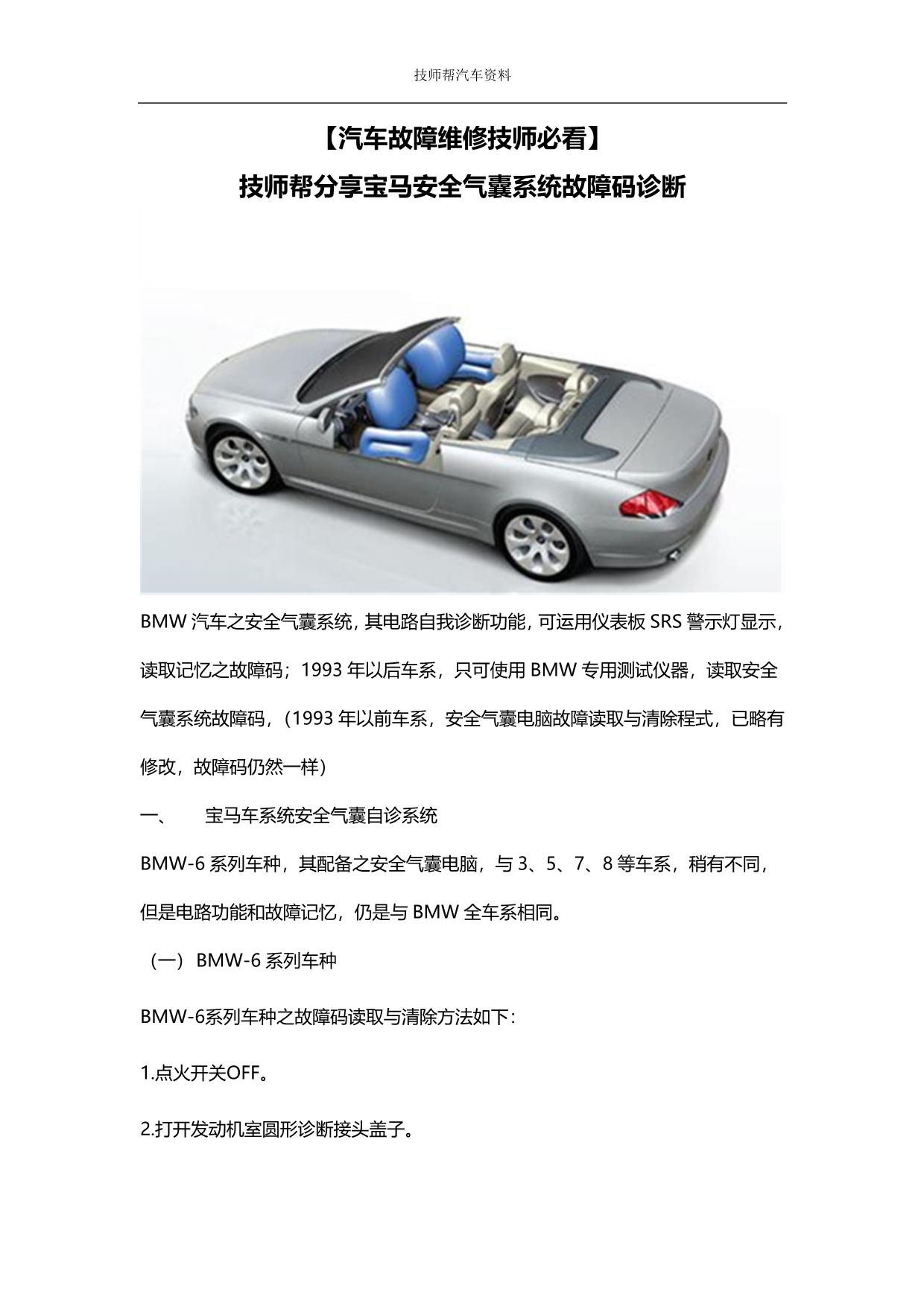

技师帮汽车资料【汽车故障维修技师必看】技师帮分享宝马安全气囊系统故障码诊断BMW 汽车之安全气囊系统，其电路自我诊断功能，可运用仪表板 SRS 警示灯显示，读取记忆之故障码；1993 年以后车系，只可使用 BMW 专用测试仪器，读取安全气囊系统故障码， （1993 年以前车系，安全气囊电脑故障读取与清除程式，已略有修改，故障码仍然一样）一、 宝马车系统安全气囊自诊系统BMW-6 系列车种，其配备之安全气囊电脑，与 3、5、7 、8 等车系，稍有不同，但是电路功能和故障记忆，仍是与 BMW 全车系相同一） BMW-6 系列车种BMW-6系列车种之故障码读取与清除方法如下：1.点火开关OFF2.打开发动机室圆形诊断接头盖子技师帮汽车资料3.将 15pin诊断接头之1号脚（点火线圈）和6号脚（安全气囊诊断线） ，以跨接线连接4.点火开关转在第一段位置5.注视仪表板SRS警示灯的闪示，并读取闪示的故障码6.故障码闪示方式，SRS警示灯先亮6 秒，再以3秒区间隔时间逐次闪示故障码7.清除故障码记忆，只须拆下电瓶负极椿头 2 分钟外以上即可二） BMW3、5 、7、8 系列车种BMW1989 年以后的 5、7 系列，1990 年以后的 8 系列，以及 1991 年以后的 3系列车种，均在发动机室配备 20 脚之圆形诊断接头，其安全气囊电脑诊断电路亦相同，读取与清除故障码方法如下：1.点火开关 OFF。
2.打开发动机室 20 脚圆形诊断接头盖子3.将诊断接头 15 号脚（RXD）和 19 号脚（车身搭铁） ，以跨接线连接4.点火开关转在第一段位置 （只有 SRS 警示灯亮的位置）5.约 3～4 秒后，取下诊断接头的跨接线6.注视仪表板 SRS 警示灯，并读取闪示的故障码7.故障码闪示方法，即是先亮 6 秒，熄 3 秒，连续闪烁（1～9 次） ，熄 3 秒，再闪三位数之故障码，然后熄 3 秒，再闪下一个故障码8.清除故障码方法有下三种：（1）直接拆下电瓶负极接头2分钟以上2）将诊断接头15号脚和19号脚跨接后，点火开关转在第一段位置，约15秒后，技师帮汽车资料点火开关OFF，并取下跨接线即可3）跨接诊断接头15号脚和19号脚，点火开关转在第一段位置，等15秒后，再将点火开关OFF，再等15秒后，拆下电瓶负极接头 1分钟以上，并取下诊断接头的跨接线二、宝马车系安全气囊系统专用仪器 MODIC 诊断BMW 车系自 1993 年以后，采用的安全气囊系统，必须利用专用仪器才能诊断及归零，本节是将汇整利用 MODIC 所读出之故障码，加以解析MODIC 诊断安全气囊故障码表故障码 内容1 安全气囊电脑中 4700μF 电容器不良一更换 4700μF 电容器2 安全气囊电脑不良-更换电脑3 安全气囊 IGN 电源线路不良—参考前节故障码 1-4-1，1-4-24 方向盘气囊线路不良—参考前节故障码：1-1-1，1-1-25,621,22乘客座气囊或安全带拉紧器线路—检查电脑#2 ，#13/#1，#9 之间线路电阻 3～5Ω。
10,1112,1516右侧碰撞传感器—参考前节故障码：2-2-1 ， 2-2-217,18 安全气囊 SRS（AIR BAG）指示灯线路不良检查电脑#20 脚19 安全气囊电脑记忆有故障码 —故障码清除即可技师帮汽车资料20 电脑诊断功能不良—如无法清除故障码，即应换电脑23 以后 表示安全气囊电脑不良结论：— —SRS 由于电脑诊断功能已进入 OBD-II 时代，诊断信号均采用逻辑信号，同时具有前置识别信号，因此每年之诊断软体均有变更SRS 警示灯闪示故障码内容故障码 内容1-1-1安全气囊电脑内部碰撞开关电路短路，或安全气囊电脑中央处理器之引爆控制电路短路※安全气囊电脑已损坏 ,请更换电脑1-1-2安全气囊总成电路不良，或其电线接头、游丝接点不良，或是安全气囊电脑内部引爆旁通电路短路※（1）点火开关 OFF2）拆下电瓶负级接头 5 分钟以上3）拆安全气囊（2 脚）电线接头4）以高阻抗之数位电表，测量安全气囊总成端，其线路电阻应在4Ω±1Ω 范围5）若电阻在 1.6Ω±0.2Ω 范围，表示安全气囊总成不良6）若电阻为 0Ω，或无穷大，表示方向盘游丝短路或断路7）若电阻为 4Ω 电阻，连接在安全气囊接头上，以取代安全气囊总成技师帮汽车资料的电阻值，然后清除故障码，1-1-2 号故障码若仍然存在，表示安全气囊电脑不良。
反之故障被清除，表示安全气囊电线不良1-1-3 安全气囊电脑内部电源电路不良，或电源电压过低1-1-4SRS 警示灯，曾经断路或短路 （曾在安全气囊电脑仍有记忆电源期间，拆仪表板电线接头）1-2-1 左侧碰撞传感器回路搭铁1-2-4左侧碰撞传感器不良※测量左侧碰撞传感器之黄色线和白色线，其电阻应在 10Ω 左右※ 亦可拆下安全气囊系统 6 脚电线接头，测量#4 和#5 号孔，以量出左侧碰撞传感器电阻，应在 10Ω1-3-1 SRS 警示电线曾经短路或断路过久 （参阅 1-1-4 故障码）1-3-2 安全气囊电脑内部电路不良1-3-4 自我诊断系统无法输出其他故障码1-4-1安全气囊总成与安全气囊电脑连接之篮灰色电线破损或短路※请更换电线，以策安全1-4-2安全气囊总成与安全气囊电脑连接之蓝灰色电线，会触及 12V 电瓶电源线路※请更换电线，以策安全1-4-3 安全气囊电脑外壳搭铁不良，或内部电路板搭铁回路不良2-1-1左侧碰撞传感器或其电线短路※应更换电线，并检测传感器电阻值（10Ω） 2-1-2 左侧撞传感器之白色电线断路，或碰撞传内部断路技师帮汽车资料※测量左侧碰撞传感器黄色线和白色线，其应出现 10Ω 左右电阻值。
2-1-4 安全气囊电脑故障记忆电路短路2-2-1右侧碰撞传感器白色（白/篮）线短路，或碰撞传感器内部短路※测量右侧碰撞传感器白色线和红色线之间，应出现 10Ω 传感器的电阻值2-2-2 右侧碰撞传感器内部断路，或白色（白/蓝）电线断路2-2-4 右侧碰撞传感器不良2-3-1安全气囊电脑外壳，或是左、右侧碰撞传感器外壳搭铁不良※请检查固定螺丝与车身搭铁情况2-3-2左侧或右侧碰撞传感器内部短路※请更换碰撞传感器2-3-3 安全气囊电脑引爆电路不良，或电源电路不良2-3-4 安全气囊电脑自我诊断电路不良2-4-1安全气囊电脑不良※请更换电脑2-4-2 安全气囊电脑不良，或是右侧碰撞传感器间歇性不良3-1-1 安全气囊电脑不良3-1-2 安全气囊电脑不良3-2-4 安全气囊电脑自我诊断电路不良3-2-1 安全气囊电脑不良3-2-2 安全气囊电脑不良3-2-4 安全气囊电脑电源电路不良技师帮汽车资料3-3-1 安全气囊电脑不良3-3-2左侧或右侧碰撞传感器不良※请参考 2-1-1/2-1-1 号；2-2-1/2-2-2 号故障码3-3-4 安全气囊电脑自我诊断电路不良3-4-1 安全气囊电脑不良。
3-4-2 安全气囊电脑不良4-1-1 左侧碰撞传感器不良4-1-3 安全气囊电脑电源电路不良4-1-4 安全气囊电脑自我诊断电路不良4-2-1 右侧碰撞传感器不良4-3-1 SRS 警示灯电路曾经断路4-4-3 SRS 警示灯电路曾经短路。
