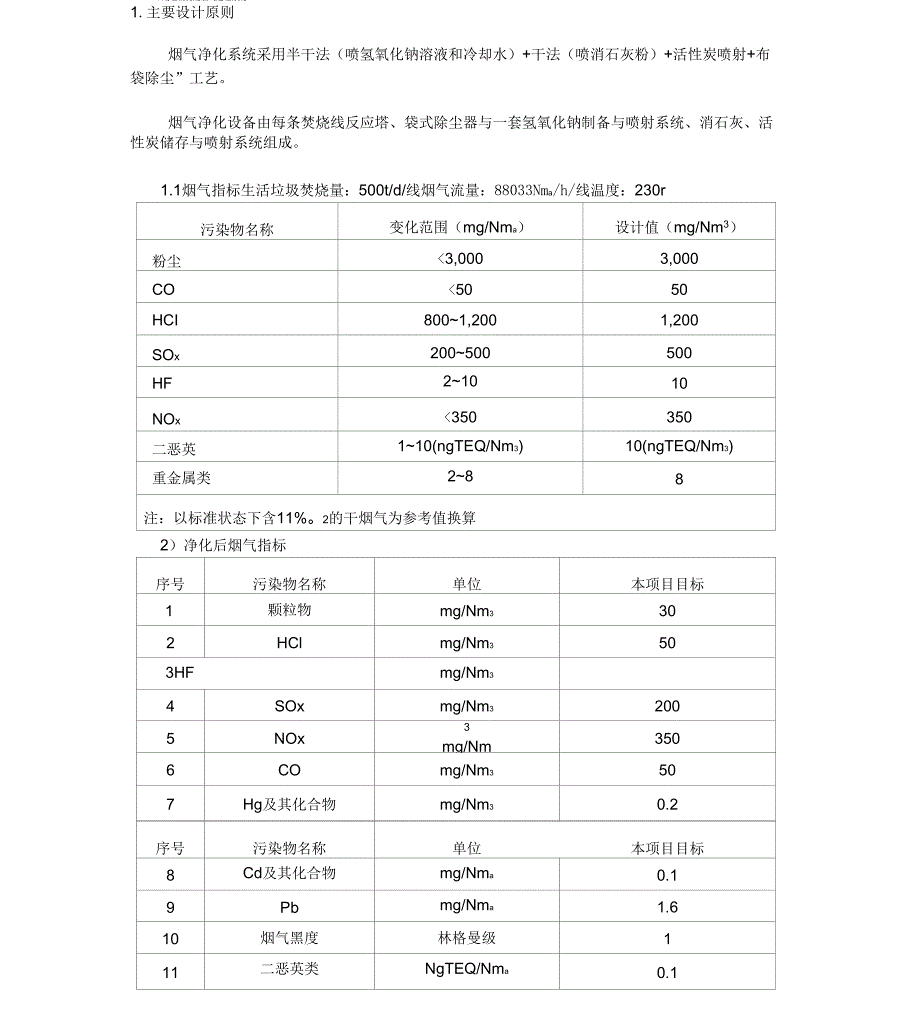

500"d/线垃圾焚烧烟气处理系统1.主要设计原则烟气净化系统采用半干法（喷氢氧化钠溶液和冷却水）+干法（喷消石灰粉）+活性炭喷射+布袋除尘”工艺烟气净化设备由每条焚烧线反应塔、袋式除尘器与一套氢氧化钠制备与喷射系统、消石灰、活性炭储存与喷射系统组成1.1烟气指标生活垃圾焚烧量：500t/d/线烟气流量：88033Nma/h/线温度：230r污染物名称变化范围（mg/Nma）设计值（mg/Nm3）粉尘<3,0003,000CO<5050HCI800~1,2001,200SOx200~500500HF2~1010NOx<350350二恶英1~10(ngTEQ/Nm3)10(ngTEQ/Nm3)重金属类2~88注：以标准状态下含11%2的干烟气为参考值换算2）净化后烟气指标序号污染物名称单位本项目目标1颗粒物mg/Nm3302HClmg/Nm3503HFmg/Nm34SOxmg/Nm32005NOx3mg/Nm3506COmg/Nm3507Hg及其化合物mg/Nm30.2序号污染物名称单位本项目目标8Cd及其化合物mg/Nma0.19Pbmg/Nma1.610烟气黑度林格曼级111二恶英类NgTEQ/Nma0.1注：1）本表规定的各项标准限值，均以标准状态下含11%02的干烟气为参考值换算。
2）烟气最高黑度时间，在任何lh内累计不得超过5min3）在不喷碱液的MCR工况条件下，石灰消耗量v15kg/垃圾、活性炭消耗量W0.9kg/垃圾，满足上表格要求12公用品及化学原材料1）压缩空气供应压力0.6~0.8MPa含尘粒径小于111m,工艺用压缩空气:含油量小于0.1mg/m3,压力露点2°C仪表用压缩空气:含油量小于0.01mg/m3,含尘粒径小于0.01im压力露点TOCo2）消石灰质量指标项目数值Ca(OH)2>90%粒度（200目筛）通过率〉95%Mg及碱金属（以Mg计）<0.5%Fe<0.04%盐酸不溶物<0.15%3）活性炭质量指标项目单位数值化学分析灰份%<10水份%<10细度250目%>95表面积(BET)比表面积M2/g>800燃烧温度典型值C700烟化温度典型值4504)NaOH质量指标指标名称指标值NaOH>30.0%NazCOs<0.4%Fe2O3<0.005%NaCl<4.7%2、烟气脱酸系统2.1冷却反应塔2.1.1概述冷却反应塔是烟气净化系统的关键组件整个冷却反应塔系统包含：一个带有导流板的进口烟道的反应塔体；一个喷洒工艺冷却水及碱液的双相流喷头及阀门组一个喷射消石灰及活性炭的塔后烟道；一个带有电伴热及破拱空气炮的收集沉下的固体灰渣的底部锥体；相应电气热控仪表。
冷却反应塔的功能是，高温烟气离开锅炉与被双相流喷头增湿雾化的工艺水接触降温，为中和反应提供合适的温度平台烟气中的重金属和有害气体成分(HCI,SOx)，与冷却反应塔喷入的碱液或塔后烟道喷入的消石灰接触发生中和反应，降低其在烟气中的含量，另外与消石灰一道喷入的活性炭吸附烟气中的汞和二恶英大部分固体灰渣混在烟气中一同进入下游的除尘器中并继续进行反应小部分灰渣会从烟气中分离出来沉落于冷却反应塔底部，然后经过底部的双层气动插板进入灰渣输送储存系统2.1.2 过程说明在烟气通过时，提供充分的滞留时间（大约4秒）降低温度，为中和反应提供合适的温度平台为酸碱中和反应提供合适的空间条件冷却反应塔入口烟道设有导流片，使得烟气尽可能均匀分布烟气方向和双相流喷头方向一致，喷头采用美国喷雾公司FM系列喷头，专为脱硫除酸系统设计，雾化粒径约60微米冷却反应塔是由低碳钢制造而成，空塔结构无阻力构件，外部保温，设有人孔进行观察和检修反应塔顶部平台有一系列的阀门，用来控制喷入的碱液和冷却工艺水的量喷入的工艺冷却水量是根据反应塔出口温度来控制的而碱液或消石灰投加量是根据烟气监测系统HCl浓度控制工艺冷却水的投加量由管路的薄膜调节阀调节，阀前装有过滤器，防止大颗粒或焊渣对喷头堵塞，影响雾化效果。
碱液投加量通过计量泵调节工艺冷却水回路的压力由恒压阀来控制，位于回流管上，保证了喷头前液体的压头冷却反应塔的锥底，收集与增湿雾化工艺水碰撞干燥而与烟气分离的大颗粒固体灰渣为了避免堵塞，锥底设有伴热和保温，另外还安装了空气炮电伴热是有两个独立的电路组成的，各自覆在锥体表面，即使其中之一出现故障，也可以向整个锥体提供必须的最小的加热量每个电路都有其各自的温度调节装置，来控制电路电路的激活或停止控制是在控制室进行的电路出现故障也可在控制室显示出来在就地控制盘上，只有运行或错误信号灯亮空气锤安装在反应塔锥体中下部，用来处理可能出现的灰渣堵塞现象他们是由压缩空气及三通电磁阀来驱动的锥体还安装一料位计，当锥体内灰渣过高时就会报警锥体出灰有一双层气动翻板阀，保证冷却反应塔的密封灰渣出来后直接进入刮板输送机在冷却反应塔进口装有一温度传感器，出口安装有三个温度传感器，来监控烟气温度出口温度中间值(非平均值)用在控制回路和报警上冷却反应塔进出口装有差压传感器，对塔差压进行监控1) 操作启动条件有阀门处于自动状态，且无故障；飞灰输送储存系统就绪且启动；至反应塔的烟气温度在170C以上；至烟囱的烟气流量至少在25,000Nm3/h以上。
A. 启动喷头压缩空气电磁阀打开；工艺水泵启动，工艺冷却水管路薄膜调节阀启动，控制塔后温度150C；锥体双层气动翻板阀启动自动排灰；锥体料位计报警空气炮自动启动；锥体温度低电伴热自动启动关闭冷却反应塔出口温度过低，自动执行关闭程序2.2.1 工艺冷却水管路薄膜调节阀关闭；工艺水泵关闭(长时间停机)喷头压缩空气电磁阀关闭(短时间停机不关)锥体双层气动插板阀启动排灰，空气炮按程序启动，清灰完毕后关闭；5）锥体电伴热关闭（长时间停机）消石灰储存输送系统概述消石灰，作为反应物来喷入烟气中，从而除去其中的酸性气体整个系统包括以下设备：一个石灰储仓，变频定量给料机，罗茨风机和输送管路消石灰是用槽罐车运到现场，并储存在一石灰仓中仓顶有除尘器，防止上料及投运时粉尘外溢仓上装有高中低及连续料位检查，随时监控石灰的存量石灰仓锥斗设有流化板，通过压缩空气流化方便石灰下料给料机可根据检测HCL数据调整投加量石灰通过与活性炭投加共用的罗茨风机输送至冷却反应塔后烟道过程1）消石灰的上料存储槽罐车运来消石灰通过快速接头与石灰仓上料管连接气力输灰，仓顶除尘器此时需投运石灰仓顶设有安全阀，防止意外高压损坏石灰仓根据石灰仓上的料位计检测石灰存量情况，高位报警停止上料，低料位报警则需加料。
石灰仓存有石灰时流化板根据程序自动投运2）消石灰的输送喷射石灰投加量由检测的HCL数据确定，通过变频给料机实现调节消石灰下来后被罗茨风机气力输送至冷却反应塔后烟道喷射进去与酸性气体反应操作1）石灰仓的装填当槽罐到后，通过快速接头与上料管接起来石灰仓装填在就地控制盘操作1) 当快速接头连接后，石灰仓上料管的开关阀打开仓顶除尘器启动槽罐车气力输送启动槽罐车打空或石灰仓高料位已到停止装填石灰仓当顶除尘器关闭，上料管开关阀关闭消石灰的输送消石灰气力输送阀门打开，罗茨风机启动变频给料机启动石灰仓流化板按程序启动石灰仓仓顶除尘器启动关闭变频给料机关闭60S后罗茨风机停止石灰仓流化板关闭2.3.1 石灰仓仓顶除尘器关闭2.3活性炭储存输送系统概述本系统通过电动葫芦把袋装活性炭提升到活性炭仓顶加料，设有仓顶除尘器防止加料及活性炭输送时扬起活性炭输送通过可调螺旋给料机定量,用罗茨风机(与消石灰共用)气力输送至对应冷却反应塔后的烟气管道，吸附烟气中二恶英及重金属等有毒物质活性碳仓设有高中低料位计，方便对储存量进行检测活性炭仓锥斗还装有振动器帮助破桥1) 过程说明活性炭的上料存储采购回来的袋装活性炭通过电动葫芦提升至活性炭仓仓顶，仓顶设有人孔门，方便装料及检修。
加料时仓顶除尘器投运，防止活性炭外溢污染环境活性炭仓设有高中低料位计，低料位报警需加料，而高料位报警则停止2) 活性炭的输送喷射活性碳的投加与烟气出口的二噁英及重金属含量的具体数量关系还没有得出，基本采用经验量投加，按每标立方烟气投加lOOmg活性炭量算，则活性碳耗量为56Kg/h，以此作为投料基准量，对活性炭螺旋给料器转速进行调节螺旋给料器下来的活性炭通过与消石灰输送共用的罗茨风机喷射至反应塔后烟道2.4.l 操作活性炭仓的装填电动葫芦提升袋装活性炭至仓顶顶部人孔门打开，仓顶除尘器启动投料至高料位报警停止活性炭的输送输送管路上的阀门打开输送罗茨风机启动螺旋给料机启动锥斗振动器按程序投运停止锥斗振动器停止螺旋给料机关闭60S后罗茨风机关闭输送管路上的阀门关闭(长时间停机)2.4工艺水及碱液系统概述工艺水系统由工艺水箱与水泵以及管道阀门等组成工艺水箱装有多点液位计控制进水管的电磁阀自动补水，两台多级离心水泵(二用一备)把工艺冷却水送至对应冷却反应塔的双相流喷嘴，工艺水管设有回流管，通过回流管的恒压阀保证双相流喷头的供水压力并通过压缩空气压力控制良好的雾化力径,建立合适的反应温度平台,提高增湿活化功能。
喷水量由塔的出口温度通过PLC来控制冷却水管路薄膜调节阀实现碱液系统主要由碱液储罐、碱液稀释罐、搅拌器及上料泵、输送泵等组成浓度30%碱液由罐车运抵厂区，通过碱液上料泵打至碱液储罐碱液储罐装有四点液位计然后再通过碱液输送泵送至碱液稀释罐，在稀释罐里配置成10%浓度稀碱液稀释罐装有搅拌器及液位计最后通过计量泵打至管道混合器与工艺水混合送至双相流喷头碱液计量泵的输送量可由监测HCL数据控制过程说明1）工艺冷却水系统工艺水箱进水管装有电磁阀，水箱的四点液位计低位时电磁阀打开补水，液位计高位时电磁阀关闭停止供水工艺水泵启动后与液位计连锁，低位时水泵关停防止空转双相流喷头供水压力由工艺水回流管的恒压阀调节，每次水泵重启后需调整一次2）碱液系统碱液稀释罐进水管装有电磁阀及流量计，可以对工艺水流量进行计量，结合碱液输送泵输送量对10%浓度碱液稀释配置成10%浓度稀碱液，同时配有搅拌器均匀搅拌碱液计量泵输送量由烟气出口酸浓度控制，并与多点液位计连锁，在低位报警时自动关停操作工艺水系统启停至反应塔的烟气温度在170C以上至烟囱的烟气流量至少在45,000Nm3/h以上喷头压缩空气电磁阀打开工艺水箱低液位有显示工艺水管路手动阀门打开，自控阀门就绪工艺水泵启动，调节回水管路恒压阀工艺水系统停机只需直接把工艺水泵关停即可。
A. 2)碱液系统启停工艺水系统已启动碱液稀释罐低液位有显示碱液管路手动阀门打开碱液计量泵启动按程序运行碱液系统停机也是直接把碱液计量泵关停布袋除尘器1概述布袋除尘器是针对垃圾焚烧烟气成分复杂、温度高的特点而设计它的特点是不随垃圾成分变化，而始终保持很高的除尘效率除尘器的作用有两方面：第一，分离烟气中的飞灰和固体颗粒；第二，袋子上粘附的尘饼含有大量消石灰及活性炭继续与烟气的酸性污染物发生中和反应及吸附重金属、二噁英烟气从冷却反应塔出来经进口三。
