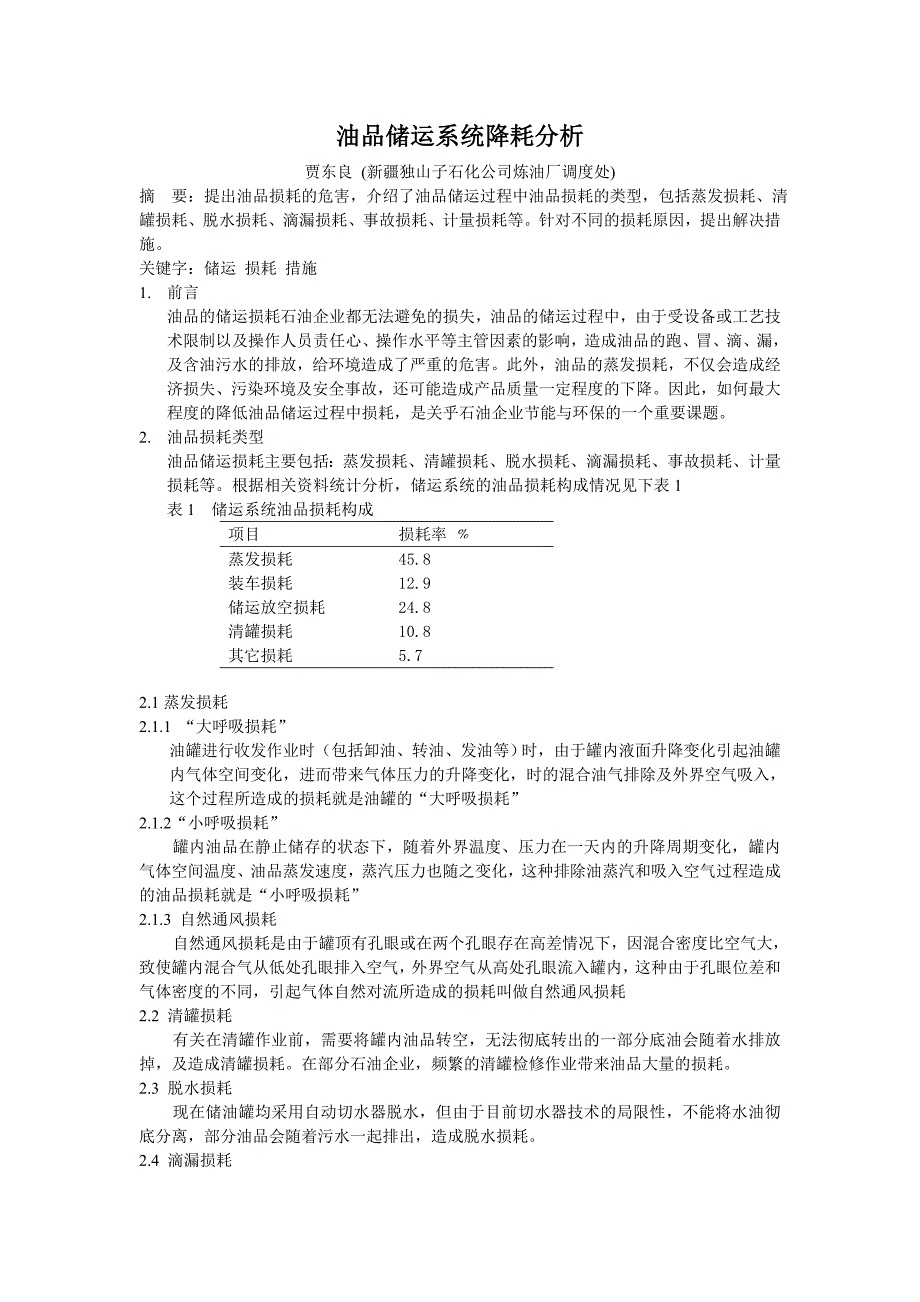

油品储运系统降耗分析油品储运系统降耗分析贾东良 (新山子石化公司炼油厂调度处) 摘 要:提出油品损耗的危害,介绍了油品储运过程中油品损耗的类型,包括蒸发损耗、 清罐损耗、脱水损耗、滴漏损耗、事故损耗、计量损耗等针对不同的损耗原因,提出解 决措施 关键字:储运 损耗 措施 1.前言 油品的储运损耗石油企业都无法避免的损失,油品的储运过程中,由于受设备或工艺 技术限制以及操作人员责任心、操作水平等主管因素的影响,造成油品的跑、冒、滴、 漏,及含油污水的排放,给环境造成了严重的危害此外,油品的蒸发损耗,不仅会 造成经济损失、污染环境及安全事故,还可能造成产品质量一定程度的下降因此, 如何最大程度的降低油品储运过程中损耗,是关乎石油企业节能与环保的一个重要课 题 2.油品损耗类型 油品储运损耗主要包括:蒸发损耗、清罐损耗、脱水损耗、滴漏损耗、事故损耗、计 量损耗等根据相关资料统计分析,储运系统的油品损耗构成情况见下表 1 表 1 储运系统油品损耗构成2.1 蒸发损耗2.1.1 “大呼吸损耗” 油罐进行收发作业时(包括卸油、转油、发油等)时,由于罐内液面升降变化引起油 罐内气体空间变化,进而带来气体压力的升降变化,时的混合油气排除及外界空气吸 入,这个过程所造成的损耗就是油罐的“大呼吸损耗”2.1.2“小呼吸损耗” 罐内油品在静止储存的状态下,随着外界温度、压力在一天内的升降周期变化,罐内 气体空间温度、油品蒸发速度,蒸汽压力也随之变化,这种排除油蒸汽和吸入空气过程造 成的油品损耗就是“小呼吸损耗” 2.1.3 自然通风损耗 自然通风损耗是由于罐顶有孔眼或在两个孔眼存在高差情况下,因混合密度比空气大, 致使罐内混合气从低处孔眼排入空气,外界空气从高处孔眼流入罐内,这种由于孔眼位差 和气体密度的不同,引起气体自然对流所造成的损耗叫做自然通风损耗 2.2 清罐损耗 有关在清罐作业前,需要将罐内油品转空,无法彻底转出的一部分底油会随着水排放 掉,及造成清罐损耗。
在部分石油企业,频繁的清罐检修作业带来油品大量的损耗 2.3 脱水损耗 现在储油罐均采用自动切水器脱水,但由于目前切水器技术的局限性,不能将水油彻 底分离,部分油品会随着污水一起排出,造成脱水损耗项目 损耗率 ﹪蒸发损耗 45.8 装车损耗 12.9 储运放空损耗 24.8 清罐损耗 10.8 其它损耗 5.72.4 滴漏损耗 油品在生产经营中,由于设备原因,滴漏损耗是经常存在的其主要原因有以下几点:(1)油罐阀门内漏,造成泄漏 (2)机泵、管线、人孔连接部位螺栓松动造成泄漏 (3)油罐,管线焊口开裂、腐蚀穿孔引起的泄漏 3 降低油品损耗的措施 3.1 降低油品蒸发损耗的措施 3.1.1 采用浮顶罐浮顶罐的罐顶(或浮盘)浮在油面上,随油面升降,没有气体空间,可以极大地减少 蒸发自由表面积和气体空间体积,起到非常好的降低蒸发损耗的效果,因而在国内外得到 广泛应用浮顶罐可以大大减少因温度变化造成的小呼吸损耗和因油料输转造成的大呼吸 损耗经统计分析,装有浮顶罐的蒸发损失仅为拱顶罐的 5℅左右。
目前在收发油作业比 较频繁的油库罐区,老式拱顶罐正逐步改造成装配式的铝合金内浮顶罐 3.1.2 安装呼吸阀挡板在收发油作业时,往往由于液面下降较快,空气经呼吸阀迅速进入罐内,气体直冲油 面,使油面上的油品蒸汽浓度层被冲散,发油作业结束后,将发生比较剧烈的油面蒸发现 象,使回逆呼吸损耗大为增加,为了减少这种损耗,可在呼吸阀下面加一块挡板空气经 呼吸阀迅速进入罐内,使它不能直冲液面,空气冲击挡板后折向油罐的周壁,使油罐内部 空间蒸汽分层当油罐吸入新鲜气体通过挡板时,该气体被分散在罐顶四周,呼出蒸汽时, 首先将上层浓度较小的油蒸汽从呼吸阀呼出,从而减少了蒸发损耗据实测,在收发作业 频繁的油罐上安装这种挡板,可使油罐的大呼吸损耗降低 20℅-40℅,效果明显 3.1.3 加装喷淋装置 阳光辐射热量 80℅是通过罐顶传给油品的 ,因而罐顶加装的喷淋装置淋水,水沿罐 顶和罐壁流下,将热量带走,罐内气体空间的温度就会降低,昼夜温差也会降低,有效减 少油罐 “小呼吸损耗” 3.1.4 收集和回收油蒸汽 为防止油气挥发进入空气,可以把存有同类油品的储罐顶部用管线连接起来,与集气 罐连接起来,构成一套密闭的集气系统。
集气罐的容积可以根据系统压力自行调节,为油 罐排气、吸气起到平衡调节作用,这,降低油品蒸发损耗 3.1.5 选择合适的防腐漆油罐表面的防腐漆不仅具有防腐功能,而且可以减少阳光直射,降低罐内油温,从而减 少油罐“小呼吸”损耗,其中银白色涂料效果最好 3.1.6 精密统筹(1)从生产上合理安排油罐使用率;油罐尽量装满以减少罐内空间体积据资料介绍 油罐液位达到 90℅,蒸发损耗为 0.3℅;液位在 70℅时,蒸发损耗可达 1℅-1.5℅2)提高油品一次调和成功率,尽量减少倒罐(输转)次数,也可大大减少呼吸损耗3)合理安排油罐收发作业,油罐发油后尽快安排收油 (4)加强设备的维护保养:选择适用的呼吸阀,使其在油罐设计压力运行范围内尽量 满载工作定期对机械呼吸阀清洗检查、 ,定期更换液压呼吸阀密封油油罐上所有附件, 如量油孔等,使用后应及时关严 3.2 降低清罐损失的措施实际油罐清罐作业时,罐底总有部分油品无法转出,排放下水井势必造成浪费采用向油罐内垫水的方法,垫至泵的抽出口,用泵抽出,多次重复可极大地降低清罐损耗 3.3 降低脱水损耗的措施 加强对油罐自动切水器的维护,定期拆检、清洗操作人员加强巡检,密切关注其工 作状况,一旦发现油品随水切除,及时调节切水器,确保脱水损耗降至最低 3.4 降低跑冒滴漏损耗的措施加强设备的检查维护,所有油罐、机泵、管道、阀门等连接部位,动静密封点都应做到 严密不漏。
另外,对于油罐应按照相关标准,定期对油罐底板探伤检测,掌握油罐的腐蚀 情况,避免底板腐蚀穿孔造成损耗 3.5 降低事故损耗的措施加强对操作人员的专业教育,提高他们的技术水平和责任心,认真落实油罐液位的检查, 实时跟踪油罐的动态变化,根据油罐的高度、温度等参数变化,及时发现油品的跑冒滴漏 现象,防止意外事故发生 3.6 降低计量损耗的措施所有计量器具,包括温度计、液位计,都应按照要求定期检验;化验分析数据,尤其是 油品密度,必须要求精确详细;交接过程中,操作和计算应严格按照相关国家标准进行 4. 结语 总之,降低油品损耗是一项长期复杂的工作,需要了解和掌握油品损耗的理论知识和规 律,并根据生产实践中的具体情况,有针对性的采取有效措施,油品损耗一定会降低,为 企业创造效益,为社会保护环境,减少污染参考文献参考文献】】 [1] 刘向兵,李立国. 高等学校实施战略管理的理论探讨[J]. 科技信息. 2010(23) [2] 祁顺生. 以价值为基础的要素与企业 [J].. .中国 教育期刊学会.2001(02) [3] 张振川. 现代企业风险价值管理问题探讨[J]. 会计研究. 2004(03) [4] 汤谷良,林长泉. 打造 VBM 框架下的价值型财务管理模式[J]. 会计研究. 2003(12) [5] 胡笑寒,万迪昉. 战略控制方法与管理控制方法的比较及发展研究[J]. 广东科技. 2003(04) [6] 何有缘,侯兰,任洪斌. 信息沟通中经理人应遵循的“531”策略[J]. 中国职教期刊学 会. .2002(04) [7] 德国胜. 提高变电站电力系统自动化的技术途径探讨[J]. 黑龙江科技信息. 2010(36) [8] 刘萍. 从经济学角度分析公允价值与市场价值[J]. 中国科教期刊学会. 2002(12) [9] 王春美,闫彩英. 浅谈企业文化建设的价值取向[J]. 生产力研究. 2001(06) [10] 袁改莲,芦震. 220kV 小店变电站 2 号主变差动保护跳闸的事故分析[J]. 科技情报 开发与经济. http://www.xtd- 2010(33) [11] 周雯,邢建武. 新经济时期以来美国制造业及服务业的发展[J]. 特区经济. 2009(01) [12] 赵东安,杨春. 中国工业期刊学会关于生产服务业对制造业升级的影响研究—— 韩国现代化经验及对我国的启示[J]. 特区经济. 2009(01) [13] 戴靖波. Z 形接地变压器在变电站的应用[J]. 湘潭师范学院学报(自然科学版). [14] 侯晓音. 地区变电站自动化系统设计[J]. 北华大学学报(自然科学版). 2007(05) [15] 顾乃华,毕斗斗,任旺兵. 生产服务业与制造业互动发展:文献综述[J]. 中医药期 刊学会. .2006(06)[16] 益瑞涵. 美国大学的品牌管理及启示——以马里兰大学为例[J]. 华南理工大学学 报(社会科学版). 2007(02) [17] 顾乃华,毕斗斗,任旺兵. 中国转型期生产服务业发展与制造业竞争力关系研究 [J]. 中国高教期刊学会. 2006(09) [18] 刘志彪. 发展现代生产者服务业与调整优化制造业结构[J]. 南京大学学报(哲学.人 文科学.社会科学版). 2006(05) 。
