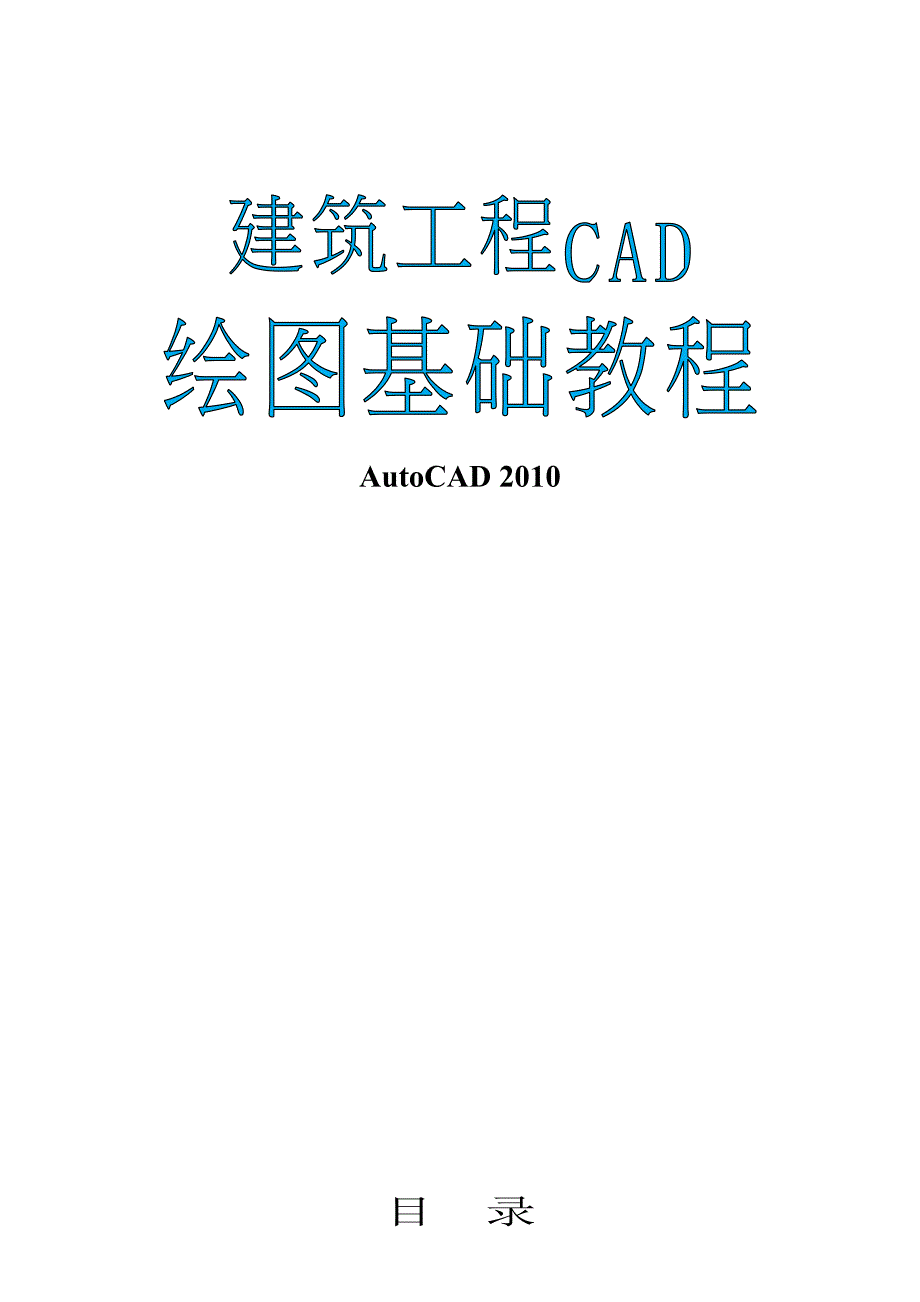

建筑工程CAD绘图基础教程

AutoCAD 2010目 录第一章 基础知识 1第二章 基本绘图命令 2第三章 辅助绘图命令 4第四章 基本编辑命令 5第五章 常用插入命令 6第六章 常用对象及特性编辑命令 7第七章 其它常用命令 8第一章 基础知识1、AoutCAD的工作界面：（1）打开CAD程序后工作空间选择“AutoCAD经典”界面新建CAD文件时选择图形模板“acad.dwt”绘图窗口分为模型空间和布局空间两个选项卡，右下角是坐标系图标及坐标原点2）命令窗口中显示命令、系统变量、选项、信息和提示在命令窗口输入命令时一定要“回车”确认隐藏命令窗口“按CTRL+9组合键”打开命令文本窗口按“F2键”，可以检查绘图过程3）菜单栏、工具栏作用是快捷地输入、设置和执行命令隐藏菜单栏、工具栏“按CTRL+0组合键”打开工具栏用光标指向任一工具栏单击鼠标右键选择需要的工具栏4）快捷菜单单击鼠标右键时打开，隐藏快捷菜单单击“工具”菜单“选项”对话框的“用户系统配置”选项卡上，清除“Windows标准”下的“绘图区域中使用快捷菜单”选项5）十字光标形状与绘图时CAD的工作状态有关，“十字光标”大小在“工具”菜单“选项”对话框的“显示”选项卡上设置，“拾取框”大小在“工具”菜单“选项”对话框的“选择”选项卡上设置，（6）状态栏显示绘图环境的设置状态、光标坐标位置及坐标系精度。

正交”开关F8，“极轴”开关F10，“对象捕捉”开关F3，“对象追踪”开关F11，“DYN动态输入”开关F127）工具选项板是“工具选项板”窗口中的选项卡形式区域，它们提供了一种用来组织、共享和放置块、图案填充及其他工具的有效方法每个图元都有相应的特性选项板可以查询更改图元特性2、键盘和鼠标硬件操作：（1）键盘输入英文命令或坐标，大小“Enter”键、“空格”为回车确认键2）鼠标左键为命令操作、定点操作和选择操作，鼠标右键为回车确认键，鼠标右键为查看操作键3）为提高绘图效率，建议关闭鼠标右键快捷菜单，左手键盘输入命令，右手鼠标右键回车确认3、十字光标的状态：（1）“ ”命令提示状态：提示操作者输入命令（见：命令输入方式），鼠标左键和键盘输入2）“ ”点的输入状态：提示操作者输入点的坐标（见：点的输入方式），鼠标左键和键盘输入3）“ ”对象选择状态：提示操作者选取被编辑对象（见：选择集设置），常用鼠标左键选择4、命令输入操作：（1）通过键盘在命令窗口直接输入英文或英文热键命令，输入命令后需要回车确认2）通过鼠标左键单击工具栏按钮图标或菜单栏的下拉菜输入命令，不需要回车确认3）在连续操作同一个命令的情况下，通过“回车”确认重新执行同一个命令。

1）放弃命令“U”或热键“Ctrl+Z”，恢复命令“Redo”或热键“Ctrl+Y”，按Esc键退出命令状态5、建筑工程作图原则：（1）按制图步骤绘图：打开软件→设置绘图环境→设置单位→设置图幅并显示全图→设置图层→在模型空间绘图→在布局空间标注出图2）作图比例：始终以1:1比例绘图，会图中不允许有误差，必须合理使用捕捉连接图线3）为不同类型的图元对象设置不同的图层及颜色图层名相对固定，每个图层要根据规范设置相应的颜色、线型、线宽，绘图时要明确将当前图层，所有图线要归并到正确的图层中4）作图时注意命令提示行及光标状态，根据提示决定下一步操作，提高作图效率减少误操作6、世界坐标系：（1）绝对坐标：是以绘图窗口右下角坐标原点(0,0)为参照点的坐标系,常用于测量、规划及道桥等工程制图表达样式：直角坐标（X,Y）、极坐标（D

2）在命令窗口输入行直接输入点的相对及绝对坐标值，输入坐标值后必须回车确认3）在鼠标光标指定的方向上通过给定距离值确定点，正交方式下在可水平和垂直方向输入长度值4）在“对象捕捉”打开的情况下，通过对象追踪和极轴追踪辅助输入点第二章 基本绘图命令任意点@0,300@500,0@-500,01、直线：执行Line命令，也可键入热键“L”，步骤：起点→端点参数：（C）闭合、（U）放弃45º300实例操作：（1）输入Line命令，用相对坐标绘制长方形（500×300）；（2）另用正交方式（只给距离）再绘一次2、构造线：执行Xline命令，也可键入热键“XL”，步骤：起点→端点，参数：水平（H）、垂直（V）、角度（A）、角平分线（B）、偏移（O）实例操作：（1）输入XL命令，分别选择参数H、V、B、A（45º）、O（-300）绘制多条构造线2）另用正交方式再绘多条构造线@300,200@0,200@200,0500,4003、射线：执行Ray命令，步骤：起点→端点实例操作：（1）输入Ray命令绘制：起点(500,400)，终点(@0,200)、(@300,200)、(@200,0)；（2）另用正交方式再绘多条射线。

270º起点圆心第二点端点4、圆弧：执行Arc命令，也可键入热键“A”，步骤：起点→第二点→端点参数：（C）起点→圆心→端点、（E）起点→端点→[C圆心、A圆心角、D切线方向、R半径实例操作：（1）输入Arc命令，分别用命令提示窗口参数绘制圆弧2）选择下拉菜单中Arc命令中的各种方式绘制圆弧5、圆：圆心200执行Circle命令，也可键入热键“C”，步骤：圆心→半径，参数：（3P）三点、（2P）二点、（T）切线→切线→半径实例操作：（1）输入Circle命令，分别用命令提示窗口参数绘制圆；（2）选择下拉菜单中Circle命令中的各种方式绘制圆6、圆环：执行Donut命令，也可键入热键“DO”，步骤：内径→外径→中心点，填充设置：Fill(开NO/关OFF)，起点@600,0150实例操作：（1）输入Donut命令，随命令提示内径200→外径400→中心点绘制圆环；（2）输入Donut命令，随命令提示内径0→外径400→中心点绘制填充圆7、椭圆：执行Ellipse命令，也可键入热键“EL”，步骤：起点→端点→次轴半径，参数：（A）椭圆弧[起点→端点→次轴半径→起点夹角→终点夹角]、（C）中心点绘圆弧、（R）长短轴夹角。

实例操作：（1）输入EL命令，分别用命令提示窗口参数绘制椭圆及椭圆弧；（2）选择下拉菜单中Ellipse命令中的各种方式绘制椭圆及椭圆弧C=20REC命令，用相对坐标在命令提示窗口分别以参数（C）20、（E）50、（F）20、（T）40、（W）5制(400×200)的矩形，绘制完后把各参数设置为0C=20F=20T=40W=58、矩形：执行Rectangle命令，也可键入热键“REC”，步骤：第一角点→第二角点，参数：（C）倒角、（E）标高、（F）圆角、（T）厚度、（W）宽度实例操作：输入REC命令，用相对坐标在命令提示窗口分别以参数（C）20、（F）20、（T）40、（W）5绘制(400×200)的矩形，绘制完后把各参数设置为03003003009、等边多边形：执行Polygon命令，也可键入热键“POL”，步骤：边数→圆心→外接圆半径，参数：（E）单边长、（I）外接圆、（C）内切圆实例操作：输入POL命令，用相对坐标在命令提示窗口分别以参数（E）L=300、（I）R=300、（C）R=300方式绘图10、点：①设置点样式：下拉菜单[格式]中[点样式]选择点样式设置点大小；500500定长分段（500）等分分段（6段）②执行Point命令，也可键入热键“PO”，绘制点；③绘制点的意义：辅助、分段（定长、等分）实例操作：（1）设置点样式：下拉菜单[格式]中[点样式]选择点样式、设置点大小为屏幕的10%；（2）在下拉菜单[绘图]的[点]命令中执行[定数等分]命令，将长度为1600的直线等分成6段。

3）用[定距等分]将长度为1600的直线按500长度分段1）（2）11、多段线（多义线）：执行Pline命令，也可键入热键“PL”，步骤：起点→端点，参数：（A）圆弧、（C）闭合、（H）半宽度、（L）长度、（U）放弃、（W）宽度实例操作：（1）输入PL命令，起点→端点→（A）圆弧→圆弧→（D）变向→（L）直线→（C）闭合；（2）输入PL命令（绘箭头），起点→（水平向右）第二点→（W）100-0→（L）40012、样条曲线：执行Spline命令，也可键入热键“SPL”，步骤：起点→列点→列点→方向参数：（C）闭合、（F）拟合公差实例操作：输入Spline命令，起点→第二点→第三点→第四点……（C）闭合→调整形状13、多线（平行线）：执行Mline（Multiline）命令，也可键入热键“ML”，参数：（J）正对“T上、Z无、B下”、（S）比例、（ST）样式、（C）闭合、（U）放弃实例操作：（1）新建多线样式：新建样式名(240W)→图元偏移(120,-120)→封口(直线)；（2）输入Ml命令；（3）设置（J）对正→（Z）无→（S）比例114、填充命令执行BHatch命令，也可键入热键“H”，在填充对话框内设置：填充图案、角度和比例、边界。

填充比例显示效果与“公制”和“英制”单位有关相差25约倍实例操作：（1）240×500矩形中，选择“其它预定义”图案“SOLTD”填充图形；（2）240×500矩形中，选择“其它预定义”图案“AR-CONC”（比例1）填充图形再选择图案“LINE”，角度45°，比例20，再次填充图形15、边界创建执行Boundary命令，也可键入热键“BO”，在边界创建对话框内选择拾取点→选择内部点→确定实例操作：在由5条直线构成的封闭区域，使用“边界”命令创建一个封闭的5边形16、修订云线执行Revcloud命令，也可以单击“绘图”菜单“修订云线”，在命令提示下，指定新的弧长最大值和最小值，或者按回车键，默认的弧长最小值和最大值为0.5个单位，弧长的最大值不能超过最小值的三倍实例操作：单击“修订云线”命令，修改弧长参数“A”，设置最小弧长：50、最大弧长：50，绘制图形改变圆弧方向使用参数“O”第三章 辅助绘图命令1、选择集设置：（1）直接点取方式：用鼠标直接点取所需图形，点一下选择一个图元对象2）窗口方式：从左到右（包含）、从右到左（包含及相交），一次选择多个对象3）全部方式：将当前图形中所见图形对象作为当前选择集，在“选择物体”提示下键入（ALL）。

4）围线方式：在“选择物体”提示下键入（F），以连线方式选取以之相交的图形5）交替选择对象：按SHIFT+空格键连续单击所需对象直到亮显所需对象，回车确认2、查看图形命令：（1）执行Zoom命令，也可键入热键“Z”，（正在执行其它命令时键入热键“’Z”），具体选项操作如下：（A）全部“All”查看全部视图范围，操作：Zoom→（。
