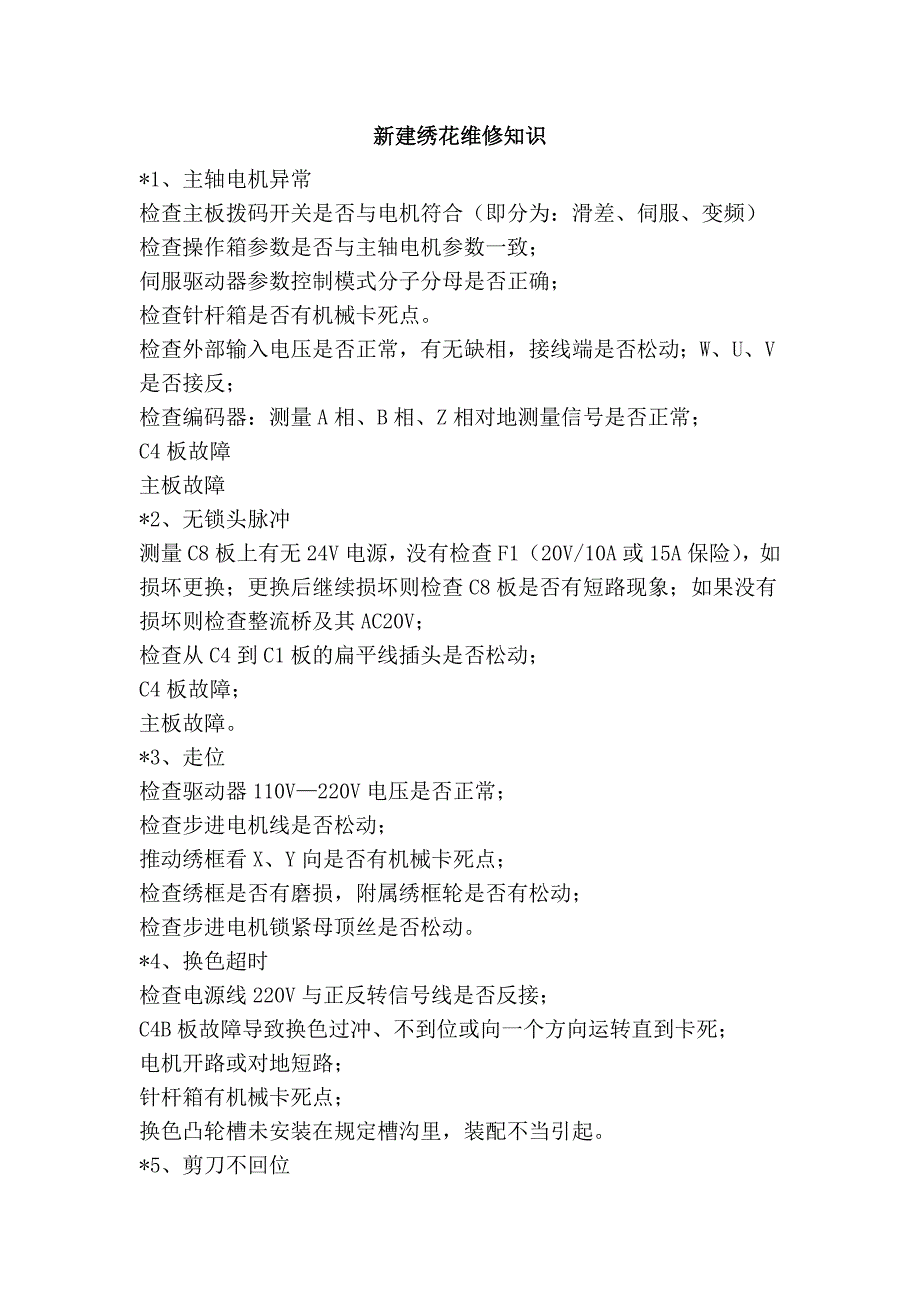

新建绣花维修知识新建绣花维修知识*1、主轴电机异常检查主板拨码开关是否与电机符合（即分为：滑差、伺服、变频）检查操作箱参数是否与主轴电机参数一致；伺服驱动器参数控制模式分子分母是否正确；检查针杆箱是否有机械卡死点检查外部输入电压是否正常，有无缺相，接线端是否松动；W、U、V 是否接反；检查编码器：测量 A 相、B 相、Z 相对地测量信号是否正常；C4 板故障主板故障*2、无锁头脉冲测量 C8 板上有无 24V 电源，没有检查 F1（20V/10A 或 15A 保险） ，如损坏更换；更换后继续损坏则检查 C8 板是否有短路现象；如果没有损坏则检查整流桥及其 AC20V；检查从 C4 到 C1 板的扁平线插头是否松动；C4 板故障；主板故障3、走位检查驱动器 110V—220V 电压是否正常；检查步进电机线是否松动；推动绣框看 X、Y 向是否有机械卡死点；检查绣框是否有磨损，附属绣框轮是否有松动；检查步进电机锁紧母顶丝是否松动4、换色超时检查电源线 220V 与正反转信号线是否反接；C4B 板故障导致换色过冲、不到位或向一个方向运转直到卡死；电机开路或对地短路；针杆箱有机械卡死点；换色凸轮槽未安装在规定槽沟里，装配不当引起。
5、剪刀不回位进系统测试剪刀能否开刀合刀；检查剪刀有无卡滞，电机扭距是否正常；检查有无信号输入输出6、驱动电源故障查看驱动器里 3A 保险管是否击穿，电源输入稳压管是否短路；测量输入电压 220V 是否正常，正常值的 10%左右，检查输入电压是否缺相、松动7、处理器异常检查芯片是否接触不良，信号线是否松动8、针位错误检查 AA6 板编码信号是否有误，如果有误则更换 AA6 板；磁铁离霍尔元件太远9、停车不到位检查编码器 A 相、B 相、Z 相信号是否正常，如果不正常则要检查接插件、电缆线；主轴电机与伺服驱动器参数不符，重新调整查看；查看针杆箱、滑块及相关部件，如提升高度不一致或相 差太大也会导致停车不到位10、个别机头落杆检查跳跃电磁铁是否开路或短路；检查 C8 板 24V 输入电压是否正常，输出电压是否在 12V 左右；检查过梁线是否松动，损坏；检查跳跃电磁铁是否能正常顶开滑块11、全部头落杆检查 20V15A 保险管是否被击穿；检查主板到 C7 板的信号线是否松动；更换主板；检查过梁线是否松动或短路，过梁线短路会引起全部跳跃电磁铁发热12、部分钩刀不出刀检查钩刀驱动板 24V 电源有无反接，电压是否正常；检查钩线有无缺相对地是否短路。
13、钩刀全不出刀在系统测试中检查钩线电磁铁，测输出脉冲是否正常，如正常，信号线接反，不正常则 C4B 板故障；*14、断线全部不检测译码板故障；检查过梁线是否开路；检查主板到译码板信号；更换主板15、个别头报底线误检检查底检板检查 C8 到底检板的扁平线；机械提升高度不够；检查引线机构中底检轮是否灵活；*16、个别头断线不检测检查地线是否接好，检查过梁线；更换 C89 板17、操作箱显示白屏检查主板到操作箱 5V 供电是否正常；检查液晶显示接插件接触是否松动；更换工控板；*18、剪线后掉线或剪不断线主板到编码器干扰杂波大，导致剪线不稳定；调节扣线叉；调节开刀位置；*19、亮片电机全不升降检查 C15 板是否有 24V 电压，接线是否松动，正常则更换 C15 板；检查气阀输出是否设定在 0.4MP 以上;*20、个别头不升降检查 C16 板，气阀输出电压，不工作时 0V，如果超过 5V，则更换C16N 板；手动气阀开关，看是否工作，不工作更换气阀；*21、个别头不出片或出两片检查拨码开关是否与亮片匹配；检查亮片电机是否缺相，有无电压，正常则更换 C16 板；调节亮片底板角度；*22、个别头绣做时掉片检查拨码开关，更换 C16 板；调节亮片使的落针在亮片孔中心；调节亮片电机归零；调节底线。
23、断线原因及相应处理方法：A.底面线张力太大 —— 合理调节大小旋纽张力均匀即可 B.针孔有快口割断 —— 调换新针 C.针的粗细与绣花线不配 —— 根据绣花线的粗细选择针的粗细型号 D.旋梭钩尖发毛 —— 抛光旋梭钩尖或换旋梭 E.面线不润滑 —— 应用硅油润滑处理 F 旋梭发毛使线受阻 —— 砂皮拉光或抛光发毛处 G 挑线杆孔发毛 —— 用砂皮拉光 H.中过线导板发毛 —— 用砂皮拉光 I.针板孔发毛 —— 用砂皮拉光 J.大小旋纽底座发毛 —— 用砂皮拉光 K.定位手指发毛 —— 用砂皮拉光 L 定位手指与梭架缺口间隙不合理 —— 调节其间隙 M.机针槽方向不正 —— 调节机针槽方向使机长槽对准操作者 *24、断针原因及相应处理方法：A. 针弯曲、针尖毛、支针螺钉松 —— 调换针、旋紧螺钉B. 夹线板压力过紧 —— 旋紧夹线板螺母 C. 绣花压脚孔与机针没有对准 —— 调节压脚孔与机针对准D. 机针质量低劣 —— 换用高质量机针 *25、跳针原因及相应处理方法：：A. 针尖不锐利，弯曲发毛皮 —— 调换针 B. 针和旋梭尖嘴定位不准 —— 重新调节旋梭的相对位置C. 旋梭尖嘴变钝或稍有缺损 —— 修复梭尖头并抛光D. 绣花绷面太松 —— 绷紧绣花面料E. 绣花压脚弹簧压力不够或有损坏 —— 调换绣花压脚弹簧F. 绣花线的粗细与针不配 —— 根据绣花线的粗细选择针的粗细选择针的型号*26、线迹松动原因及相应处理方法：A. 面线张力太小 —— 调整面线张力 B. 底线张力太小 —— 调整底线张力C. 缝线粗细不均 —— 换用高质量缝线D. 面线张力不稳 —— 清擦面线的夹线器E. 针移动与旋梭转定不同步 —— 按要求调整旋梭与针的配合关系F. 旋梭润滑不足 —— 将旋梭注油。
