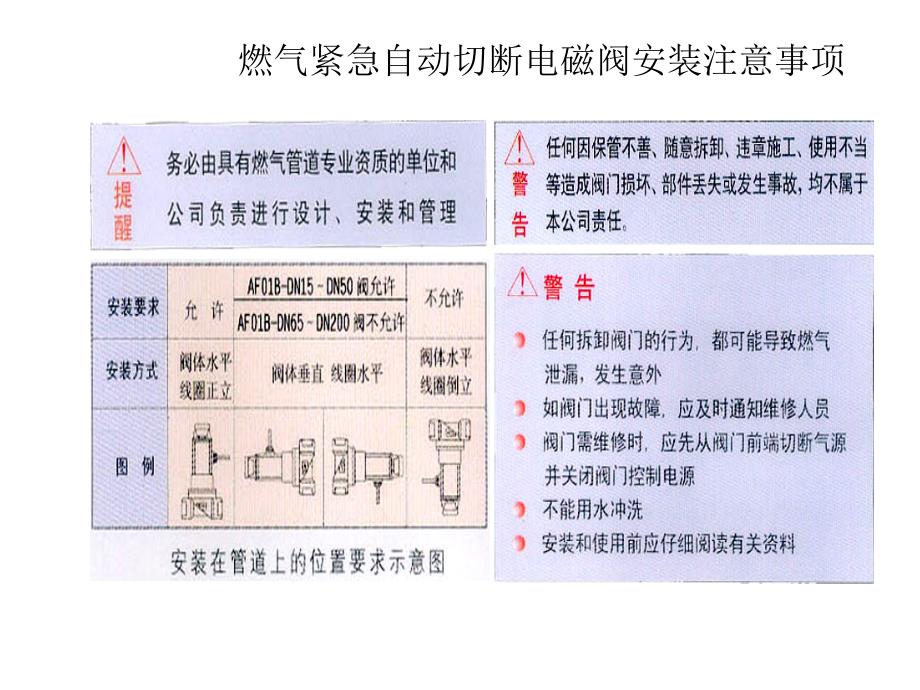

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,燃气紧急自动切断电磁阀安装注意事项,燃气紧急自动切断电磁阀安装注意事项,DN15BDN100B,允许图示水平和垂直安装,DN125BDN200B,只允许图示水平安装,燃气紧急自动切断电磁阀安装,燃气紧急自动切断阀接线说明(例一),+24V,GND,KS2,COM,NO,阀门开关状态反馈信号接线端子,阀门控制信号接线端子,阀门电源输入接线端子,KS1,DC24V,警告,！,严禁错误接线,燃气紧急自动切断阀操作指导(一),第2步:将撬棒插入阀门拉杆的侧孔,第2步:,将撬棒插入阀门拉杆的侧孔,第1步:,旋转打开防护盖,第3步:,将撬棒向上搬至阀门开启自锁位,第4步:,将撬棒恢复原位并取出存好,阀门进出口压差小时的开启步骤,燃气紧急自动切断阀操作指导(二),第1步:若,撬棒上搬开阀困难时,不能强行往上搬,应将其移至原位,进行第2步:平衡进出口压差的操作,之前应准备1根与,旁通孔外径匹配的软管,第2步:,先关闭两端的阀门,再用螺丝刀松开2个旁通孔内的螺钉至刚刚有气出为止,并立即用准备好的1根软管套住2个旁通孔,待进出口压差减小到能用,撬棒轻松上搬开阀为止,第3步:,拔掉软管,迅速锁紧螺钉至密封状态,第4步:,完成开阀后应盖好防护盖,阀门进出口压差大时的开启步骤,。
