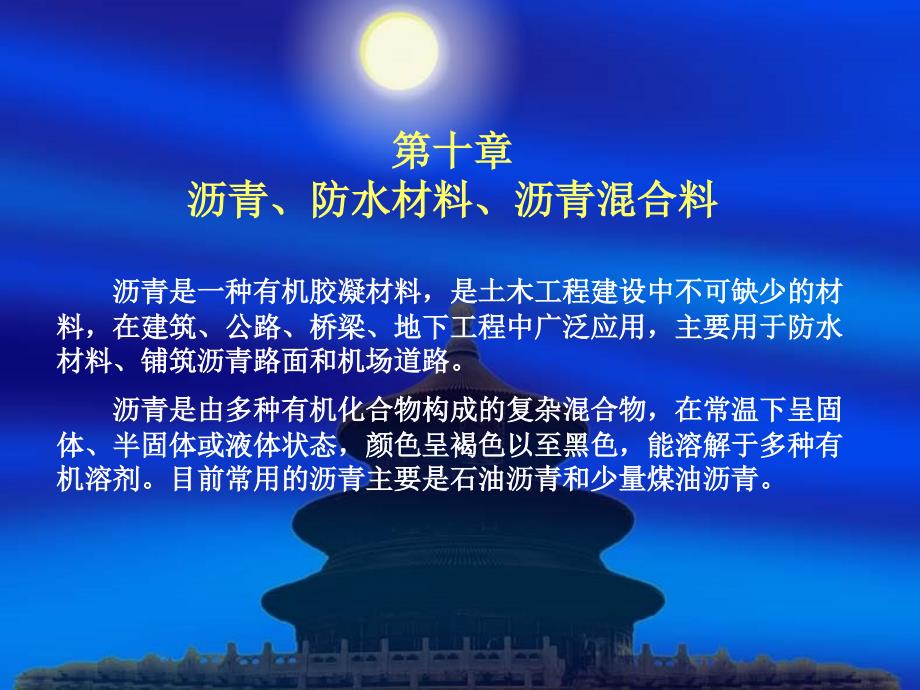

第十章第十章沥青、防水材料、沥青混合料沥青、防水材料、沥青混合料 沥青是一种有机胶凝材料，是土木工程建设中不可缺少的材沥青是一种有机胶凝材料，是土木工程建设中不可缺少的材料，在建筑、公路、桥梁、地下工程中广泛应用，主要用于防水料，在建筑、公路、桥梁、地下工程中广泛应用，主要用于防水材料、铺筑沥青路面和机场道路材料、铺筑沥青路面和机场道路 沥青是由多种有机化合物构成的复杂混合物，在常温下呈固沥青是由多种有机化合物构成的复杂混合物，在常温下呈固体、半固体或液体状态，颜色呈褐色以至黑色，能溶解于多种有体、半固体或液体状态，颜色呈褐色以至黑色，能溶解于多种有机溶剂目前常用的沥青主要是石油沥青和少量煤油沥青目前常用的沥青主要是石油沥青和少量煤油沥青 第一节第一节 沥青沥青 1. 1. 石油沥青石油沥青 石油沥青是由石油原油经蒸馏提炼出各种轻石油沥青是由石油原油经蒸馏提炼出各种轻质油（如汽油、柴油等）及润滑油以后的残留物，质油（如汽油、柴油等）及润滑油以后的残留物，再经过加工而得的产品再经过加工而得的产品 1.1 1.1 石油沥青的组分石油沥青的组分 石油沥青是由许多高分子碳氢化合物及其非石油沥青是由许多高分子碳氢化合物及其非金属（主要为氧、硫、氮等）衍生物组成的复杂金属（主要为氧、硫、氮等）衍生物组成的复杂混合物。
将沥青中化学成分及性质极为接近的，混合物将沥青中化学成分及性质极为接近的，并且与物理力学性质有一定关系的成分，划分为并且与物理力学性质有一定关系的成分，划分为若干个组，这些组就称为若干个组，这些组就称为““组分组分”” 沥青中各组分的主要特性简述如下：沥青中各组分的主要特性简述如下： (1) (1) 油分油分 油分为淡黄色至红褐色的油状油分为淡黄色至红褐色的油状液体，是沥青中分子量最小和密度最小的组液体，是沥青中分子量最小和密度最小的组分，密度介于分，密度介于0.70.7～～1.01.0ｇ／ｇ／cmcm3 3之间在170170℃℃较长时间加热，油分可以挥发较长时间加热，油分可以挥发油分能油分能溶于石油醚、二硫化碳、三氯甲烷、苯、四溶于石油醚、二硫化碳、三氯甲烷、苯、四氧化碳和丙酮等有机溶剂中，但不溶于酒精氧化碳和丙酮等有机溶剂中，但不溶于酒精油分赋予沥青以流动性油分赋予沥青以流动性 ( (２２) )树脂（沥青脂胶）树脂（沥青脂胶）沥青脂胶为黑褐色或红沥青脂胶为黑褐色或红褐色粘稠状物质（半固体），分子量比油分大褐色粘稠状物质（半固体），分子量比油分大（（600600～～10001000），密度为），密度为1.01.0～～1.1g1.1g／／cmcm3 3。
沥青脂沥青脂胶中绝大部分属于胶中绝大部分属于中性树脂中性树脂中性树脂中性树脂能溶于三能溶于三氯甲烷、汽油和苯等有机溶剂，但在酒精和丙酮氯甲烷、汽油和苯等有机溶剂，但在酒精和丙酮中难溶解或溶解度很低，中难溶解或溶解度很低，它赋予沥青以良好的粘它赋予沥青以良好的粘结性、塑性和可流动性结性、塑性和可流动性中性树脂含量增加，石中性树脂含量增加，石油沥青的延度和粘结力等品质愈好另外，沥青油沥青的延度和粘结力等品质愈好另外，沥青树脂中还含有少量的酸性树脂，即地沥青酸和地树脂中还含有少量的酸性树脂，即地沥青酸和地沥青酸酐，是沥青中的表面活性物质它改善了沥青酸酐，是沥青中的表面活性物质它改善了石油沥青对矿物材料的浸润性，特别是提高了对石油沥青对矿物材料的浸润性，特别是提高了对碳酸盐类岩石的粘附性，并有利于石油沥青的可碳酸盐类岩石的粘附性，并有利于石油沥青的可乳化性沥青脂胶使石油沥青具有良好的塑性和乳化性沥青脂胶使石油沥青具有良好的塑性和粘结性 （３）（３）地沥青质（沥青质）地沥青质（沥青质）地沥青质为深褐色地沥青质为深褐色至黑色固态无定形物质（固体粉末），分子量比至黑色固态无定形物质（固体粉末），分子量比树脂更大（树脂更大（10001000以上），密度以上），密度大于大于1 g1 g／／cmcm3 3，，不不溶于酒精、正戊烷，但溶于三氯甲烷和二硫化碳，溶于酒精、正戊烷，但溶于三氯甲烷和二硫化碳，染色力强，对光的敏感性强，感光后就不能溶解。
染色力强，对光的敏感性强，感光后就不能溶解地沥青质是决定石油沥青温度敏感性、粘性的重地沥青质是决定石油沥青温度敏感性、粘性的重要组成部分，其含量愈多，则软化点愈高，粘性要组成部分，其含量愈多，则软化点愈高，粘性愈大，即愈硬脆愈大，即愈硬脆 另外，石油沥青中还含２～３％的沥青碳和似另外，石油沥青中还含２～３％的沥青碳和似碳物，是石油沥青中分子量最大的碳物，是石油沥青中分子量最大的它降低石油它降低石油沥青的粘结力沥青的粘结力 石油沥青中还含有蜡，它会降低石油沥青的粘石油沥青中还含有蜡，它会降低石油沥青的粘结性和塑性，同时对温度特别敏感（即温度稳定结性和塑性，同时对温度特别敏感（即温度稳定性差）所以蜡是石油沥青的有害成分所以蜡是石油沥青的有害成分 1.2 1.2 石油沥青的胶体结构石油沥青的胶体结构 油分、树脂和地沥青质是石油沥青的油分、树脂和地沥青质是石油沥青的三大组分，其中油分和树脂可以互相溶解，三大组分，其中油分和树脂可以互相溶解，树脂能浸润地沥青质，并在地沥青质的超树脂能浸润地沥青质，并在地沥青质的超细颗粒表面形成树脂薄膜。
所以石油沥青细颗粒表面形成树脂薄膜所以石油沥青的结构是以地沥青质为核心，周围吸附部的结构是以地沥青质为核心，周围吸附部分树脂和油分的互溶物而构成胶团，无数分树脂和油分的互溶物而构成胶团，无数胶团分散在油分中而形成胶体结构根据胶团分散在油分中而形成胶体结构根据沥青中各组分的相对比例不同，胶体结构沥青中各组分的相对比例不同，胶体结构可分为可分为溶胶型溶胶型、、凝胶型凝胶型和和溶凝胶型溶凝胶型三种类三种类型 （（1 1）溶胶结构地沥青质含量较少，胶团间完全）溶胶结构地沥青质含量较少，胶团间完全没有引力或引力很小，在外力作用下随时间发展的没有引力或引力很小，在外力作用下随时间发展的变形特性与粘性液体一样如直馏沥青的结构多为变形特性与粘性液体一样如直馏沥青的结构多为溶胶结构溶胶结构 （（2 2）） 凝胶结构凝胶结构地沥青质含量很多，凝胶结构凝胶结构地沥青质含量很多，胶团间有引力形成立体网状，地沥青质分散在网格胶团间有引力形成立体网状，地沥青质分散在网格之间，在外力作用下弹性效应明显氧化沥青多属之间，在外力作用下弹性效应明显氧化沥青多属于凝胶结构于凝胶结构 （（3 3）溶凝胶结构介于溶胶与凝胶之间，并有较多）溶凝胶结构介于溶胶与凝胶之间，并有较多的树脂，胶团间有一定吸引力，在常温下受力变形的树脂，胶团间有一定吸引力，在常温下受力变形的最初阶段呈现出明显的弹性效应，当变形增加到的最初阶段呈现出明显的弹性效应，当变形增加到一定数值后，则变为有阻尼的粘性流动。
一定数值后，则变为有阻尼的粘性流动 大部分优质道路沥青均配成溶凝胶型结构，具大部分优质道路沥青均配成溶凝胶型结构，具有粘弹性和触变性，故亦称弹性溶胶有粘弹性和触变性，故亦称弹性溶胶 1.3 1.3 石油沥青的技术性质石油沥青的技术性质 （1）粘滞性 石油沥青的粘滞性又称粘性 粘滞性应以绝对粘度表示，但因其测定方法较复杂，故工程中常用相对粘度（条件粘度）来表示粘滞性，对使用粘稠（半固体或固体）的石油沥青用针入度表示，对液体石油沥青则用粘滞度表示 粘稠石油沥青的针入度是在规定温度粘稠石油沥青的针入度是在规定温度（（25℃25℃）条件下，以规定质量（）条件下，以规定质量（100100ｇ）的标准ｇ）的标准针，在规定时间（５针，在规定时间（５s s））内贯入试样中的深度来内贯入试样中的深度来表示，单位以表示，单位以1/10mm1/10mm计针入度反映了石油沥计针入度反映了石油沥青抵抗剪切变形的能力针入度值越小，表明青抵抗剪切变形的能力针入度值越小，表明粘度越大粘度越大 粘滞度是将一定量的液体沥青，在某温度粘滞度是将一定量的液体沥青，在某温度下经一定直径的小孔流出下经一定直径的小孔流出50cm50cm3 3所需的时间，以所需的时间，以秒表示。
常用符号秒表示常用符号““C Cd dt tT T””表示粘滞度，其中表示粘滞度，其中ｄ为小孔直径（ｄ为小孔直径（mmmm），），ｔ为试样温度，Ｔ为流ｔ为试样温度，Ｔ为流出出50 cm50 cm3 3沥青的时间ｄ有沥青的时间ｄ有1010、５、３、５、３mmmm三种，三种，ｔ通常为ｔ通常为25℃25℃或或60℃60℃ （２）塑性（２）塑性 塑性指石油沥青在外力作用下产生变形而塑性指石油沥青在外力作用下产生变形而不破坏，除去外力后，仍能保持变形后的形状不破坏，除去外力后，仍能保持变形后的形状的性质沥青的塑性对冲击振动荷载有一定吸的性质沥青的塑性对冲击振动荷载有一定吸收能力，并能减少摩擦时的噪声，故沥青是一收能力，并能减少摩擦时的噪声，故沥青是一种优良的道路路面材料种优良的道路路面材料 石油沥青的塑性用延度表示延度愈大，石油沥青的塑性用延度表示延度愈大，塑性愈好延度测定是把沥青制成塑性愈好延度测定是把沥青制成““８８””字形字形标准试件，置于延度仪内标准试件，置于延度仪内25℃25℃水中，以水中，以 5cm5cm／／minmin的速度拉伸，用拉断时的伸长度来表示，的速度拉伸，用拉断时的伸长度来表示，单位用单位用cmcm计。
计 （３）温度敏感性（３）温度敏感性 温度敏感性是指石油沥青的粘滞性和塑温度敏感性是指石油沥青的粘滞性和塑性随温度升降而变化的性能由于沥青是一种性随温度升降而变化的性能由于沥青是一种高分子非晶态热塑性物质，故没有一定的熔点高分子非晶态热塑性物质，故没有一定的熔点 沥青的粘滞性和塑性随温度变化而变化沥青的粘滞性和塑性随温度变化而变化石油沥青中地沥青质含量较多时，其温度敏感石油沥青中地沥青质含量较多时，其温度敏感性较小在工程中使用时往往加入滑石粉、石性较小在工程中使用时往往加入滑石粉、石灰石粉等矿物填料，以减小其温度敏感性沥灰石粉等矿物填料，以减小其温度敏感性沥青中含蜡量较多时，则会产生温度较高（青中含蜡量较多时，则会产生温度较高（60℃60℃左右）时就发生流淌，在温度较低时又易变硬左右）时就发生流淌，在温度较低时又易变硬开裂 温度敏感性以软化点指标表示由于沥温度敏感性以软化点指标表示由于沥青材料从固态至液态有一定的青材料从固态至液态有一定的““变态变态””间隔，间隔，故规定以其中某一状态作为从固态转变到粘流故规定以其中某一状态作为从固态转变到粘流态的起点，相应的温度则称为沥青的软化点。
态的起点，相应的温度则称为沥青的软化点沥青软化点一般采用沥青软化点一般采用‘‘环球法环球法’’测定它是把测定它是把沥青试样装入规定尺寸（内径沥青试样装入规定尺寸（内径18.9mm18.9mm）的铜环）的铜环内，试样上放置一标准钢球（直径内，试样上放置一标准钢球（直径9.53mm9.53mm，，质质量量3.53.5ｇ），浸入水或甘油中，以规定速度升ｇ），浸入水或甘油中，以规定速度升温（５温（５℃℃／／minmin），），当沥青软化下垂至规定距当沥青软化下垂至规定距离（离（25.4mm25.4mm））时的温度即为其软化点，以摄氏时的温度即为其软化点，以摄氏度（度（℃℃）计 另外，沥青的脆点是反映温度敏感性的另外，沥青的脆点是反映温度敏感性的另一个指标，它是指沥青从高弹态转到玻另一个指标，它是指沥青从高弹态转到玻璃态过程中的某一规定状态的相应温度，璃态过程中的某一规定状态的相应温度，该指标主要反映沥青的低温变形能力寒该指标主要反映沥青的低温变形能力寒冷地区应用的沥青应考虑沥青的脆点沥冷地区应用的沥青应考虑沥青的脆点沥青的软化点愈高，脆点愈低，则沥青的温青的软化点愈高，脆点愈低，则沥青的温度敏感性越小。
度敏感性越小 （４）大气稳定性（４）大气稳定性 石油沥青在热、阳光、氧气和潮湿等大气因石油沥青在热、阳光、氧气和潮湿等大气因素的长期综合作用下抵抗老化的性能，称为素的长期综合作用下抵抗老化的性能，称为大大气稳定性气稳定性也是沥青材料的耐久性在大气因也是沥青材料的耐久性在大气因素的综合作用下，沥青中各组分会发生不断递素的综合作用下，沥青中各组分会发生不断递变，低分子化合物将逐步转变成高分子物质，变，低分子化合物将逐步转变成高分子物质，即油分和树脂逐渐减少，而地沥青质逐渐增多即油分和树脂逐渐减少，而地沥青质逐渐增多石油沥青随着时间的进展，流动性和塑性将逐石油沥青随着时间的进展，流动性和塑性将逐渐减小，硬脆性逐渐增大，直至脆裂这个过渐减小，硬脆性逐渐增大，直至脆裂这个过程称为石油沥青的程称为石油沥青的““老化老化””所以大气稳定性所以大气稳定性即为沥青抵抗老化的性能即为沥青抵抗老化的性能 石油沥青的大气稳定性以石油沥青的大气稳定性以加热蒸发损失百分率加热蒸发损失百分率和和加热前后针入度比来评定其测定方法是：先测定加热前后针入度比来评定其测定方法是：先测定沥青试样的质量及其针入度，然后将试样置于烘箱沥青试样的质量及其针入度，然后将试样置于烘箱中，在中，在160℃160℃下加热蒸发５下加热蒸发５h,h,，，待冷却后再测定其质待冷却后再测定其质量及针入度。
计算出蒸发损失质量占原质量的百分量及针入度计算出蒸发损失质量占原质量的百分数，称为蒸发损失百分率；测得蒸发后针入度占原数，称为蒸发损失百分率；测得蒸发后针入度占原针入度的百分数，称为蒸发后针入度比蒸发损失针入度的百分数，称为蒸发后针入度比蒸发损失百分数愈小和蒸发后针入度比愈大，则表示沥青的百分数愈小和蒸发后针入度比愈大，则表示沥青的大气稳定性愈好，即大气稳定性愈好，即‘‘老化老化””愈慢 以上四种性质是石油沥青材料的主要性质，前三以上四种性质是石油沥青材料的主要性质，前三项是划分石油沥青牌号的依据此外，为评定沥青项是划分石油沥青牌号的依据此外，为评定沥青的品质和保证施工安全，还应了解石油沥青的溶解的品质和保证施工安全，还应了解石油沥青的溶解度、闪点和燃点等性质度、闪点和燃点等性质 1.4 1.4 石油沥青的技术标准及应用石油沥青的技术标准及应用 （１）石油沥青的技术标准（１）石油沥青的技术标准 根据我国现行石油沥青标准，在工程建设中根据我国现行石油沥青标准，在工程建设中常用的石油沥青分为常用的石油沥青分为: :道路石油沥青、建筑石油沥道路石油沥青、建筑石油沥青和普通石油沥青等，各品种按技术性质划分牌青和普通石油沥青等，各品种按技术性质划分牌号。
不同石油沥青的技术指标要求见下表号不同石油沥青的技术指标要求见下表7-17-1、、7-7-2 2、、7-37-3 从表从表7-17-1、、7-27-2、、7-37-3可以看出，道路石油沥青、可以看出，道路石油沥青、建筑石油沥青和普通石油沥青都是按针入度指标建筑石油沥青和普通石油沥青都是按针入度指标来划分牌号的在同一品种石油沥青材料中，牌来划分牌号的在同一品种石油沥青材料中，牌号愈小，沥青愈硬；牌号愈大，沥青愈软同时号愈小，沥青愈硬；牌号愈大，沥青愈软同时随着牌号增加，沥青的粘性减小（针入度增加），随着牌号增加，沥青的粘性减小（针入度增加），塑性增加（延度增大），而温度敏感性增大（软塑性增加（延度增大），而温度敏感性增大（软化点降低）化点降低） （（2 2）石油沥青的应用）石油沥青的应用 在选用沥青材料时，应根据工程性质（房屋、在选用沥青材料时，应根据工程性质（房屋、道路、防腐）及当地气候条件、所处工程部位（屋道路、防腐）及当地气候条件、所处工程部位（屋面、地下）来选用不同品种和牌号的沥青面、地下）来选用不同品种和牌号的沥青 道路石油沥青牌号较多，主要用于道路路面或道路石油沥青牌号较多，主要用于道路路面或车间地面等工程，一般拌制成沥青混凝土、沥青拌车间地面等工程，一般拌制成沥青混凝土、沥青拌合料或沥青砂浆等使用。
合料或沥青砂浆等使用 建筑石油沥青粘性较大，耐热性较好，但塑性建筑石油沥青粘性较大，耐热性较好，但塑性较小，主要用作制造油毡、油纸、防水涂料和沥青较小，主要用作制造油毡、油纸、防水涂料和沥青胶它们绝大部分用于屋面及地下防水沟槽防水、胶它们绝大部分用于屋面及地下防水沟槽防水、防腐蚀及管道防腐等工程对于屋面防水工程，应防腐蚀及管道防腐等工程对于屋面防水工程，应注意防止过分软化注意防止过分软化 为避免夏季流淌，屋面用沥青材料的软为避免夏季流淌，屋面用沥青材料的软化点还应比当地气温下屋面可能达到的最高化点还应比当地气温下屋面可能达到的最高温度高温度高20℃20℃以上但软化点也不宜选择过高，以上但软化点也不宜选择过高，否则冬季低温易发生硬脆甚至开裂对一些否则冬季低温易发生硬脆甚至开裂对一些不易受温度影响的部位，可选用牌号较大的不易受温度影响的部位，可选用牌号较大的沥青 普通石油沥青含蜡较多，其一般含量大于普通石油沥青含蜡较多，其一般含量大于5 5％，有的高达％，有的高达2020％以上（称多蜡石油沥青），％以上（称多蜡石油沥青），因而温度敏感性大，故在工程中不直单独使因而温度敏感性大，故在工程中不直单独使用，只能与其他种类石油沥青掺配使用。
用，只能与其他种类石油沥青掺配使用 1.5 1.5 石油沥青的掺配与稀释石油沥青的掺配与稀释 当不能获得合适牌号的沥青时，可采用两种牌号的石当不能获得合适牌号的沥青时，可采用两种牌号的石油沥青掺配使用，但不能与煤沥青相掺两种石油沥青的油沥青掺配使用，但不能与煤沥青相掺两种石油沥青的掺配比例可用下式估算：掺配比例可用下式估算： 式中式中 ＱＱ1 1————较软石油沥青用量（％）；较软石油沥青用量（％）； ＱＱ2 2————较硬石油沥青用量（％）；较硬石油沥青用量（％）； ＴＴ————掺配后的石油沥青软化点（掺配后的石油沥青软化点（℃℃）；）； ＴＴ1 1————较软石油沥青软化点（较软石油沥青软化点（℃℃）；）； ＴＴ2 2————较硬石油沥青软化点（较硬石油沥青软化点（℃℃） 以估算的掺配比例和其邻近的比例（５％～以估算的掺配比例和其邻近的比例（５％～1010％）进行试％）进行试配（混合熬制均匀），测定掺配后沥青的软化点，然后绘配（混合熬制均匀），测定掺配后沥青的软化点，然后绘制制““掺配比一软化点掺配比一软化点””关系曲线，即可从曲线上确定出所关系曲线，即可从曲线上确定出所要求的掺配比例。
要求的掺配比例 2.2.煤沥青煤沥青 煤沥青是炼焦厂或煤气厂的副产品烟煤在干馏煤沥青是炼焦厂或煤气厂的副产品烟煤在干馏过程中的挥发物质，经冷凝而成黑色粘性液体称为煤过程中的挥发物质，经冷凝而成黑色粘性液体称为煤焦油，煤焦油经分馏加工提取轻油、中油、重油、蒽焦油，煤焦油经分馏加工提取轻油、中油、重油、蒽油以后，所得残渣即为煤沥青油以后，所得残渣即为煤沥青 2.12.1煤沥青的特性煤沥青的特性 煤沥青的主要组分为油分、脂胶、游离碳等，常煤沥青的主要组分为油分、脂胶、游离碳等，常含有少量酸、碱物质由于煤沥青的组分和石油沥青含有少量酸、碱物质由于煤沥青的组分和石油沥青不同，故其性能也不同，主要表现在温度敏感性大，不同，故其性能也不同，主要表现在温度敏感性大，大气稳定性较差，塑性较差煤沥青中的酸、碱物质大气稳定性较差，塑性较差煤沥青中的酸、碱物质都是表面活性物质，由于含表面活性物质较多，故与都是表面活性物质，由于含表面活性物质较多，故与矿料表面的粘附力较好；防腐性好因含酚、蒽等有矿料表面的粘附力较好；防腐性好因含酚、蒽等有毒物质，防腐蚀能力较强，故适用于木材的防腐处理。
毒物质，防腐蚀能力较强，故适用于木材的防腐处理 2.2 2.2 煤沥青与石油沥青的鉴别方法煤沥青与石油沥青的鉴别方法 2.3 2.3 煤沥青的应用煤沥青的应用 煤沥青具有很好的防腐能力、良好的粘结能力因此煤沥青具有很好的防腐能力、良好的粘结能力因此可用于配制防腐涂料、胶粘剂、防水涂料，油膏以及制作可用于配制防腐涂料、胶粘剂、防水涂料，油膏以及制作油毡等 3. 改性石油沥青 3.1 矿物填料改性沥青 在沥青中加入一定数量的矿物填充料，可以提高沥青的粘性和耐热性，减小沥青的温度敏感性，同时也减少了沥青的耗用量，主要适用于生产沥青胶 （１）常用矿物填料 矿物填料有粉状和纤维状两种，常用的有滑石粉、石灰石粉、硅藻土、石棉绒和云母粉等 （２）矿物填充料改性机理（２）矿物填充料改性机理 由于沥青对矿物填充料的润湿和吸附作用，由于沥青对矿物填充料的润湿和吸附作用，沥青可以单分子状态排列在矿物颗粒（或纤维）沥青可以单分子状态排列在矿物颗粒（或纤维）表面，形成结合力牢固的沥青薄膜，称之为表面，形成结合力牢固的沥青薄膜，称之为““结构沥青结构沥青””。
结构沥青具有较高的粘性和耐热结构沥青具有较高的粘性和耐热性等，但是矿物填充料的掺入量要适当，一般性等，但是矿物填充料的掺入量要适当，一般掺量为２０％～４０％时，可以形成恰当的结掺量为２０％～４０％时，可以形成恰当的结构沥青膜层构沥青膜层 3.2 3.2 树脂改性沥青树脂改性沥青 用树脂改性石油沥青，可以改善沥青的耐用树脂改性石油沥青，可以改善沥青的耐寒性、耐热性、粘结性和不透气性在生产卷寒性、耐热性、粘结性和不透气性在生产卷材、密封材料和防水涂料等产品时均需应用材、密封材料和防水涂料等产品时均需应用常用的树脂有：古马隆树脂，聚乙烯，聚丙烯，常用的树脂有：古马隆树脂，聚乙烯，聚丙烯，酚醛树脂及天然松香等酚醛树脂及天然松香等 3.3 3.3 橡胶改性沥青橡胶改性沥青 （１）氯丁橡胶改性沥青（１）氯丁橡胶改性沥青 石油沥青中掺入氯丁橡胶后，可使其石油沥青中掺入氯丁橡胶后，可使其气密性、低温柔性、耐化学腐蚀性、耐光、气密性、低温柔性、耐化学腐蚀性、耐光、耐臭氧性、耐燃性等得到大大改善氯丁耐臭氧性、耐燃性等得到大大改善氯丁橡胶掺入的方法有溶剂法和水乳法。
溶剂橡胶掺入的方法有溶剂法和水乳法溶剂法是先将氯丁橡胶溶于一定的溶剂（如甲法是先将氯丁橡胶溶于一定的溶剂（如甲苯）中形成溶液，然后掺入液态沥青中并苯）中形成溶液，然后掺入液态沥青中并混合均匀即可水乳法是将橡胶和石油沥混合均匀即可水乳法是将橡胶和石油沥青分别制成乳液，然后混合均匀即可使用青分别制成乳液，然后混合均匀即可使用 （（2 2）丁基橡胶改性沥青）丁基橡胶改性沥青 丁基橡胶沥青的配制方法与氯丁橡胶沥青类似丁基橡胶沥青的配制方法与氯丁橡胶沥青类似 （３）热塑性丁苯橡胶（（３）热塑性丁苯橡胶（SBSSBS））改性沥青改性沥青 SBSSBS热塑性橡胶兼有橡胶和塑料的特性，常温热塑性橡胶兼有橡胶和塑料的特性，常温下具有橡胶的弹性，在高温下又能像塑料那样熔融下具有橡胶的弹性，在高温下又能像塑料那样熔融流动，成为可塑的材料所以采用ＳＢＳ橡胶改性流动，成为可塑的材料所以采用ＳＢＳ橡胶改性沥青，其耐高、低温性能均有较明显提高沥青，其耐高、低温性能均有较明显提高 （４）再生橡胶改性沥青（４）再生橡胶改性沥青 再生橡胶掺入石油沥青中，同样可大大提高石再生橡胶掺入石油沥青中，同样可大大提高石油沥青的气密性，低温柔性，耐光、热和臭氧性，油沥青的气密性，低温柔性，耐光、热和臭氧性，以及耐候性，且价格低廉。
以及耐候性，且价格低廉 第二节第二节 沥青基防水材料沥青基防水材料 1. 1. 沥青防水卷材沥青防水卷材 凡用原纸或玻璃布、石棉布、棉麻织品等胎凡用原纸或玻璃布、石棉布、棉麻织品等胎料浸渍石油沥青（或焦油沥青）制成的卷状材料，料浸渍石油沥青（或焦油沥青）制成的卷状材料，称为浸渍卷材（有胎卷材）将石棉、橡胶粉等称为浸渍卷材（有胎卷材）将石棉、橡胶粉等掺入沥青材料中，经碾压制成的卷状材料称为碾掺入沥青材料中，经碾压制成的卷状材料称为碾压卷材（无胎卷材）这两种卷材通称沥青防水压卷材（无胎卷材）这两种卷材通称沥青防水卷材 1.1 1.1 普通原纸胎基油毡和油纸普通原纸胎基油毡和油纸 采用低软化点沥青浸渍原纸所制成的无涂盖采用低软化点沥青浸渍原纸所制成的无涂盖层的纸胎防水卷材叫油纸，当再用高软化点沥青层的纸胎防水卷材叫油纸，当再用高软化点沥青涂盖油纸的两面，并撒布隔离材料后，则称为油涂盖油纸的两面，并撒布隔离材料后，则称为油毡按原纸毡按原纸1m1m2 2的质量克数，油毡分为的质量克数，油毡分为200200、、350350和和500500三种标号，油纸分为三种标号，油纸分为200200和和350350两种标号。
两种标号 1.2 1.2 新型有胎沥青防水卷材新型有胎沥青防水卷材 新型有胎沥青防水卷材主要有麻布油毡、石棉新型有胎沥青防水卷材主要有麻布油毡、石棉布油毡、玻璃纤维布油毡、合成纤维布油毡等这布油毡、玻璃纤维布油毡、合成纤维布油毡等这些油毡的制法与纸胎油毡相同，但抗拉强度、耐久些油毡的制法与纸胎油毡相同，但抗拉强度、耐久性等都比纸胎油毡好得多，适用于防水性、耐久性性等都比纸胎油毡好得多，适用于防水性、耐久性和防腐性要求较高的工程和防腐性要求较高的工程 SBSSBS改性沥青柔性油毡是近年来生产的一种弹改性沥青柔性油毡是近年来生产的一种弹性体沥青防水卷材，它以聚酯纤维无纺布为胎体，性体沥青防水卷材，它以聚酯纤维无纺布为胎体，以ＳＢＳ橡胶改性沥青为面层，以塑料薄膜为隔离以ＳＢＳ橡胶改性沥青为面层，以塑料薄膜为隔离层，油毡表面带有砂粒它的耐撕裂强度比玻璃纤层，油毡表面带有砂粒它的耐撕裂强度比玻璃纤维胎油毡大维胎油毡大1515～～1717倍，耐刺穿性大倍，耐刺穿性大1515～～1919倍，可用倍，可用氯丁粘合剂进行冷粘贴施工，也可用汽油喷灯进行氯丁粘合剂进行冷粘贴施工，也可用汽油喷灯进行热熔施工，是目前性能最佳的油毡之一。
热熔施工，是目前性能最佳的油毡之一 2. 沥青基防水涂料 2.1 乳化沥青 乳化沥青是沥青以微粒（粒径１μm左右）分散在有乳化剂的水中而成的乳胶体配制时，首先在水中加入少量乳化剂，再将沥青热熔后缓缓倒入，同时高速搅拌，使沥青分散成微小颗粒，均匀分布在溶有乳化剂的水中由于乳化剂分子一端强烈吸附在沥青微小颗粒表面，另一端则与水分子很好地结合，产生有益的桥梁作用，使乳液获得稳定 乳化剂是一种表面活性剂工程中所用的乳化剂是一种表面活性剂工程中所用的阴离阴离子乳化剂子乳化剂有钠皂或肥皂、洗衣粉等阳离子乳化剂有钠皂或肥皂、洗衣粉等阳离子乳化剂有双甲基十八烷溴胺和三甲基十六烷溴胺等有双甲基十八烷溴胺和三甲基十六烷溴胺等非离非离子乳化剂子乳化剂有聚乙烯醇，平平加（烷基苯酚环氧乙烷有聚乙烯醇，平平加（烷基苯酚环氧乙烷缩合物）等缩合物）等矿物胶体乳化剂矿物胶体乳化剂有石灰膏及膨润土等有石灰膏及膨润土等 乳化沥青涂刷于基材表面，或与砂、石料拌和乳化沥青涂刷于基材表面，或与砂、石料拌和成型后，其中水分逐渐散失，沥青微粒靠拢而将乳成型后，其中水分逐渐散失，沥青微粒靠拢而将乳化剂薄膜挤破，从而相互团聚而粘结，这个过程称化剂薄膜挤破，从而相互团聚而粘结，这个过程称乳化沥青成膜。
乳化沥青成膜 乳化沥青可涂刷或喷涂在材料表面作为防潮或乳化沥青可涂刷或喷涂在材料表面作为防潮或防水层，也可粘贴玻璃纤维毡片（或布）作屋面防防水层，也可粘贴玻璃纤维毡片（或布）作屋面防水层，或用于拌制冷用沥青砂浆和沥青混凝土水层，或用于拌制冷用沥青砂浆和沥青混凝土 2.22.2．橡胶沥青防水涂料及水性沥青基薄质防水涂．橡胶沥青防水涂料及水性沥青基薄质防水涂料料 橡胶沥青防水涂料是以沥青为基料，加入改性材橡胶沥青防水涂料是以沥青为基料，加入改性材料橡胶和稀释剂及其他助剂等而制成的粘稠液体料橡胶和稀释剂及其他助剂等而制成的粘稠液体 橡胶沥青防水涂料的特点是橡胶沥青防水涂料的特点是耐水性强耐水性强由于橡胶由于橡胶的加入改善了沥青涂膜的性质，故在水的长期作用的加入改善了沥青涂膜的性质，故在水的长期作用下，涂膜不脱落，不起皮，抗渗性好，抗裂性优异，下，涂膜不脱落，不起皮，抗渗性好，抗裂性优异，有较好的弹性和延伸性，尤其是低温下的抗裂性能有较好的弹性和延伸性，尤其是低温下的抗裂性能更好，故适用于基层易开裂的屋面防水层又因其更好，故适用于基层易开裂的屋面防水层。
又因其耐化学腐蚀性好，故也可作木材、金属管道等的防耐化学腐蚀性好，故也可作木材、金属管道等的防腐涂层 以化学乳化剂配制的乳化沥青为基料，掺入氯丁以化学乳化剂配制的乳化沥青为基料，掺入氯丁胶乳或再生橡胶等形成的防水涂料，称为水性沥青胶乳或再生橡胶等形成的防水涂料，称为水性沥青基薄质防水涂料基薄质防水涂料 3. 沥青胶与冷底子油 3.1沥青胶 沥青胶又称沥青玛瑅脂，它是在熔（溶）化的沥青中加入粉状或纤维状的填充料经均匀混合而成填充料粉状的如滑石粉、石灰石粉、白云石粉等，纤维状的如石棉屑、木纤维等沥青胶的常用配合比为沥青70%～90%，矿粉10％～30％如采用的沥青粘性较低，矿粉可多掺一些一般矿粉越多，沥青胶的耐热性越好，粘结力越大，但柔韧性降低，施工流动性也变差 沥青胶有热用和冷用的两种，一般工沥青胶有热用和冷用的两种，一般工地施工是热用配制热用沥青胶时，先将地施工是热用配制热用沥青胶时，先将矿粉加热到矿粉加热到100100～～110℃110℃，然后慢慢地加入，然后慢慢地加入已熔化的沥青中，继续加热并搅拌均匀即已熔化的沥青中，继续加热并搅拌均匀即成。
热用沥青胶用于粘结和涂抹石油沥青成热用沥青胶用于粘结和涂抹石油沥青油毡冷用时需加入稀释剂将其稀释后于油毡冷用时需加入稀释剂将其稀释后于常温下施工应用，它可以涂刷成均匀的薄常温下施工应用，它可以涂刷成均匀的薄层 3.2．冷底子油 冷底子油是用汽油、煤油、柴油、工业苯等有机溶剂与沥青材料溶合制得的沥青涂料它的粘度小，能渗入到混凝土、砂浆、木材等材料的毛细孔隙中，待溶剂挥发后，便与基材牢固结合，使基面具有一定的憎水性，为粘结同类防水材料创造了有利条件因它多在常温下用作防水工程的打底材料，故名冷底子油冷底子油常随配随用，通常是采用30％～40％的30号或10号石油沥青，与60%～70%的有机溶剂（多用汽油）配制而成 4. 建筑防水沥青嵌缝油膏 建筑防水沥青嵌缝油膏是以石油沥青为基料，再加入改性材料废橡胶粉和硫化鱼油、稀释剂（松焦油、松节重油和机油）及填充料（石棉纺和滑石粉）等，经混拌制成膏状物，为最早使用的冷用嵌缝材料沥青嵌缝油膏的主要特点是炎夏不易流淌，寒冬不易脆裂，粘结力较强，延伸性、塑性和耐候性均较好，因此广泛用于一般屋面板和墙板的接缝处，也可用作各种构筑物的伸缩缝、沉降缝等的嵌填密封材料。
第三节 沥青混合料 1. 沥青混合料的定义 沥青混合料是将石子、砂（５～0.15mm）和矿粉（＜ 0.15mm）经人工合理选择级配组成的矿质混合料与适量的沥青材料经拌和所组成的混合物将沥青混合料经摊铺后碾压成型，即成为各种类型的沥青混合料路面 沥青混合料主要包括沥青混凝土混合料和沥青碎（砾）石混合料两类，一般经碾压密实后前者的剩余空隙率不大于10％称为沥青混凝土，后者的剩余空隙率大于10％的称为沥青碎（砾）石混合料 2. 2. 沥青混合料的组成结构沥青混合料的组成结构 沥青混合料是由沥青混合料是由沥青沥青、、粗细集料粗细集料和和矿粉矿粉按按照一定的比例拌和而成的多组分材料由沥照一定的比例拌和而成的多组分材料由沥青混合料修筑的路面，有两种不同的强度理青混合料修筑的路面，有两种不同的强度理论 表面理论认为，沥青混合料是由粗、细集表面理论认为，沥青混合料是由粗、细集料和矿粉，大小不同粒径组成密实矿质混合料和矿粉，大小不同粒径组成密实矿质混合料的骨架，利用沥青胶结料的粘聚力，在加料的骨架，利用沥青胶结料的粘聚力，在加热状态下施工，使沥青包裹在矿料的表面，热状态下施工，使沥青包裹在矿料的表面，经过压实固结后，将松散的矿质颗粒胶结成经过压实固结后，将松散的矿质颗粒胶结成具有一定强度的整体。
具有一定强度的整体 胶浆理论认为，沥青混合料是一种具有空间胶浆理论认为，沥青混合料是一种具有空间网络状结构的多级分散体系它是以粗集料为分网络状结构的多级分散体系它是以粗集料为分散相，沥青砂浆为分散介质的粗分散系；沥青砂散相，沥青砂浆为分散介质的粗分散系；沥青砂浆又以细浆料为分散相，沥青胶结物为分散介质浆又以细浆料为分散相，沥青胶结物为分散介质的细分散系；而沥青胶结物又以矿粉为分散相，的细分散系；而沥青胶结物又以矿粉为分散相，沥青为分散介质的微分散系沥青为分散介质的微分散系 两种理论的主要区别是，表面理论重点突出两种理论的主要区别是，表面理论重点突出矿质骨料的骨架作用，强度的关键首先是矿质骨矿质骨料的骨架作用，强度的关键首先是矿质骨料的强度和密实度；而胶浆理论则突出沥青胶结料的强度和密实度；而胶浆理论则突出沥青胶结构在混合料中的作用，以及沥青与填充料之间的构在混合料中的作用，以及沥青与填充料之间的关系，这对沥青混合料的高温稳定性和低温抗裂关系，这对沥青混合料的高温稳定性和低温抗裂性的影响尤为重要性的影响尤为重要 沥青混合料按矿质骨架的结构状况，沥青混合料按矿质骨架的结构状况，可将其组成结构分为下述三个类型：可将其组成结构分为下述三个类型： （（1 1）悬浮密实结构。
当采用连续密级配的）悬浮密实结构当采用连续密级配的沥青混合料时，材料从大到小连续存在，沥青混合料时，材料从大到小连续存在，由于粗集料的数量较小而细集料的数量较由于粗集料的数量较小而细集料的数量较多，粗集料被细集料挤开，而以悬浮状态多，粗集料被细集料挤开，而以悬浮状态存在于细集料之间这种结构的沥青混合存在于细集料之间这种结构的沥青混合料密实度及强度较高，而稳定性较差料密实度及强度较高，而稳定性较差一一般的沥青混凝土路面都采用这种连续级配般的沥青混凝土路面都采用这种连续级配型的结构型的结构 （（2 2）骨架空隙结构当采用连续密级配的沥青混）骨架空隙结构当采用连续密级配的沥青混合料时，粗集料较多，彼此紧密相接，细集料的合料时，粗集料较多，彼此紧密相接，细集料的数量较少，形成较多空隙这种结构的沥青混合数量较少，形成较多空隙这种结构的沥青混合料，骨料之间的嵌挤力和内摩阻力起重要作用，料，骨料之间的嵌挤力和内摩阻力起重要作用，因此这种沥青混合料受沥青材料性质的变化影响因此这种沥青混合料受沥青材料性质的变化影响较小，因而热稳定性较好，但沥青与矿料粘结力较小，因而热稳定性较好，但沥青与矿料粘结力小、空隙率大、耐久性差。
小、空隙率大、耐久性差 （３）骨架密实结构采用间断级配的沥青混合（３）骨架密实结构采用间断级配的沥青混合料，综合以上两种结构之长，既有一定数量的粗料，综合以上两种结构之长，既有一定数量的粗骨料形成骨架，又根据粗集料空隙的多少加入细骨料形成骨架，又根据粗集料空隙的多少加入细集料，形成较高的密实度集料，形成较高的密实度这种结构的沥青混合这种结构的沥青混合料的密实度、强度和稳定性都较好，是较理想的料的密实度、强度和稳定性都较好，是较理想的结构类型结构类型 3. 沥青混合料的技术性质 （1）高温稳定性 沥青混合料的高温稳定性是指在夏季高温条件下，沥青混合料承受多次重复荷载作用而不发生过大的累积塑性变形的能力沥青混合料路面在车轮作用下受到垂直力和水平力的综合作用，能抵抗高温而不产生车辙和波浪等破坏现象的为高温稳定性符合要求 在国内外的沥青混凝土技术规范中，多数采用高温强度与稳定性作为主要技术指标 我国国家标准采用我国国家标准采用马歇尔稳定度试验法马歇尔稳定度试验法作为高温作为高温稳定性的测试评定方法稳定性的测试评定方法 马歇尔试验法是将选定级配马歇尔试验法是将选定级配组成的矿质混合料，加入适量沥青，在规定条件下拌组成的矿质混合料，加入适量沥青，在规定条件下拌制成均匀混合料，击实成直径制成均匀混合料，击实成直径101.6mm101.6mm，，高高63.5mm63.5mm的圆的圆柱形试件，按规定条件保温，然后把试件迅速卧放在柱形试件，按规定条件保温，然后把试件迅速卧放在弧形加荷头内，以弧形加荷头内，以50.5mm50.5mm／／minmin的速度加压。
当试件达的速度加压当试件达到破坏时的最大荷载即为稳定度（到破坏时的最大荷载即为稳定度（kNkN），），此时对应的此时对应的压缩变形量称为流值压缩变形量称为流值(0.1mm)(0.1mm)除测定稳定度和流值外，除测定稳定度和流值外，还要测定沥青混合料的密度、空隙率和饱和度，用这还要测定沥青混合料的密度、空隙率和饱和度，用这五个指标共同控制混合料的技术性质五个指标共同控制混合料的技术性质 (2)(2)低温抗裂性低温抗裂性 沥青混合料为弹性一粘性一塑性材料，其物理性沥青混合料为弹性一粘性一塑性材料，其物理性质随温度而有很大变化沥青混合料在低温下抵抗断质随温度而有很大变化沥青混合料在低温下抵抗断裂破坏的能力，称为低温抗裂性能裂破坏的能力，称为低温抗裂性能 （（3 3）耐久性）耐久性 沥青混合料的耐久性是指其在修筑成路面后，在沥青混合料的耐久性是指其在修筑成路面后，在车辆荷载和大气因素（如阳光、空气和雨水等）的长车辆荷载和大气因素（如阳光、空气和雨水等）的长期作用下，仍能基本保持原有性能的能力期作用下，仍能基本保持原有性能的能力 沥青混合料的耐久性与组成材料的性质有密切关沥青混合料的耐久性与组成材料的性质有密切关系，在大气因素下，沥青的化学组成会产生转化，油系，在大气因素下，沥青的化学组成会产生转化，油分减少，沥青质增加，使沥青的塑性逐渐消失而脆性分减少，沥青质增加，使沥青的塑性逐渐消失而脆性增加，路面使用品质下降，产生龟裂破坏，通常称为增加，路面使用品质下降，产生龟裂破坏，通常称为““老化老化””。
路面老化的速度，在一定程度上反映了路路面老化的速度，在一定程度上反映了路面材料抵抗自然因素作用的能力，常用气候稳定性来面材料抵抗自然因素作用的能力，常用气候稳定性来表示一般采用马歇尔试验测定沥青混合料试件的空表示一般采用马歇尔试验测定沥青混合料试件的空隙率、饱和度和残留稳定度等指标，来评价沥青混合隙率、饱和度和残留稳定度等指标，来评价沥青混合料的耐久性料的耐久性 （（4 4）抗滑性）抗滑性 随着公路等级的提高和车辆行驶速度的随着公路等级的提高和车辆行驶速度的加快，对沥青混凝土路面的抗滑性提出了更加快，对沥青混凝土路面的抗滑性提出了更高的要求路面的抗滑能力与沥青混合料的高的要求路面的抗滑能力与沥青混合料的粗糙度、级配组成、沥青用量和矿质集料的粗糙度、级配组成、沥青用量和矿质集料的微表面性质等因素有关面层集料应选用质微表面性质等因素有关面层集料应选用质地坚硬具有棱角的碎石，通常采用玄武岩地坚硬具有棱角的碎石，通常采用玄武岩采取适当增大集料粒径，适当减少一些沥青采取适当增大集料粒径，适当减少一些沥青用量及严格控制沥青的含蜡量等措施，均可用量及严格控制沥青的含蜡量等措施，均可提高路面的抗滑性。
提高路面的抗滑性 （（5 5）施工和易性）施工和易性 影响沥青混合料施工和易性的因素很影响沥青混合料施工和易性的因素很多，如当地气温、施工条件以及混合料性多，如当地气温、施工条件以及混合料性质等单纯从混合料材料性质而言，影响质等单纯从混合料材料性质而言，影响施工难易性的首先是混合料的级配情况施工难易性的首先是混合料的级配情况此外，当沥青用量过少，或矿粉用量过多此外，当沥青用量过少，或矿粉用量过多时，混合料容易产生疏松，不易压实；反时，混合料容易产生疏松，不易压实；反之，如沥青用量过多，或矿粉质量不好，之，如沥青用量过多，或矿粉质量不好，则容易使混合料粘结成块，不易摊铺间则容易使混合料粘结成块，不易摊铺间断级配混合料的施工和易性就较差断级配混合料的施工和易性就较差 4 . 4 . 沥青混合料组成材料的技术要求沥青混合料组成材料的技术要求 （（1 1）沥青材料）沥青材料 不同型号的沥青材料，具有不同的技术指不同型号的沥青材料，具有不同的技术指标，适用于不同等级、不同类型的路面，在标，适用于不同等级、不同类型的路面，在选择沥青材料的时候，要考虑到气候条件、选择沥青材料的时候，要考虑到气候条件、交通量、施工方法等情况。
寒冷地区宜选用交通量、施工方法等情况寒冷地区宜选用稠度较小，延度较大的沥青，以免冬季裂缝；稠度较小，延度较大的沥青，以免冬季裂缝；较热地区选用稠度较大，软化点高的沥青，较热地区选用稠度较大，软化点高的沥青，以免夏季泛油、发软一般路面的上层宜用以免夏季泛油、发软一般路面的上层宜用较稠的沥青，下层和联结层宜用较稀的沥青较稠的沥青，下层和联结层宜用较稀的沥青 （（2 2）粗集料）粗集料 沥青混合料的粗集料要求洁净、干燥、无风化、沥青混合料的粗集料要求洁净、干燥、无风化、无杂质，并且具有足够的强度和耐磨性一般选无杂质，并且具有足够的强度和耐磨性一般选用高强、碱性的岩石轧制成接近于立方体、表面用高强、碱性的岩石轧制成接近于立方体、表面粗糙、具有棱角的颗粒粗糙、具有棱角的颗粒 沥青混合料对粗集料的级配不单独提出要求，沥青混合料对粗集料的级配不单独提出要求，只要求它与细集料、矿粉组成的矿质混合料能符只要求它与细集料、矿粉组成的矿质混合料能符合相应的沥青混合料的矿料级配范围每种混合合相应的沥青混合料的矿料级配范围每种混合料按空隙率分为料按空隙率分为I I型型 ( (空隙率为３％～空隙率为３％～ ６％６％) )和和 IIII型（空隙率为型（空隙率为6 6％～％～1010％）两种。
一种粗集料不％）两种一种粗集料不能满足要求时，可用两种以上、不同级配的粗集能满足要求时，可用两种以上、不同级配的粗集料掺合使用料掺合使用 （（3 3）细集料）细集料 沥青混合料的细集料可根据当地条件及混合沥青混合料的细集料可根据当地条件及混合料级配要求选用天然砂或人工砂，在缺少砂的地区，料级配要求选用天然砂或人工砂，在缺少砂的地区，也可用石屑代替细集料同样应洁净、粘土含量不也可用石屑代替细集料同样应洁净、粘土含量不大于３％大于３％ （（4 4）矿粉）矿粉 矿粉是由石灰岩或岩浆岩中的憎水性岩石磨矿粉是由石灰岩或岩浆岩中的憎水性岩石磨制而成的，也可以利用工业粉末、废料、粉煤灰等制而成的，也可以利用工业粉末、废料、粉煤灰等代替，但用量不宜超过矿料总量的２％其中粉煤代替，但用量不宜超过矿料总量的２％其中粉煤灰的用量不宜超过填料总量的灰的用量不宜超过填料总量的5050％，粉煤灰的烧失％，粉煤灰的烧失量应小于量应小于1212％，塑性指数应小于４％矿粉表观密％，塑性指数应小于４％矿粉表观密度应不小于度应不小于2.50g/cm2.50g/cm3 3，，粗度通过粗度通过0.075mm0.075mm筛孔的应筛孔的应大于大于7575％，亲水系数％，亲水系数( (矿粉在水中体积与在煤油中矿粉在水中体积与在煤油中的体积之比）应小于１，矿粉应干燥、不含泥土杂的体积之比）应小于１，矿粉应干燥、不含泥土杂质和石块，含水量应不大于１％。
质和石块，含水量应不大于１％ 5. 5. 沥青混合料配合比设计沥青混合料配合比设计 沥青混合料配合比设计的主要任务就是确定粗沥青混合料配合比设计的主要任务就是确定粗集料、细集料、矿粉和沥青材料相互配合的最佳组集料、细集料、矿粉和沥青材料相互配合的最佳组成比例，使之既能满足沥青混合料的技术要求（如成比例，使之既能满足沥青混合料的技术要求（如强度、稳定性、耐久性和平整度等）又符合经济的强度、稳定性、耐久性和平整度等）又符合经济的原则沥青混合料配合比设计步骤如下原则沥青混合料配合比设计步骤如下 （（1 1）选择矿质混合料配合比例）选择矿质混合料配合比例 确定沥青混合料所用公路等级、路面类型，哪确定沥青混合料所用公路等级、路面类型，哪一结构层以及具体要求，选择沥青混合料的类型，一结构层以及具体要求，选择沥青混合料的类型，并参照并参照《《公路沥青路面施工技术规范公路沥青路面施工技术规范》》推荐的级配推荐的级配作为沥青混合料的设计级配；测定矿料的密度、吸作为沥青混合料的设计级配；测定矿料的密度、吸水率、筛分情况和沥青的密度；采用图解法或数解水率、筛分情况和沥青的密度；采用图解法或数解法求出已知级配的粗集料、细集料和矿粉之间的比法求出已知级配的粗集料、细集料和矿粉之间的比例关系。
例关系 （（2 2）确定沥青最佳用量）确定沥青最佳用量 采用马歇尔试验法来确定沥青最佳用采用马歇尔试验法来确定沥青最佳用量，按所设计的矿料配合比配制五组矿质量，按所设计的矿料配合比配制五组矿质混合料，每组按规范推荐的沥青用量范围混合料，每组按规范推荐的沥青用量范围加入适量沥青，并按加入适量沥青，并按0.5%0.5%的间隔递增，拌的间隔递增，拌合均匀制成马歇尔试件，进行试验，测出合均匀制成马歇尔试件，进行试验，测出试件的密实度、稳定度和流值等，并确定试件的密实度、稳定度和流值等，并确定出最佳沥青用量出最佳沥青用量 例例7-1 7-1 某建筑工程屋面防水，需用软化点为某建筑工程屋面防水，需用软化点为75℃75℃的石的石油沥青，但油沥青，但 工地仅有软化点为工地仅有软化点为95℃95℃和和25℃25℃的两种石油的两种石油沥青，问应如何掺配？沥青，问应如何掺配？ 解解: : 掺配时较软石油沥青（软化点为掺配时较软石油沥青（软化点为25℃25℃）用量为：）用量为： 较硬石油沥青（软化点为较硬石油沥青（软化点为95℃95℃）用量为：）用量为： Q Q2 2=100%-Q=100%-Q1 1=71.4%=71.4% 以估算的掺配比例和其邻近的比例（５％～以估算的掺配比例和其邻近的比例（５％～1010％）进％）进行试配（混合熬制均匀），测定掺配后沥青的软化点，行试配（混合熬制均匀），测定掺配后沥青的软化点，然后绘制然后绘制““掺配比一软化点掺配比一软化点””关系曲线，即可从曲线关系曲线，即可从曲线上确定出所要求的掺配比例。
上确定出所要求的掺配比例 例例7-2 7-2 某工地需要使用软化点为某工地需要使用软化点为 85℃85℃的石的石油沥青油沥青5 5ｔ，现有ｔ，现有1010号石油沥青号石油沥青3.53.5ｔ，ｔ，3030号号石油沥青石油沥青1 1ｔ和ｔ和6060乙石油沥青３ｔ试通过计乙石油沥青３ｔ试通过计算确定出三种牌号沥青各需用多少吨？算确定出三种牌号沥青各需用多少吨？ 解解 由表由表10-310-3知知1010号石油沥青的软化点为号石油沥青的软化点为 95℃95℃3030号石油沥青的软化点为号石油沥青的软化点为 70℃70℃ 由表由表10-210-2知知6060乙石油沥青的软化点为乙石油沥青的软化点为 50℃50℃ （（1 1）） 1010号石油沥青和号石油沥青和3030号石油沥青掺配：号石油沥青掺配： 3030号石油沥青掺量为：号石油沥青掺量为： 1010号石油沥青掺量为号石油沥青掺量为 Q Q2 2=100%-Q=100%-Q1 1=100%=100%－－40%=60%40%=60% 设掺配设掺配 1 1ｔｔ 3030号石油沥青，需号石油沥青，需x(x( t ) 10t ) 10号石油沥青，号石油沥青， 60%×(x+1) =x60%×(x+1) =x x = 1.5 t x = 1.5 t 则用则用3030号石油沥青号石油沥青1 1 ｔ和ｔ和1010号石油沥青号石油沥青1.5 1.5 ｔ，ｔ， 可配制可配制2.5t2.5t软化点为软化点为 85℃85℃的石油沥青。
尚需要用的石油沥青尚需要用1010号石油沥青号石油沥青和和6060乙石油沥青配制乙石油沥青配制 5 5－－2.5=2.5t2.5=2.5t软化点为软化点为 85℃85℃的石油的石油沥青沥青. . （（2 2）） 1010号石油沥青和号石油沥青和6060号乙石油沥青掺号乙石油沥青掺配配 6060乙石油沥青掺量为乙石油沥青掺量为 1010号石油沥青掺量为号石油沥青掺量为 Q Q2 2=100%-Q=100%-Q1 1==100%==100%－－22.2%=77.8%22.2%=77.8% 则配制则配制2.5t2.5t软化点为软化点为 85℃85℃的石油沥青的石油沥青, , 60 60乙石油沥青需要量为：乙石油沥青需要量为：2.5t×22.2% =0.555t2.5t×22.2% =0.555t 10 10号石油沥青需要量为号石油沥青需要量为: 2.5t×77.8% =1.945t: 2.5t×77.8% =1.945t 10 10号石油沥青合计需要量为：号石油沥青合计需要量为：1.5 + 1.945 = 3.445t1.5 + 1.945 = 3.445t 故配制故配制5t5t软化点为软化点为 85℃85℃的石油沥青，需的石油沥青，需1010号石油沥青号石油沥青3.445 t, 303.445 t, 30号石油沥青号石油沥青1t, 601t, 60乙石油沥青乙石油沥青0.555t0.555t。
由于由于1010号石油沥青的软化点为号石油沥青的软化点为 95℃95℃，， 3030号石油沥青的软化点为号石油沥青的软化点为 70℃70℃，，6060乙石乙石油沥青的软化点为油沥青的软化点为 50℃50℃，故配制软化点，故配制软化点为为 85℃85℃的石油沥青，只能采取的石油沥青，只能采取1010号石油号石油沥青与沥青与3030号石油沥青掺配和号石油沥青掺配和1010号石油沥青号石油沥青与与6060乙石油沥青掺配两种方式乙石油沥青掺配两种方式 ¡例例7-37-3试述石油沥青的三大组分及其特性石油沥青的组试述石油沥青的三大组分及其特性石油沥青的组分与其性质有何关系？分与其性质有何关系？¡解解¡石油沥青的三大组分及其特性如下：石油沥青的三大组分及其特性如下：¡（（1 1）油分油分为淡黄色至红褐色的油状液体，是沥青）油分油分为淡黄色至红褐色的油状液体，是沥青中分子量最小和密度最小的组分，密度介于中分子量最小和密度最小的组分，密度介于0.70.7～～1.01.0ｇｇ／／cmcm3 3之间在170°170°Ｃ较长时间加热，油分可以挥发Ｃ较长时间加热，油分可以挥发油分能溶于石油醚、二硫化碳、三氯甲烷、苯、四氧化油分能溶于石油醚、二硫化碳、三氯甲烷、苯、四氧化碳和丙酮等有机溶剂中，但不溶于酒精。
油分的多少决碳和丙酮等有机溶剂中，但不溶于酒精油分的多少决定了沥青的流动性定了沥青的流动性¡ ( (２２) )树脂（沥青脂胶）沥青脂胶为黄色至黑褐色粘稠树脂（沥青脂胶）沥青脂胶为黄色至黑褐色粘稠状物质（半固体），分子量比油分大（状物质（半固体），分子量比油分大（600600～～10001000），密），密度为度为1.01.0～～1.1g1.1g／／cmcm3 3沥青脂胶中绝大部分属于中性树沥青脂胶中绝大部分属于中性树脂中性树脂含量增加，石油沥青的延度和粘结力等品脂中性树脂含量增加，石油沥青的延度和粘结力等品质愈好 ¡（３）地沥青质（沥青质）地沥青质为深褐色至黑色固（３）地沥青质（沥青质）地沥青质为深褐色至黑色固态无定形物质（固体粉末），分子量比树脂更大（态无定形物质（固体粉末），分子量比树脂更大（10001000以以上），密度大于上），密度大于1 g1 g／／cmcm3 3，不溶于酒精、正戊烷，但溶于三，不溶于酒精、正戊烷，但溶于三氯甲烷和二硫化碳，染色力强，对光的敏感性强，感光后氯甲烷和二硫化碳，染色力强，对光的敏感性强，感光后就不能溶解地沥青质是决定石油沥青温度敏感性、粘性就不能溶解。
地沥青质是决定石油沥青温度敏感性、粘性的重要组成部分的重要组成部分¡石油沥青的组分与其性质的关系为：油分赋予沥青以流动石油沥青的组分与其性质的关系为：油分赋予沥青以流动性沥青脂胶使石油沥青具有良好的塑性和粘结性沥青脂胶使石油沥青具有良好的塑性和粘结性地沥青质含量愈多，则软化点愈高，粘性愈大，即愈硬脆青质含量愈多，则软化点愈高，粘性愈大，即愈硬脆¡ [ [评注评注] ] 石油沥青的组成元素主要是碳（石油沥青的组成元素主要是碳（82~88%82~88%）、氢）、氢（（8~11%8~11%），其次是硫（＜），其次是硫（＜6%6%）、氧（＜）、氧（＜1.5%1.5%）、氮（＜１）、氮（＜１％）等和微量的金属元素但沥青的化学成分极为复杂，％）等和微量的金属元素但沥青的化学成分极为复杂，将其分离为纯粹的化合物单体，目前还有一定困难，而且将其分离为纯粹的化合物单体，目前还有一定困难，而且沥青的元素组成与其物理性质的关系不甚密切，因此通常沥青的元素组成与其物理性质的关系不甚密切，因此通常采用组分分离法将沥青分离为化学性质相近而且与技术性采用组分分离法将沥青分离为化学性质相近而且与技术性质有一定联系的几个组，即沥青的化学组分。
质有一定联系的几个组，即沥青的化学组分 ¡例例10-2 10-2 石油沥青的主要技术性质是什么？石油沥青的主要技术性质是什么？各用什么指标表示？各用什么指标表示？¡解解¡石油沥青的主要技术性质有：石油沥青的主要技术性质有：¡（（1 1）粘滞性）粘滞性¡ 石油沥青的粘滞性又称粘性石油沥青的粘滞性又称粘性 粘滞性粘滞性应以绝对粘度表示，但因其测定方法较复杂，应以绝对粘度表示，但因其测定方法较复杂，故工程中常用相对粘度（条件粘度）来表示故工程中常用相对粘度（条件粘度）来表示粘滞性，对使用粘稠（半固体或固体）的石粘滞性，对使用粘稠（半固体或固体）的石油沥青用针入度表示，对液体石油沥青则用油沥青用针入度表示，对液体石油沥青则用粘滞度表示粘滞度表示 ¡（２）塑性（２）塑性¡塑性指石油沥青在外力作用下产生变形而不破坏，除去塑性指石油沥青在外力作用下产生变形而不破坏，除去外力后，仍能保持变形后的形状的性质外力后，仍能保持变形后的形状的性质 石油沥青的石油沥青的塑性用延度表示延度愈大，塑性愈好塑性用延度表示延度愈大，塑性愈好¡（３）温度敏感性（３）温度敏感性¡ 温度敏感性是指石油沥青的粘滞性和塑性随温度升温度敏感性是指石油沥青的粘滞性和塑性随温度升降而变化的性能。
由于沥青是一种高分子非晶态热塑性降而变化的性能由于沥青是一种高分子非晶态热塑性物质，故没有一定的熔点物质，故没有一定的熔点¡温度敏感性以软化点指标表示由于沥青材料从固态至温度敏感性以软化点指标表示由于沥青材料从固态至液态有一定的变态间隔，故规定以其中某一状态作为从液态有一定的变态间隔，故规定以其中某一状态作为从固态转变到粘流态的起点，相应的温度则称为沥青的软固态转变到粘流态的起点，相应的温度则称为沥青的软化点另外，沥青的脆点是反映温度敏感性的另一个指化点另外，沥青的脆点是反映温度敏感性的另一个指标，它是指沥青从高弹态转到玻璃态过程中的某一规定标，它是指沥青从高弹态转到玻璃态过程中的某一规定状态的相应温度，该指标主要反映沥青的低温变形能力状态的相应温度，该指标主要反映沥青的低温变形能力 ¡（４）大气稳定性（４）大气稳定性¡石油沥青在热、阳光、氧气和潮湿等大气因素的长期综合石油沥青在热、阳光、氧气和潮湿等大气因素的长期综合作用下抵抗老化的性能，称为大气稳定性，也是沥青材料作用下抵抗老化的性能，称为大气稳定性，也是沥青材料的耐久性的耐久性 石油沥青的大气稳定性以加热蒸发损失百石油沥青的大气稳定性以加热蒸发损失百分率和加热前后针入度比来评定。
分率和加热前后针入度比来评定¡[ [评注评注] ] 粘稠石油沥青的针入度是在规定温度（粘稠石油沥青的针入度是在规定温度（25℃25℃）条件）条件下，以规定质量（下，以规定质量（100100ｇ）的标准针，在规定时间（５ｇ）的标准针，在规定时间（５s s））内贯入试样中的深度来表示，单位以内贯入试样中的深度来表示，单位以1/10mm1/10mm计¡ 延度测定是把沥青制成延度测定是把沥青制成““８８””字形标准试件，置于延字形标准试件，置于延度仪内度仪内25℃25℃水中，以水中，以 5cm5cm／／minmin的速度拉伸，用拉断时的伸的速度拉伸，用拉断时的伸长度来表示，单位用长度来表示，单位用cmcm计 ¡沥青软化点一般采用沥青软化点一般采用‘‘环与球法环与球法’’测定它是把沥青试样测定它是把沥青试样装入规定尺寸（直径装入规定尺寸（直径15.88mm15.88mm，高６，高６mmmm）的铜环内，试样上）的铜环内，试样上放置一标准钢球（直径放置一标准钢球（直径9.53mm9.53mm，质量，质量3.53.5ｇ），浸入水或甘ｇ），浸入水或甘油中，以规定的速度升温（５油中，以规定的速度升温（５℃℃／／minmin，当沥青软化下垂至，当沥青软化下垂至规定距离（规定距离（25.4mm25.4mm）时的温度即为其软化点，以摄氏度）时的温度即为其软化点，以摄氏度（（℃℃）计。
计 ¡例例10-3 10-3 怎样划分石油沥青的牌号？牌号大小与沥怎样划分石油沥青的牌号？牌号大小与沥青主要技术性质之间的关系怎样？？青主要技术性质之间的关系怎样？？¡解解 ¡石油沥青按针入度指标来划分牌号，牌号数字约石油沥青按针入度指标来划分牌号，牌号数字约为针入度的平均值常用的建筑石油沥青和道路为针入度的平均值常用的建筑石油沥青和道路石油沥青的牌号与主要性质之间的关系是：牌号石油沥青的牌号与主要性质之间的关系是：牌号愈高，其粘性愈小（针入度越大），塑性愈大愈高，其粘性愈小（针入度越大），塑性愈大（即延度越大），温度稳定性愈低（即软化点愈（即延度越大），温度稳定性愈低（即软化点愈低）¡[ [评注评注] ]严格地讲，石油沥青的牌号是按沥青的针严格地讲，石油沥青的牌号是按沥青的针入度、延度和软化点指标来划分的入度、延度和软化点指标来划分的 ¡例例10-4 10-4 石油沥青的老化与组分有何关系？沥青老化过程石油沥青的老化与组分有何关系？沥青老化过程中性质发生哪些变化？沥青老化对工程有何影响？中性质发生哪些变化？沥青老化对工程有何影响？¡解解¡在石油沥青的老化过程中，在温度、空气、阳光和水的综在石油沥青的老化过程中，在温度、空气、阳光和水的综合作用下，沥青中各组分会发生不断递变，低分子化合物合作用下，沥青中各组分会发生不断递变，低分子化合物将逐步转变成高分子物质，即油分和树脂逐渐减少，而沥将逐步转变成高分子物质，即油分和树脂逐渐减少，而沥青质逐渐增多。
青质逐渐增多¡在石油沥青的老化过程中，随着时间的进展，由于树脂向在石油沥青的老化过程中，随着时间的进展，由于树脂向地沥青质转变的速度更快，使低分子量组成减少，地沥青地沥青质转变的速度更快，使低分子量组成减少，地沥青质微粒表面膜层减薄，沥青的流动性和塑性将逐渐减小，质微粒表面膜层减薄，沥青的流动性和塑性将逐渐减小，硬脆性逐渐增大，直至脆裂，致使沥青防水层开裂破坏，硬脆性逐渐增大，直至脆裂，致使沥青防水层开裂破坏，或造成路面使用品质下降，产生龟裂破坏，对工程产生不或造成路面使用品质下降，产生龟裂破坏，对工程产生不良影响¡[ [评注评注] ] 沥青经若干年后，性质变得脆硬、易于开裂的现沥青经若干年后，性质变得脆硬、易于开裂的现象称为象称为““老化老化””沥青抗老化能力称为大气稳定性沥青抗老化能力称为大气稳定性 ¡例例10-5 10-5 某工地运来两种外观相似的沥青，已知其中有一种某工地运来两种外观相似的沥青，已知其中有一种是煤沥青，为了不造成错用，请用两种以上方法进行鉴别是煤沥青，为了不造成错用，请用两种以上方法进行鉴别？？¡解解¡煤沥青与石油沥青可用以下方法进行鉴别：煤沥青与石油沥青可用以下方法进行鉴别：¡（１）测定密度。
大于（１）测定密度大于1.11.1者为煤沥青；者为煤沥青；¡（２）燃烧试验烟气呈黄色，并有刺激性嗅味者为煤沥（２）燃烧试验烟气呈黄色，并有刺激性嗅味者为煤沥青；青；¡（３）敲击块状沥青，呈脆性（韧性差）、音清脆者为煤（３）敲击块状沥青，呈脆性（韧性差）、音清脆者为煤沥青有弹性、音哑者为石油沥青；沥青有弹性、音哑者为石油沥青；¡（４）用汽油或煤油溶解沥青，将溶液滴于滤纸上，呈内（４）用汽油或煤油溶解沥青，将溶液滴于滤纸上，呈内黑外棕色明显两圈斑点者为煤沥青，呈棕色均匀散开斑点黑外棕色明显两圈斑点者为煤沥青，呈棕色均匀散开斑点者为石油沥青者为石油沥青¡[ [评注评注] ]与石油沥青比较，煤沥青的塑性差、温度敏感性大、与石油沥青比较，煤沥青的塑性差、温度敏感性大、大气稳定性差，但其粘性大，煤沥青有嗅味，挥发物有毒，大气稳定性差，但其粘性大，煤沥青有嗅味，挥发物有毒，施工时要注意施工时要注意 ¡例例10-810-8试述采用矿物填充料对沥青进行改性的机理试述采用矿物填充料对沥青进行改性的机理¡解解¡ 由于沥青对矿物填充料的润湿和吸附作用，沥青由于沥青对矿物填充料的润湿和吸附作用，沥青与矿粉发生交互作用，沥青在矿粉表面产生化学组分与矿粉发生交互作用，沥青在矿粉表面产生化学组分的重新排列，在矿粉表面形成一层扩散溶剂化膜，在的重新排列，在矿粉表面形成一层扩散溶剂化膜，在此膜厚度以内的沥青称为此膜厚度以内的沥青称为““结构沥青结构沥青””。
如果矿粉颗如果矿粉颗粒之间接触处是由结构沥青膜所联结，这样促成沥青粒之间接触处是由结构沥青膜所联结，这样促成沥青具有更高的粘度和更大的扩散溶化膜的接触面积，因具有更高的粘度和更大的扩散溶化膜的接触面积，因而使沥青可以获得更大的粘聚力而使沥青可以获得更大的粘聚力¡[ [评注评注] ] 结构沥青的形成主要是由于矿料与沥青的交结构沥青的形成主要是由于矿料与沥青的交互作用，而引起沥青化学组分在矿料表面的重分布互作用，而引起沥青化学组分在矿料表面的重分布沥青可以单分子状态排列在矿物颗粒（或纤维）表面，沥青可以单分子状态排列在矿物颗粒（或纤维）表面，形成结合力牢固的沥青薄膜，称之为形成结合力牢固的沥青薄膜，称之为““结构沥青结构沥青””结构沥青具有较高的粘性和耐热性结构沥青具有较高的粘性和耐热性 ¡例例10-9 10-9 乳化沥青和冷底子油的不同点是什么？乳化沥青和冷底子油的不同点是什么？ ¡解解¡乳化沥青是沥青以微粒（粒径１乳化沥青是沥青以微粒（粒径１μmμm左右）分散在有乳左右）分散在有乳化剂的水中而成的乳胶体配制时，首先在水中加入化剂的水中而成的乳胶体配制时，首先在水中加入少量乳化剂，再将沥青热熔后缓缓倒入，同时高速搅少量乳化剂，再将沥青热熔后缓缓倒入，同时高速搅拌，使沥青分散成微小颗粒，均匀分布在溶有乳化剂拌，使沥青分散成微小颗粒，均匀分布在溶有乳化剂的水中。
由于乳化剂分子一端强烈吸附在沥青微小颗的水中由于乳化剂分子一端强烈吸附在沥青微小颗粒表面，另一端则与水分子很好地结合，产生有益的粒表面，另一端则与水分子很好地结合，产生有益的桥梁作用，使乳液获得稳定桥梁作用，使乳液获得稳定¡冷底子油是用汽油、煤油、柴油、工业苯等有机溶剂冷底子油是用汽油、煤油、柴油、工业苯等有机溶剂与沥青材料溶合制得的沥青溶液与沥青材料溶合制得的沥青溶液¡[ [评注评注] ] 沥青溶液虽然塑性良好，施工方便，但因使用沥青溶液虽然塑性良好，施工方便，但因使用很多的有机溶剂，使用后又完全挥发，因而不大经济很多的有机溶剂，使用后又完全挥发，因而不大经济 ¡例例10-10 10-10 沥青胶是如何配制的？论述其特性和用途沥青胶是如何配制的？论述其特性和用途¡解解¡沥青胶是在熔（溶）化的沥青中加入粉状或纤维状的沥青胶是在熔（溶）化的沥青中加入粉状或纤维状的填充料经均匀混合而成填充料粉状的如滑石粉、石填充料经均匀混合而成填充料粉状的如滑石粉、石灰石粉、白云石粉等，纤维状的如石棉屑、木纤维等灰石粉、白云石粉等，纤维状的如石棉屑、木纤维等沥青胶的常用配合比为沥青沥青胶的常用配合比为沥青70%70%～～90%90%，矿粉，矿粉1010％～％～3030％。
％¡沥青胶有热用和冷用的两种，一般工地施工是热用沥青胶有热用和冷用的两种，一般工地施工是热用配制热用沥青胶时，先将矿粉加热到配制热用沥青胶时，先将矿粉加热到100100～～110℃110℃，然，然后慢慢地加入已熔化的沥青中，继续加热并搅拌均匀后慢慢地加入已熔化的沥青中，继续加热并搅拌均匀即成¡沥青胶的特性主要有：沥青胶的特性主要有：¡（（1 1）） 耐热度：用２毫米厚的沥青胶粘耐热度：用２毫米厚的沥青胶粘合两张沥青油纸，于不低于规定温度条件下，在１０合两张沥青油纸，于不低于规定温度条件下，在１００％（或４５度角）的坡度上停放５小时，沥青胶不０％（或４５度角）的坡度上停放５小时，沥青胶不应流淌，油纸不应滑动应流淌，油纸不应滑动 ¡（（2 2））柔韧性：涂在沥青油纸上的２毫米厚的沥柔韧性：涂在沥青油纸上的２毫米厚的沥青胶层，在青胶层，在1818士士 ２２℃℃时，围绕规定直径的圆棒，以２时，围绕规定直径的圆棒，以２秒钟的均衡速度弯曲成半周，沥青胶不应有裂纹秒钟的均衡速度弯曲成半周，沥青胶不应有裂纹¡（（3 3）） 粘结力：将两张用沥青胶粘贴在粘结力：将两张用沥青胶粘贴在一起的沥青油纸揭开时，若被撕开的面积超过粘贴面一起的沥青油纸揭开时，若被撕开的面积超过粘贴面积的１／２时，则认为粘结力不合格，否则即为合格。
积的１／２时，则认为粘结力不合格，否则即为合格¡热用沥青胶用于粘结和涂抹石油沥青油毡冷用时需热用沥青胶用于粘结和涂抹石油沥青油毡冷用时需加入稀释剂将其稀释后于常温下施工应用，它可以涂加入稀释剂将其稀释后于常温下施工应用，它可以涂刷成均匀的薄层刷成均匀的薄层¡[ [评注评注] ] 热沥青胶的标号主要以耐热度来决定，但耐热热沥青胶的标号主要以耐热度来决定，但耐热度与选用的沥青软化点的温度有关，软化点的温度越度与选用的沥青软化点的温度有关，软化点的温度越高则沥青胶的耐热度也越高，在一般情况下软比点的高则沥青胶的耐热度也越高，在一般情况下软比点的温度要比耐热度高温度要比耐热度高1010～～12℃12℃对沥青胶的质量要求，对沥青胶的质量要求，应使其具有相当的耐热度、韧性和粘结力应使其具有相当的耐热度、韧性和粘结力 ¡例例10-12 10-12 简述沥青混凝土的技术性质简述沥青混凝土的技术性质¡解解¡沥青混凝土的技术性质主要有：沥青混凝土的技术性质主要有：¡（（1 1）高温稳定性）高温稳定性¡ 沥青混合料的高温稳定性是指在夏季高温条件下，沥青混合料的高温稳定性是指在夏季高温条件下，沥青混合料承受多次重复荷载作用而不发生过大沥青混合料承受多次重复荷载作用而不发生过大的累积塑性变形的能力。
沥青混合料路面在车轮的累积塑性变形的能力沥青混合料路面在车轮作用下受到垂直力和水平力的综合作用，能抵抗作用下受到垂直力和水平力的综合作用，能抵抗高温而不产生车辙和波浪等破坏现象的为高温稳高温而不产生车辙和波浪等破坏现象的为高温稳定性符合要求定性符合要求¡(2) (2) 低温抗裂性低温抗裂性¡沥青混合料为弹性一粘性一塑性材料，其物理性沥青混合料为弹性一粘性一塑性材料，其物理性质随温度而有很大变化沥青混合料在低温下抵质随温度而有很大变化沥青混合料在低温下抵抗断裂破坏的能力，称为低温抗裂性能抗断裂破坏的能力，称为低温抗裂性能 ¡（（3 3）耐久性）耐久性¡沥青混合料的耐久性是指其在修筑成路面后，在车辆沥青混合料的耐久性是指其在修筑成路面后，在车辆荷载和大气因素（如阳光、空气和雨水等）的长期作荷载和大气因素（如阳光、空气和雨水等）的长期作用下，仍能基本保持原有性能的能力用下，仍能基本保持原有性能的能力¡（（4 4）抗滑性）抗滑性¡沥青混凝土路面的抗滑能力与沥青混合料的粗糙度、沥青混凝土路面的抗滑能力与沥青混合料的粗糙度、级配组成、沥青用量和矿质集料的微表面性质等因素级配组成、沥青用量和矿质集料的微表面性质等因素有关。
面层集料应选用质地坚硬具有棱角的碎石，通有关面层集料应选用质地坚硬具有棱角的碎石，通常采用玄武岩采取适当增大集料粒径，适当减少一常采用玄武岩采取适当增大集料粒径，适当减少一些沥青用量及严格控制沥青的含蜡量等措施，均可提些沥青用量及严格控制沥青的含蜡量等措施，均可提高路面的抗滑性高路面的抗滑性 ¡（（5 5）施工和易性）施工和易性¡影响沥青混合料施工和易性的因素很多，如影响沥青混合料施工和易性的因素很多，如当地气温、施工条件以及混合料性质等单当地气温、施工条件以及混合料性质等单纯从混合料材料性质而言，影响施工难易性纯从混合料材料性质而言，影响施工难易性的因素有混合料的级配、沥青用量的多少，的因素有混合料的级配、沥青用量的多少，矿粉用量等矿粉用量等¡[ [评注评注] ] 沥青混合料在路面中，承受汽车荷沥青混合料在路面中，承受汽车荷载的反复作用，同时还受到各种自然因素的载的反复作用，同时还受到各种自然因素的影响，为保证安全、舒适、快速、耐久等要影响，为保证安全、舒适、快速、耐久等要求，沥青混合料需满足一定的技术要求求，沥青混合料需满足一定的技术要求 。
