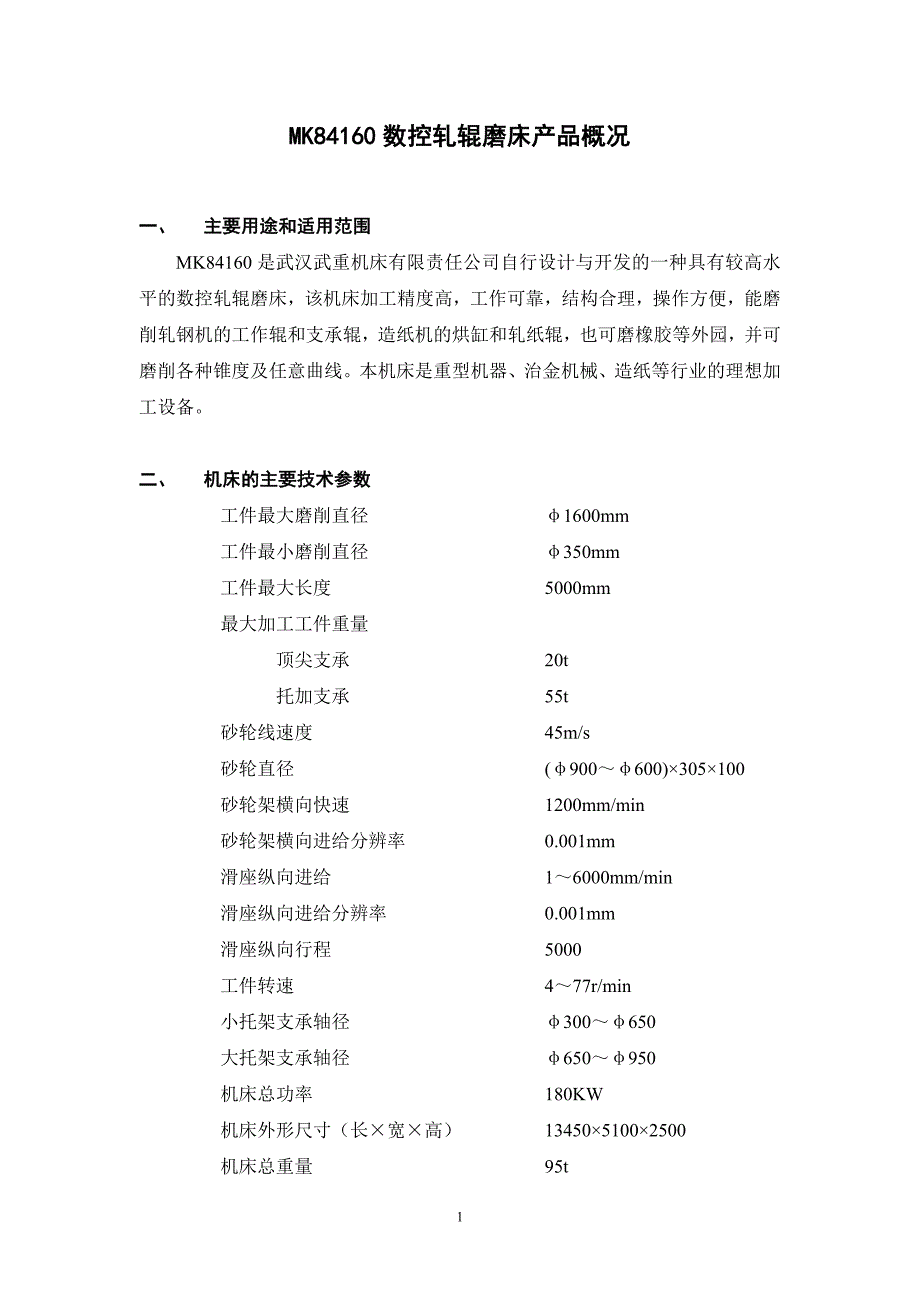

1MK84160 数控轧辊磨床产品概况一、主要用途和适用范围MK84160 是武汉武重机床有限责任公司自行设计与开发的一种具有较高水平的数控轧辊磨床，该机床加工精度高，工作可靠，结构合理，操作方便，能磨削轧钢机的工作辊和支承辊，造纸机的烘缸和轧纸辊，也可磨橡胶等外园，并可磨削各种锥度及任意曲线本机床是重型机器、治金机械、造纸等行业的理想加工设备二、机床的主要技术参数工件最大磨削直径 φ1600mm工件最小磨削直径 φ350mm工件最大长度 5000mm20t最大加工工件重量顶尖支承托加支承 55t砂轮线速度 45m/s砂轮直径 (φ900 ～φ600)×305×100砂轮架横向快速 1200mm/min砂轮架横向进给分辨率 0.001mm滑座纵向进给 1～6000mm/min滑座纵向进给分辨率 0.001mm滑座纵向行程 5000工件转速 4～77r/min小托架支承轴径 φ300～φ650大托架支承轴径 φ650～φ950机床总功率 180KW2机床外形尺寸（长×宽×高） 13450×5100×2500机床总重量 95t三、结构特点本机床工件床身与砂轮架床身采用分体结构，减少因工件重量引起的加工精度的变化。
砂轮主轴采用高精度动静压轴承（径向和轴向） ，主轴精度高，刚度大；砂轮主轴部件装有平衡显示装置砂轮横向进给传动采用精密滚珠丝杆传动，纵向进给采用无间隙双齿轮齿条传动，均通过交流伺服电机驱动，可实现两轴联动；纵向及横向导轨采用恒流静压导轨，传动平稳，精度保持尾座上装有工件顶紧力显示装置；静压轴承油箱备有油温自动控制装置；冷却液备有两级自动过滤装置，即磁过滤及纸过滤数控系统采用法国原装进口的 NUM 1040 数控系统；砂轮及工件的直流控制装置采用全数字式可控硅直流调速装置操纵面板带有 10"彩色显示屏,有多种功能显示四、主要部件结构特点1．砂轮主轴结构本机床砂轮主轴采用径向及轴向毛细管节流动现压轴承，具有很高的精度并装砂轮动平衡显示装置砂轮转动是由一个 75KW 的直流电机经三角皮带会到主轴砂轮电机安装在砂轮架旁边的一单独的滑板上，此滑板可以与砂轮架同步移动通过滑板上的手动调整丝杆，可以调整三角皮带的松紧2．工件主轴传动减速箱结构本机床工件转动是由直流电机 Z4-200-31（N=55KW 、n=400～1000～2000rpm）通过传动比为 1：1 的三角皮带传递到齿轮减速箱，再由齿轮箱传递到床头箱中带动工件传动。
3．滑座纵向进给运动结构本机床纵向进给运动采用了先进的双齿轮机构通过伺服进给电机经齿轮减速，其中小齿轮与固定在拖板上与床身上的齿条相啮合，双啮合齿轮机构可以实现无间隙传动34．砂轮架横向进给运动本机床砂轮架横向进给运动采用了精密滚珠丝杆传动5．尾座上体结构尾座上体安装在尾座下体上，上、下体之间可通过横键使尾座上体横向移动（手动） ，以便调整顶尖位置6．尾座下体结构尾座下体置于工件床身上，可机动或手动移动机动移动速度为2040mm/min7．磨顶尖装置结构磨顶尖装置置于工件床身尾端主轴旋转速度 65rpm，由交流电机 y100L1-4、N2.2KW、 N=1430rpm，通过蜗轮蜗杆减速带动的最大手动旋转角度 45°五、机床电气概述该机床电气控制系统采用法国 NUM 公司生产的 1040 数控系统它是紧凑且功能完善的 32 位数控系统其硬件结构采用 CISC（超大规模集成电路）技术的 GSP 主板；主板上连接可插接小模板；PLC 功能的内部集成；PLC 的 32I/24O 模块；光纤通讯技术；轴转接模块；轻巧实用的汉凑型操作面板1．其软件功能主要体现在以下几个方面：1）CNC 功能——系统软件的开发性和友好界面——编助性和编程方式——强大的通讯功能——完善的丝杆螺距补偿——动态操作编程2）PLC 功能——梯形图的 PLC 程序——丰富的 PLC 和 CNC 交换信息量4——PLC 图形界面的管理3）强大的编程软件——PLCTOOL 软件——SETTOOL 软件——MMITOOL 软件该机床选用 4 个伺服轴，任意两轴联动。
主轴驱动采用数字式面板操作的直流可控硅调速系统该系统性能稳定，保护功能强通过数控系统控制的伺服驱动轴的插补，可满足磨削凹凸等曲线型工件的需要2．基本技术规格1）电源部分要求用户提供三相交流 380V、50HZ 电源，电压允差 +10%～－5%，频率允差±2%，若电源波动较大，建议用户配置自动交流稳压装置2）使用环境条件环境温度： 0～40℃温度变化率： ＜1.1℃/分相对湿度： 正常＜75% 、瞬时最大＜95%振动限度： ≤0.5g周围空气：在有浓度较高的导电尘埃、灰尖、切削油剂、有机溶剂等环境中使用请对机床控制电柜配置密封隔离装置，并配置空气调节器六、工作精度圆 度： 0.004mm圆柱度： 0.005mm光洁度： Ra≤0.4μm （60 粒度）换砂轮 Ra≤0.005μm （180 粒度）5七、随机附件砂轮起吊装置 1 套调整垫铁砂轮静平衡架 1 套修正砂轮装置 1 套磨头床身检具 1 套工件床身检具 1 套齿轮间隙调节杆 1 套顶尖磨削拉杆 1 套各种扳手八、主要外购件生产厂家明细数控系统（包括伺服单元） 法国 NUM 公司滚珠丝杆 南京工艺装备厂滚动轴承 洛阳轴承厂主要液压元件 台湾北部精机九、易损件及附件明细表1．随机附带易损零件目录顶 尖 2 件摩擦片 3 件摩擦片 3 件2．托架静压轴承液压元件明细表交流电机 Y132M2-6 1 件交流电机 A02-7114 1 件叶片油泵 YB-E10 1 件齿轮油泵 CB-B25 1 件吸油过滤器 I-WRII-4纸质精过滤器 ZV-H63×20S 1 件6纸质精过滤器 ZV-H25×20S 1 件压力继电器 HED20A20/200L24 1 件压力继电器 HED20A20/25L24 1 件压力表 Y-60 1 件压力表 Y-60 1 件回油滤油器 XU-A25×100S 1 件油温控制箱 YK-1.5BIII 1 件油位油温计 YWZ-200T 1 件液位控制器 YWJD-24-300 1 件空气滤清吕器 QUQ2-10×0.25 1 件3．滑座及砂轮主轴液压元件明细表交流电机 Y100L2-4 1 件交流电机 Y112M-6 1 件叶片油泵 YB1-12 1 件双联叶片油泵 YYB-AA9/6BFL 1 件吸油过滤器 WR11-4 3 件压力继电器 HED20A20/63L24 3 件油路开关 KZF-L8H 2 件溢流阀 DBDH10G 10/50 2 件压力表 Y-60 12 件纸质精过滤器 ZU-H63×20S 2 件单向阀 DIF-L10H1 2 件多头泵 6WZSJ01 2 件多点齿轮分油器 1WZSJ-04 1 件油温控制箱 YK-3CIII 1 件液位控制器 YKJD24-150 1 件液位控制器 YKJD24-600 1 件多点分油器 12WR31-2 1 件74．冷却系统元件明细表电 泵 AOB-200 1 件开 关 42L81-1 1 件过滤器 GL2-200 1 件十、机床验收、安装调试及培训机床验收按 GB/T5568-1991 标准执行。
本机床验收分予验收和终验收两次，预验收在供方工厂进行，终验收在需方工厂进行机床到达需方以书面形式通知供方，供方在一周内派出机、电工程技术人员 3～5 人到需方对机床进行安装调试十一、 售后服务及质量保证承诺为了确保机床产品质量，切实履行“为用户服务，对用户负责，让用户满意”的宗旨，我厂于 1995 年 6 月 29 日，参加了由机床工具行业 54 家工厂联合制定的《机床产品质量保证声明》 ，做出如下承诺：1．出厂的产品达到优质、可靠，做到在厂内消除早期故障2．产品在用户使用过程中，发现质量问题，在接到用户通知后，48 小时内作出答复，或派出服务人员，并做到故障不排除维修人员不撤离现场3．在产品保修期内，确属产品质量问题，维修人员到达现场 10 天内如不能排除故障，从第 11 天开始每小时赔偿 30 元（每天按 8 小时计） ，再经两周修理后，仍达不到质量要求，不合格产品保退保换4．重型机床和专用机床产品，严格实行用户监造和厂内验收制度5．对出厂的产品，保证提供维修备件，并按用户要求做好维修服务6．为满足用户要求，产品“三包”期为一年（从验收交付使用之日起） 7．认真做好对用户厂人员的培训工作，重点是对数控产品用户的操作、维修、编程等技术人员的培训。
培训可采用在安装调试过程中的现场培训和用户派员来我厂培训等方式进行8．为使我厂产品在用户厂早日投产、生产效益，凡购我厂数控机床和“大、精、尖”产品，必须由我厂承担该设备的安装调试，以保质保期地交付8使用。
