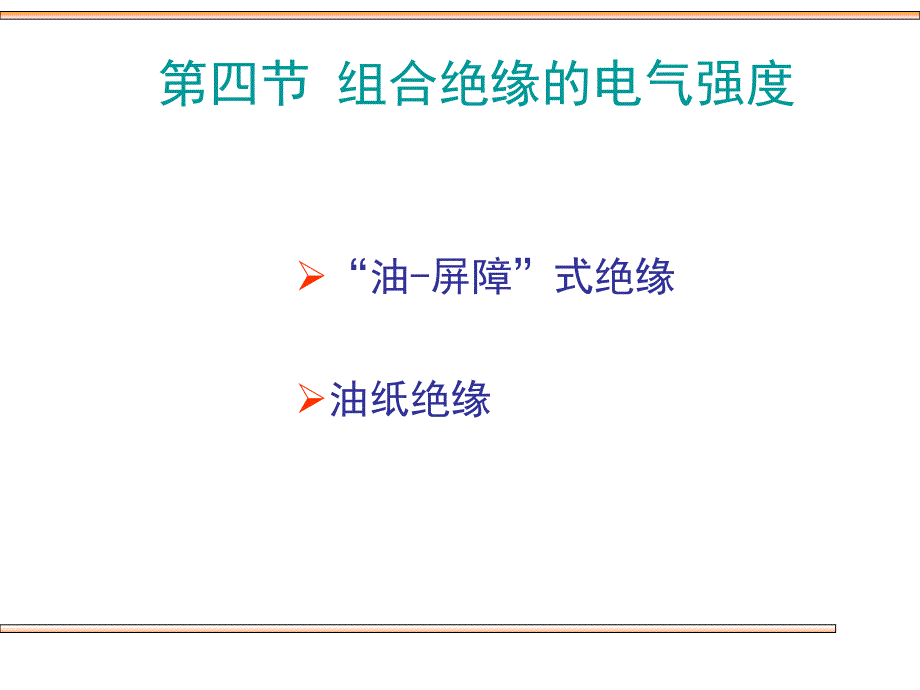

第四节 组合绝缘的电气强度Ø “油-屏障”式绝缘 Ø 油纸绝缘对高压电气设备绝缘的要求是多方面的，除了必须有优异的电气性能外，还要求有良好的热性能、机械性能及其他物理-化学性能，单一品质电介质往往难以同时满足这些要求，所以实际绝缘一般采用多种电介质的组合：例如变压器的外绝缘由套管的外瓷套和周围的空气组成，而其内绝缘更是由纸、布、胶木筒、聚合物、变压器油等固体和液体介质联合组成• 绝缘常见形式：多种介质构成的层叠绝缘 理想情况下，组合绝缘中各层绝缘承受 的电场强度与其电气强度成正比 • 直流电压下：各层绝缘分担的电压与其绝 缘电阻成正比，亦即各层中的电场强度与 其电导率成反比 • 工频交流和冲击电压下：各层所承担的电 压和各层电容成反比，亦即各层中的电场 强度与其介电常数成反比• 一、“油－屏障”式绝缘 • 油浸电力变压器主绝缘采用的是“油-屏障’’式 绝缘结构，在这种组合绝缘中以变压器油作为 主要的电介质，在油隙中放置若干个屏障是为 了改善油隙中的电场分布和阻止贯通性杂质小 桥的形成一般能将电气强度提高30％～50％ • 1、覆盖 • 紧紧包在小曲率半径电极上的薄固体绝缘层 。
能显著提高油隙的工频击穿电压，并减小其 分散性，其厚度一般只有零点几毫米• 2、绝缘层 • 当覆盖的厚度增大到能分担一定的电压 ，即成为绝缘层，一般为数毫米到数十毫 米，它能降低最大电场强度，提高油隙的 工频击穿电压和冲击击穿电压 • 3、屏障 • 放置层压纸板或层压布板做屏障在极 不均匀电场中采用屏障可使油隙的工频击 穿电压提高到无屏障时的2倍或更高• 二、油纸绝缘 • 电气设备中使用的绝缘纸(包括纸板)纤维间含 有大量的空隙，因而干纸的电气强度是不高的， 用绝缘油浸渍后，整体绝缘性能可大大提高 • “油—屏障”式绝缘是以液体介质为主体的组合 绝缘，采用覆盖、绝缘层和屏障都是为了提高油 隙的电气强度; • 油纸绝缘是以固体介质为主体的组合绝缘，液体 介质只是用作充填空隙的浸渍剂，因此这种组合 绝缘的击穿场强很高，但散热条件较差.• 绝缘纸和绝缘油的配合互补，使油纸组合 绝缘的击穿场强可达500～600kV／cm， 大大超过了各组成成分的电气强度(油的击 穿场强约为200kV／cm，而干纸只有100 ～150kV／cm) • 各种各样的油纸绝缘目前广泛应用于电 缆、电容器、电容式套管等电力设备中。
• 油纸绝缘的最大缺点:易受污染(包括受潮) • 因为纤维素是多孔性的极性介质，很易 吸收水分即使经过细致的真空干燥、浸 渍处理并浸在油中，它仍将逐渐吸潮和劣 化• 三、组合绝缘中的电场 • 1.均匀电场双层介质模型 • 在组合绝缘中，同时采用多种电介质， 在需要对这一类绝缘结构中电场作定性分 析时，常常采用最简单的均匀电场双层介 质模型，如图3-25所示：由此可得：ε1E 1＝ ε2E 2 U=E 1d1+ E 2d2在这一模型中，最基本的关系式为：超高压交流电缆常为单相圆芯结构，由于其绝缘层较厚，一般采用分阶结构，以减小缆芯附近的最大电场强度所谓分阶绝缘是指由介电常数不同的多层绝缘构 成的组合绝缘分阶原则是对越靠近缆芯的内层绝缘选用介电常数越大的材料，以达到电场均匀化的目的如：2. 分阶绝缘Ø 内层绝缘采用高密度的薄纸(纸的纤维含量高，质地致密)，其介电常数较大，击穿场强也较大; Ø 外层绝缘则采用密度较低、厚度较大的纸，其介电常数较小、击穿场强也较小先讨论单相圆芯均匀介质电缆中绝缘的利用系数 如果施加交流电压U，则其绝缘层中距电缆轴心r处 的电场E可由下式求得：式中 r0、R分别为电缆芯线的半径和外电极(金属护套)的半径。
绝缘层中最大电场强度Emax位于芯线的表面上而最小电场强度Emin位于绝缘层的外表面(r＝R)处此 时的平均电场强度Eav应为:绝缘中平均场强与最大场强之比称为该绝缘的利 用系数 ，则此时: 值越大，则电场分布越均匀，亦即绝缘材料利用得越充分平板电容器绝缘的 值可视为1但对超高压电缆来说，因绝缘层较厚，(R-r0)值较大，如采用一种单一的介质、则 值将较小;为提高利用系数应采用分阶绝缘本节完）小 结Ø 高压电气设备一般采用多种电介质组合的绝缘结构； Ø “油-屏障”式绝缘结构中应用的固体介质有三种不同的形式，即覆盖、绝缘层和屏障； Ø 绝缘油和绝缘纸组成“油-纸”绝缘，击穿场强大大提高； Ø 分阶绝缘的原则是对越靠近缆芯的内层绝缘选用介电常数越大的材料，以达到电场均匀化的目的。
