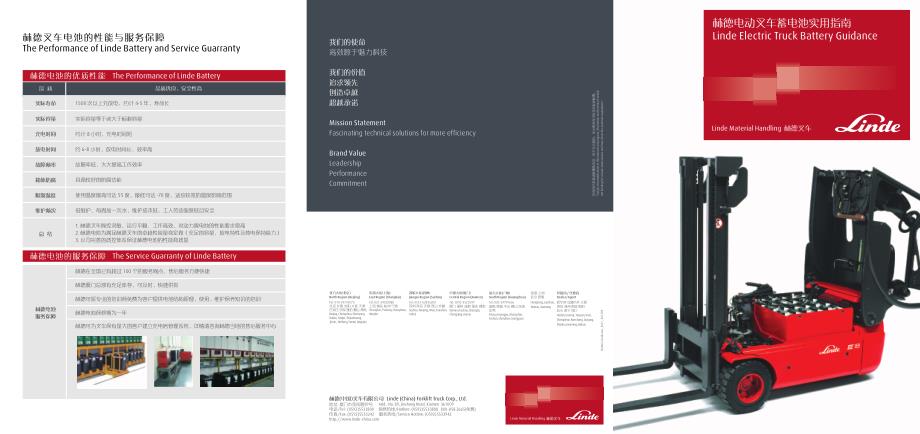

林德电动叉车蓄电池实用指南 Linde Electric Truck Battery Guidance我们的使命 高效源于魅力科技我们的价值 追求领先 创造卓越 超越承诺Mission Statement Fascinating technical solutions for more efficiencyBrand Value Leadership Performance CommitmentBattery Guidence_B-01_201209若有技术参数或配置的改进，恕不另行通知；所示图表有可能含非标准配置 “Subject to modification in the interests of progress, Illustration and technical details not binding for actual constructions and may show the optional equipments.“林德(中国)叉车有限公司 Linde (China) Forklift Truck Corp., Ltd. 地址: 厦门市金尚路89号 Add.: No. 89, Jinshang Road, Xiamen 361009 /Tel : (0592)5533800 销售热线/Hotline: (0592)5533888 800-858-2665(免费) /Fax: (0592)5533242 服务热线/Service Hotline: (0592)5533942 http://www.linde-林德叉车电池的性能与服务保障 The Performance of Linde Battery and Service Guarranty品 质品质优良、安全性高林德电池 服务保障林德在全国已有超过 100 个的服务网点，售后服务方便快捷林德可派专业的培训师免费为客户提供电池结构原理、使用、维护保养知识的培训林德电池保修期为一年林德厦门总部有充足库存，可及时、快速供货林德可为叉车保有量大的客户建立充电房管理系统，详情请咨询林德当地的售后服务中心实际容量实际寿命实际容量等于或大于标称容量1500 次以上充放电，约计 4-5 年，寿命长约计 8 小时，充电时间短充电时间约 6-8 小时，放电时间长，效率高放电时间故障率低，大大提高工作效率故障频率具备较好的防腐功能箱体防腐使用温度最高可达 55 度，最低可达 -70 度，适应较宽的温度影响范围限制温度低维护，每周加一次水，维护成本低，工人劳动强度低且安全维护频次1. 林德叉车操控灵敏，运行平稳，工作高效，对动力源电池的性能要求很高 2. 林德电池为满足林德叉车的卓越性能量身定做（充足的容量，放电特性及荷电保持能力） 3. 公司完善的质控体系保证林德电池的性能和质量总 结林德电池的服务保障 The Service Guarranty of Linde Battery 林德电池的优质性能 The Performance of Linde Battery北方大区(北京) North Region (Beijing) Tel: 010-59792070 北京 长春 沈阳 大连 天津 石家庄 济南 潍坊 烟台 青岛 Beijing, Changchun, Shenyang, Dalian, Tianjin, Shijiazhuang,Ji'nan , Weifang, Yantai, Qingdao东部大区(上海) East Region (Shanghai) Tel: 021-34520088 上海 浦东 杭州 宁波 Shanghai, Pudong, Hangzhou, Ningbo苏皖大区(苏州) Jiangsu Region (Suzhou) Tel: 0512-62836200 苏州 南京 无锡 昆山 安徽 Suzhou, Nanjing, Wuxi, Kunshan, Anhui中部大区(厦门) Central Region (Xiamen) Tel: 0592-5523599 厦门 福州 成都 重庆 湖南 Xiamen, Fuzhou, Chengdu, Chongqing, Hunan南方大区(广州) South Region (Guangzhou) Tel: 020-34799666 番禺 黄埔 中山 佛山 深圳 东莞 Panyu, Huangpu, Zhongshan, Foshan, Shenzhen, Dongguan经销商/ 代理商 Dealer/Agent哈尔滨 乌鲁木齐 太原 西安 郑州 南昌 贵阳 汕头 南宁 海口 Harbin, Urumqi, Taiyuan, Xi'an, Zhengzhou, Nanchang, Guiyang, Shantou, Nanning, Haikou香港 兰州 武汉 昆明 Hongkong, Lanzhou, Wuhan, Kunming为什么铅酸蓄电池是电动叉车的首选？ - 工艺成熟、安全性高 - 性价比高 - 平衡重作用叉车电池的基本知识 The Basic Knowledge of Truck Battery叉车电池的维护及注意事项 The Maintenance and Attention of Truck Battery电池附属系统 The Accessory Equipment of Battery自动加水系统 Auto Watering System以铅和酸作为化学反应物质制成的蓄电池叫做铅酸蓄 电池。
它是一种直流电源， 充电时将电能转变成化学能， 放电时将储存的化学能转变成电能的一种装置电解液 H2SO4+H2O电解液充电机叉 车日维护 - 使用后应及时充电 - 检查电缆和连接插头是否完好 - 检查电解液是否正常蓄电池的插头、插座的极性要正确连接，只有在断 电的时候，才能分离插头插座的连接充电时保持电瓶上方及充电车间通风，避免一切火 源接近充电中的电瓶充电过程中要注意电池电解液的温度不能超过 45°C，否则应停止充电，待温度下降后再充电切忌电池过度放电（放电量超过电池容量的 80%） 和过度充电，否则将降低电池的使用寿命补水应该在充电完全后，必须采用合格蒸馏水，禁 止补水过多，严禁直接补加稀硫酸或电池补充液如果电池长期不用，必须将其保存在干燥、阴凉的 地方，每个月定期对电池进行一次补充充电起吊蓄电池时，要用适当的吊具，防止损坏蓄电 池的壳体、连接电缆等，不得倾斜蓄电池电池中的电解液具有毒性和腐蚀性，因此，在对 蓄电池充电时必须穿工作服和戴防护眼镜蓄电池上不得放置外来的物体或工具，以防电池 短路发生充电过程必须完全， 经常断续充电会损伤蓄电池使用叉车时，建议避免同时进行两项主要功能操 作（如行驶和提升），瞬时放电量越大电瓶能够 释放的储存能越少。
长期搁置的电池再使用时，应进行均衡充电，并 检查电解液密度和液位月维护 - 测量充电后的电池电压和比重 - 每月做次全充电，保持电池容量的正常周维护 - 清洁电池表面 - 对电池进行补液 - 检查电缆和接线端子是否完好、牢固年维护 - 检查连接条和出线电缆连接螺栓的扭矩是否满足 25Nm+/- 5Nm - 检查钢壳的防腐层是否完好 - 每年进行一次脱硫充电电池单体 - 单体的骨架是纯铅 - 塑料单体外壳 - 管式正极板：PbO2 - 板式负极板：Pb - 电解液：H2SO4( 比重 1.27-1.29, 充满电时） - 每个单体的电压为 2V - 单体容量大小由极板 的总面积大小来决定 - 单体串联电压相加完整的电池结构 由钢壳、若干单体、连接电缆、插头等元件组成德标与英标 符合 DIN（德国）标准的 PZS 系列，单体宽度为 198mm 符合 BS （英国）标准的 VBS 系列，单体宽度为 158mm表示电压为 48V 表示正极板的块数 表示标准 表示安时数 表示型号 :G--- 表示低容量型 L--- 表示加强型H--- 表示高容量 表示单体排列方式Vehicle ( 搬运车 ) 表示管式正极板S--- 普通容量G--- 高容量型 表示单体壳体的高度(A: 280mm, I, H, G… F: 490mm) 表示正极板的块数或独特容量 表示特殊型号48V 5 PZS 575 L A如：V S D 8 A如：林德 E16C 叉车标配电池日标 符合 JIS D5303 及 SBA3004 的标准，单体宽度为 158mm林德叉车标配的电池均为德国 DIN 标准，不同标准的电池不得混用单体面板极柱汇流排负极板板正极板单体外壳隔热膜空气扰动系统 Air pumping System工作原理 空气扰动系统通过在电池充电过程中注入空气，搅拌电 解液，达到均衡电解液密度的效果，它能避免电解液因 密度不同而分层，进而优化充电过程。
空气扰动系统的选装 - 所有 DIN 标准电池都预留了安装位置 - 充电机需经过原厂设置 - 智能型充电机才可以后期增设该装置空气扰动系统的优点 - 整个充电过程降低了 18% 的能耗 - 减少了电解水量 75% - 减少了维护成本 - 比同类电瓶充电温度降低 - 延长了电瓶的使用寿命约 20% - 缩短了单次充电时间（80% 放电深度的电瓶，充电时间最短只需要 5 小时）结构 自动加水系统主要由加水车（或加水桶）、快换接头、管路、 自动注液塞、流量表等组成工作原理 电池在运行中充放电频繁，电解液中的水分消耗较大 ( 尤其 是炎热的夏季 )，因此需要定期补充蒸馏水 人工加水时须查看每个电池单体的液位、分别单独加液，烦 琐、耗时、加液不均匀；自动加水系统加水口由自动注液塞 串接在一起，因此各单体可自动逐个加水，方便快捷自动加水系统优点 - 完全自动操作 - 每个单体内的电解液均匀加满 - 维护量少 - 电池寿命延长负 极负 极正 极正 极PbSO4PbO2PbSO4Pb电池使用注意事项 Attention for Useing电池维护 Maintenance电池标准 Criterion电池结构 Structure电池的电化学原理：Pb+PbO2+2H2SO4 2PbSO4+2H2O放 电充 电密度:1.24 - 1.30 温度 : 550C123456789111210。
