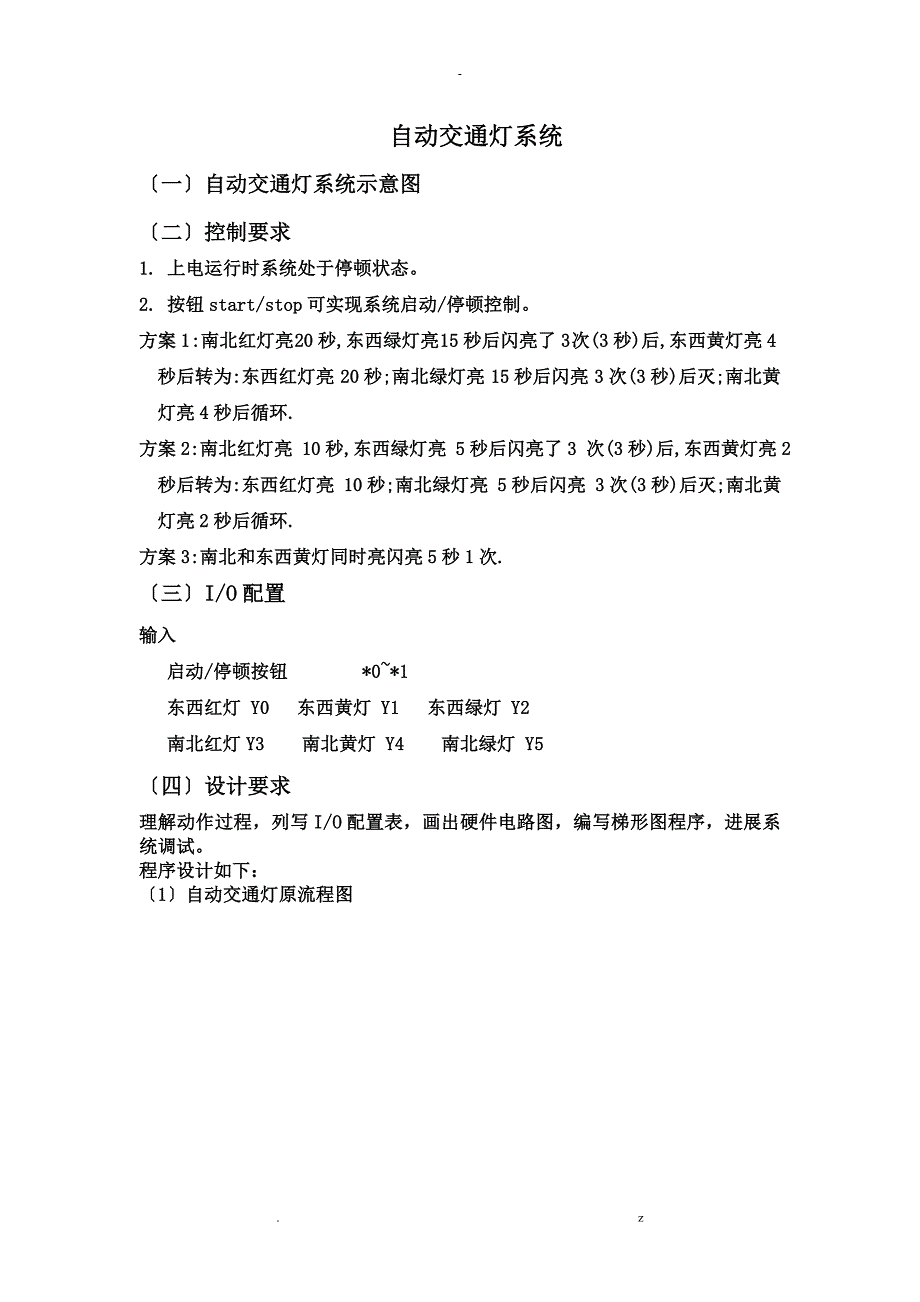

自动交通灯系统〔一〕自动交通灯系统示意图〔二〕控制要求1. 上电运行时系统处于停顿状态2. 按钮start/stop可实现系统启动/停顿控制方案1 :南北红灯亮 20秒,东西绿灯亮 15秒后闪亮了3 次(3秒)后,东西黄灯亮4秒后转为:东西红灯亮 20秒;南北绿灯亮 15秒后闪亮 3次(3秒)后灭;南北黄灯亮4秒后循环.方案2:南北红灯亮 10秒,东西绿灯亮 5秒后闪亮了3 次(3秒)后,东西黄灯亮2秒后转为:东西红灯亮 10秒;南北绿灯亮 5秒后闪亮 3次(3秒)后灭;南北黄灯亮2秒后循环.方案3:南北和东西黄灯同时亮闪亮5秒1次.〔三〕I/O配置输入启动/停顿按钮 *0~*1 东西红灯 Y0 东西黄灯 Y1 东西绿灯 Y2南北红灯Y3 南北黄灯 Y4 南北绿灯 Y5〔四〕设计要求理解动作过程，列写I/O配置表，画出硬件电路图，编写梯形图程序，进展系统调试程序设计如下：〔1〕自动交通灯原流程图开场按钮停顿按钮方案选择选择方案一选择方案二选择方案三选择方案一南北交通灯东西交通灯红灯亮红灯灭，绿灯亮到达20s"到达15s"绿灯开场闪烁绿灯灭，黄灯亮到达4s"绿灯亮到达15s"绿灯开场闪烁闪烁3次"绿灯灭，黄灯亮到达4s"黄灯灭，红灯亮到达20s"是是是是否否否否否否否否是是是是闪烁3次"选择方案二南北交通灯东西交通灯红灯亮红灯灭，绿灯亮到达10s"到达5s"绿灯开场闪烁绿灯灭，黄灯亮到达4s"绿灯亮到达5s"绿灯开场闪烁闪烁3次"绿灯灭，黄灯亮到达4s"黄灯灭，红灯亮到达10s"是是是是否否否否否否否否是是是是闪烁3次"选择方案三南北交通灯东西交通灯黄灯亮黄灯亮到达5s"到达5s"黄灯闪烁一次黄灯闪烁一次是是否否〔2〕变量声明表变量名类型说明*0BOOL启动按钮*1BOOL停顿按钮*2BOOL选方案一按钮*3BOOL选方案二按钮*4BOOL选方案三按钮Y0BOOL东西红灯Y1BOOL东西黄灯Y2BOOL东西绿灯Y3BOOL南北红灯Y4BOOL南北黄灯Y5BOOL南北绿灯M0BOOL总开关中间变量M1BOOL选择方案一M2BOOL选择方案二M3BOOL选择方案三M4BOOL东西黄灯闪5秒M5BOOL南北黄灯闪5秒M10BOOL方案一东西绿灯时序M11BOOL方案一东西黄灯时序M12BOOL方案一东西红灯时序M13BOOL方案一东西闪烁时间间隔M14BOOL方案一南北红灯时序M15BOOL方案一南北黄灯时序M16BOOL方案一南北绿灯时序M17BOOL方案一南北闪烁时间间隔M20BOOL方案二东西绿灯时序M21BOOL方案二东西黄灯时序M22BOOL方案二东西红灯时序M23BOOL方案二东西闪烁时间间隔M24BOOL方案二南北红灯时序M25BOOL方案二南北黄灯时序M26BOOL方案二南北绿灯时序M27BOOL方案二南北闪烁时间间隔Shangshuo1、Shangshuo3BOOL方案一、二东西绿灯闪烁Shangshuo2、Shangshuo4BOOL方案一、二南北绿灯闪烁〔3〕I/O配置表〔4〕硬件电路图*0*1*2*3*4M0M1M2M3M4Y0Y1Y2Y3Y4Y5 红灯黄灯绿灯红灯黄灯绿灯启动停顿〔5〕梯形图程序. z。
