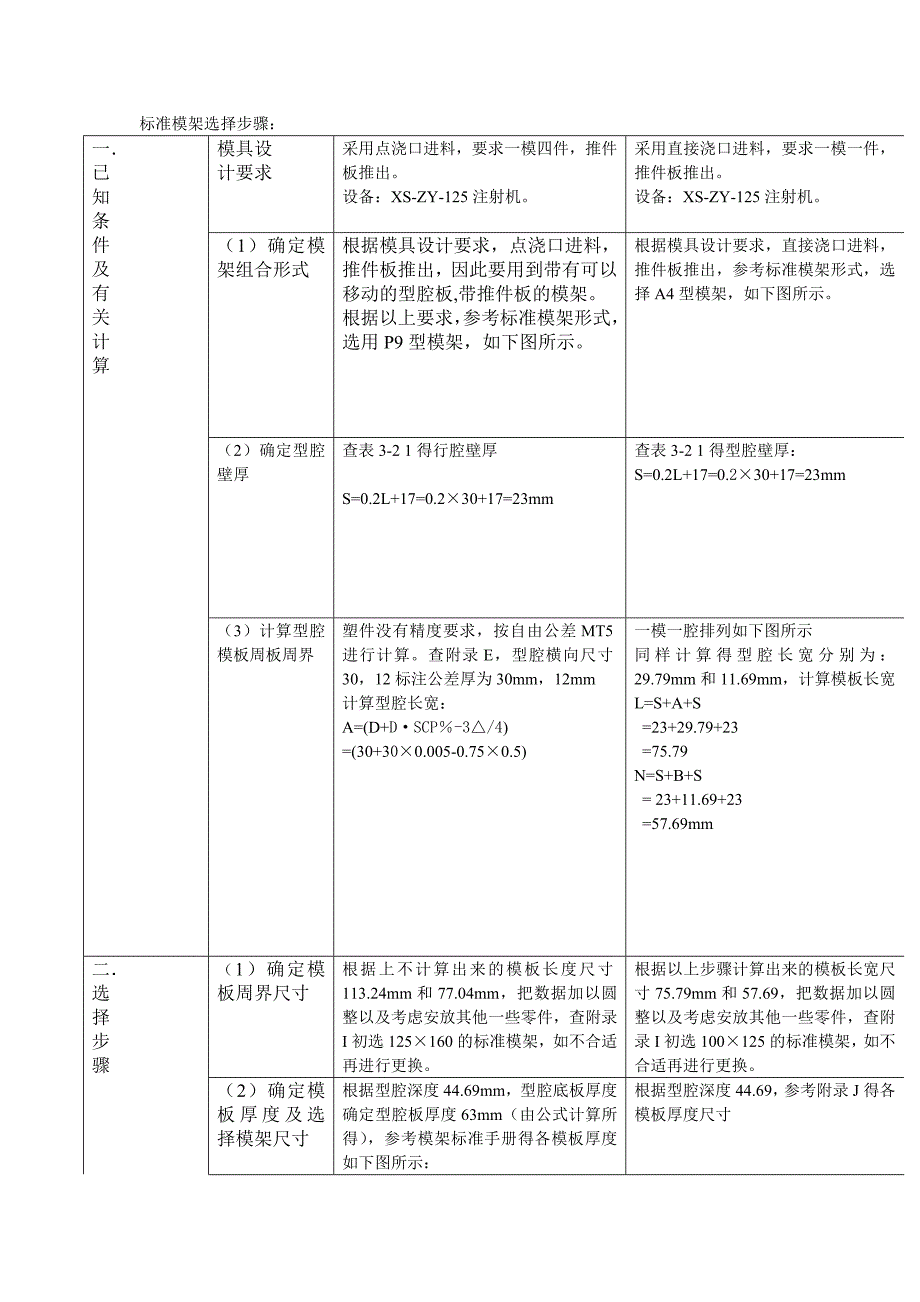

标准模架选择步骤： 模具设 计要求采用点浇口进料，要求一模四件，推 件板推出 设备：XS-ZY-125 注射机采用直接浇口进料，要求一模一件， 推件板推出 设备：XS-ZY-125 注射机1）确定模 架组合形式根据模具设计要求，点浇口进料， 推件板推出，因此要用到带有可 以移动的型腔板,带推件板的模架根据以上要求，参考标准模架形 式，选用 P9 型模架，如下图所示根据模具设计要求，直接浇口进料， 推件板推出，参考标准模架形式，选 择 A4 型模架，如下图所示2）确定型腔 壁厚查表 3-2 1 得行腔壁厚S=0.2L+17=0.2×30+17=23mm查表 3-2 1 得型腔壁厚：S=0.2L+17=0.2×30+17=23mm一． 已 知 条 件 及 有 关 计 算（3）计算型腔 模板周板周界塑件没有精度要求，按自由公差 MT5 进行计算查附录 E，型腔横向尺寸 30，12 标注公差厚为 30mm，12mm 计算型腔长宽：A=(D+D·SCP％-3△/4) =(30+30×0.005-0.75×0.5)一模一腔排列如下图所示 同样计算得型腔长宽分别为： 29.79mm 和 11.69mm，计算模板长宽 L=S+A+S=23+29.79+23=75.79 N=S+B+S = 23+11.69+23=57.69mm（1）确定模 板周界尺寸根据上不计算出来的模板长度尺寸 113.24mm 和 77.04mm，把数据加以圆 整以及考虑安放其他一些零件，查附 录 I 初选 125×160 的标准模架，如不 合适再进行更换。
根据以上步骤计算出来的模板长宽尺 寸 75.79mm 和 57.69，把数据加以圆 整以及考虑安放其他一些零件，查附 录 I 初选 100×125 的标准模架，如 不合适再进行更换二． 选 择 步 骤 （2）确定模 板厚度及选 择模架尺寸根据型腔深度 44.69mm，型腔底板厚 度确定型腔板厚度 63mm（由公式计算 所得） ，参考模架标准手册得各模板厚 度如下图所示：根据型腔深度 44.69，参考附录 J 得 各模板厚度尺寸图中：T=16mm R=10mm A=63mm S1=12.5mm B=25mm U1=25mm C=100mm E=12.5mm F=16mm L=16mm图中：T=16mm A=63mm S1=12.5mm B=25mm U1=20mm C=100mm E=10mm F=12.5mm L=16mm（3）检验所选 模架的合适性以知注射机型号为 XS-ZY-125，标称 注射量 250cm3 ①最大注射量校核： 经计算得塑件的体积：V=162000mm3 一模四件的注射量为：16200×4=64800mm3=64.8cm3 由公式 5-1 得：0.8×125=100≧64.8cm3满足注射量要求 ② 模具厚度与注射机装模高度校核： Hm=T+R+A+S1+B+U1+C+L=16+10+63+12.5+25+25+100+16=267.5mm 而注射机 Hmax=300mm， Hmin=200mm，Hmin≦267.5≦Hmax 满足装模要求 ③ 开模行程校核 查附录 G 得 XS-Z-125 注射机的最大开 模 S=300mm，由公式 5-16 得：S≧H1+H2+a+(5~10)mm =45+45+20+10 =120mm 故满足开模要求已知注射型号为 XS-ZY-125，标称注 射量为 125cm3 ① 最大注射量校核 计算得塑件体积为 16,2cm3，由公式 5-1 0.8×125=100≧16.2cm3 故满足要求②模具厚度与注射机装模高度校核 Hm=T+A+S1+B+U1+C+L =16+63+12.5+25+20+100+16 =252.5mm 而注射机 Hmax=300mm，Hmin=200mmHmin≦252.5≦Hmax 满足装模要求③开模行程校核 查附录 G 得 XS-Z-125 注射机最大的 开模 S=300mm，由公式 5-15 的S≧H1+H2+(5~10)mm =45+60+10 =115mm 故满足开模要求。
