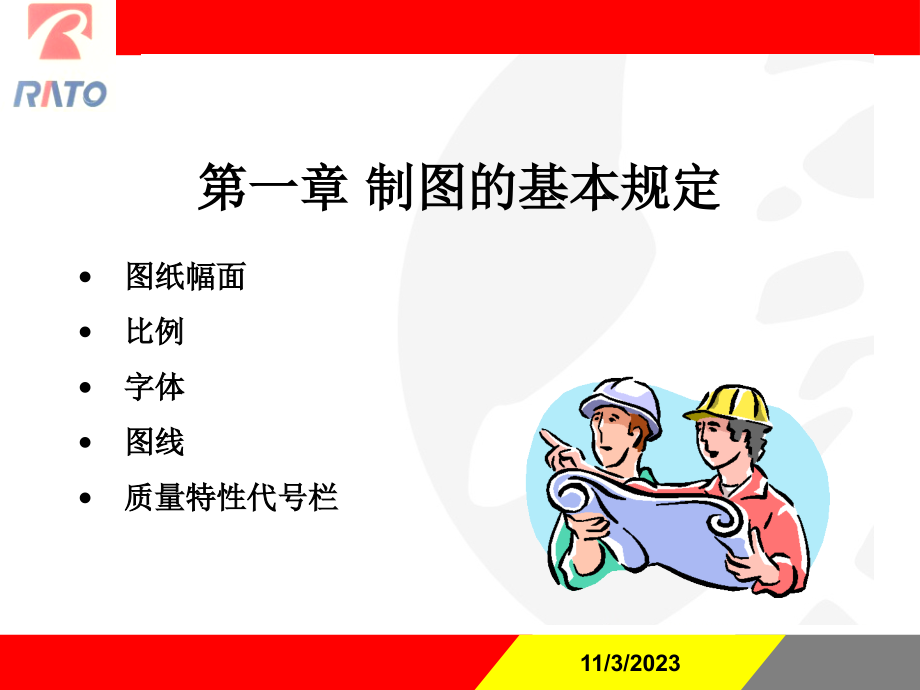

•图纸幅面 •比例 •字体 •图线 •质量特性代号栏 第一章 制图的基本规定 * 图纸尺寸 2/20 留有装订边订边 的图纸图纸 尺寸 * 产产品图样图样 上应应具有图图框、标题栏标题栏 和代号栏栏，装配图图或 安装图图上应应具有明细栏细栏 ，关、重零部件应应具有质质量特性代号 栏栏 图框格式 2/20 * 图样中图形与其实物相应要素的线性尺寸之比称为 比例 比例 视图下方或右侧的 比例标注法 * 字体 产品图样中汉字、字母和数字字体样式采用仿宋体在同一图样上 ，只允许选用一种型式的字体 产品图样字体高度用h表示，字体高度 代表字体的号数，汉字的高度h应不小于3.5mm * 在机械图样中采用粗细两种线宽，它们之间的比例为 2:1，产品图样图线选用按GB/T 4457.4-2002中的规定 我司的企业标准要求图样中粗实线选用0.5mm,细实线选用 0.25mm 在同一图样中同类图线的宽度应基本一致，虚线、 细点划线及双点划线的线段长度和间隔应各自大致相等 图线之间相交、相切都应以线段相交或相切若各种图线 重合，应按粗实线、点划线、虚线的先后顺序选用线型 图线 * 图线 * 图线 * 质量特性代号栏 产品零部件质量特性分为关键特性、重要特性、一般特性三类 1、关键特性——凡是涉及到产品的安全、环保、能源、防盗方面 强制性检查项目和可靠性及重要零部件的技术性能均应作为关键 特性。
其制造的装配尺寸、加工的形位公差、精度高的尺寸公差 、材料、热处理等的品质特性不应低于关键特性的要求 具有关键特性的零部件为关键件 2、重要特性——凡是涉及到产品重要技术性能（如整车的最高车 速、起动性能、加速性能、爬坡能力、稳定车速、滑行性能及发 动机的标定功率、最大扭矩等）零部件的技术性能均应作为重要 特性其制造的装配尺寸、加工的形位公差、精度高的尺寸公差 、材料、热处理等的品质特性不应低于重要特性的要求 3、凡是涉及到产品装配质量及外观质量的重要零部件的要求（如 镀锘，镀锌、涂漆等表面处理）应作为重要特性 4、具有重要特性（不含关键特性）的零部件为重要件 5、具有一般特性的零部件为一般件 * 质量特性代号 同一代号的图样或设计文件，其质量特性要素依次用质量特 性代号及质量特性顺序号组合标注，顺序号用阿拉伯数字顺序表 示在质量特性代号后；质量特性顺序号范围按表1规定 * 产品零部件质量特性的标示 1、对关键件，应在产品图样右上角“质量特性代号栏”中标注关键 特性代号“G”,若关键件具有与排放有关的关键特性，则应标注 ”G/P”. 2、对重要件，应在产品图样右上角“质量特性代号栏”中标注重要 特性代号“Z”,若重要件具有与排放有关的重要特性，则应标注 ”Z/P”. 3、对一般件，不应在产品图样及技术文件中表示任何关重特性代 号。
4、在产品图样和设计、工艺文件中标示质量特性时，质量特性代 号一般标注在技术要求、尺寸公差、形位公差、表面粗糙度、材 料标准、设计文件条款的后面、并加括号 5、图样中，装配图明细栏的关重栏中质量特性代号不加粗，其余 质量特性代号及顺序号字体均应加粗（含括号）；图样中技术要 求条款（包括中、英文）、图面右上角“质量特性代号栏”采用5号 字体，明细栏的关重栏中的质量特性代号及图样其他部分采用3.5 号字体 * 产品零部件质量特性的标示示例 * •视图 •剖视图和断面图 •简化表示法 •装配图中零、部件序号及其编排 方法 第二章 图样画法 * 视图通常有基本视图、向视图、局部视图和斜视图 技术图样应采用正投影第一角画法 * 六个基本视图的投影规律：主、俯、仰、后视 图长对正，主、左、右、后视图高平齐，仰、左、俯 、右宽相等 名称标注：当基本视图按上图中配置，而且各 视图中间又无其他图形隔开时，视图的名称不作标注 基本视图 * 为了图样的合理布局或者其他原因，需要改 变基本视图的位置表达方式：在向视图的上方标 注“X”（“X”为大写拉丁字母），在相应视图的 附近用箭头指明投影方向，并标注相同的字母。
向视图 * 将物体的某一部分向基本投影面投影所得的视 图称为局部视图局部视图是一个不完整的基本视图，利 用局部视图可以减少基本视图的数量当机件某一局部形状没 有表达清楚，而又没有必要用一完整基本视图表达时，可单独 将这一部分向基本投影面投影，从而避免另一部分结构的重复 表达 局部视图的断裂边界线用波浪线表示画波浪线时应注意：① 波浪线不应与轮廓线重合或在轮廓线的延长线上；② 不应超出 机件轮廓线；③ 不应穿空而过当所表达的局部结构是完整的 ，且外形轮廓线自成封闭，又与其它部分截然分开时，波浪线 可省略不画 画局部视图时，应在局部视图上方正中位置用大写拉丁字母标 出视图名称，在相应视图附近用箭头指明投影方向，并注上同 样的字母，如图中“A”所示当局部视图按投影关系配置， 中间又无其它图形隔开时，允许省略标注 局部视图 * 局部视图 * 物体向不平行 任何基本投影 面的平面进行 投影所得的视 图，称为斜视 图 (c) (a) (b) A B A B A 斜视图 * 1）斜视图一般按箭头所指的方向，且符合投影关 系配置，也可配置在其它适当位置2）在不致引起 误解时，允许将其图形旋转放正，一般以不大于90° 旋转放正为宜，其标注形式为字母加旋转箭头 “ ”旋转箭头的方向应该与图形的旋 转方向一致，字母放在箭头指向的一边. 斜视图 * 假想用剖切面(平面或柱面)剖开机件，将处在观察者与剖切 面之间的部分移去，将剩下部分向投影面投影，所得到的图形 称为剖视图(简称剖视)。
剖视图主要用于表达机件的内部结构 形状 国标规定对剖切面与机件接触的部分（断面）要画出剖面 符号并且规定不同材料要用不同的剖面符号各种材料的剖 面符号 见相关标准 剖视图 * 画剖视图应注意的几点 ① 剖切平面一般应通过机件的对称面或孔、槽的轴线、中心线，以便 反映结构的真形 ② 剖切是假想的，实际上并没有把机件切去一部分，因此，当机件的 某一个视图画成剖视图以后，其它视图仍应按完整的机件画出 ③ 剖切面后方的可见轮廓线应全部画出，不能遗漏 ④ 剖视图中一般不画不可见轮廓线只有当需要在剖视图上表达这些 结构时，才画出必要的虚线 ⑤ 根据需要可同时将几个视图画成剖视图，它们之间相互独立，互不 影响，各有所用 剖视图 * 剖视图的标注： 剖视图一般要用规定的剖切符号、箭头、拉丁字母标注出 剖切面的剖切位置、剖切后的投影方向和剖视图的名称 在以下几种情形下，可省略对剖视图的标注： ⑴当剖视图按投影关系配置，而中间又没有其它图形隔开时， 可省略标注中的箭头 ⑵ 用单一剖切平面通过机件的对称平面或基本对称的平面，且 剖视图按投影关系配置，而中间又没有其它图形隔开时，可省 略标注 ⑶ 用单一剖切平面剖切，其剖切位置明显，不标注不致引起误 解时，也可省略标注。
剖视图 * 剖视图分类 按剖切范围，剖视图可分为三种：全剖视图、半剖视图、局部剖视图 全剖视图：用剖切面完全地剖开机件所得的剖视图，称为全 剖视图 当机件的外形比较简单(或外形 已在其它视图上表达清楚)，内 部结构较复杂时，常采用全剖 视表达机件的内部结构形状 当剖切平面通过机件的对 称面且按投影关系配置，中间 又无其它图形隔开时，全剖视 图可省略标注 剖视图 * 当机件具有对称平面时 ，在垂直于机件对称面的投 影平面上的投影所得的图形 ，以对称中心线为界，一半 画成剖视图，另一半画成视 图，这样组合的图形称为半 剖视图 半剖视图 * 半剖视图主要用于内、外形状需在同一图上兼顾 表达的对称机件当机件形状接近对称，且不对 称部分已另有视图表达清楚时，也可画成半剖视 图 半剖视图 * 画半剖视图应注意：① 半个剖视图与半个视图的分界线 应是细点划线，不能是其它任何图线如果机件的对称中心 正好有一条轮廓线，此机件不适合使用半剖视图绘制② 由 于机件内部结构已由半剖视图表达清楚，因此在表示机件外 部结构形状的半个视图上，一般不需要再画虚线来表示内部 结构 半剖视图 * 用剖切面局部地剖开机件，所得的剖视图称为局部剖视图。
局部剖视图 * 1） 局部剖视图 用波浪线或双折线分界，波浪线与双折线不应 和图样上其他图线重合2）当被剖结构为回转体时，允许将结 构的中心线作为局部剖视与视图的分界线 局部剖视图 * 剖切方法： 1.用单一剖切面剖切 2. 用两相交的剖切平面剖切 3. 用几个相互平行的剖切平面剖切 4. 用组合的剖切平面剖切 5. 用不平行于任何基本投影面的剖切平面剖切 剖切方法 * 用一个剖切面(平面或柱面)剖开机件的方法称为单 一剖切，一般用平行于基本投影面的单一剖切平 面剖切 单一剖切面 * 用两相交的剖切平面(交线垂直于某一基本投影面 )剖开机件的方法称为旋转剖 旋转剖 * 采用旋转剖画剖视图应注意以下几点： ① 两相交的剖切平面的交线应与机件上旋转轴线重合，并垂直于某一基 本投影面 ② 剖开的倾斜结构及其有关部分应旋转到与选定的投影面平行后再投影 画出，以反映被剖切结构的真实形状，但在剖切平面后的部分结构一般 仍按原来位置投影画出 ③ 当两相交剖切平面剖到机件上的结构会出现不完整要素时，则这部分 结构按不剖处理 采用旋转剖必须标注其标注方法是在剖切平面的起、止和转折处用相 同的大写拉丁字母及剖切符号表示剖切位置，并在起、止两端外侧画上 与剖切符号垂直相连的箭头表示投影方向；在其相应的剖视图上方正中 位置用相同的大写字母标注出“×—×”以表示剖视图的名称。
但要注意 的是标注中箭头所指方向是与剖切平面垂直的投影方向，而不是旋转方 向 旋转剖视 * 用几个相互平行的剖切平面剖开机件的方法称为阶梯剖 阶梯剖视 * 采 用阶梯剖的方法画剖视图，必须注意以下几点： ① 各剖切平面剖切后所得的剖视是一个图形，不应在剖视图中画 出各剖切平面的界限，即不应在剖视图中画出转折处轮廓 线 ② 剖切平面转折处的剖切符号不应与视图中的轮廓线 重合 ③ 要恰当地选择剖切位置，避免在剖视图上出现不 完整的要素，仅当两个要素在图形上具有公共对称中心线 或轴线时，可以用中心线或轴线为界，各画一半 阶梯剖视 * 用组合的剖切平面剖切称为复合剖 当机件的内部结构形状较复杂，单用阶梯剖或旋转剖仍不能表 达清楚时，可以用组合的剖切平面剖开机件，这种方法称为复 合剖采用这种剖切方法画剖视图时，可用展开画法 复合剖 * 用不平行于任何基本投影面的剖切平面剖开机件的方法称为 斜剖斜剖主要用于表达机件上倾斜的内部结构 斜剖 * 用斜剖方法画剖视图，应注意以下几点： ① 剖切平面应与倾斜的内部结构平行(或 垂直)，但垂直于某基本投影面，剖开后向剖切平 面的垂直方向投影，并将其翻转到与基本投影面 重合后画出，以反映所剖内部结构的真形。
② 斜剖视图最好配置在箭头所指的前方 ，以保持直接的投影关系 斜剖 * 假想用剖切平面将机件的某处切断，仅画出断面的图形， 称为断面图(简称剖面) 断面图有重合剖面和移出剖面之分 断面图 * 重合剖面的轮廓线用细实线绘制，当视图中的轮廓线 与重合断面的图形重叠时，视图中原有的轮廓线仍需完整 ，连续地画出，不可间断 配置在剖切符号上的不对称重合剖面，应用箭头表示 投影方向 对称的重合剖面不必标注剖切符号 重合剖面 不对称重合剖面对称重合剖面 * 画在视图轮廓线外面的断面图形，称为移出剖面 移出剖面的轮廓线规定用粗实线绘制，并尽量配置在剖切 符号或剖切平面迹线的延长线上，也可画在其它适当位置 所示 移出断面一般用剖切符号表示剖切位置，用箭头表 示投射方向，并注上字母，在断面图的上方用同样的字母 标出相应的名称“×－×” 移出断面 * 作断面图应注意以下几点： (1) 由两个或多个相交的剖切平面剖切得出的移出断 面，中间一般应断开。
