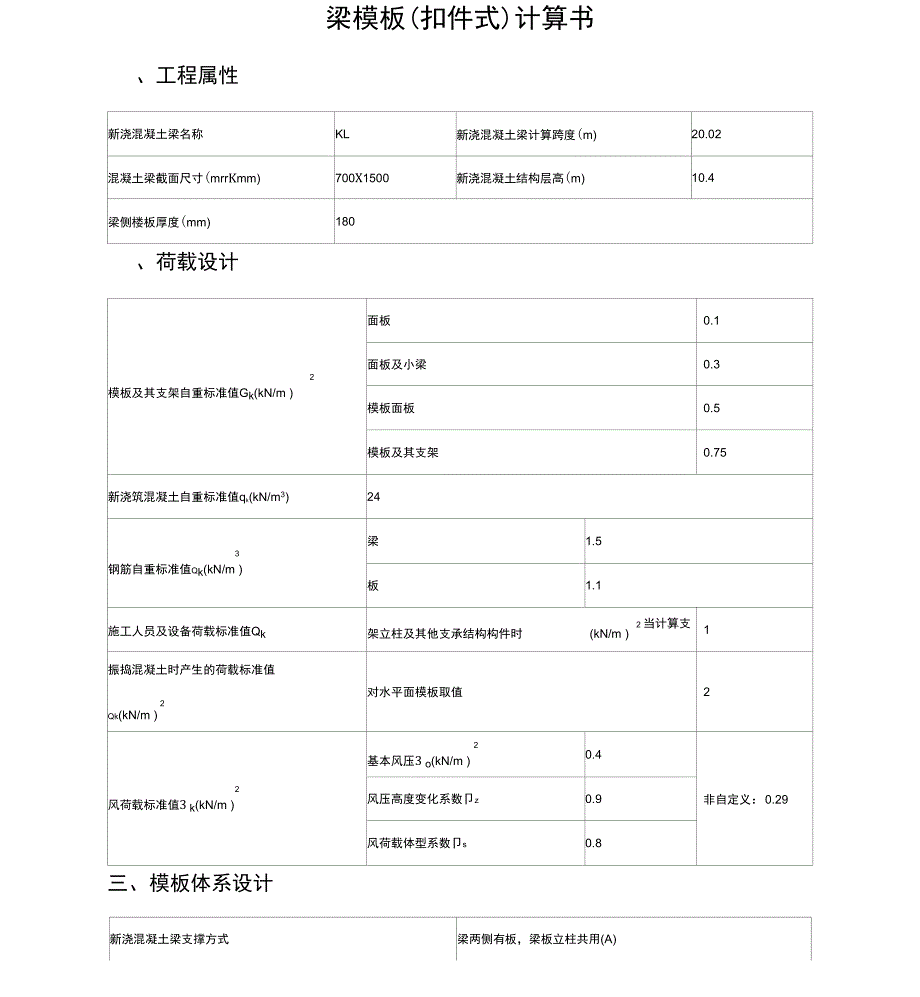

梁模板(扣件式)计算书、工程属性新浇混凝土梁名称KL新浇混凝土梁计算跨度(m)20.02混凝土梁截面尺寸(mrrKmm)700X1500新浇混凝土结构层高(m)10.4梁侧楼板厚度(mm)180、荷载设计2模板及其支架自重标准值Gk(kN/m )面板0.1面板及小梁0.3模板面板0.5模板及其支架0.75新浇筑混凝土自重标准值qk(kN/m3)243钢筋自重标准值Qk(kN/m )梁1.5板1.1施工人员及设备荷载标准值Qk2 当计算支架立柱及其他支承结构构件时 (kN/m )1振捣混凝土时产生的荷载标准值2Qk(kN/m )对水平面模板取值22风荷载标准值3 k(kN/m )2基本风压3 o(kN/m )0.4非自定义：0.29风压高度变化系数卩z0.9风荷载体型系数卩s0.8三、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A)梁跨度方向立柱间距1 a(mm)700梁两侧立柱间距1』mm)1000步距h(mm)1800新浇混凝土楼板立柱间距l' b （mm）900混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离（mm）500梁底增加立柱根数1梁底增加立柱布置方式按混凝土梁梁宽均分梁底增加立柱依次距梁左侧立柱距离 （mm）500梁底支撑小梁根数5梁底支撑小梁一端悬挑长度（mm）210梁侧对拉螺栓间距（mm从梁底向上200、650、1100；水平间距700设计简图如下:二--aSaoo平面图立面图四、面板验算面板类型覆面木胶合板面板厚度(mm)152面板抗弯强度设计值[f](N/mm )15面板弹性模量E(N/mn?)10000取单位宽度1000mm按四等跨连续梁计算，计算简冬如卜：281250mm[1JL 130r (2J170 L 18C r W = bh2/6=1 000 X 1 5X 1 5/6 = 37500mm I = bh3/ 1 2= 1 000 X 1 5X 1 5X 1 5/ 1 2 =q = 0.9max[1.2(G 你+ (G +G) x h)+1.4Q , 1.35(G +i 2k k ik ik(G2k+Gk) x h)+1.4 x 0.7Qik] x b=0.9max[1.2 x (0.1+(24+1.5) x 1.5)+1.4 x 2,2k k ik1.35 x (0.1+(24+1.5) x 1.5)+1.4 x 0.7 x 2] x 1= 48.36kN/mq 1 =0.9 x 1.35x [G1k+(G2k+Gk) x h] x b= 0.9 x 1.35 x [0.1+(24+1.5) x 1.5] x 1 = 46.6kN/mq =0.9 x 1.4x 0.7 XQ X b= 0.9 x 1.4 x 0.7 x 2x 1= 1.76kN/m1 活 2kq2= (Gk+ (G2k+Gk) x h) x b=[0.1+(24+1.5) x 1.5] x 1= 38.35kN/m2 k 2k k1 、强度验算M = -0.107q L2+0.121q L2 = -0.107 x 46.6 x 0.182+0.121 x 1.76 x 0.18 = max 1静 1 活0.15kN m(T = Mnax/W= 0.15 x 106/37500 = 3.9N/mni< [f] = 15N/mrmax i满足要求！2 、挠度验算V max= 0.632qL4 /(100EI)=0.632 x 38.35 x 175 /4(100 x 10000x 281250)=0.081mmC [ V ] = 1/400 = 175/400 = 0.44mm满足要求！3 、支座反力计算 设计值(承载能力极限状态)R =R=0.393 q I +0.446 q 1=0.393 x 46.6 x 0.18+0.446 x 1.76 x 0.18 = 3.34kN1 1静 1 活R =R=1.143 q I +1.223 q 1=1.143 x 46.6 x 0.18+1.223 x 1.76 x 0.18 = 9.7kN2 1静 1 活R =0.928 q I +1.142 q l=0.928 x 46.6 x 0.18+1.142 x 1.76 x 0.18 = 7.92kN 标准值3 1 静 1活(正常使用极限状态)R 1=R =0.393 q 2l=0.393 x 38.35 x 0.18 = 2.64kNR =R =1.143 q 1=1.143 x 38.35 x 0.18 = 7.67kN 22R =0.928 q 1=0.928 x 38.35 x 0.18= 6.23kN32五、小梁验算小梁类型方木小梁材料规格(mm)50x100小梁抗弯强度设计值[f](N/mm 2)15.442 小梁抗剪强度设计值[T ](N/mm )1.781kN/mIkNAri1kU/m7002小梁弹性模量E(N/mm)93503小梁截面抵抗矩W(cm)83.334小梁截面惯性矩l(cm )416.67TOOL帀0■ jrrI!111冲——■——⑴210满足要求!2 、抗剪验算V max= max[0.607qil i, qil 2] = max[0.607 x 9.74 x 0.7, 9.74 x 0.21] = 4.139kNT = 3V (2bh )=3 x 4.139 x 1000/(2 x 50x 100) = 1.24N/mn< [ T ] = 1.78N/mn 满足 max maJ 0 i i 要求！3 、挠度验算44V1= 0.632q 2| 1 /(100EI) = 0.632 x 7.71 x 700 /(100 x 9350x 4166700)=0.3mmC [ V ] = l/400 = 700/400 = 1.75mmV2= q2l 24/(8EI) = 7.71 x 2104/(8 x 9350x 4166700) = 0.05mmC [ V ] = l/400 = 210/400 = 0.52mm满足要求！4 、支座反力计算 梁头处(即梁底支撑小梁悬挑段根部) 承载能力极限状态R = max[1.143q l , 0.393q I +qd ] = max[1.143 x 9.74 x 0.7 ,max 1 1 1 1 20.393 x 9.74 x 0.7+9.74 x 0.21] = 7.79kN同理可得，梁底支撑小梁所受最大支座反力依次为R—民=3・56kN , F2 = 7.79kN ,6.36kN正常使用极限状态R' max= max[1.143q2l 1, 0.393q』1+qd 2] = max[1.143 x 7.71 x 0.7 ,0.393 x 7.71 x 0.7+7.71 x 0.21] = 6.17kN同理可得，梁底支撑小梁所受最大支座反力依次为 R'1= R'5= 3kN, R'2 = R‘4=6.17kN, R' = 5.01kN3六、主梁验算可调托座内主梁根数12主梁弹性模量E(N/mm)206000主梁抗弯强度设计值[f](N/mm勺2052 主梁抗剪强度设计值[T ](N/mm )1254主梁截面惯性矩l(cm)12.19主梁截面抵抗矩w(cm)5.08主梁自重忽略不计，计算简图如下:3.56kN 7.73kN 6.36kN7.73kN 3.56kN500L 500rU 罔J1 、抗弯验算主梁弯矩图(kN • m)c = M /W= 0.974 X 106/5080 = 191.74N/mmk [f]=205N/mm2 max满足要求!2 、抗剪验算8 079 0.0793,27 3.270.23980S主梁剪力图(kN)V 8.08kNmaxAT = 2V /A=2 X 8.08X 1000/489 = 33.05N/m2m2 W [T ]= 125N/mm max ma满足要求！3 、挠度验算-0 327主梁变形图(mm)v = 0. 33mnA [ v ] = 1/400 = 500/400 = 1.25mmmax满足要求！4 、扣件抗滑计算R= max[R,R3】=3.27kNW8kN单扣件在扭矩达到 40〜65N- m 且无质量缺陷的情况下，单扣件能满足要求! 同理可知，左侧立柱扣件受力 R= 3.27kN< 8kN单扣件在扭矩达到 40〜65N- m 且无质量缺陷的情况下，单扣件能满足要求!七、立柱验算钢管类型① 48X32立柱截面面积A(mm)424回转半径i(mm)15.93立柱截面抵抗矩W(cm)4.492抗压强度设计值f(N/mm )205入=h/i=1800/15・9=113・21 < ［入］=150长细比满足要求！查表得，©二0.541 、风荷载计算M = 0.9 X1.4Xw XlXh/10= 0.9 X 1 .2422X2 0.29X0.7X1.8 /10= 0.07kNmw k a2 、稳定性计算根据《建筑施工模板安全技术规范》公式5.2.5-14，荷载设计值qi有所不同:1)面板验算q i= 0.9 X [1.2 X (0.1+(24+1.5) X 1.5)+0.9 X 1.4 X 2] X 1= 43.69kN/m2)小梁验算qi=max{3.03+(0.3- 0.1) X 0.7/4+0.9 X [1.2 X (0.5+(24+1.1) X 0.18)+0.9 X 1.4 X 1] X max [0.5-0.7/2 , (0.7-0.5)- 0.7/2]/4 X1, 8.77+(0.3- 0.1) X 0.7/4}=8.81kN/m同上四 六计算过程，可得：R = 3.01kN , 20.45kN , F = 3.01kN13立柱最大受力 Nw = max[R+Ni「F?, RB+N9+ML/I b=max[3.01+0.9 X [1.2 X (0.75+(24+1.1) X 0.18)+0.9 X 1.4 X 1] X (0.9+0.5 - 0.7/2)/2 X0.9 , 20.45 ,3.01+0.9 X [1.2 X (0.75+(24+1.1) X 0.18)+0.9 X 1.4 X 1] X (0.9+0.7 -0.5- 0.7/2)/2 X 0.9]+0.07/1 = 20.53kNf = N/( © A)+IM/W= 20528.86/(0.54 X 424)+0.07 X 106/4490 = 105.61N/mni< [f]= 205N/mm2满足要求！八、可调托座验算可调托座承载力。
