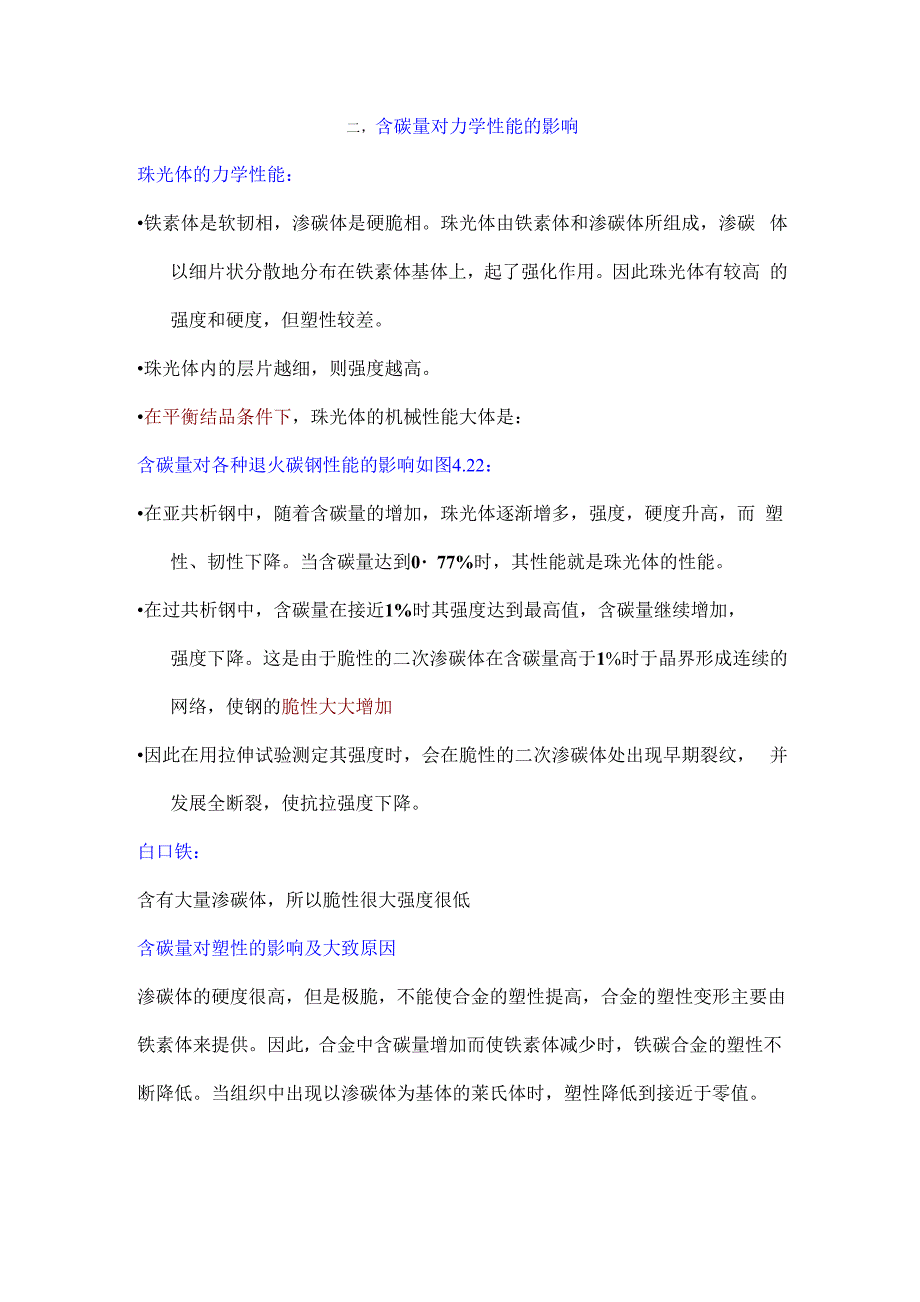

二，含碳量对力学性能的影响珠光体的力学性能：•铁素体是软韧相，渗碳体是硬脆相珠光体由铁素体和渗碳体所组成，渗碳 体以细片状分散地分布在铁素体基体上，起了强化作用因此珠光体有较高 的强度和硬度，但塑性较差•珠光体内的层片越细，则强度越高•在平衡结品条件下，珠光体的机械性能大体是：含碳量对各种退火碳钢性能的影响如图4.22：•在亚共析钢中，随着含碳量的增加，珠光体逐渐增多，强度，硬度升高，而 塑性、韧性下降当含碳量达到0・77%时，其性能就是珠光体的性能•在过共析钢中，含碳量在接近1%时其强度达到最高值，含碳量继续增加，强度下降这是由于脆性的二次渗碳体在含碳量高于1%时于晶界形成连续的 网络，使钢的脆性大大增加•因此在用拉伸试验测定其强度时，会在脆性的二次渗碳体处出现早期裂纹， 并发展全断裂，使抗拉强度下降白口铁：含有大量渗碳体，所以脆性很大强度很低含碳量对塑性的影响及大致原因渗碳体的硬度很高，但是极脆，不能使合金的塑性提高，合金的塑性变形主要由 铁素体来提供因此，合金中含碳量增加而使铁素体减少时，铁碳合金的塑性不 断降低当组织中出现以渗碳体为基体的莱氏体时，塑性降低到接近于零值含碳量对冲击韧性的影响及大致原因 冲击韧性对组织十分敏感。
含碳量增加时，脆性的渗碳体增多，当出现网状的二 次渗碳体时，韧性急剧下降总起来看，韧性比塑性下降的趋势要大含碳量对硬度的影响及大致原因硬度是对组织鲍成物或组成相的形态不十分敏感的性能，它的大小主要决定于组 成相的数量和硬度因此，随着含碳量的增加、高硬度的渗碳体增多，低硬度的 铁素体减少，铁碳合金的硬度呈直线升高为保证工业上使用的铁碳合金具有适当的塑性和韧性：1. 合金中渗碳体相的数量：不应过多2. 碳素钢和普通低中合金钢中的含碳量：不超过1.3%。
