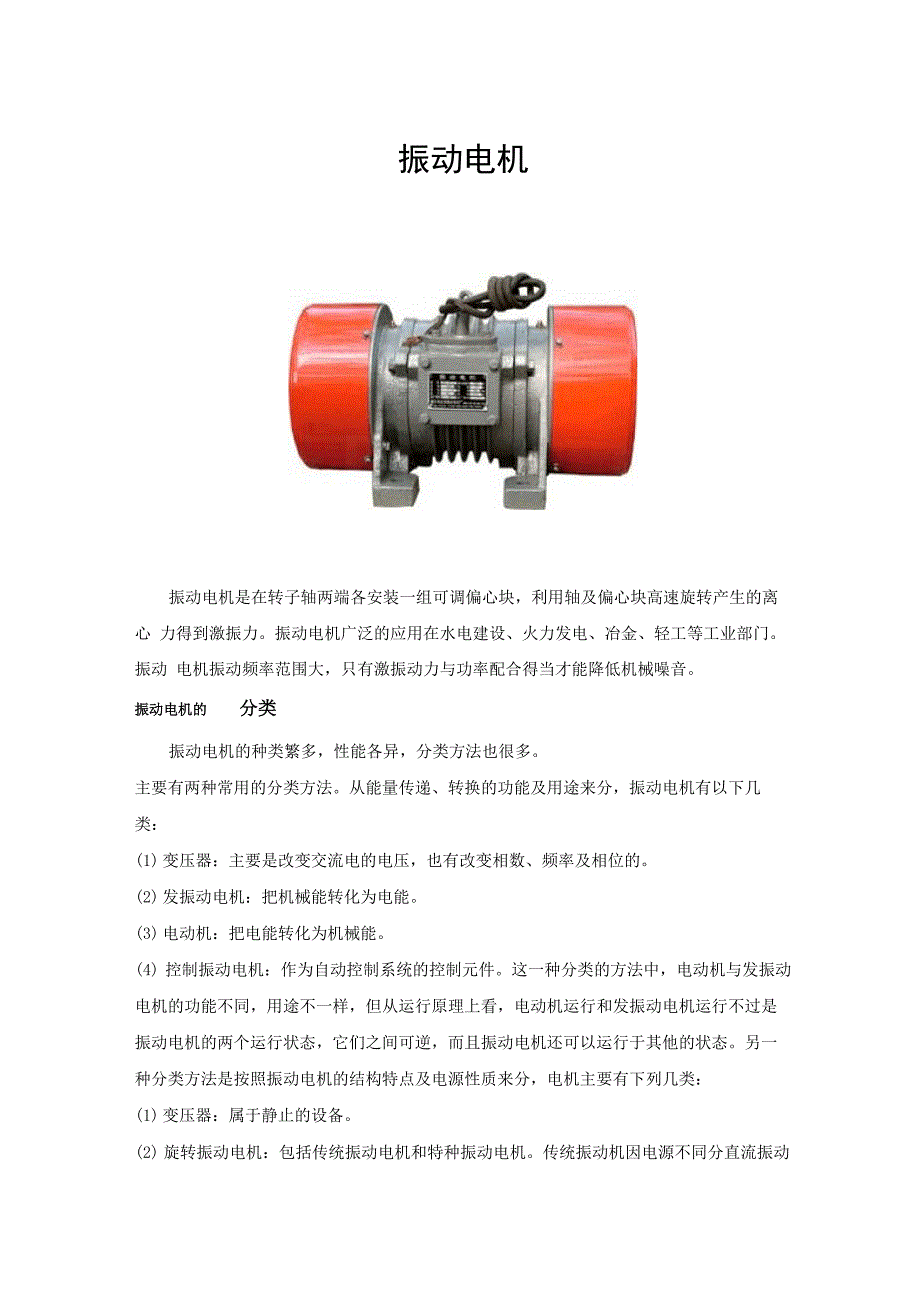

振动电机振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心 力得到激振力振动电机广泛的应用在水电建设、火力发电、冶金、轻工等工业部门振动 电机振动频率范围大，只有激振动力与功率配合得当才能降低机械噪音振动电机的 分类振动电机的种类繁多，性能各异，分类方法也很多主要有两种常用的分类方法从能量传递、转换的功能及用途来分，振动电机有以下几类：(1) 变压器：主要是改变交流电的电压，也有改变相数、频率及相位的2) 发振动电机：把机械能转化为电能3) 电动机：把电能转化为机械能4) 控制振动电机：作为自动控制系统的控制元件这一种分类的方法中，电动机与发振动 电机的功能不同，用途不一样，但从运行原理上看，电动机运行和发振动电机运行不过是 振动电机的两个运行状态，它们之间可逆，而且振动电机还可以运行于其他的状态另一 种分类方法是按照振动电机的结构特点及电源性质来分，电机主要有下列几类：(1) 变压器：属于静止的设备2) 旋转振动电机：包括传统振动电机和特种振动电机传统振动机因电源不同分直流振动 电机和交流 振动电机，交流振动电机中又因结构不同分为同步振动电机和异步振动电机 特种振动电机指特殊结构的振动电机。
3) 直线振动电机：与旋转振动电机同样分类还有其他分类方法，但不论哪种方法都不是 绝对的无论哪种振动电机，工作原理都是建立在电磁感应定律和电磁力定律的基础上直 线振动电机的原理与旋转振动电机相似，不同的是出现边缘效应，一般在设计课中考虑，特 种 振动电机和控制振动电机另设课程和教材，故本书不详细介绍，只是在适当的地方稍提 一下本书只介绍传统的旋转振动电机和变压器，并按照直流振动电机、变压器、异步振 动电机、同步振动电机的顺序分别阐述从具体振动电机人手分析其主要原理，使初学者 易于掌握振动电机的运行轨迹振动机械设备利用振动电机作为简单可靠而有效的动力振动电机在振动体上按照不同 的安装组合形式，可产生不同的振动轨迹，从而有效完成各种作业振动电机主要有以下运 行轨迹：圆或椭圆振动：振动体的振动轨迹在水平面上的投影是一条直线，而在垂直面上的投影 为一圆或椭圆者，其振动形式称为圆或椭圆型振动通常将一台振动电机安装在振动机械 机体上，既可产生这种运动圆形或椭圆形振动发生在与振动电机转轴相垂直的平面上，其 形式则看振动电机与整机重心的相对位置而定直线振动：振动体的振动轨迹在水平面及垂直面上的投影都是直线者，其振动形式称为 直线型振动。
将两台相同型号的振动电机安装在振动机械机体上，使两个转轴处于互相平行 的位置，运行时电机转向相反，贝I」两台电机运转必然同步，机体产生直线形振动复合振动：振动体的振动是由两组激振系统产生的，其振动形式称为复合型振动一般 有双频复合型及双幅复合型两种形式某些特殊性能的振动筛分设备，使用两台不同型号不 同转速的振动电机,分装于筛分机械的进料端和出料端，使进料端呈现大振幅低频率的振动， 同时出料端呈现小振幅高频率振动，筛分机械的中部重叠两种振动，使筛分机械起到更有效 的筛分作用旋振动:振动体的振动轨迹在水平面上的投影是一圆或椭圆者，其振动形式称为旋振动 旋振动又可分为平旋型振动、涡旋型振动、复旋型振动三种形式当振动体的振动轨迹在垂 直面上的投影为一水平直线者，其振动形式称为平旋型振动；当振动体的振动轨迹在垂直面 上的投影为一斜直线者，其振动形式称为涡旋型振动；当振动体的振动轨迹在垂直面上的投 影为一圆或椭圆者，其振动形式称为复旋型振动通常由立式振动电机激振的振动机械产生 旋振动，其振动形式则看立式振动电机两端激振块的夹角而定也可将两台卧式振动电机安 装在振动设备两侧，使其转轴呈一设定的角度，则振动机械也将产生旋振动。
振动电机的结构及工作原理振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装 一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力振动电机的激振力利 用率高、能耗小、噪音低、寿命长振动电机的激振力可以无级调节，使用方便，JZO、YZU、 VB，XVM, YZO、YZS、YZD、TZD，TZDC等型号的振动电机为通用型振动电机可以应用于 一般振动机械，如：振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振 动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等广泛的应用在水电 建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门振动电机特点1. 激振动力与功率配合得当，振动力大，机体重量轻，体积小,机械噪音低2. 因为振动电机是强阻型振动而不是共振,所以有稳定的振幅3. 振动频率范围大电磁式激振器的振动频率是固定的，一般等于电源步率，而振动电机 的振动频率可通过调整转速的办法进行大范围的调整，并且能按照不同的通途任意选择振动 频率和振幅4. 受电源波动的影响小，电磁式激振器会由于电压变化而引起激振力发生大的变化，但 振动电机中,这种变化就非常小。
5. 多机组合,可实现自同步能完成不同工艺要求6. 可根据振动电机的安装方式改变激振力的方向7. 只须调整偏心块的夹角，就可无级调整激振力和振幅维护保养简单，由于不像电磁式那样使用弹簧，因此类似间隙调整，重量调整等维修工 作可以免除，仅需要定期维修轴承9.规格齐全,能满足各类振动机械的工作需要振动电机产品系列1. YLJ、YLJO、YLJF、YLJD、YLJT、YLEJC、YLEJF 系列三相异步力矩电机2. YZS、JZO、YZVP系列三相异步振动电机3. YEJ、YDEJ系列三相异步电磁制动电机4. YVP、YZPBF、YZPBEJ系列变频调速电动机及起重冶金专用变频调速电机5. YD、YDT、YZD、YZTD系列多速及塔吊专用电动机YZU系列振动电机使用条件：环境温度-20°C~+40°C；海 拔〈1000 m ；电压380 V； 接 法：#/△；绝缘等级：B级或F级；电源频率50 Hz；工作方式：连续；安装方式：任意方 向工作原理1. 由特殊设计的电机外加偏心块组成，当电机旋转时，偏心块产生激振力通过电机传递 给振动机械2. 振动电机只需调节两端外侧的偏心块,使之于内侧偏心块形成一定的夹角，就可无级调整激振力。
激振力:Fm=G/gXrX3 2 G：偏心块质量 g：重力加速度 r偏心块质心与回转轴的距离 W :电机旋转角频率 振幅：S=1.8/(N/100)2XFm/GFm：激振力(N) G：参振重量N：转速S：双振幅(mm)安装、吊运、调整，使用和维护振动电机与振动机械连接平面粗糙度均应为3.2或更高1•绕组的绝缘，如受潮应采用相应方法处理500V兆欧表检查绕组的绝缘电阻，在接近 工作温度(70C )时，应不低于0.38兆欧，否则应进行烘干处理2. 电缆线是否完好，如发生断裂破损应及时更换3•机体是否完好，如有损坏请与我们联系以便更换将振动电机安装在振动机械上时, 振动电机的地脚螺栓必须紧固，每个螺母下必须加弹性垫圈4•安装就位后，在机体及基础上，均要有电缆压紧装置，二者之间电缆呈自然悬吊状, 总长度以300-500mm为宜，自然悬垂部弯弧半径参照直线振动设备的两台振动电机同时工 作时，应检查两台振动电机的转向是否相反否则应变更一台电机的电源相序，使两台振动 电机的转向相反，才能保证物料的均匀走向振动电机使用维护，保养与存放1. 振动电机的轴承应定期补充油脂，一般2-3个月补油一次待振动电机处用油枪在油 嘴处注入或进行拆卸注油。
注油量为轴承室容积的三分之一至二分至一2. 振动电机一般运行4-6个月小修一次，一年大修一次小修时清除机体积尘，检查线 圈的绝缘电阻、接线是否牢固，及时清除隐患大修时应开电机，清除机体内外积尘，检查 轴承的磨损，检查接头.接地及各紧固螺栓是否松动并及时紧固，更换新的润滑脂3. 振动电机在运转中如发现有异常响声时，应立即停机检查排除故障后方可再启动运 转振动电机允许有适量的轴向游隙4•轴与轴承为动配合采用单列圆锥滚子轴承的，轴向游隙必须控制在0.30-0.35mm 之间，游隙过大应及时调整，则造成电机扫镗极容易烧坏电机5•振动电机不用时，必须存放在通风干燥的仓库，库内不应用腐蚀性气体，对新储存振 动电机应定期检查振动电机出厂时激振力调节振动电机出厂时激振力均调至80%,需海运时（出口）激振力调至0%使用时按下列步 骤进行调节：卧式振动电机：（1） 、放松防护罩紧固螺钉，拆下两端防护罩；（2） 、激振力小于MV50-2, MV50-4, MV50-6, MV30-8的振动电机（不包含此四种规格）， 外偏心块为可调块，表面装有标明最大激振力百分数的标尺，内偏心块为固定块，均使用紧 固螺栓压紧在电机转轴上。
转轴两端面上刻有基准线旋松两侧外偏心块压紧螺栓，两侧外 偏心块同向转动，使轴上刻线对准外偏心块上的激振力标尺刻线，调至所需激振力，拧紧外 偏心块压紧螺栓，装上防护罩；（3） 激振力大于或等于MV50-2, MV50-4, MV50-6, MV30-8的振动电机（包含此四种规 格），外偏心块为固定块，用键固定在转轴上，不能转动内偏心块为可调块，外表面装有 标明最大激振力百分数的标尺，使用紧固螺栓压紧在电机转轴上旋松两侧内偏心块压紧螺 栓，两侧内偏心块同向转动，使内偏心块上的激振力标尺刻线对准外偏心块上的开缝，调至 所需激振力，拧紧内偏心块压紧螺栓，装上防护罩注意：除特殊应用情况外，振动电机转轴两端偏心块的位置必须相对应，两端偏心块百 分数的设定必须相等，否则振动电机会产生巨大的错向激振力，损伤电机的振动机械振动电机的常见故障的处理方法1. 开机后，电机不启动，应检查：(1) 电源是否缺相；(2) 电机是否断相；(3) 防护罩是否损坏并磨擦偏心块；2. 开机后，电机噪音大、发热等，应检查：(1)振动机械与电机地脚接触面的粗糙度是否符合安装要求；(2 )地脚螺旋拴是否上紧；(3)主机振动加速度是否符合使用要求；3、 调整偏心块后，振幅变化异常，应检查：转轴两端偏心块是否对称调节；4、 在两台振动电机同时工作的振动设备中，当其转相不符合要求时，一定要单台调其 相序，不要调两台振动电机总电源的相序。
注意振动电机出线电缆为易损件，常因振动摩擦损伤，导致电机缺相运行，损坏电机用户 应经常检查电缆状况，如有磨损应及时更换同型号电缆振动源三相异步电动机为各类振动机械通用激振源如振动给料机，振动输送机、振动 烘干机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞等可广泛应用于电力、 建材、粮食、煤炭、矿山、冶金、化工、轻工、铸造、铁道、水泥、港口等待业，深受全国 广大用户欢迎振动电机在国民经济中的作用电能是现代最主要的一种能源，由于电能的生产、输送和使用比较方便，因此被广泛地 使用，而振动电机在其中起着重要作用振动电机主要有发振动电机、变压器和电动机电 能的生产集中在发电厂，主要有火电厂、水电厂和核电厂在火电厂中，锅炉将水加热生 成水蒸气驱动汽轮机，由汽轮机带动发振动电机，把燃料燃烧的热能转变为电能；在水电 厂中，靠水的落差驱动水轮机，由水轮机带动发振动电机，将水流的位能转变为电能5在 核电厂中，由反应堆将水加热生成水蒸气驱动汽轮机，由汽轮机带动发振动电机，将原子核 裂变的原子能转变为电能此外还有风电厂，靠风力推动叶轮带动发振动电机，将风能转 变为电能发振动电机 发出的电压一般为10. 5〜20kV，为了减少远距离输电中的能量损失，应采用高电压输电， 输电电压为。
