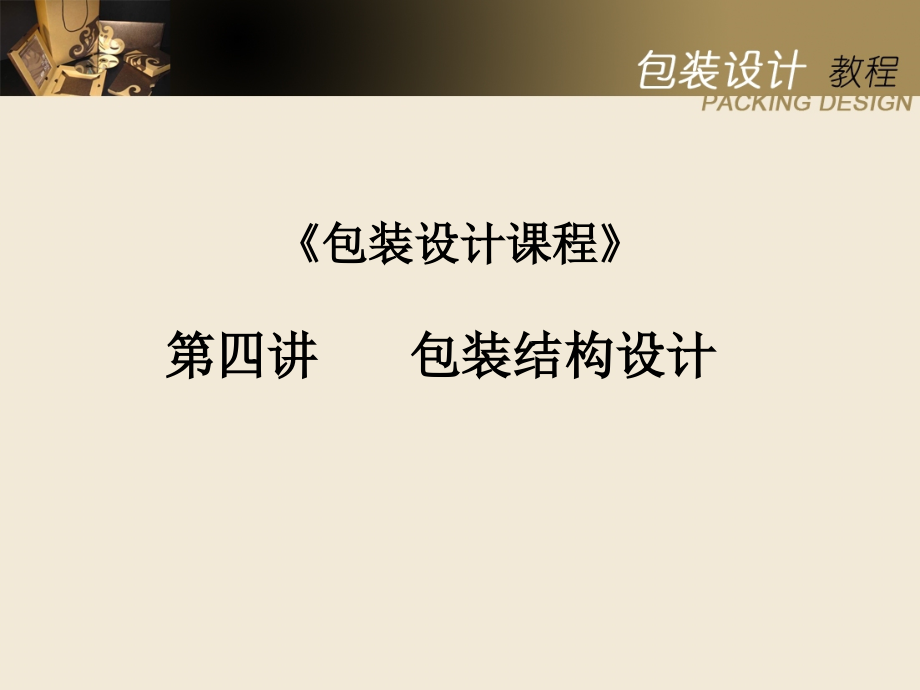

第四讲 包装结构设计,《包装设计课程》,,一、 以纸包装盒为例包装设计作业的步骤 1、首先要确定纸盒的造型和展开图； 2、确定包装整体的布局： 确定哪个面是主要的，哪个面最易被观众注意；哪个面是次要的； 哪个面是装饰；哪个面不要装饰； 3、设计初稿：图形、色彩、文字各部分相互构成关系； 4、打印； 5、制作； 6、拍照； 7、后期； 8、提交包装纸盒的结构与造型,纸盒包装的特点,纸盒包装是目前应用最为广泛，结构变化最多的一种销售包装容器它的优势很多，成本低、易加工、适合大批量生产、结构变化丰富多样，而且是最适合精美印刷的包装类型，展示促销效果好纸盒正面、背面 的用途说明,,纸盒包装设计制图符号,,第一节 常用的基本盒型结构,管式纸盒结构和盘式纸盒结构 管式纸盒结构包装在日常包装形态中最为常见大多数纸盒包装的食品、药品、日常用品如牙膏、西药、胶卷等都采用这种包装结构 盘式纸盒结构一般高度较小，开启后商品的展示面较大，这种纸盒结构多用于包装纺织品、服装、鞋帽、食品、礼品、工艺品等商品1、管式纸盒结构,,管式纸盒结构的特点,管式纸盒结构的特点是在成型过程中，盒盖和盒底都需要摇翼折叠组装固定或封口，而且大都为单体结构，在盒底侧面有粘口，盒形基本形状为四边形，也可以在此基础上扩展为多边形。
1.1管式纸盒盒盖的结构的几种方式,摇盖插入式 锁口式 插锁式 摇盖双保险插入式 粘合封口式 连续摇翼窝进式 正封口式 一次性防伪式,管式纸盒盒盖的结构 摇盖插入式,,管式纸盒盒盖的结构 锁口式,,管式纸盒盒盖的结构 插锁式,,管式纸盒盒盖的结构 摇盖双保险插入式,,管式纸盒盒盖的结构 连续摇翼窝进式,,管式纸盒盒盖的结构 正揿封口式,,管式纸盒盒盖的结构 一次性防伪式,,1.2管式纸盒的盒底结构,别插式锁底 自动锁底 摇盖插入式封底 间壁封底式,管式纸盒的盒底结构 别插式锁底,,管式纸盒的盒底结构 自动锁底,,管式纸盒的盒底结构 摇盖插入式封底,,管式纸盒的盒底结构 间壁封底式,,2.盘式纸盒结构,盘式纸盒结构的成型方法,锁合组装 别插组装 预粘式组装,盘式纸盒结构的成型方法 锁合组装,,盘式纸盒结构的成型方法 别插组装,,盘式纸盒结构的成型方法 预粘式组装,,盘式纸盒的盒盖结构,摇盖式 连续插别式 罩盖式 抽屉式 书本式,盘式纸盒的盒盖结构 摇盖式,,盘式纸盒的盒盖结构 连续插别式,,盘式纸盒的盒盖结构 罩盖式,,盘式纸盒的盒盖结构 抽屉式,,,盘式纸盒的盒盖结构 书本式,第二讲 特殊形态纸盒结构设计,特殊形态的纸盒结构是常态纸盒结构的基础上进行变化加工而成的，充分利用纸的各种特性和成型特点，可以创造出形态新颖别致的纸盒包装。
特殊形态纸盒结构设计,异型变化 拟态象形 集合式 手提式 开窗式 POP式 吊挂式 易开式 倒出口式,,异型变化 在常态结构基础上通过一些特殊手法使纸盒结构产生变化.,,拟态象形 在包装造型设计上模仿一些自然界生物、植物以及人造物的形态特征，通过简洁概括的表现手法，使包装形态更具有形象感、生动性和吸引力集合式 利用一张纸成型，在包装内部自然形成间隔，可以有效地保护商品，提高包装效率集合式包装主要用于包装玻璃杯、饮料杯、饮料罐等硬质易损的商品,,手提式 手提式的目的是为了便于消费者的携带，通常有两种表现形式：一是提手与盒体分体式结构，提手通常采用综合材料，如绳、塑料、纸袋等；二是提手与盒体一体式结构，即利用一张纸成型的方法开窗式 通过开窗可以使消费者直接看到商品的部分内容，做到“眼见为实”，以增加消费者的信心开窗在包装的位置、形状和结构变化非常自由 注意的原则：不破坏结构的牢固性和对商品的保护性；不影响品牌形象的视觉传达；注意开窗形状与商品露出部分的视觉协调性POP式 POP包装结合了商品包装与POP式广告宣传为一体的包装形式，它利用纸盒结构成型的原理和纸张的特性，达到良好的宣传效果吊挂式 吊挂式包装能够使电池、文具、牙刷等小商品在超级市场里以最佳的位置和角度出现。
易开式 是一种开启很方便的一次性包装通过在包装结构中设置齿状裁切线或易拉带的方式开启包装适用于包装粉状商品，或快餐和冷冻食品等倒出口式 通过纸盒自身设计出的可开合式出口一次取出定量的商品，使用方便，开口的位置根据商品的特性可上可下，一般利用纸张结构本身一体成型，也有分体成型的，配合利用其他材料二、 纸盒包装设计的分类 套桶式：没有顶盖和底盖，单折后成桶状 开启方便、便于陈列糖果）,粘合式：直接用粘合剂把上盖与底部粘合在一起奶粉）,抽屉式：抽拉方便药品）,摇盖式：一张纸做成，盒盖的一边是与盒的托盘连接为一体的结构套盖式：套盖与盒身分离，以套和形式进行封闭关合组合式：一张纸折叠而成的两个或两个以上相同造型的纸盒包装化妆品）,锁底式：没有粘合的工作，简单省料汉堡）,手提式：纸盒和手提为一体结构， 互相锁扣异体式：通过弧线、直线的切割和面的交替组合，呈现造型开窗式：在纸盒表面开窗，便于展示商品嵌入式：用黄纸板做内衬拉链式：在纸盒的一个面上或周围切开的方法卫生纸）,日本包装纸盒造型,日本包装纸盒造型,05级包装设计纸盒结构,05级包装设计纸盒结构,05级包装设计纸盒结构,商业包装纸盒展开结构,商业包装纸盒展开结构,三、月饼茶叶包装的纸盒造型实例,1.月饼,2.茶叶,课后作业,根据选题,完成一套产品的纸盒结构设计。
规格：长度和宽度不少于30X30CM 内盒不少于五个,。
