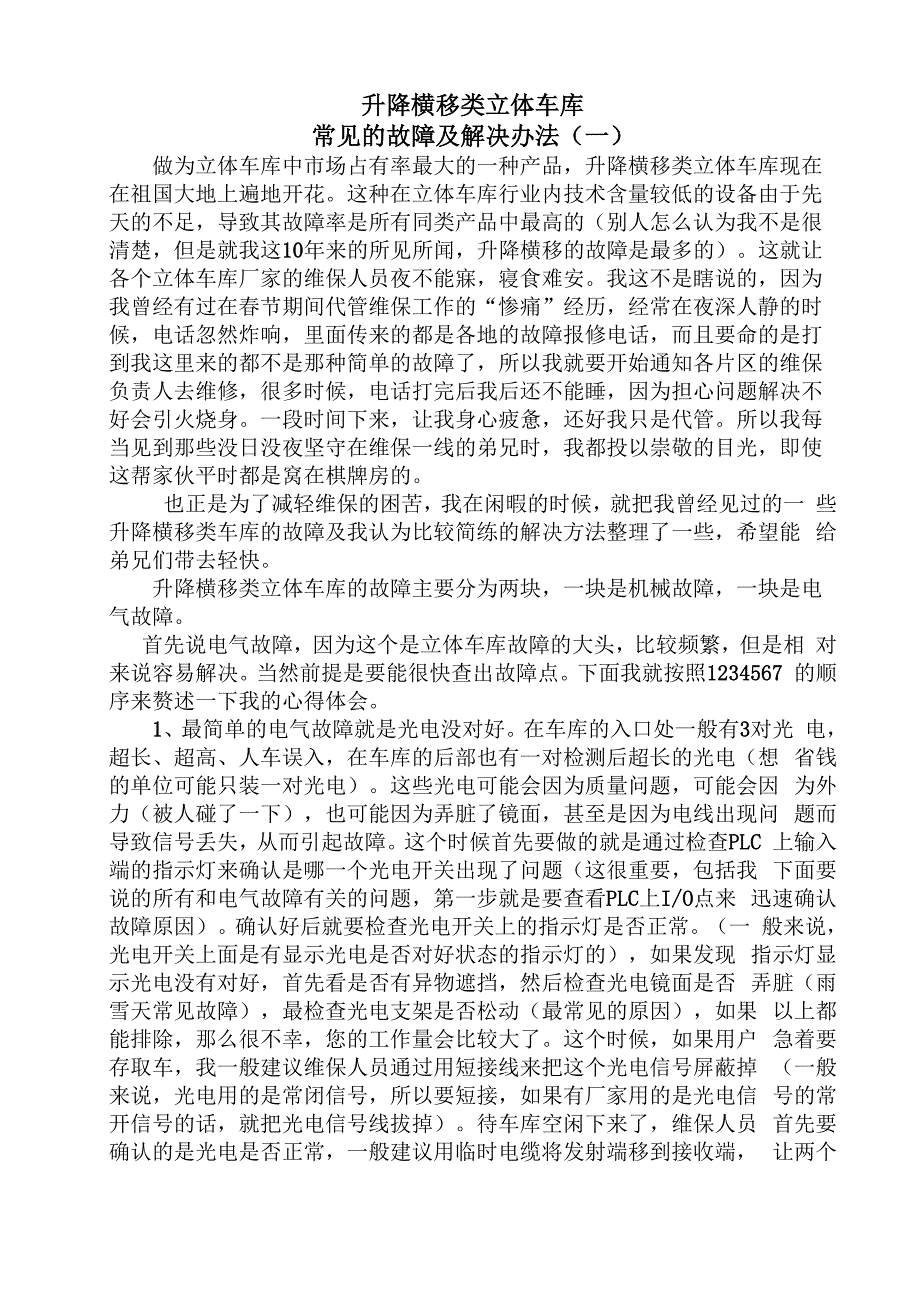

升降横移类立体车库常见的故障及解决办法（一）做为立体车库中市场占有率最大的一种产品，升降横移类立体车库现在 在祖国大地上遍地开花这种在立体车库行业内技术含量较低的设备由于先 天的不足，导致其故障率是所有同类产品中最高的（别人怎么认为我不是很 清楚，但是就我这10年来的所见所闻，升降横移的故障是最多的）这就让 各个立体车库厂家的维保人员夜不能寐，寝食难安我这不是瞎说的，因为 我曾经有过在春节期间代管维保工作的“惨痛”经历，经常在夜深人静的时 候，忽然炸响，里面传来的都是各地的故障报修，而且要命的是打 到我这里来的都不是那种简单的故障了，所以我就要开始通知各片区的维保 负责人去维修，很多时候，打完后我后还不能睡，因为担心问题解决不 好会引火烧身一段时间下来，让我身心疲惫，还好我只是代管所以我每 当见到那些没日没夜坚守在维保一线的弟兄时，我都投以崇敬的目光，即使 这帮家伙平时都是窝在棋牌房的也正是为了减轻维保的困苦，我在闲暇的时候，就把我曾经见过的一 些升降横移类车库的故障及我认为比较简练的解决方法整理了一些，希望能 给弟兄们带去轻快升降横移类立体车库的故障主要分为两块，一块是机械故障，一块是电 气故障。
首先说电气故障，因为这个是立体车库故障的大头，比较频繁，但是相 对来说容易解决当然前提是要能很快查出故障点下面我就按照1234567 的顺序来赘述一下我的心得体会1、最简单的电气故障就是光电没对好在车库的入口处一般有3对光 电，超长、超高、人车误入，在车库的后部也有一对检测后超长的光电（想 省钱的单位可能只装一对光电）这些光电可能会因为质量问题，可能会因 为外力（被人碰了一下），也可能因为弄脏了镜面，甚至是因为电线出现问 题而导致信号丢失，从而引起故障这个时候首先要做的就是通过检查PLC 上输入端的指示灯来确认是哪一个光电开关出现了问题（这很重要，包括我 下面要说的所有和电气故障有关的问题，第一步就是要查看PLC上I/O点来 迅速确认故障原因）确认好后就要检查光电开关上的指示灯是否正常一 般来说，光电开关上面是有显示光电是否对好状态的指示灯的），如果发现 指示灯显示光电没有对好，首先看是否有异物遮挡，然后检查光电镜面是否 弄脏（雨雪天常见故障），最检查光电支架是否松动（最常见的原因），如果 以上都能排除，那么很不幸，您的工作量会比较大了这个时候，如果用户 急着要存取车，我一般建议维保人员通过用短接线来把这个光电信号屏蔽掉 （一般来说，光电用的是常闭信号，所以要短接，如果有厂家用的是光电信 号的常开信号的话，就把光电信号线拔掉）。
待车库空闲下来了，维保人员 首先要确认的是光电是否正常，一般建议用临时电缆将发射端移到接收端， 让两个光电面对面，以确认到底是光电坏了还是线路出现问题如果这时还 是没有光电信号，那么可以肯定光电坏了，如果这时有信号，那么就是电缆 断了剩下的就是坏啥换啥了2、 最容易处理的故障是间歇过后设备忽然不能自动运行相信很多维 保人员都遇到过这种问题，一台设备原本用得好好的，忽然在存取完一次车 后就不能自动运行了，而且还不报警这种故障99%都是因为车辆在进出车 库的时候方向不正，从而导致车轮与车板产生相对运动，使地面横移车板横 向移动（因为我们的横移车板是有轮子的，一旦遇到大一点的外力，电机抱 闸根本无法保证车板不移动），以致该横移车板的横移限位开关动作，故不 能满足自动运行条件出现这种故障后，第一步就是要查看PLC上I/O点， 从而可以发现是哪一个限位开关出现了误动作找到开关后，可以人工将车 板移动归位（懒惰一点的，可以直接用手将开关复位，同时让另外的人进行 一次自动运行就了）3、 最常见的故障就是设备在自动运行过程中突然不动了这种故障原 因很多，有限位开关出现问题的，也有接触器出现问题，甚至还有电机出现 问题的，当然，线路出现问题那也是毫不稀奇的事情了。
处理这种问题的思 路是：3.1检查PLC上相应的输出点指示灯是否亮，如果指示灯不亮，那就检 查相应的限位开关状态是否正常（又要查看PLC上I/O点了），如果不正常， 就检查到底是限位开关坏了还是线路出现问题（可以用临时电缆来做校验， 也可以将这2根线与旁边一根确认无误的线短接，然后用万用表检查电缆是 否断了）；3.2如果指示灯亮了，那就检查相应的接触器（一般来说应该有2个接触器 动作，一个是方向接触器，另外一个就是电机本身控制的接触器）是否动作， 如果接触器没动作，则检查到底是接触器坏了还是线路出现问题（方法与查 限位开关基本一致）；如果接触器动作了，则首先检查接触器上的电压是否 正常，电线是否松动，接触器或者相应热继电器的触点是否烧毁（很多人会 忽略这几点）然后再检查电机三相电阻是否正常，如果不正常，则先到电 机接线盒处重新测量电机电阻，电阻正常再检查电机抱闸线圈电压是否正常 （电机的抱闸线圈直流电压所需的整流器是电机上最容易坏的部件了），排 除电机烧毁后再检查电机的线路根据经验，这种排除故障的顺序是最省时 间的如果很不幸，最终发现电机坏了，而现场又没有备用电机，那就只有 将设备上一个对其他运行影响最小的电机拆下来更换。
4、 最麻烦的故障就是松链报警这种故障原因不难查，因为一般操作 盒上都会显示出故障内容来的，难的是查故障点在哪因为松链开关数量太 多，一般每个车位是4个很多时候厂家为了节约成本，大家使用的松链开 关一般都是便宜货所谓便宜无好货，质量自然也就难以保证了所以误报 松链故障是很多维保人员的梦魇，因为那查起来实在是太麻烦了，一个30 车位的车库，涉及到松链报警的开关上百个，电线接线点更是如满天繁星 这种故障一旦出现，维保人员首先要做的就是检查链条是否松动，没有的话 先要用短接线将该松链信号短接，先消除故障，以便让设备尽快恢复使用 然后待设备闲暇后在来从根本解决问题处理这种故障最好有两个人，这样 的话，两个人先在一层的两端通过短接线来测量故障到底是在那一层，然后 在分别在一列的两端通过短接线来测量故障到底是在哪一列，最终查出故障 是在哪一个开关点上5、 电磁铁没有动作确认信号的故障处理方法与松链报警信号处理方法 雷同，我就不多说了6、 最恐怖的故障就是该动的车板不动，不该动的车板乱动我这说的 是下面的横移车板移到一半，突然停止，而上面的升降车板却降下来了，或 者是升降车板移到一半，突然停止，而旁边的横移车板却撞过来了。
一旦出 现这种故障，轻则吓人，重则伤车不过，这种故障看似恐怖，后果也许也 很严重，但是处理起来却异常简单，因为这种故障十有八九是因为相应的限 位开关提前动作了，而这种原因不外乎两种，一是开关被异物打到，提前误 动作，二是中大奖了，限位开关或者其相应的线路突然坏了以我的经验， 以前者居多，尤其是横移车板提前停止往往是因为地面有异物导致横移限位 开关误动作找到原因就好办了7、 比较少见的故障是电机过载，这种故障常见于刚刚投入使用的车库， 因为调试的时候，热继电器设置值偏少，而调试的时候一般不会全部重载， 所以不会发现处理这种故障的办法很简单，那就是调整电流设置值有时 也有电机抱闸过紧导致电机过载的，这就需要调整抱闸片的间隙了。
