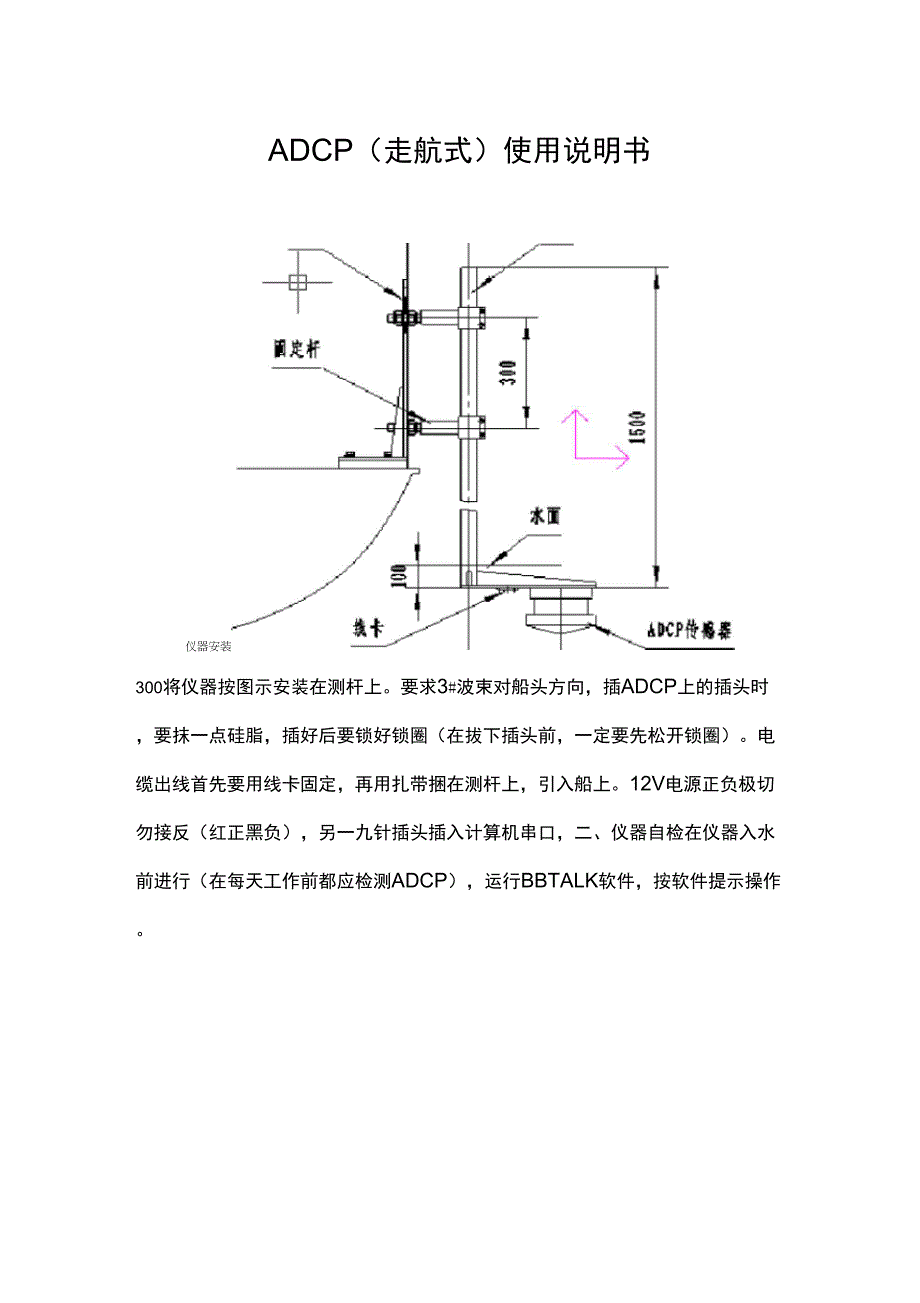

ADCP（走航式）使用说明书仪器安装300将仪器按图示安装在测杆上要求3#波束对船头方向，插ADCP上的插头时，要抹一点硅脂，插好后要锁好锁圈（在拔下插头前，一定要先松开锁圈）电缆出线首先要用线卡固定，再用扎带捆在测杆上，引入船上12V电源正负极切勿接反（红正黑负），另一九针插头插入计算机串口，二、仪器自检在仪器入水前进行（在每天工作前都应检测ADCP），运行BBTALK软件，按软件提示操作1)设置串口，对ADCP类选型WHADCP类型设备：Q)|WorkHors^e瘗接用ccm口；理)[cSii习<仝一步⑧|下一步曲_>]取潸设置波特率9600发送唤醒命(4)运行TestWH.rds命令文件，自动完成测试在“文件”菜单中选“发送命令文件”(文件名：TestWH.rds)选择一平检测命令文件@〕|c^\ProgrimFil*rE\RDInstrumtnis\RDITofll£\TestWH.rds▼|_.]r检查命令文件中的错谋①）OK|取消|随即开始自动检测，按提示操作，当提示rubberbeam1时，用手快速摩擦波束1的超声波发射面，如果正常会显示“pass”,随后再分别摩擦波束2、3、4的超声波发射面，正常显示“pass”,表明检测通过。
可以将仪器连同测杆装入水中，进行断面流量测量三、数据采集运行WinRiver软件1、参数设置（1）在“文件”菜单中选“采集模式”^ini^廣"n「英sn紀诗止植尺皙」出事Billih^^Mli上尺•！■&£«1-”爲老您•…■^vI城吒I©]「1K已百酩左期MWF4MflE.F-mr-ftlrffTT11EW■匚闲建A皑闲■Isficli*沆aFL-L总右耳谯尺Mtl慶尺诸I妄尽3/汁1厚斤迹IIKJ^WI(2) HR世I设置通讯口在“设置”中选“通讯”，然后点击“增加”，按实际情况分别设置连接ADCP,GPS等设备的串口参数3) 自动设置仪器参数“配置向导”是WinRiverV.1.03版的特色，它的功能是按照用户提供的具体河流数据，根据RDI公司的专家经验自动设置仪器参数在“设置”中选“配置向导”在弹出菜单中，根据实际情况填写所有的空格，尤其是“ADCP配置”然后点击“运行向导”，程序会根据所填数据自动确定仪器参数，如水层单元个数，水层单元厚度，测流模式等最后点击“确定”退出该菜单如果程序发现可能发生如“流动底”等问题，将会在警告窗口显示相应的警告信息，但不影响其设置仪器参数4) 检查仪器设置在“设置”中选“配置设置”，检查各菜单参数设置。
一般不需要修改设置值，但对有经验的用户，可以在“命令”菜单中的“用户命令”栏中输入自己的命令2d测深1ST■外部罗经城跖I记录血）偏移量电11命番廻）1圍形H性L團理属性2］琉量@1岸边弼量估算E）声廈Rip*!i|uUi14IIIs+iHi-illi4-UUi4G狹冃迪匹值r毎次按射都计算盐度值gpt］：Fr固是值b与平斑流向垂直r与投影方向垂直广与珈诳方向平暂⑹•古速值［英尺/秒］度田一当前值）投影甫［«］：数据屏算［7河底以下数据记同■坏”数据17对ET用3波束站厂对WT用了渡束方秦反向散射迫区距离［英尺〕：席毎次按射都计算厂固走值：回譴强度比例吸收性[■IsiCiLel保差圏值QKCancel应用⑹I（5）保存配置文件在“文件”菜单中选择“保存配置文件”这样在下次使用时可以调入已存配置文件6）设置“用户选项”在“设置”菜单中选“用户选项”在其中，“采集模式”选择“提示配置文件”及“正在纪录时，确认后退出”；“显示”根据需要选择X轴坐标，设置计算平均流速的数据个数；“普通”选择“退出时自动保存窗口界面”“退出时自动保存配置”；“高级”选择“转换到地球坐标”（缺省）设置“单位”为“公制”（7）设置“参考”为“水底跟踪”经过上述设置后即可进行断面测量2、断面测量将船停泊岸边，在“采集”菜单中，选择“开始发射”（F4），ADCP将开始发射声波，从“查看”中“列表查看”打开“组合列表”。
将船向对岸低速行驶，观察组合列表中有效层数，当“有效层数”超过2层时，船停下，在“采集”菜单中选择“开始记录数据”（F5）,此时弹出对话框：数据号数据个数丢数賠数坏数锯数鸭有效，芸数數据间關度离长距度向深线细向速方水住直方速向沆流均迹迹迹间船航水水平航航航吋<［英尺於］［°1［英尺样少1［Q］［英尺］［英尺1［英尺］鬥I秒1濒帛（Btm）左岸到右岸有效层救纵揺横揺航向温度上层流量a［英尺对眇测量流童□［英尺谢杪息层流量Q［英尺潔左岸渍量□［革尺马融右岸济量.Q［英尺却少总流量Q［芙尺询'根据实际情况选择“左”“右”岸，填入仪器距岸边距离，确定后，计算机开始记录数据，组合列表中“数据个数”表明计算机记录数据个数，待“数据个数”到10时，船启动低速向对岸行驶，开始正式测量，不断采集数据当船接近对岸，“有效层数”不小于2层时，船停下待“数据个数”增加10个时，在“采集”菜单中选择“停止记录数据”（F5）,此时弹出类似上述的对话框，填入离岸距离即可这样就完成了一次断面测量，此时本次测量的所有数据存入你在“配置向导”设定的输出目录、文件名下，同时也存下了相应的配置文件，在图形表格中分别显示各点流速流向、河底剖面、流量值等数据。
对于流量稳定河流，至少要进行4次断面测量，来回各两次，取得四次1 断面测量的平均值作为实测流量值如果四次断面测量值的变幅除以平均值结果大于5%，应再进行另外四次的断面测量对于流量短时间内变化较大的河流，只能采用一次测量的流量值，然而在尽可能的情况下，应测两次，往返各一次，以减少方向引起的偏差三、数据回放及处理、输出在“文件”菜单中选“回放模式”数据回放及处理功能包括：2 读入ADCP原始数据文件显示各种数据图形重新计算盲区流量按新的参数计算平均值输出ASCII码的原始数据输出平均数据文件输出测流报告打印各种数据图各种显示图在“查看”菜单中可选择：3 剖面图---流速、回波强度、流量等断面图等值线图--流速、回波强度、相关性等等值图航迹-流速矢量及航迹线图时间序列-航向、纵横摇、船速等剖面图列表查看-GPS、底跟踪、流量、流速等数据表修改图形显示比例尺在“设置”命令中选“系统设置”，然后修改参数4 数据处理在“设置”中选“配置设置”，然后根据需要分别：5 修改盲区参数重新计算盲区流量修改边部参数重新计算边部流量在“设置”菜单中选“用户选项”选择新的平均间隔计算新的平均值在“设置”菜单中选“选择文件部分数据”选择所有数据或者指定始、末数据点号剪裁数据文件数据输出在“文件”菜单中，根据需要选择：输出ASCII码的原始数据输出平均数据文件，该文件中只有二进制的平均数据，输出测流报告,测流报告为文本文件，文件名的后缀为：6 *.sum打印输出各种数据图先选中要打印的图形窗，再选中打印预览，满意后，选择打印附录测流模式1，5，8模式1适合所有河流：最大流速到20米/秒，最大剖面深度:60m(600kHz)，20m(1200kHz)模式5适合浅水低流速河流：流速低于0.5米/秒，低紊流，最大剖面深度:7m(600kHz)；3.5m(1200kHz)模式8适合浅水河流：流速低于1.0米/秒，高紊流，最大剖面深度:7m(600kHz)；3.5m(1200kHz)1200kADCP的测流模式11，12模式11为极高分辨率浅水模式适合浅水低流速河流：流速低于1米/秒，低紊流，最大剖面深度:4m模式12为高发射频率模式(20Hz)(选项)适合浅水河流：流速低于2米/秒，高紊流，最大剖面深度:4m数据文件名格式数据文件名的格式为：ddddMMMx.NNN其中：dddd-用户指定的文件名前缀MMM-测量序号，从000开始自动增加x--自动添加的文件类型标志，有：r-原始数据w-参数设置文件n-GPS数据文件d-测深仪数据文件t-ASCII码输出文件h-外部罗经数据文件NNN--文件序号，从000开始，自动增加测量注意事项船速越慢精度越高，一般船速不超过最大流速。
在未知河段测量时，应先预测一次，然后将测得的河床深度、形状及流速大小输入到“设置向导”中，以设置合适的测量参数在开始及结束测量的岸边，船应稍停留片刻，以便获得用于计算岸边流量的10个平均数据应当用多次断面测量的平均值（至少四次，即来回两次）作为最后的河流流量测量结果ADCP维护保养注意事项注意防止碰撞，以免震坏换能器及内部元件换能器面不能压在硬物上，也不能长期受太阳光照射每次用完后要清洗擦干ADCP表面每次插ADCP上的插头时，要抹一点硅脂插好ADCP上的插头后，要锁好锁圈，而在拔下插头前，一定要先松开锁圈ADCP不需标定即使ADCP不在水中，也可以让它发射声波脉冲，即在空气中可以检测ADCP，而不会有任何损坏，这一点不同于许多其它的声学设备。
