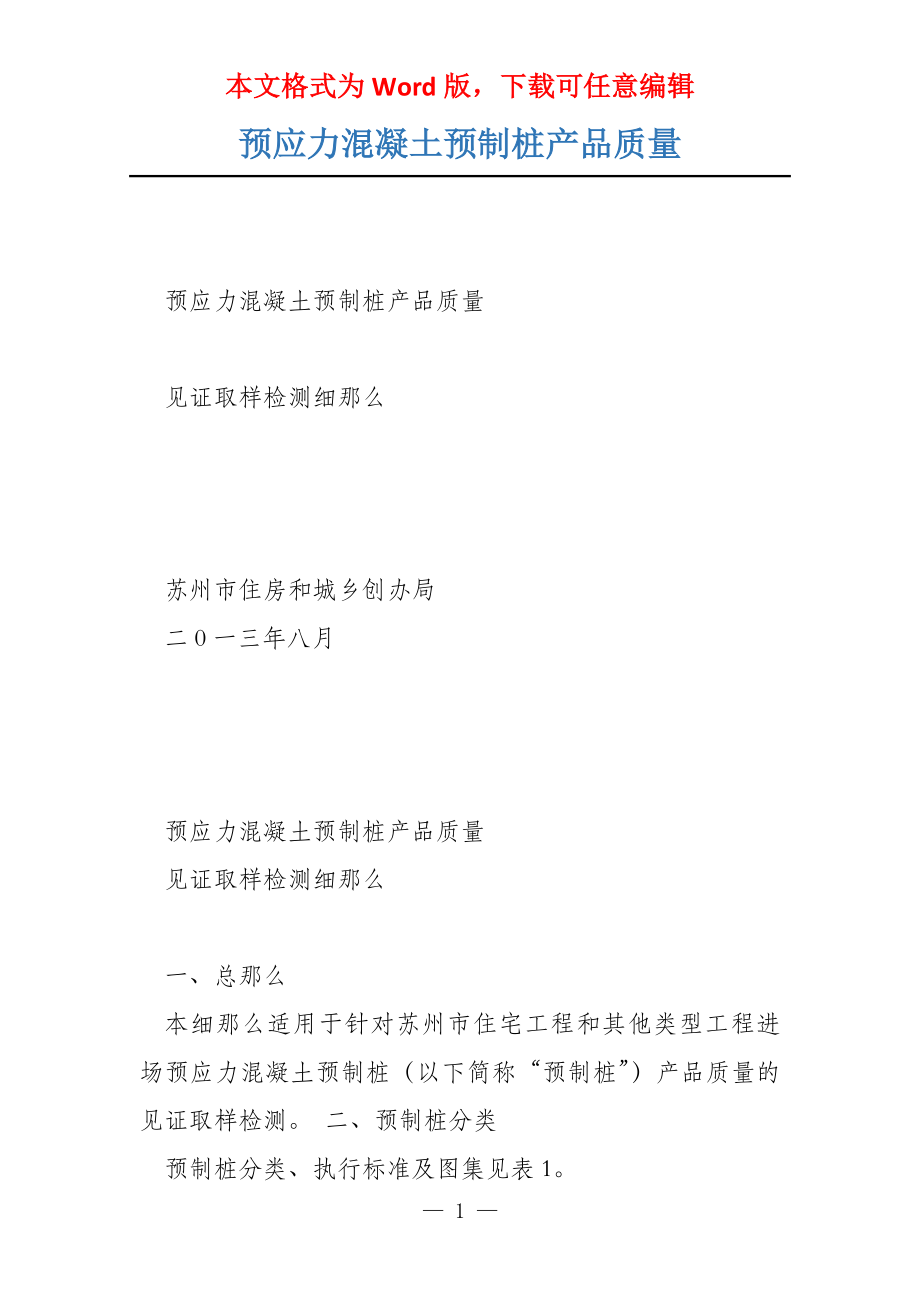

本文格式为Word版，下载可任意编辑预应力混凝土预制桩产品质量 预应力混凝土预制桩产品质量 见证取样检测细那么 苏州市住房和城乡创办局 二0一三年八月 预应力混凝土预制桩产品质量 见证取样检测细那么 一、总那么 本细那么适用于针对苏州市住宅工程和其他类型工程进场预应力混凝土预制桩（以下简称“预制桩”）产品质量的见证取样检测 二、预制桩分类 预制桩分类、执行标准及图集见表1 表1 预应力混凝土预制桩分类 序号 产品名称 执行标准 执行图集 10G409 《预应力混凝土管桩》 苏G03-2022 《预应力混凝土管桩》 1 先张法预应力混凝土管桩 （以下简称“管桩”） GB13476-2022 《先张法预应力混凝土管桩》 预应力混凝土空心方桩 （以下简称“方桩”） 2 预应力离心混凝土空心方桩 （以下简称“离心方桩”） 苏G/T17-2022 《先张法预应力离心混凝土空心方桩》 JC/T2029-2022 08SG360 《预应力离心混凝土空心方桩》 《预应力混凝土空心方桩》 JG197-2022 《预应力混凝土空心方桩》 三、抽样规矩 1、抽样地点：样品在住宅工程和其他类型工程的施工现场抽取。
2、受检批组成：住宅工程按同一生产厂家、同一规格型号每进场300根预制桩组成一 个受检批；其他类型工程按同一生产厂家每进场500根预制桩组成一个受检批；每一 标段或单位工程当缺乏上述批量时仍作为一个受检批 3、抽样方法：抽样应在创办（监理）单位、预制桩生产单位和施工单位共同见证下由施工单位从工程现场随机抽取 4、样品数量：从受检批中抽取3根样品，其中1根为必检样品，另外2根作为备用样品封存于工程现场样品外壁上应加盖创办（监理）单位封样章或粘贴封样条 5、送样要求：必检样品在创办（监理）单位见证下送符合本细那么要求的检测机构检验 四、检测工程 1、抗弯性能：包括抗裂弯矩和极限弯矩； 2、壁厚：管桩壁厚、方桩内径； 3、预应力钢筋养护层厚度； 4、端板厚度； 5、预应力钢筋直径； 6、螺旋筋直径； 7、螺旋筋间距； 8、加密区长度或区内螺旋筋圈数 五、检测方法 预制桩检测方法见表2 表2 预应力混凝土预制桩检测方法 序号 检测工程 检测工具和检测方法 测量工具 分度值 1 抗弯性能 管桩按GB13476-2022中6.4条举行抗弯性能检测； 方桩按JG197-2022中6.3条举行抗弯性能检测； 荷载测试仪，离心方桩按JC/T2029-2022中附录C举行抗弯性能检测。
切实度±抗弯性能用荷载测试仪、传感器等试验仪器应符合标准规0.5%F.S 定的要求 0.5mm 0.5mm 2 壁厚 管桩 用钢直尺在同一断面相互垂直的两直径上测定四处壁厚，壁厚 取其平均值，精确至1mm 方桩 用钢直尺在同一断面相互垂直的方向测定两处内径，取其内径 平均值，精确至1mm 管桩 用深度游标卡尺在管桩中部同一断面的三处不同部位测量，精确至0.1mm 3 预应力钢筋养护层厚度 用深度游标卡尺在方桩中部同一断面的桩身相邻二边中方桩 部各测一点，精确至0.1mm 用游标卡尺沿端板内径处相互垂直的两直径上测量四处厚度，精确至1mm 0.02mm 4 端板厚度 0.02mm 5 在已敲开混凝土后袒露的主筋部位截取一根长度不小于300mm的钢棒，用钢卷尺测量钢棒长度，精确至1mm，清横截 除钢棒上的混凝土，称量钢棒的重量，精确至0.1g，按天平0.1g 面积 GB/T5223.3-2022《预应力混凝土用钢棒》7.2条中公式（1）预应力 2计算钢棒横截面积，精确至0.1mm 钢筋直径 直径 用游标卡尺测量已敲开混凝土后袒露的主筋，每根主筋测量3个点，取其平均值，共测量两根主筋，精确至0.1mm。
0.02mm 6 螺旋筋直径 用游标卡尺测量已敲开混凝土后袒露的螺旋筋，在不同部位测量两个数值，取其平均值，精确至0.1mm 在已敲开混凝土的加密区点数螺旋筋圈数，用测得的加密区长度除以螺旋筋圈数计算出螺旋筋平均间距，精确至1mm 0.02mm 7 螺旋筋间距 1mm 8 敲开标准或图集规定长度的预制桩加密区混凝土，用钢卷加密区长度或 尺沿预制桩轴线方向测量2个加密区长度数值，取其平均区内螺旋筋圈数 值，精确至1mm 1mm 备注 预应力钢筋直径测量方法（横截面积、直径）任选一种 六、判定规矩 预制桩检测工程单项判定方法见表3 表3 预应力混凝土预制桩判定方法 序号 检测工程 单项判定 若抽取的1根样品抗裂弯矩和极限弯矩实测结果均符合标准规定1 抗弯性能 时，那么判该根抗弯性能合格；若不符合，允许采用2根备用样品举行抗弯性能复验，复验结果若仍有1根及以上不合格时，那么判抗弯性能不合格 管桩 壁厚 2 壁厚 方桩 内径 若抽取的1根样品4个壁厚测值的平均值符合标准规定，那么判该根壁厚合格；若不符合，允许采用2根备用样品举行复验，复验结果若仍有1根及以上不合格时，那么判壁厚不合格。
若抽取的1根样品2个内径测值的平均值符合标准规定，那么判该根内径合格；若不符合，允许采用2根备用样品举行复验，复验结果若仍有1根及以上不合格时，那么判内径不合格 若抽取的1根样品3个测值全部符合标准规定，那么判该根养护层管桩 预应力钢3 筋养护层厚度 方桩 厚度合格；若有2个或3个测值不符合，那么判该根养护层厚度不合格；若有1个测值不符合，允许采用2根备用样品举行复验，复验结果若仍有1根不符合时，那么判养护层厚度不合格 若抽取的1根样品2个测值全部符合标准规定，那么判该根养护层厚度合格；若有2个测值不符合，那么判该根养护层厚度不合格；若有1个测值不符合，允许采用2根备用样品举行复验，复验结果若仍有1根不符合时，那么判养护层厚度不合格 若抽取的1根样品4个测值全部符合标准规定，那么判该根端板厚度合格；若有2个及以上测值不符合，那么判该根端板厚度不合格；4 端板厚度 若有1个测值不符合，允许采用2根备用样品举行复验，复验结果若仍有1根不符合，那么判端板厚度不合格 若抽取的1根样品横截面积符合GB/T5223.3-2022标准规定，那么横截面积 判该根横截面积合格；若不符合，允许采用2根备用样品举行复预应力 5 钢筋直径 直径 验，复验结果若仍有1根不符合时，那么判横截面积不合格。
若抽取的1根样品主筋直径符合GB/T5223.3-2022标准规定，那么判该根主筋直径合格；若不符合，允许采用2根备用样品举行复验，复验结果若仍有1根不符合，那么判主筋直径不合格 若抽取的1根样品螺旋筋直径符合标准规定，那么判该根螺旋筋直6 螺旋筋直径 径合格；若不符合，允许采用2根备用样品举行复验，复验结果若仍有1根不符合，那么判螺旋筋直径不合格 若抽取的1根样品螺旋筋间距符合标准规定，那么判该根螺旋筋间7 螺旋筋间距 距合格；若不符合，允许采用2根备用样品举行复验，复验结果若仍有1根不符合时，那么判螺旋筋间距不合格 若抽取的1根样品加密区长度或区内螺旋筋圈数符合标准或图集加密区长度或 8 区内螺旋筋圈数 规定，那么判该根加密区长度或螺旋筋圈数合格；若不符合，允许采用2根备用样品举行复验，复验结果若仍有1根不符合时，那么判加密区长度或区内螺旋筋圈数不合格 七、检测报告及原始记录要求 1、检测报告应真实、客观、正确，原始记录应完整、切实并具有可追溯性 2、检测报告的内容应符合DGJ32/J21-2022《创办工程质量检测规程》5.4条中有关检测报告的要求，并在检测报告中说明：预应力钢筋直径、螺旋筋直径、螺旋筋间距、加密区长度或区内螺旋筋圈数等工程的检测判定是依据本细那么规定。
3、检测机构应供给检测样品封样状态、8个工程的现场检测结果和监理到场见证检测过程的照片等影像资料作为检测报告的附件 八、检测机构要求 1、检测机构务必通过江苏省质量技术监视局资质认定计量认证，其资质证书的才能附表中务必包括所承检预制桩产品的认可范围，资质证书应在有效期内 2、创办（监理）单位应将样品送至检测机构获得资质认可的场所举行检测2022年05月01日起，检测机构在未获得资质认可的场所从事本细那么规定工程的检测，所出具的检测报告不能作为工程验收依据 九、检测过程见证要求 1、创办（监理）单位需对检测过程举行全程监视见证，并留存现场见证的影像（照片或录像）证据 2、创办（监理）单位送检的样品在检测之前经检测机构检查存在影响抗弯性能结果的缺陷（如桩身裂缝）不适合做抗弯性能检测样品时，创办（监理）单位见证人员可在备用样品中抽取一根替换原样品，并将相关处境予以记录需用备用样品复验时所缺样品可在受检批中随机抽取补充 3、创办（监理）单位应供给能证明检测样品是见证取样的样品、见证人员到场见证检测过程以及能证明各工程结果的影像资料（照片或录像）。
4、2022年05月01日前， 若在检测机构以外的其他场地举行检测的，检测原始记录应经创办（监理）单位见证人员签字确认，未经创办（监理）单位共同见证的检测结果不得作为工程验收依据 5、检测终止样品应再留样一周后处置 十、附那么 本见证取样检测细那么自2022年09月15日实施，本细那么由苏州市住房和城乡创办局负责解释 — 9 —。
