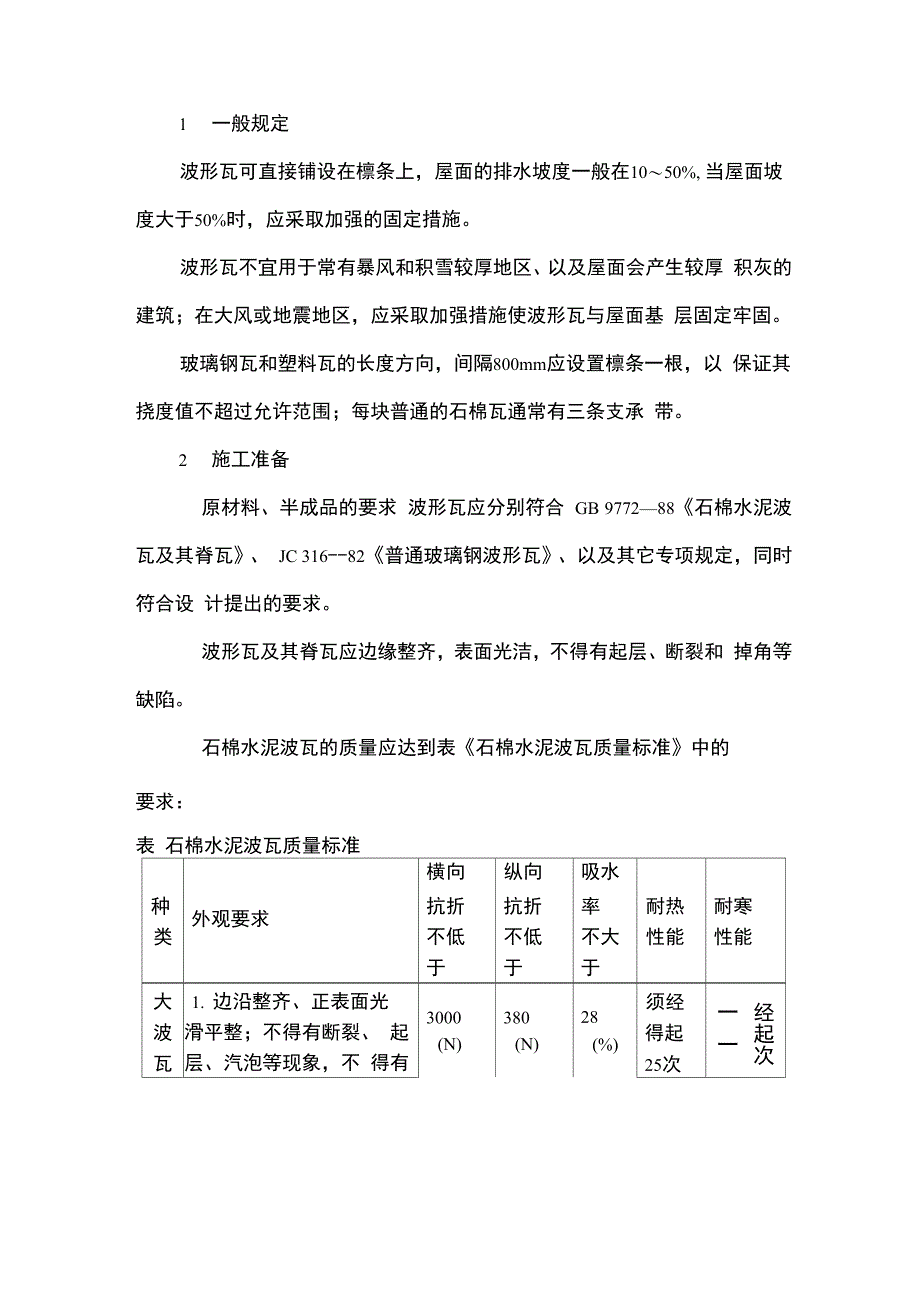

1 一般规定波形瓦可直接铺设在檩条上，屋面的排水坡度一般在10〜50%, 当屋面坡度大于50%时，应采取加强的固定措施波形瓦不宜用于常有暴风和积雪较厚地区、以及屋面会产生较厚 积灰的建筑；在大风或地震地区，应采取加强措施使波形瓦与屋面基 层固定牢固玻璃钢瓦和塑料瓦的长度方向，间隔800mm应设置檩条一根，以 保证其挠度值不超过允许范围；每块普通的石棉瓦通常有三条支承 带2 施工准备原材料、半成品的要求 波形瓦应分别符合 GB 9772—88《石棉水泥波瓦及其脊瓦》、 JC 316--82《普通玻璃钢波形瓦》、以及其它专项规定，同时符合设 计提出的要求波形瓦及其脊瓦应边缘整齐，表面光洁，不得有起层、断裂和 掉角等缺陷石棉水泥波瓦的质量应达到表《石棉水泥波瓦质量标准》中的要求：表 石棉水泥波瓦质量标准横向纵向吸水种外观要求抗折抗折率耐热耐寒类不低不低不大性能性能于于于大 波 瓦 中 波 瓦小 波 瓦1. 边沿整齐、正表面光 滑平整；不得有断裂、 起层、汽泡等现象，不 得有手搓的毛面，个别 不平部分的髙度或深度 不得超过2mm2. 掉角的斜边长度不得 超过100mm （小波瓦可 为 60mm）。
3. 掉边宽不大于15mm， 长度不限3000(N)380(N)28(%)须经 得起 25次 在100110°C的 浸水 耐热 试验经起次一 一°C耐试 须得25在17~22的寒验2200(N)400(N)1700(N)700(N)26(%)钉挂件必须配套，一个挂勾螺栓、铁钉或镀锌螺钉必须配金属 垫圈及防水垫圈，规格可按下述要求选用：用于木檩条上固定波形瓦的镀锌螺钉规格为6X65〜75mm、或 75〜100mm长镀锌铁钉；在轻钢、型钢及钢筋混凝土檩条上通常采用 适合于檩条形状的少6、少8镀锌挂勾螺钉固定波形瓦金属垫圈直径25mm,中间小孔比使用的螺钉、螺栓直径大1〜 2mm，弯成与波形瓦波峰一致的弧形，材料可以是镀锌铁皮、铝或者 黑铁皮刷防锈漆防水垫圈可以用油毡、毛毡、橡胶皮制作，直径30mm、厚5mm 左右，中间小孔应比螺钉、螺栓直径小1〜2 mm，防水垫圈较薄时可 以采取一钉双垫主要工机具 手提电锯或手提电动石材切割机、手工锯、台钻和手提电钻、木 工槌、螺丝起子、钢丝钳、铁抹子和铁皮抹子等作业条件屋面结构体系安装完毕、联接固定可靠，基层验收合格，并办 理好工序交接手续所需波形瓦、及其配套固定件、泛水等细部构造处理材料已按 计划进入现场，完成质量验收。
完成施工技术交底，明确波形瓦铺设方向和搭接方法，确定搭 接宽度和搭接长度，波形瓦连接固定要求、以及屋面细部构造做法制订有必要的施工安全措施，并已予以落实实施雨、雪和大风天气不得作业，屋面结构上附有冰、霜、雪时必 须采取可靠的安全措施后才允许作业3 操作工艺工艺流程图 石棉波瓦切角搭接示波形瓦屋面铺设操作要领波形瓦铺设前，先按设计要求的檐 口挑出长度挂波形瓦檐口控制线，在山脊 边、山墙边或其它确当位置全坡摆通一条 与檐口线垂直的波形瓦，使上下瓦楞吻合、 顺直、与檐口线角直，以校正屋面坡度方 向波形瓦的铺设控制位置，核对上下排瓦 搭接长度和搁放位置，确定波形瓦钻孔和 切角位置等；同时作好大面积铺设的控制标记，以便随时进行核对和 调整，始终保持坡度方向的波楞顺直且与檐口线垂直无论波形瓦采用对缝还是错缝铺设，都宜按图 中括号内数字 示意的顺序，从檐口到屋脊上、下逐排滞后一块瓦斜线推进，并逐块 拉斜线控制波形瓦切角搭接铺设方式，参见图《石棉波瓦切角搭接示意》， 适宜用于小面积屋面上下两排波形瓦长边搭接缝对齐铺设，对相邻四块瓦搭接处的 中层两块对瓦进行切角，使四角交接重叠处平顺切角大小应根据事先确定的波形瓦搭接长度和搭接宽度决定， 二相对瓦的切角间留5mm缝隙、以利瓦间的伸缩。
切角应划线后锯、切、裁割，严禁随意敲打去角、不可切错方 位玻璃钢瓦和塑料瓦无需切割对瓦顶角，可直接重叠铺设 波形瓦错缝搭接（不切角）铺设，适宜用于大面积屋面，操作 中应注意：上下排瓦宜错开半张波瓦铺设大波瓦和中波瓦至少应错开一个波，小波瓦至少应错开两个 波波形瓦用带金属垫圈和防水衬垫的镀锌弯钩螺栓固定在金属 檩条和混凝土檩条上，或用带金属垫圈和防水衬垫的镀锌螺钉固定在 木檩条上，注意：在靠近搭接缝盖瓦的波峰上设置固定螺栓或螺钉顺檩的每排固定点应间隔均匀、合理，通常小波瓦布置在每张盖瓦的第二、第七波峰，中波瓦和大波瓦布置在第二和第五波峰在上下排波形瓦搭接处的檩条上，每张盖瓦上布置两个螺栓或 螺钉；每排波形瓦中间的檩条上，靠近相邻两波瓦搭接处的每张盖瓦 都应设一个螺栓或螺钉固定；可参见图 在大风地区，屋面的檐口、屋脊、山檐、突出屋面结构周边等， 应适当增加固定螺栓、螺钉数量每张玻璃钢瓦或塑料瓦，至少应有6 处与檩条固定屋脊、斜脊处应用脊瓦或镀锌薄钢板铺盖，用专用螺栓将脊瓦 夹紧固定在两侧坡瓦上（或按设计大样要求固定），脊瓦与坡瓦间的 空隙宜用麻刀灰座浆封嵌严密波形瓦屋面施工中需注意的技术问题和质量问题波形瓦应有质量和技术性能证明，进场后进行外观检查验收。
波形瓦运输时应进行包装或衬垫应贮存在地面平整的室内，堆 放场地坚实、并用软物衬垫；玻璃钢瓦最好竖放，石棉水泥波瓦应双 张花弧或井字堆垛波形瓦铺设前应对屋面檩条施工质量进行验收，应满足：檩间距符合设计要求檩条顶面应与屋坡面平行，同一坡面的檩条上口都在一个平面 上，檩条的挠度不应大于1/150L （檩长），相邻两檩的挠度差不大于 7mm支承波形瓦的檩条，与屋架或墙间应有可靠的连接；对在墙上 搁置的檩端头应有与墙体连接的措施，檐口位置和屋脊位置的檩端头 更应采取与墙体加强连接的有效措施铺设波形瓦屋面时，相邻两瓦应顺当地年最大频率风向搭接； 其搭接宽度，大波和中波瓦不应少于半个波，小波瓦不应少于一个波； 坡度方向上下两排瓦的搭接长度不应少于100mm可参考表《石棉水 泥波瓦最小搭接长度参考表》取用表 石棉水泥波瓦最小搭接长度参考表项 次屋面坡 度屋顶坡面最 大长度（m）上下端部搭 接长度（mm）左右侧部搭接长度（mm）小波瓦大、中波瓦1$1/3W45120波波21/3 〜1/4W30150波波31/4 〜1/5W20200波波4W1/5W15200波波波形瓦上的螺钉孔应用钻成孔，孔径比固定螺栓（或螺钉）的直径大2〜3mm，固定波瓦时不能拧得太紧，以垫圈稍能转动为度。
石棉瓦的固定螺钉位置如与支承间局部存在间隙，宜垫平后再固 定紧固波形瓦屋面在檐口、天沟或檐沟等处的细部构造应符合第节要 求波形瓦与山墙、女儿墙、突出屋面结构间应做泛水，迎水面做 分水；泛水的细部构造可参考图⑶、图⑷檐口处的墙顶、天沟或檐沟、脊瓦等位置与波形瓦波沟之间的空隙，都应用水泥石灰麻刀灰浆等材料嵌封严密 波形瓦铺设过程中应注意： 铺设波形瓦，檩条上应有可靠的操作脚手板铺垫或使用带固定 挂钩、可随时移动的板梯；在波形瓦与檩条未用螺栓固定牢固前，屋 面严禁上人操作中应防止重物及工具砸伤波瓦 玻璃钢瓦及塑料瓦安装时不得接触明火 石棉水泥波瓦屋面主要材料消耗量可参考表数据表 石棉水泥波瓦屋面主要材料用量参考表材料每100m2坡面100m 脊石棉波瓦固定件麻刀灰石棉脊瓦估算用量135 m2410套m2130块3.4 波形瓦屋面檐口位置和泛水处的构造做法详见图 ⑴、图⑵、图⑶、图⑷，其细部应符合下列要求：1—波形瓦； 2—镀锌螺图⑵图⑴ 波形瓦檐口1--波形瓦；2--镀锌螺钉；3--1—波形瓦；2—镀锌镙钉；波形瓦的瓦头挑出封檐板的长度为50〜70mm，檐口挑出的长 度不应小于 200mm当屋面有天沟、檐沟时，波形瓦伸入天沟、檐沟的长度不应小 于50mm；用镀锌钢板作天沟、檐沟时，沟沿伸入波形瓦应不少于150mm （参见图 ⑵）。
用掺有麻刀的混合砂浆做泛水处理时，突出屋面的墙或烟囱的 侧面瓦伸入泛水的宽度不小于50mm，且应压过波形瓦波峰用镀锌薄钢板做泛水，钢板压盖波形瓦不宜小于150mm，泛水 与波形瓦间的空隙宜用麻刀灰等嵌填严密。
