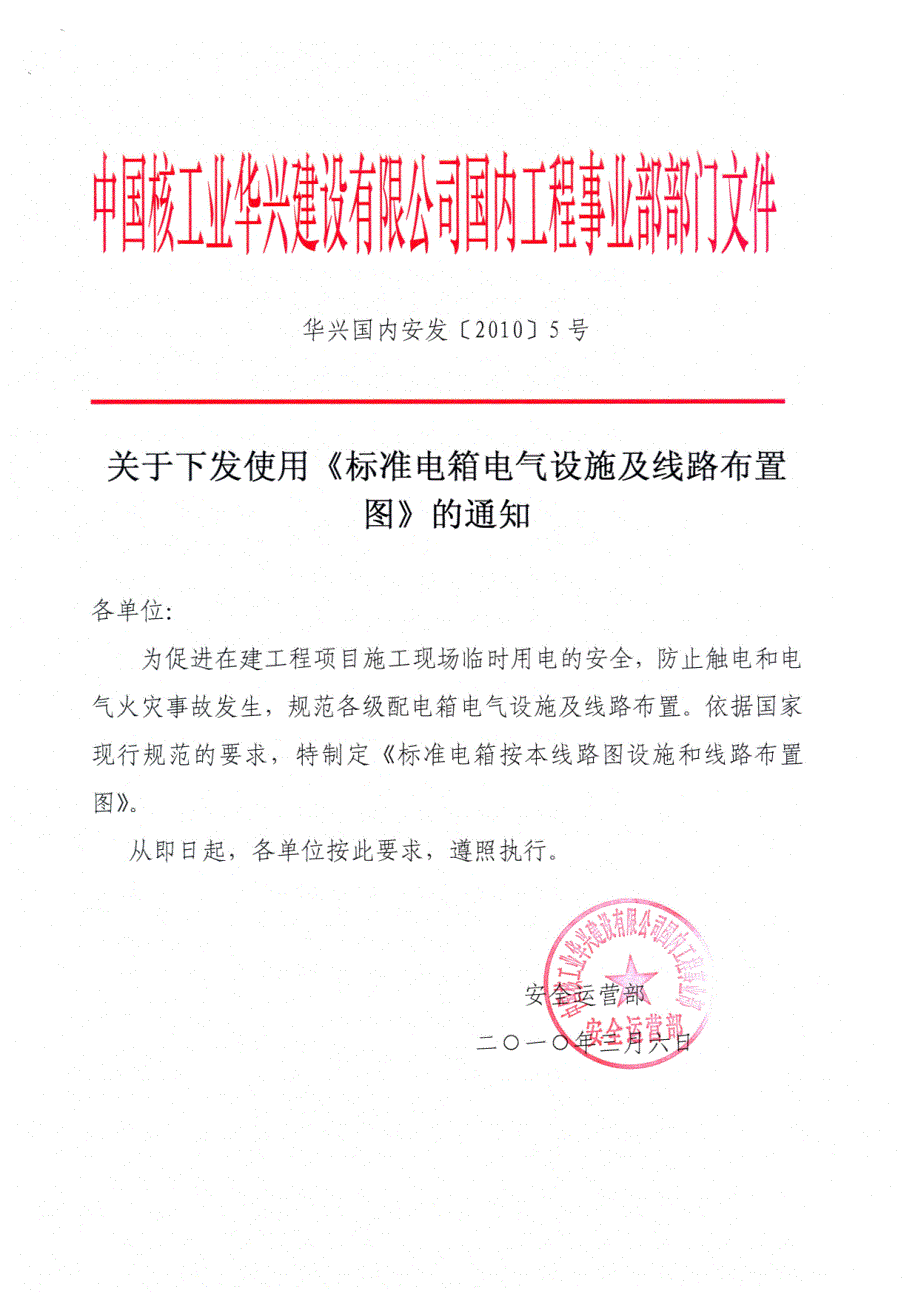

~Tr~~ffl«~m~~~~~~&~~~~ 00»l¥J)i~Q!6-$1i:301ftJltif1tI 5f1 ~§ ~~I ~±hlISfItJtJt Ef1 ~4- , IWIIfMl t 5ftJt ~k~*~~&,m~!6-~~t~t~~~R~~~Io*~OO*~fim~Ef1~*,#~~«#*t~~*~~oo~~5ftJ~~~I00»0A~B~,!6-$ft~~~*,~~~fio主题词： 标准电箱 电气设施 线路布置图 使用 通知 抄送：事业部领导 中核华兴国内工程事业部安全运营部 2010 年 3 月 6 日印发 编制说明 1、 编制依据《施工现场临时用电安全技术规范》 （JGJ46-2005） 2、 在使用图时，如遇工程所在地区政府部门要求不一致时，请及时与安全运营部联系 3、 对本图有不同意见时，请与安全运营部沟通，以便得到改进 标准一级配电箱电气设施及线路布置图 标准一级配电箱电气设施及线路布置图 电度表 电压表电流表总漏电保护器 总隔离开关保 护 零 引 出 分路隔 离 开关不 大于 60A 或按计算值选用 各用电回路接接线盘 分路漏电保护器不大于 60mA 或按计算值选用一级配电箱（此箱仅供参考）一级配电箱（此箱仅供参考）标准二级配电箱电气设施及线路布置图 标准二级配电箱电气设施及线路布置图 `` 总隔离开关 不大于 60A 二级电（末端）箱 保护零线重复接地PE 保护零线 用电插座 漏电保护器额定漏电动作电流不大于 30mA漏电保护器额定漏电 动作电流不大于 15mA分路隔离开关不 大于 30A分路隔离开关 不大于 15A 二 级 配 电 箱（此箱仅供参考）二 级 配 电 箱（此箱仅供参考）标准开关箱电气设施及线路布置图 标准开关箱电气设施及线路布置图 动力开关箱动力开关箱 单项用电开关箱单项用电开关箱 用电插座 用电插座 隔离开关 隔离开关 额定漏电 动作电流 不 大 于 30mA 额定漏电 动作电流 不 大 于 15mA 标准动力开关箱 标准动力开关箱 。
