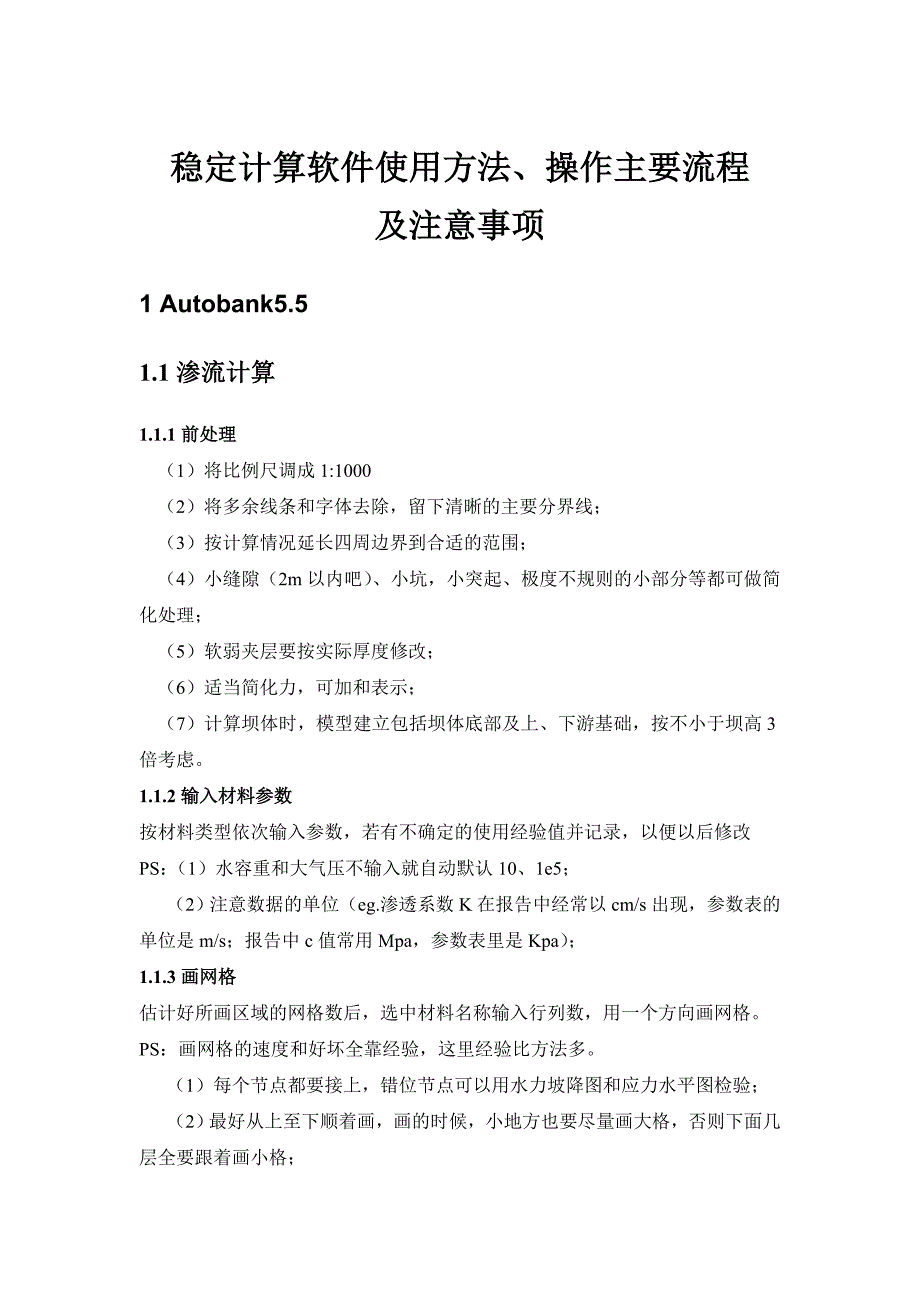

稳定计算软件使用方法、操作主要流程 及注意事项1 Autobank5.51.1 渗流计算1.1.1 前处理（1）将比例尺调成 1:1000（2）将多余线条和字体去除，留下清晰的主要分界线；（3）按计算情况延长四周边界到合适的范围；（4）小缝隙（2m 以内吧） 、小坑，小突起、极度不规则的小部分等都可做简化处理；（5）软弱夹层要按实际厚度修改；（6）适当简化力，可加和表示；（7）计算坝体时，模型建立包括坝体底部及上、下游基础，按不小于坝高 3倍考虑1.1.2 输入材料参数按材料类型依次输入参数，若有不确定的使用经验值并记录，以便以后修改PS：（1）水容重和大气压不输入就自动默认 10、 1e5；（2）注意数据的单位（eg.渗透系数 K 在报告中经常以 cm/s 出现，参数表的单位是 m/s；报告中 c 值常用 Mpa，参数表里是 Kpa） ；1.1.3 画网格估计好所画区域的网格数后，选中材料名称输入行列数，用一个方向画网格PS：画网格的速度和好坏全靠经验，这里经验比方法多1）每个节点都要接上，错位节点可以用水力坡降图和应力水平图检验；（2）最好从上至下顺着画，画的时候，小地方也要尽量画大格，否则下面几层全要跟着画小格；（3）一次画的区域越大越好，下面跟着也会接着这一区域；（4）画完也不要急着调整贴着边界，画完下一层会自动对齐，既省时单元格也不会错开。
5）算坝体的渗流时，画格子要以坝体为主向周围散，坝体中最好用辅助线对整齐，格子大小最好一致，利于填筑1.1.4 渗流边界（1）先将图整体移动到和 CAD 坐标对齐的位置，这样标出的水位就是正确的数值了；（2）固定水位时，画固定水位和边界线，边界线要延伸到模型边界；（3）变动水位时，按下降速度均匀分配时间输入，只能输 10 个数据，所以可能需要乘以倍数输入，渗流边界同上；（4）要画出渗边界5）遇到地下水位时，标好水位，边界可以滑到地面上，软件默认为负值PS：移动交点到水位线1.1.5 更新数据与计算更新后就可以进行渗流计算了，要注意的是，在进行水位变化计算时，要将计算时间改成总时间PS：autobank 只能算水位降落浸润线1.1.6 计算结果（1）在渗流结果里能绘制各种曲线2）若有需要，在计算应力应变时可将此过程算出的渗透力荷载加上3）输出时，图中字体改用单线字打印时才不会失真PS：a、寻找极值时，目前只能用点点的方法，建议选择合适的小数位数多点一些点b、扰度计算首先选定面板和趾板的单元，然后在整理结果数据时转换角度，最后单独计算位移即可 （关于接触单元的问题现在还没有接触到）1.2 应力应变计算1.2.1 前处理1.2.2 输入材料参数1.2.3 画网格以上步骤均与上文相同。
1.2.4 位移约束位移约束一般都加在边界上，横向加 x 方向约束，竖向加 y 方向约束1.2.5 加载和填筑（开挖）一般情况下，算坝体渗流用分层填筑之后将外荷载再加上去，填筑从 2 批次开始，1 批次默认地基单元1.2.6 定义和更新工程数据（1）增量数至少是 15，否则画出来的曲线棱角分明；（2）模式是等不均匀加载，历时都选 1 天；（3）新生单元位移修正，原始地基选 2，填筑选 1，外荷载选 0；（4）之前勾选“完成后求解” ，更新完直接计算1.2.7 计算结果输出图像时，要按需求选择正确的加载批次，通过输出不同批次可得到不同工况的结果（eg. 计算边坡安全稳定系数时将水压力、地震荷载分批依次加载，输出时可得到竣工期、正常蓄水期和正常蓄水加地震时的安全系数，不过经实际计算发现 autobank 算安全系数不具优势控制安全系数值可以做参数的反演，这在计算实践中有遇到1.2.8 遇到问题（1）不能运行计算将文件放在 C 盘根目录下（若软件没有装在 C 盘，可试试软件所在硬盘的根目录下） 2）力没有加载到节点上可能是复制的时候将力也复制了，程序会默认多复制的那个力，所以复制位移图等的时候要注意关闭适当图层。
3）加载增量数很大依然棱角分明分批填筑不够细，即使网格再多，也要一层一填筑2 EMU20052.1 前处理（1）层间界限用多线画，节点多的线段要简化处理将节点数控制在合理范围；（2）一条多线下压土层只能是一种；（3）加载取点程序，输入启动命令“stab” ，按程序提示操作（中间不能出错，建议多存几个） ，生成 q.dat 文件；（4）打开 EMU 选择“从 CAD 导入” 2.2 输入材料参数（1）只能输入线性参数，所以非线性参数需要转化水位要按前处理设定的坐标输入；（2）暴雨工况的参数全部需要手动调节，一般摩擦角-3 度，凝聚力打 8 折，容重全部改成饱和容重2.3 计算滑裂面（1）自己先画一个假定的滑裂面为初始滑裂面，一般用单纯形法计算最危险滑裂面；（2）滑面选项，单纯形法迭代次数 500，其它不动；（3）滑面控制点属性，基本属性里，一般选节点和界面均可自由移动算出的安全系数较小4）几乎是手动找到最危险滑弧，凭经验一般在地层界限和软弱夹层上PS：换滑裂面相关参数都需要重新设定2.4 导出图像格式是 DXF，可以用 CAD 打开修改2.5 情况处理（1）滑裂面搜索到最顶部，说明域不够，要继续延长；（2）用单纯形法算临界滑面为 0 时，滑面可能有问题，最快解决方法时重画一条；3 HH-slope1.22EMU 不能算水位降落期安全系数，slope 可以，但也不能算水位上升。
3.1 前处理（1）和 EMU 几乎一样，都是用下压土层的概念， slope 操作更为简单，直接选中土层右键输入参数2）输入参数时，若遗漏某种线的一段，可先选中输好数据的那条，在选没输的那条，软件就能默认是一致的数据了PS：slope 也要先将比例尺调成 1:1000.3.2 滑弧（1）用 EMU 计算出滑裂面复制进来（2）单独用 hh-slope 计算滑弧时，搜索会出现直线情况解决方法是做一个“调参面板” （c=100,φ =35,具体数据可根据情况而定） ，这样便可以搜索出滑弧，然后保留滑弧，将“调参面板”还原成 0，得出结果3.3 水位线（1）计算固定水位时，选择浸润线的上下游水位；（2）计算变化水位时，选择变化前后浸润线的上游水位；（3）加了水位线后，水压力就不用手动加载3.4 计算（1）选择计算指定滑弧安全系数，按情况选择相应工况、坡型和计算方法PS：slope M-P 法计算的安全系数要比 EMU 小3.5 其它（1）用该软件不能得到较好的地震工况的值，有待进一步研究；（2）上下游坡计算边坡得到结果一样，算坝才有区别；（3）每个工况搜索的滑面应该是不一样的；4 Midas GTS4.1 前处理（1）新建文件，导入 CAD 的 DXF 格式文件。
模型是 2D、X-Y 平面注意坐标问题，推测导入之前要把图移至原点 ）（2）输入材料数据 （可以导入）（3）绘制计算图形，导入了图形就不用了4）交叉分割，就是在交叉点断开（5）生成网格1）播种首先要显示播种信息（网格>网格尺寸控制>显隐网格播种信息）2）指定线的单元大小播种方法，单元长度，梯形长度……根据需要，重点关注的地方排的密一些，地基深处可以稀疏一些3）自动划分网格4）有需要合并的网格组，在工作树>网格中修改6）修改参数模型<单元< 修改参数（7）支撑选测类型，勾选支撑方向边坡底边需要双向固定8）荷载1）自重自重系数 Y 处是“-1” 2）（9）分析工况选择 SRM（强度折减法） ，将荷载激活10）进行分析4.2 后处理工作树结果目录查看。
