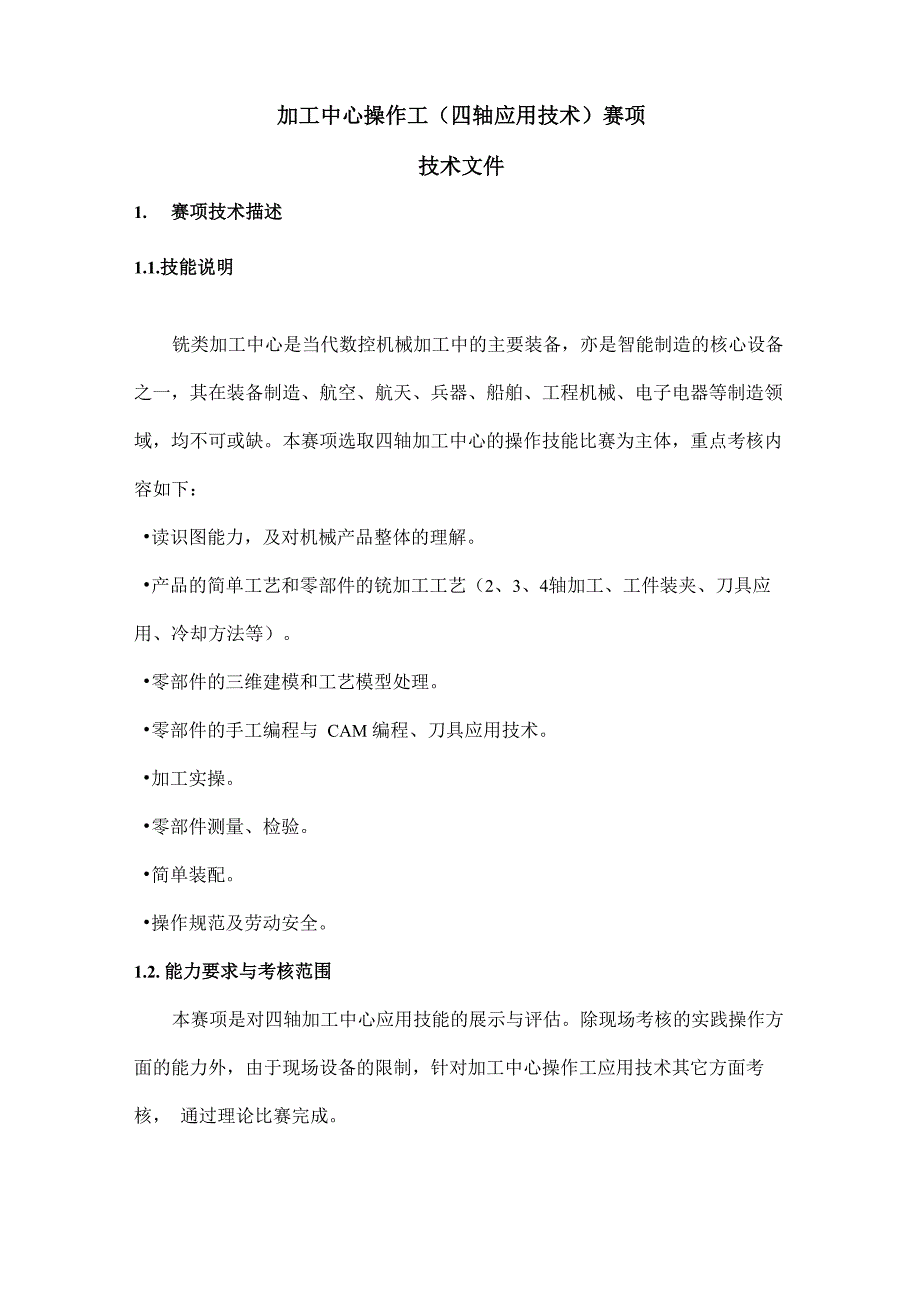

加工中心操作工（四轴应用技术）赛项技术文件1. 赛项技术描述1.1.技能说明铣类加工中心是当代数控机械加工中的主要装备，亦是智能制造的核心设备 之一，其在装备制造、航空、航天、兵器、船舶、工程机械、电子电器等制造领 域，均不可或缺本赛项选取四轴加工中心的操作技能比赛为主体，重点考核内 容如下：•读识图能力，及对机械产品整体的理解•产品的简单工艺和零部件的铳加工工艺（2、3、4轴加工、工件装夹、刀具应 用、冷却方法等）•零部件的三维建模和工艺模型处理•零部件的手工编程与 CAM 编程、刀具应用技术•加工实操•零部件测量、检验•简单装配•操作规范及劳动安全1.2. 能力要求与考核范围本赛项是对四轴加工中心应用技能的展示与评估除现场考核的实践操作方 面的能力外，由于现场设备的限制，针对加工中心操作工应用技术其它方面考核， 通过理论比赛完成1.1.1.理论知识要求及范围具备以下理论知识：•机械图纸的读识图能力•多轴加工知识•数控机床知识（含加工中心维护保养知识）•智能制造先进理念、实现手段、技术发展方向及应用•材料和工艺等知识•切削刀具知识• CAD/CAM 知识•安全生产与环境保护知识•职业道德与质量管理知识。
理论比赛参考书：•《数控系统使用说明书》（各控制系统厂家）•《数控机床编程与操作》（各控制系统厂家）•《金属切削原理与刀具》机械工业出版社・《数控综合加工技术案例•分析•点评》机械工业出版社1.1.2.实操技术标准：参照国家职业资格三级要求，结合国内企业应用水平适当增加了 考核难度试件四轴加工要素明显，不仅有多轴定位加工，还有三轴、四轴联动 加工试件借鉴了企业产品特征，为组合体部件，可实现设定功能，观赏性强 试件加工要素包括：平面、孔系、槽型、圆弧、螺纹和特型加工等要素试件加 工含单件及组合件（配合件）加工尺寸和位置精度不高于IT6级，表面粗糙度 不超 过 Ra0.8um 2. 命题要索或内容本赛项注重基本技能和专业化操作，强调质量和精度，注重操作过程和质量 控制，体现最新技术，结合企业实际，考核职业综合能力，并对技能人才培养起 到示范指导作用，考核选手的学习能力、理解能力、实践操作能力和职业素养 等，引领和推动国内加工中心操作工技能提高3. 比赛规则3.1.理论比赛理论知识比赛以计算机上答卷（闭卷）方式进行比赛时间为 90 分钟满 分 100 分，占总成绩的 30%题型为：选择题、判断题。
参赛选手凭本人身份证 和参赛证进入考场，按规定登录计算机进行答题参赛选手可自带手工绘图相关 工具，只允许自带有计算功能的计算器（不能使用等智能设备），其他任何 资料和电子产品禁止带入考场，否则成绩无效草稿纸由现场统一提供 3.2.实操比赛•加工中心操作工（四轴应用技术）实操比赛采用现场实际操作方式，按图纸要 求完成试件加工，比赛时间 360 分钟实操比赛成绩满分共 100 分，占总成绩的 70%实提比赛样题在赛前 30 天公布（正式赛题与样题允许 30%变化）•为方便参赛选手熟悉比赛环境和设备，正常发挥水平，在参赛选手进入赛场， 正式比赛前 30 分钟内，参赛选手可进行熟悉机床、刀具准备等工作，但不能进 行工件装夹和试件加工此时间不计入比赛时间•各参赛队每个赛项 1 名教练（各队报名表中登记的教练，担任裁判的不能兼任 教练）可在规定时间进入赛场对参赛选手指导，时间为 10 分钟，不计入比赛时 间•因设备故障原因导致参赛选手中断或终止比赛，由大赛裁判长视具体情况做出 处理决定•比赛过程中，参赛选手若需休息、饮水或去洗手间，一律计算在比赛时间内， 食品和饮水由赛场统一提供•比赛过程中，因参赛选手违规操作和工艺制定不当，对机床、夹具造成损坏， 经裁判员判定，视情节轻重，做扣分直至终止比赛的处理，并承担相应的赔偿。
•如果参赛选手提前结束比赛，应举手向裁判员示意提前结束加工比赛终止时 间由裁判员记录在案，参赛选手提前结束比赛后不得再进行任何加工，未经允许 不得离开赛场•参赛选手在提交试件时应进行必要的清理，提交后裁判员在试件的指定位置做 好标记，并经参赛选手确认，以便检验和评分4. 评判规则4.1. 理论比赛评判理论比赛成绩评定由计算机考试系统自动完成4.2. 实操比赛评判实操比赛以加工试件的精度与质量为评判标准考核方法按照所对应的国家 职业资格三级及以上要求，借鉴世界技能大赛考核评价方法，组织评判试件精 度检测由专职检测人员，应用检测设备和手工检测完成成绩评定由专家组组织 裁判根据检测结果完成5. 成绩组成总成绩为 100 分，由理论比赛和实操比赛两部分成绩组成理论成绩占总成 绩的30%，实操成绩占总成绩的 70%6. 比赛技术平台6.1.四轴加工中心设备型号：BV55-110Y生产厂家：北京机电院机床股份有限公司6.1.1.技术参数序号设备 名称技术参数单 位数量1立式加 工中心1. 要求FanucOi-MD系统2. 工作台尺寸三1200 X 550mm3. T型槽:槽数三4宽=18mm4. X 轴行程 21100mm5. Y轴行程2550mm6. Z轴行程2570mm7. 主轴中心至立柱前面距离2 590mm8. 主轴端面至工作台最小距离和最 大距离:最小W 200mm最大2 725mm9. X/Y/Z 移动速度：2 24/24/15m/min10. 切削进给速度：0〜15m/min11. X、Y、Z三轴丝杠直径2 040mm、滚珠丝杠C3级以上精 度，两端均给予预拉伸，装配 P4级滚珠丝杠轴承。
12. 主轴电机功率：11〜15KW (a iI 12/10000)13. 主轴电机扭矩270NM14. X/Y/Z伺服电机功率：23/4/4KW15. X/Y/Z 电机扭矩：212/22/22NM16. 主轴最高转速：28000rpm17. 主轴锥孔:ISO NO.40 (与清单刀台8具配套）18. 刀库容量：三24把机械手式19. 工作台最大承重：±800Kg20. 气源压力：0.4〜0.8Mpa21. 机床净重：＞8吨22. 机床各向拖链、Z向行程开关 （德国易格斯或日本椿本或日本米斯米）23. 定位精度 ISO1079141998 标 准（全程）：X/Y＜0.016mm ZW 0.012mm24. 重复定位精度ISO1079141998标准（全程）:X/YW0.01mm Z W 0.008mm25. 动态加工检验精度：按相关标准JB/T 8771.7-A160 , JB/T 8771.7-A320 （加工试件检验）26. 彩色液晶显示屏：＞8吋27. 机床尺寸（正面长X宽）含排屑器：W4140X 3100mm28. 机床颜色：合同约定29•高性能主轴组，选用精密级斜角 滚珠轴承，搭配前四后二结构。
无论在高速或低速铳钻，均要 确保最佳加工精度30. 自动集中润滑系统（贝奇尔或 SHOWA或永嘉流遍）31. 要求四轴联动，四轴转台（台湾 潭佳MRNC-255,油刹0.001°右 手型、配手动顶尖，四轴转台配三 爪自定心卡盘）2立式加 工中心1.要求 SINUMERIK 828D 系统 2•工作台尺寸三1200 X 550mm3. T型槽:槽数三4宽=18mm4. X 轴行程 21100mm5. Y轴行程2550mm6. Z轴行程2570mm7. 主轴中心至立柱前面距离2590mm8. 主轴端面至工作台最小距离-最 大距离:最小W 200mm最大2 725mm9. X/Y/Z 移动速度：224/24/15m/min台410. 切削进给速度：0〜15m/min11. X、Y、Z三轴丝杠直径三① 40mm、滚珠丝杠C3级以上精 度，两端均给予预拉伸，装配P4 级滚珠丝杠轴承11. 主轴电机功率三11KW （1PH8131-1DF02-0CA1）12. 主轴电机扭矩270NM13. X/Y/Z伺服电机功率三 2.6/3/3KW14. X/Y/Z 电机扭矩 216/20/20NM15. 主轴最高转速三8000rpm16. 主轴锥孔:ISO NO.40 （注意后面 与刀具表配套）17. 刀库容量±24把机械手式18. 工作台最大承重±800Kg19. 气源压力：0.4〜0.8Mpa20. 机床净重：>8吨21. 机床各向拖链、Z向行程开关 （德国易格斯或日本椿本或日本米斯米）22. 定位精度ISO1079141998标准 （全程）：X/Y<0.016mm ZW0.012mm23. 重复定位精度ISO1079141998 标准（全程）：X/YW0.01mm Z W 0.008mm24. 动态加工检验精度：按相关标准JB/T 8771.7-A160 , JB/T8771.7-A320 （加工试件检验）25. 彩色液晶显示屏：> 10吋26. 机床尺寸（正面长X宽）含排 屑器 <4140X 3100mm27. 机床颜色：合同约定。
28•高性能主轴组，选用精密级斜角 滚珠轴承，搭配前四后二结构 无论在高速或低速铳钻，均要确 保最佳加工精度29. 自动集中润滑系统（贝奇尔或 SHOWA或永嘉流遍）30. 四轴转台（台湾潭佳 MRNC-255，油杀U 0.001右手 型、配手动顶尖，四轴转台配三 爪自定心卡盘）6.1.2.数控系统・ FANUC-01-MD生产厂家：北京发那科机电有限公司・ SIEMENS828D生产厂家：西门子有限公司6.1.3.数控转台台湾谭佳，210 规格配备尾座和顶尖6.2.刀具赛场机床主轴为BT40.配备BT40锁刀座及换刀扳手，每4台机床一套刀具 由各选手根据样题自带，数量自定6.3. 夹具赛场配备的夹具有 200mm 精密机用虎钳，每机位一台钳口宽度 200mm， 深度 63mm 250mm 三爪自定心卡盘，每机位一个，卡盘中空 80mm6.4. 测量设备赛项检测用测量设备有：三坐标测量机（西安爱德华）1 台、粗糙度检测仪1 台、高度检测仪 1 台等6.5. 赛场工位提供计算机及软件6.5.1. 计算机：Intel四核3.2G主频或以上CPU、16G或以上内存、2G或以上显卡、24寸或以 上液晶显示器（分辨率不低于1920X1080）、三键鼠标和标准键盘。
6.5.2. 操作系统：64 位 Windows76.5.3.CAM 软件：CAXA 制造工程师 2016（大赛专用版），由北京数码大方科技股份有限公司 提供Mastercam 2017，由美国 CNC softwareinc.提供 注意：不允许选手自带其他正版软件7. 绿色环保 环境整洁卫生，体现绿色环保，严格遵守竞赛规则，提高安全意识和卫生 意识，按照要求穿戴劳保用品，遵守职业规范所有竞赛相关人员必须保持场地 整洁竞赛结束后，选手要整理好竞赛工位的卫生。
