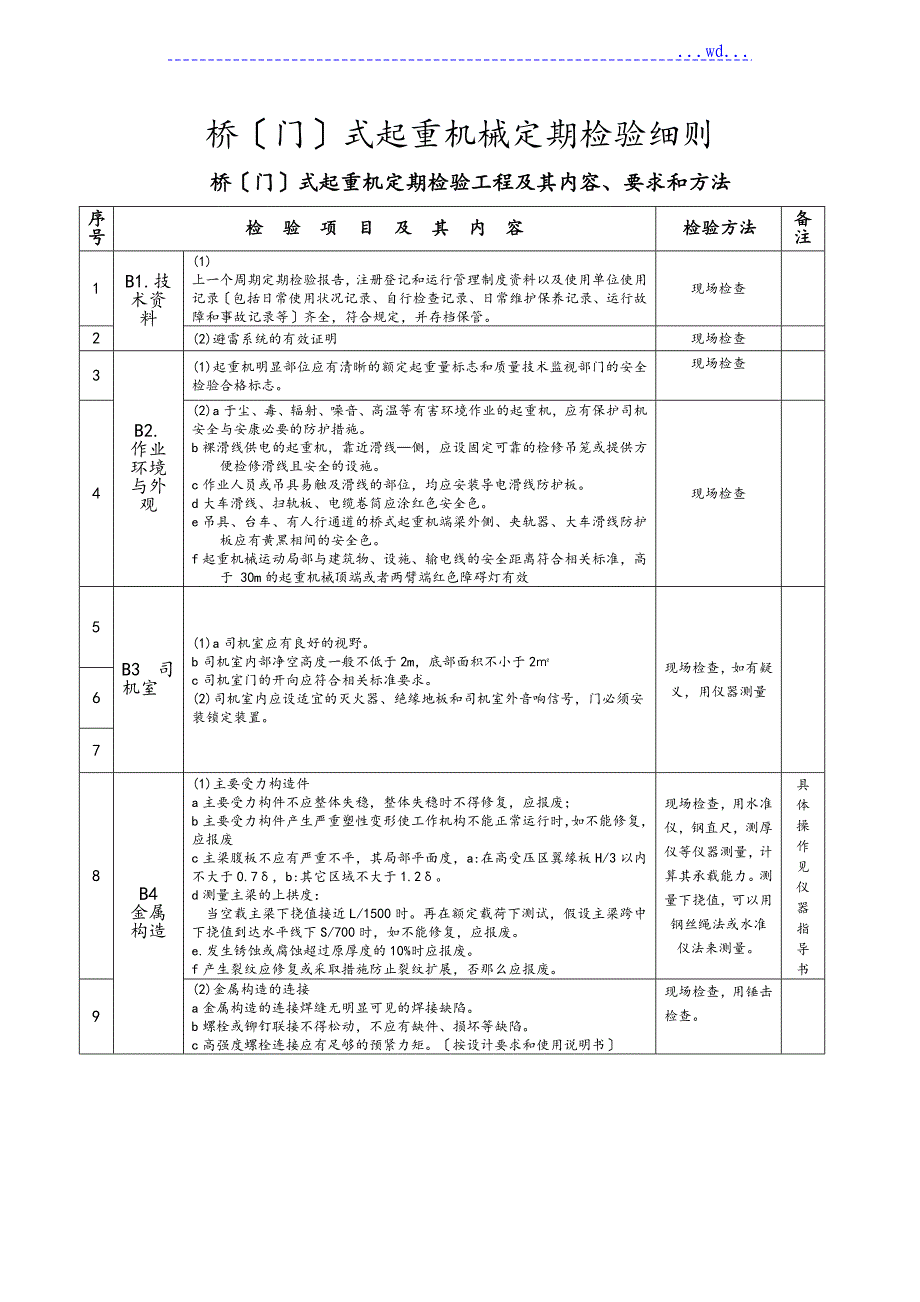

...wd...桥〔门〕式起重机械定期检验细则 桥〔门〕式起重机定期检验工程及其内容、要求和方法序号检 验 项 目 及 其 内 容检验方法备注1B1.技术资料(1)上一个周期定期检验报告，注册登记和运行管理制度资料以及使用单位使用记录〔包括日常使用状况记录、自行检查记录、日常维护保养记录、运行故障和事故记录等〕齐全，符合规定，并存档保管现场检查2(2)避雷系统的有效证明现场检查3B2.作业环境与外观(1)起重机明显部位应有清晰的额定起重量标志和质量技术监视部门的安全检验合格标志现场检查4(2)a于尘、毒、辐射、噪音、高温等有害环境作业的起重机，应有保护司机安全与安康必要的防护措施b裸滑线供电的起重机，靠近滑线—侧，应设固定可靠的检修吊笼或提供方便检修滑线且安全的设施c作业人员或吊具易触及滑线的部位，均应安装导电滑线防护板d大车滑线、扫轨板、电缆卷筒应涂红色安全色e吊具、台车、有人行通道的桥式起重机端梁外侧、夹轨器、大车滑线防护板应有黄黑相间的安全色f起重机械运动局部与建筑物、设施、输电线的安全距离符合相关标准，高于 30m的起重机械顶端或者两臂端红色障碍灯有效现场检查5B3司 机室(1)a司机室应有良好的视野。
b司机室内部净空高度一般不低于2m，底部面积不小于2㎡c司机室门的开向应符合相关标准要求2)司机室内应设适宜的灭火器、绝缘地板和司机室外音响信号，门必须安装锁定装置现场检查，如有疑义，用仪器测量678B4金属构造(1)主要受力构造件a主要受力构件不应整体失稳，整体失稳时不得修复，应报废；b主要受力构件产生严重塑性变形使工作机构不能正常运行时，如不能修复，应报废c主梁腹板不应有严重不平，其局部平面度，a:在高受压区翼缘板H/3以内不大于0.7δ，b:其它区域不大于1.2δd测量主梁的上拱度：当空载主梁下挠值接近L/1500时再在额定载荷下测试，假设主梁跨中下挠值到达水平线下S/700时，如不能修复，应报废e.发生锈蚀或腐蚀超过原厚度的10%时应报废f产生裂纹应修复或采取措施防止裂纹扩展，否那么应报废现场检查，用水准仪，钢直尺，测厚仪等仪器测量，计算其承载能力测量下挠值，可以用钢丝绳法或水准仪法来测量具体操作见仪器指导书9(2)金属构造的连接a金属构造的连接焊缝无明显可见的焊接缺陷b螺栓或铆钉联接不得松动，不应有缺件、损坏等缺陷c高强度螺栓连接应有足够的预紧力矩〔按设计要求和使用说明书〕现场检查，用锤击检查。
10B5轨道大车轨道a轨道接头间隙不大于2mmb固定轨道的螺拴和压板不应缺少压板固定结实，垫片不得窜动c轨道不应有裂纹、严重磨损等影响安全运行的缺陷小车轨道a轨道固定可靠，无松动b轨道接头的上下差d≤1mm，侧向错位f≤1mm，接头间隙e≤2mmc严重磨损等影响安全运行的缺陷现场检查，用仪器测量11B6.主要零部件与机构B6.1总要求a吊钩不应有裂纹、剥裂等缺陷，b吊钩不安全断面磨损量：按GBl0051．2制造的吊钩应不大于原尺寸的5％；按行业沿用标准制造的吊钩应不大于原尺寸的10％c板钩衬套磨损达原尺寸50％时，应报废衬套d吊钩开口度增加量：按GBl0051.2制造的吊钩应不大于原尺寸的10％，其他吊钩应不大于原尺寸的15％e钢丝绳应润滑良好不应与金属构造磨擦f钢丝绳不应有扭结、压扁、弯折、断股、笼状畸变、断芯等变形现象g钢丝绳直径减小量不大于公称直径的7%h滑轮应转动良好，出现以下情况应报废：●出现裂纹、轮缘破损等损伤钢丝绳的缺陷；●轮槽壁厚磨损达原壁厚的20％；●轮槽底部直径减少量达钢丝绳直径的50％或槽底出现沟槽i 开式齿轮啮合应平稳，无裂纹、断齿和过度磨损j车轮不应有过度磨损，轮缘磨损量达原厚度的50％或踏面磨损达原厚度的15％时，应报废。
k联轴器零件无缺损，联接无松动，运转时无剧烈撞击声l卷筒壁不应有裂纹或过度磨损多层缠绕的卷筒，端部应有比最外层钢丝绳高2倍钢丝绳直径的凸缘n环链不应有裂纹、开焊等缺陷，链环直径磨损达原直径的10%应报废o减速器：地脚螺栓、壳体联接螺栓不得松动，螺栓不得缺损工作时应无异常声响、振动、发热和漏油现场检查，用仪器测量12B6.主 要 零 部 件 B6.2吊具(1)吊具的悬挂连接可靠现场检查13(2)吊钩应有标记和防脱钩装置〔符合使用要求的〕现场检查14(3)吊钩存在缺陷不得补焊，不允许使用铸造吊钩铸造起重机钩口防磨保护鞍座齐全现场检查15B6.3钢 丝 绳 及 其 固 定B6.3.1钢丝绳配置(1)钢丝绳的规格、型号应符合设计要求，与滑轮和卷筒相匹配，并正确穿绕除固定钢丝绳的圈数外，卷筒上至少应保存2圈钢丝绳做为安全圈现场检查16(2)吊运炽热和熔融金属的起重机械钢丝绳选用适用于高温场合的钢丝绳，必要时检查其生产许可证现场检查并查阅资料17B 6.3.2钢丝绳固定(1) 钢丝绳端固定应结实、可靠压板固定时，压板不少于2个(电动葫芦不少于3个)。
现场检查18(2)卷筒上的绳端固定装置应有防松或自紧的性能现场检查19(3)金属压制接头固定时，接头不应有裂纹现场检查20(4)楔块固定时，楔套不应有裂纹，楔块不应松动现场检查21(5)绳卡固定时，绳卡安装应正确，绳卡数应满足要求现场检查22B6.3.3钢丝绳的报废(1)吊运炽热金属、熔融金属或者不安全品的起重机械用钢丝绳的断丝数到达通用起重机钢丝绳报废的断丝数50%时报废现场检查23B6.4滑轮a铸造及冶金起重机不得使用铸铁滑轮b应有防止钢丝绳脱槽的装置，且可靠有效现场检查24B6.5导绳器导绳器应在整个工作范围内有效排绳，不应有卡阻、缺件等缺陷现场检查25B7 电气与控制系统B7.1电气设备与控制功能(1)电气设备与控制功能a构件应齐全完整；机械固定应结实 无松动；传动局部应灵活，无卡阻；绝缘材料应良好，无破损或:变质；螺栓、触头、电刷等连接部位，电气连接应可靠，无接触不良b总电源开关●.起重机供电电源应设总电源开关，●.该开关应设置在靠近起重机且地面人员易于操作的地方，●开关出线端不得连接与起重机无关的电气设备c电气隔离装置●起重机上低压的总电源回路宜设能够切断所有动力电源的主隔离开关或其他电气隔离装置。
● 起重机上未设主隔离开关或其它电气隔离装置时，总电源开关应具有隔离作用d 馈电装置●大车供电裸滑线除按规定涂红色安全色外(导电接触面除外)，还应在适当位置装设安全标志或表示带电的指示灯；●集电器沿滑线全长应可靠接触；●移动式软电缆应有适宜的收放措施现场检查，动作试验26(2)冶金型、绝缘型起重机械电气设备及其元器件满足前款的相关要求外还应满足相应的技术标准的要求现场检查，动作试验27B7.2电气线路对地绝缘电阻〔1〕额定电压不大于500V时，电气线路对地的绝缘电阻，—般环境中不低于0.8MΩ，潮湿环境中不低于0.4MΩ额定电压不大于 500V 时，断开电源，人为使起重机械上的接触器、开关全部处于闭合状态，使起重机械电气线路全部导通，将 500V兆欧表 L 端接于电气线路，E 端接于起重机械金属构造或者接地极上，测量绝缘电阻值；也可以采用分段测量的方法测量时应当将容易击穿的电子元件短接28〔2〕绝缘型起重机械绝缘电阻不小于1MΩ同上29B7.3起重机械接地B7.3.1电气设备的接地〔1〕起重机上允许用整体金属构造做接地干线，金属构造必须是一个有可靠电气连接的导电整体如金属构造的连接有非焊接处时，应另设接地干线或跨接线。
现场检查，用万用表测试30〔2〕起重机上所有电气设备正常不带电的金属外壳、变压器铁芯及金属隔离层、穿线金属管槽、电缆金属护层等均应与金属构造间有可靠的接地联接现场检查31B7.3.2 金属 构造 的接地〔1〕当起重机供电电源为中性点直接接地的低压系统时，整体金属构造的接地型式应采用TN或TT接地系统采用TT接地系统时接地电阻不大于4Ω；重复接地的接地电阻不大于10Ω现场检查，用接地电阻测试仪测试，测量重复接地电阻时，应把零线从接地装置上断开32〔2〕采用TT接地系统时，起重机金属构造的接地电阻与漏电保护器动作电流的乘积应不大于50V同上33B7 电气与控制系统B7.4总电源回路的短路保护a起重机总电源回路至少应有一级短路保护 b短路保护应有自动短路器或熔断器来实现 c自动短路器每项均应有瞬时动作的过电流脱扣器，其整定值应随自动开关的型式而定d熔断器熔体的额定电流应按起重机尖峰电流的1/2-1/1.6选取 现场检查，动作试验34B7.5总电源回路失压保护a起重机上总电源应有失压保护b当供电电源中断时，必须能够自动断开总电源回路，c.恢复供电时，不经手动操作，总电源回路不能自行接通现场检查，动作试验。
35B7.6零位保护a.起重机必须设有零位保护(机构运行采用按钮控制的除外)，b.开场运转和失压后恢复供电时，必须先将控制器手柄置于零位后，该机构或所有机构的电动机才能启动现场检查，动作试验36B7.7过流(过载)保护a起重机上的每个机构均应单独设置过流保护b交流绕线式异步电动机可以采用过电流继电器c笼型交流电动机可采用热继电器或带热脱扣器的自动断路器做过载保护d采用过电流继电器保护绕线式异步电动机时，在两相中设置的过电流继电器的整定值应不大于电动机额定电流的2.5倍e在第三相中的总过电流继电器的整定值应不大于电动机额定电流的2.25倍加上其余各机构电动机额定电流之和f保护笼型交流电动机的热继电器整定值应不大于电动机额定电流的1.1倍现场检查，如有疑义用仪器测量37B7.8供电电源断错相保护采用通电试验方法，断开供电电源任意一根相线或者将任意两相线换接检查有断错相保护的起重机械供电电源的断错相保护是否有效，总电源接触器是否接通现场检查，动作试验38B7.9正反向接触器故障保护用于吊运熔融金属的桥式起重机的起升机构，检查是否具有正反向接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失速发生。
注：适用于电路设计时有在正反转转换时有防起升制动器下闸功能的情况〔一般为起重量较大的主令控制电路〕现场检查，动作试验39B7 电 气与控制系统B7.10电磁式起重电磁铁电源(1)交流侧电源线，应从总电源接触器进线端引接，以保证起重机内部各种原因使总电源接触器切断总电源时，起。
